Номер по Госреестру СИ: 32841-12
32841-12 Термометры биметаллические
(ТБИ)
Назначение средства измерений:
Термометры биметаллические ТБИ (далее по тексту - термометры) предназначены для измерения температуры жидких, сыпучих и газообразных сред.
![Внешний вид. Термометры биметаллические, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2012-32841-12_files/2012-32841-12-1.jpg)
Внешний вид.
Термометры биметаллические
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 20.01.2017
Номер записи - 118935
ID в реестре СИ - 341335
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
ТБИ-40,, ТБИ-40, ТБИ-25, ТБИ 40, ТБИ -40, ТБИ (игольчатый), ТБИ, ТБ-63, ТБ-100, ТБ, ТБТ, ТБИ, нет модификаций, Нет модификации, нет данных , мод. ТБИ, мод. ТБ-63, исполнение ТБИ-25, исп.ТБИ-40, БТИ-25, -,
Производитель
Изготовитель - ПАО "Стеклоприбор"
Страна - УКРАИНА
Населенный пункт - г.Червонозаводское
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 1037
Выдано извещений - 14
Кол-во периодических поверок - 151
Кол-во средств измерений - 72
Кол-во владельцев - 48
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 1314 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Термометры биметаллические (ТБИ)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений ПАО "Стеклоприбор"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
1198-12 20.01.2017 |
Термометры стеклянные, ТС-7-М1 ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
3 года |
1198-14 20.10.2019 |
Термометры стеклянные, ТС-7-М1 ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
3 года |
12490-12 26.03.2017 |
Термометры технические жидкостные, ТТЖ-М ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
3 года |
22756-09 09.02.2020 |
Ареометры стеклянные, Нет данных ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
4 года |
22760-09 26.11.2019 |
Цилиндры мерные лабораторные стеклянные 1-го и 2-го классов точности, Нет данных ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
26005-10 10.12.2019 |
Мановакуумметры двухтрубные, Нет данных ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
1 год |
28398-09 26.11.2019 |
Мензурки вместимостью 50, 100, 250, 500, 1000 мл, Нет данных ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
29136-10 09.02.2020 |
Термометры стеклянные ртутные электроконтактные, ТПК ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
2 года |
30337-05 10.11.2021 |
Аппараты измерительные для анализа кислорода, АК-М1 ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
Первичная поверка при вводе в эксплуатацию |
30338-15 25.11.2021 |
Термометры для спецкамер низкоградусные, СП-100 ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
2 года |
30382-08 27.12.2018 |
Микробюретки, Нет данных ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
32713-06 29.07.2016 |
Бюретки специальные для измерения объема газов, БСГ ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
Первичная поверка |
32786-08 13.02.2019 |
Термометры лабораторные стеклянные, ТЛС ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
2 года |
32840-06 20.01.2017 |
Термометры биметаллические, ТБ, ТБТ ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
2 года |
32841-12 20.01.2017 |
Термометры биметаллические, ТБИ ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
2 года |
34302-07 06.04.2017 |
Термометры максимальные стеклянные, СП-83М ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
2 года |
34543-07 10.04.2017 |
Бюретки без установленного времени ожидания 1-го и 2-го классов точности, I ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
34544-07 10.04.2017 |
Колбы мерные 1-го и 2-го классов точности, Нет данных ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
35292-12 10.08.2017 |
Приборы дозирования жидкости, Нет данных ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
35579-12 24.08.2017 |
Термометры специальные вибростойкие, СП-В ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
2 года |
36237-07 08.02.2018 |
Стаканы мерные, Нет данных ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
36400-07 27.02.2018 |
Напоромеры, тягомеры, тягонапоромеры, ДН05 (напоромеры), ДТ05 (тягомеры), ДГ05 (тягонапоромеры) ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
1 год |
37028-08 27.12.2018 |
Ареометры стеклянные для нефти, АН, АНТ-1, АНТ-2 ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
4 года; с 2013 г. - 5 лет |
37558-08 08.02.2018 |
Микропипетки, 1 и 2 ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
37950-08 03.06.2019 |
Термометры стеклянные для испытаний нефтепродуктов, ТН8М "Стеклоприбор" ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
3 года |
38091-08 03.06.2019 |
Термометры стеклянные для испытаний нефтепродуктов, ТН2М ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
3 года |
38093-08 03.06.2019 |
Термометры стеклянные для испытаний нефтепродуктов, ТН4М "Стеклоприбор" ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
3 года |
38484-08 28.10.2019 |
Термометры стеклянные для испытаний нефтепродуктов, ТИН "Стеклоприбор" ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
3 года |
38872-08 03.06.2019 |
Термометры стеклянные для испытаний нефтепродуктов, ТН1М, ТН3, ТН6М, ТН7М ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
3 года |
42453-09 09.02.2020 |
Гигрометры психрометрические, ВИТ ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
2 года |
44190-10 26.11.2019 |
Пипетки градуированные без установленного времени ожидания 1-го и 2-го классов точности, ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
47013-11 17.06.2016 |
Манометры, манометры с термометром, манометры сигнализирующие, вакуумметры, мановакуумметры, мановакуумметры сигнализирующие, ДМ 05, ДМТ 05, ДМ Сг 05, ДВ 05, ДА 05, ДА Сг 05 ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
1 год |
47013-14 08.12.2019 |
Манометры, манометры с термометром, манометры сигнализирующие, вакуумметры, мановакуумметры, мановакууметры сигнализирующие, ДМ 05, ДМТ 05, ДМ Сг 05, ДВ 05, ДА 05, ДА Сг 05 ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
2 года |
68267-17 10.08.2022 |
Термометры биметаллические, ТБ, ТБТ, ТБИ ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
2 года |
68276-17 10.08.2022 |
Термометры технические жидкостные, ТТЖ-М ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
3 года |
68277-17 10.08.2022 |
Термометры максимальные стеклянные, СП-83М ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
2 года |
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Термометры биметаллические (ТБИ)
Стоимость поверки Термометры биметаллические (ТБИ)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Архангельский ЦСМ Архангельская область |
334 | 736 |
ФБУ Волгоградский ЦСМ Волгоградская область |
558 | 736 |
ФБУ Иркутский ЦСМ Иркутская область |
900 | 736 |
ФБУ Краснодарский ЦСМ Краснодарский край |
600 | 736 |
ФБУ Красноярский ЦСМ Красноярский край |
615 | 736 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на шкалу термометра и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте на термометрыНормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термометрам биметаллическим ТБИТУ У 33.2-14307481-033:2005 «Термометры биметаллические ТБ, ТБТ, ТБИ. Технические условия».
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
АКГ 2.882.222 МП «Термометры биметаллические ТБ, ТБТ, ТБИ. Методика поверки».
Поверка
Поверкаосуществляется в соответствии с документом АКГ 2.882.222 МП «Термометры биметаллические ТБ, ТБТ, ТБИ. Методика поверки», согласованным с ГЦИ СИ ФГУП «ВНИИМС», сентябрь 2006 г.
Основные средства поверки: термометры лабораторные стеклянные ртутные ТЛ-4 -рабочие эталоны 3-го разряда.
Изготовитель
ПАО «Стеклоприбор»Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке (термобаллона).
Термометры имеют исполнения, различающиеся по нормированным значениям диапазонов измерений и пределам допускаемой приведенной погрешности, ценой деления шкалы, габаритными размерами и массой.

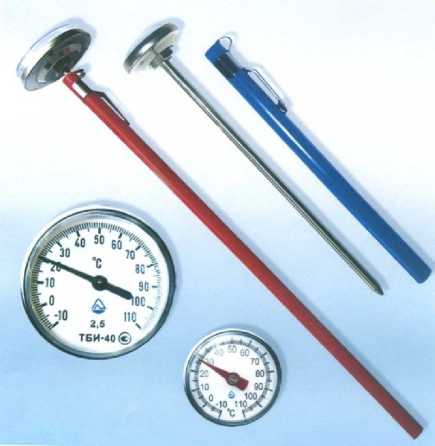

Фото общего вида термометров приведены на рис. 1.
![Внешний вид. Термометры биметаллические (ТБИ), http://oei-analitika.ru](../kurilka/type_si_html/2012-32841-12_files/2012-32841-12-1.jpg)
Рис.1 Термометры биметаллические ТБИ
Диапазоны измеряемых температур, °С: от минус 40 до плюс 70, от минус 10 до плюс 110, от 0 до плюс 120, от 0 до плюс 160, от 0 до плюс 200, от 0 до плюс 400.
Цена деления шкалы, °С: .....................................................................1; 2; 10
Пределы допускаемой приведенной погрешности, %: ...................................±2,5
Рабочие условия эксплуатации:
......от минус 55 до плюс 70
95 (при температуре 35 °С)
.......................... 25; 40 ...............................4,0 .................. 130; 140; 250
.............................0,025
.......................... 80000
................................ 8
-
- диапазон температур окружающей среды, °С: .............
-
- относительная влажность, %: .................................
Диаметр корпуса, мм, не более: ..................................
Диаметр термобаллона, мм, не более:..........................
Длина погружаемой части , мм, не более: .....................
Масса, кг, не более:.................................................
Средняя наработка до отказа, ч, не менее:.....................
Средний полный срок службы, лет, не менее: .................
