Номер по Госреестру СИ: 30337-05
30337-05 Аппараты измерительные для анализа кислорода
(АК-М1)
Назначение средства измерений:
Аппараты измерительные для анализа кислорода АК-М1 предназначены для измерения объемной доли кислорода и используется в методике измерений объемной доли кислорода в техническом и медицинском газообразном кислороде, а также в кислородсодержащих газовых смесях.
Внешний вид.
Аппараты измерительные для анализа кислорода
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 10.11.2021
Номер записи -
ID в реестре СИ - 337973
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка при вводе в эксплуатацию
Наличие периодической поверки - Нет
Методика поверки
Модификации СИ
нет данных, Бюретка исполнения 1, ARZAMAS,
Производитель
Изготовитель - ПАО "Стеклоприбор"
Страна - УКРАИНА
Населенный пункт - г.Червонозаводское
Уведомление о начале осуществления предпринимательской деятельности - Да
Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.
Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.
Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.
В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.
Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2190 дн.
Приказы РСТ, где упоминается данный тип СИ
№1325 от 2015.11.10 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Аппараты измерительные для анализа кислорода (АК-М1)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
30337-05 Аппараты измерительные для анализа кислорода (АК-М1) ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
76493-19 Газоанализаторы (МАРК-2010) ООО "Взор" (РОССИЯ г.Нижний Новгород) |
Все средства измерений ООО "Взор"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
1198-12 20.01.2017 |
Термометры стеклянные, ТС-7-М1 ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
3 года |
1198-14 20.10.2019 |
Термометры стеклянные, ТС-7-М1 ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
3 года |
12490-12 26.03.2017 |
Термометры технические жидкостные, ТТЖ-М ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
3 года |
22756-09 09.02.2020 |
Ареометры стеклянные, Нет данных ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
4 года |
22760-09 26.11.2019 |
Цилиндры мерные лабораторные стеклянные 1-го и 2-го классов точности, Нет данных ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
26005-10 10.12.2019 |
Мановакуумметры двухтрубные, Нет данных ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
1 год |
28398-09 26.11.2019 |
Мензурки вместимостью 50, 100, 250, 500, 1000 мл, Нет данных ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
29136-10 09.02.2020 |
Термометры стеклянные ртутные электроконтактные, ТПК ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
2 года |
30337-05 10.11.2021 |
Аппараты измерительные для анализа кислорода, АК-М1 ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
Первичная поверка при вводе в эксплуатацию |
30338-15 25.11.2021 |
Термометры для спецкамер низкоградусные, СП-100 ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
2 года |
30382-08 27.12.2018 |
Микробюретки, Нет данных ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
32713-06 29.07.2016 |
Бюретки специальные для измерения объема газов, БСГ ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
Первичная поверка |
32786-08 13.02.2019 |
Термометры лабораторные стеклянные, ТЛС ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
2 года |
32840-06 20.01.2017 |
Термометры биметаллические, ТБ, ТБТ ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
2 года |
32841-12 20.01.2017 |
Термометры биметаллические, ТБИ ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
2 года |
34302-07 06.04.2017 |
Термометры максимальные стеклянные, СП-83М ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
2 года |
34543-07 10.04.2017 |
Бюретки без установленного времени ожидания 1-го и 2-го классов точности, I ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
34544-07 10.04.2017 |
Колбы мерные 1-го и 2-го классов точности, Нет данных ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
35292-12 10.08.2017 |
Приборы дозирования жидкости, Нет данных ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
35579-12 24.08.2017 |
Термометры специальные вибростойкие, СП-В ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
2 года |
36237-07 08.02.2018 |
Стаканы мерные, Нет данных ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
36400-07 27.02.2018 |
Напоромеры, тягомеры, тягонапоромеры, ДН05 (напоромеры), ДТ05 (тягомеры), ДГ05 (тягонапоромеры) ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
1 год |
37028-08 27.12.2018 |
Ареометры стеклянные для нефти, АН, АНТ-1, АНТ-2 ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
4 года; с 2013 г. - 5 лет |
37558-08 08.02.2018 |
Микропипетки, 1 и 2 ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
37950-08 03.06.2019 |
Термометры стеклянные для испытаний нефтепродуктов, ТН8М "Стеклоприбор" ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
3 года |
38091-08 03.06.2019 |
Термометры стеклянные для испытаний нефтепродуктов, ТН2М ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
3 года |
38093-08 03.06.2019 |
Термометры стеклянные для испытаний нефтепродуктов, ТН4М "Стеклоприбор" ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
3 года |
38484-08 28.10.2019 |
Термометры стеклянные для испытаний нефтепродуктов, ТИН "Стеклоприбор" ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
3 года |
38872-08 03.06.2019 |
Термометры стеклянные для испытаний нефтепродуктов, ТН1М, ТН3, ТН6М, ТН7М ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
3 года |
42453-09 09.02.2020 |
Гигрометры психрометрические, ВИТ ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
2 года |
44190-10 26.11.2019 |
Пипетки градуированные без установленного времени ожидания 1-го и 2-го классов точности, ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
47013-11 17.06.2016 |
Манометры, манометры с термометром, манометры сигнализирующие, вакуумметры, мановакуумметры, мановакуумметры сигнализирующие, ДМ 05, ДМТ 05, ДМ Сг 05, ДВ 05, ДА 05, ДА Сг 05 ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
1 год |
47013-14 08.12.2019 |
Манометры, манометры с термометром, манометры сигнализирующие, вакуумметры, мановакуумметры, мановакууметры сигнализирующие, ДМ 05, ДМТ 05, ДМ Сг 05, ДВ 05, ДА 05, ДА Сг 05 ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ |
2 года |
68267-17 10.08.2022 |
Термометры биметаллические, ТБ, ТБТ, ТБИ ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
2 года |
68276-17 10.08.2022 |
Термометры технические жидкостные, ТТЖ-М ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
3 года |
68277-17 10.08.2022 |
Термометры максимальные стеклянные, СП-83М ПАО "Стеклоприбор" (УКРАИНА г.Червонозаводское) |
ОТ МП |
2 года |
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Газоанализаторы (МАРК-2010)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Газоанализаторы (МАРК-2010)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Курский ЦСМ Курская область |
549 | 604 |
ФБУ Курский ЦСМ Курская область |
659 | 604 |
Знак утверждения типа
Знак утверждения типананосится на бюретку и паспорт печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений описана в паспорте АКГ.2.840.001 ПС на «Измерительные аппараты для анализа кислорода АК-М1».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратам измерительным для анализа кислорода АК-М1
Технические условия ТУ25-11-1223-76 «Измерительные аппараты для анализа кислорода АК-М1».
ГОСТ 8.269-77 «ГСИ. Бюретки измерительные стеклянные для химических неавтоматических газоанализаторов. Методы и средства поверки».
Изготовитель
ПАО «Стеклоприбор»Адрес: 37240, Украина, Полтавская область, г. Червонозаводское, ул. Червоноармейская, 18 Тел./факс: (+38 044)581-11-40, 581-11-41 e-mail: to@vikter.kiev.ua
Экспертиза проведена Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Аппарат измерительный АК-М1 состоит из бюретки, измеряющей объем пробы анализируемого газа до и после реакции окисления медной стружки кислородом пробы; пипетки, в которой происходит реакция; сосуда, уравновешивающего давление газа в бюретке с атмосферным давлением. Составные части измерительного аппарата соединены между собой резиновыми трубками.
Бюретка аппаратов изготавливается двух исполнений:
Исполнение I - с четырьмя шкалами;
Исполнение II - с одной шкалой.

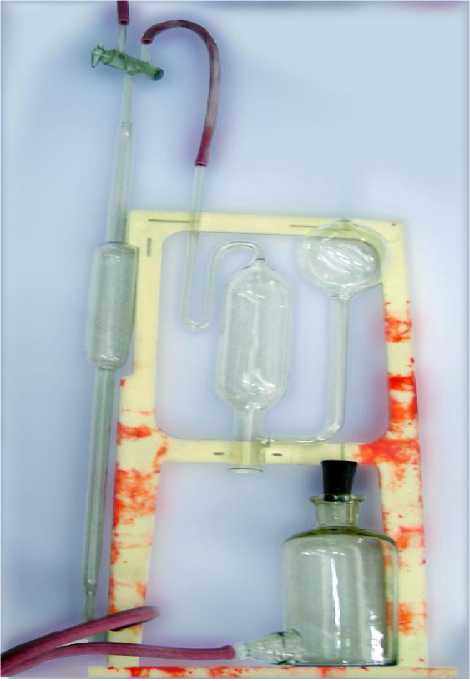

Фотография общего вида представлена на рисунке 1.
Рисунок 1 - Фотография внешнего вида аппарата измерительного для анализа кислорода АК-М1
Номинальная вместимость бюретки, см3 (мл) - 100.
Диапазоны измерений, цена деления шкал (шкалы) и пределы допускаемой абсолютной погрешности приведены в таблице 1.
Таблица 1
Исполнение бюретки |
Диапазон измерений см3 (мл) |
Цена деления шкалы, см3 (мл) |
Пределы допускаемой абсолютной погрешности вместимости бюретки, см3 (мл) |
0 - 10 |
0,10 |
± 0,1 | |
I |
15 - 75 |
1,00 |
± 0,5 |
85 - 95 |
0,20 |
± 0,2 | |
98 -100 |
0,05 |
± 0,05 | |
II |
98 - 100 |
0,05 |
± 0,05 |
Пределы допускаемой абсолютной погрешности общей вместимости бю- ± 0,25 см3 (мл)
реток двух исполнений
Габаритные размеры, мм, не более 265х185х710
