Сведения о средстве измерений: 91908-24 Модули сбора данных

Номер по Госреестру СИ: 91908-24
91908-24 Модули сбора данных
(DX)

Назначение средства измерений:
Модули сбора данных DX (далее по тексту - модуль) предназначены для измерений сигналов напряжения и заряда.

сертификация программного обеспечения

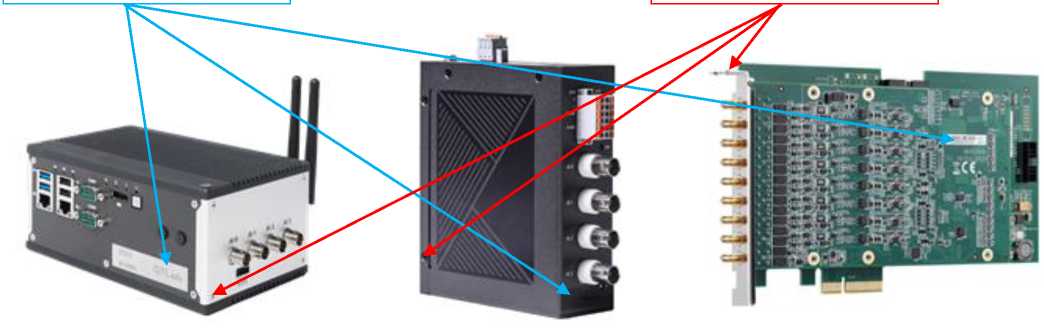

Внешний вид. Модули сбора данных , http://oei-analitika.ru рисунок № 1
Внешний вид.
Модули сбора данных
Рисунок № 1

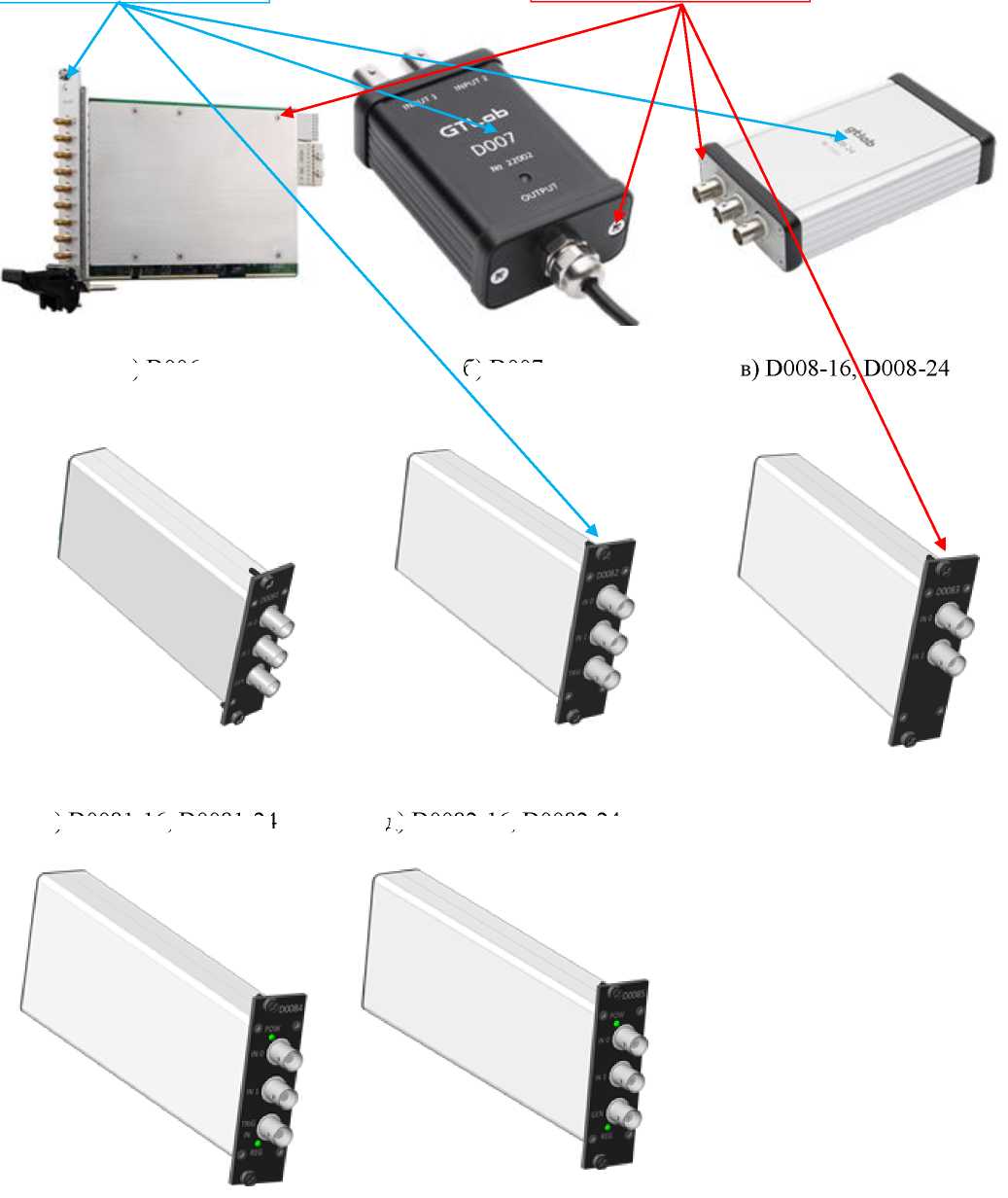

Внешний вид. Модули сбора данных , http://oei-analitika.ru рисунок № 2
Внешний вид.
Модули сбора данных
Рисунок № 2

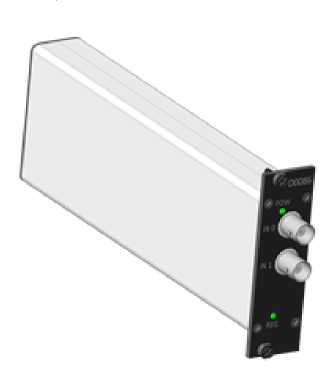

Внешний вид. Модули сбора данных , http://oei-analitika.ru рисунок № 3
Внешний вид.
Модули сбора данных
Рисунок № 3

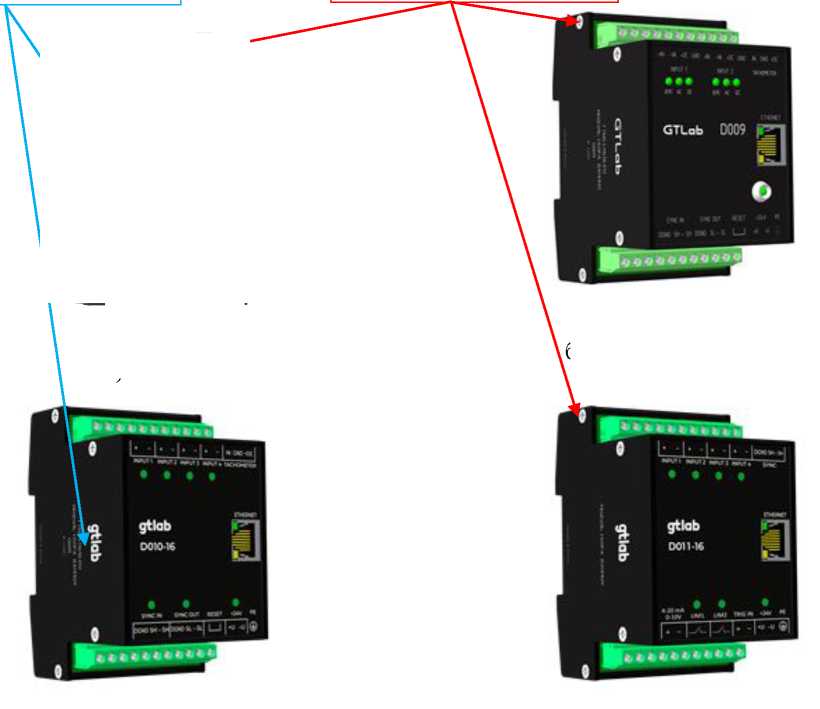

Внешний вид. Модули сбора данных , http://oei-analitika.ru рисунок № 4
Внешний вид.
Модули сбора данных
Рисунок № 4
Внешний вид. Модули сбора данных , http://oei-analitika.ru рисунок № 5
Внешний вид.
Модули сбора данных
Рисунок № 5

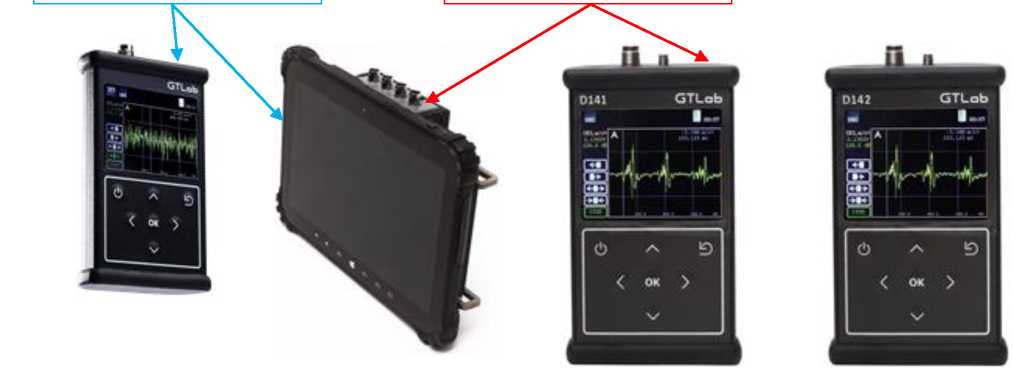

Внешний вид. Модули сбора данных , http://oei-analitika.ru рисунок № 6
Внешний вид.
Модули сбора данных
Рисунок № 6

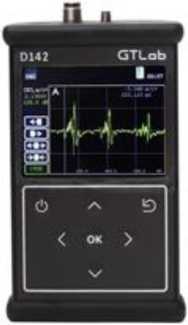

Внешний вид. Модули сбора данных , http://oei-analitika.ru рисунок № 7
Внешний вид.
Модули сбора данных
Рисунок № 7

Общие сведения

Дата публикации - 19.04.2024
Срок свидетельства - 18.04.2029
Номер записи - 193782
ID в реестре СИ - 1415926
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Методика поверки

Модификации СИ

D008-16,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб")
Страна - РОССИЯ
Населенный пункт - г. Саров, Нижегородская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да

Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.

Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).

Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.

В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.

Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1048 от 2024.04.18 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Модули сбора данных (DX)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80225-20
23.12.2025
Модули сбора данных , D00X
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
2 года
80641-20
31.12.2025
Акселерометры , 1С
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
3 года
81334-21
18.03.2026
Акселерометры серии 1V, серии 1V
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
3 года
81919-21
02.06.2026
Калибраторы S01, S01
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
2 года
82429-21
04.08.2026
Датчики избыточного давления-разрежения, 6V201TP
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
3 года
82696-21
26.08.2026
Датчики динамического давления, 5V
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
2 года
85723-22
02.06.2027
Датчики динамического давления, 5C
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
3 года
87445-22
24.11.2027
Датчики давления измерительные, 6V202TP
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
3 года
88054-23
27.01.2028
Акселерометры , 1CХ
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
3 года
88928-23
02.05.2028
Акселерометры , 1V
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
3 года
89443-23
26.06.2028
Преобразователи акустической эмиссии, 7X
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
1 год
89642-23
31.07.2028
Контроллеры , A6XX
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
2 года
89965-23
11.09.2028
Молотки ударные для модальных испытаний, 4V
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
1 год
90508-23
17.11.2028
Акселерометры , 1C290HA
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
2 года
91356-24
20.02.2029
Датчики динамической силы, 4X
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
1 год
91908-24
18.04.2029
Модули сбора данных , DX
Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)
ОТ
МП
2 года

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Модули сбора данных (DX)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Модули сбора данных (DX)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) предназначено для управления работой модулей, отображения, обработки, анализа, записи и воспроизведения полученных от модулей данных.

Уровень защиты ПО соответствует уровню «низкий» по Р 50.2.077-2014. ПО не требует специальных средств защиты от преднамеренного воздействия. Целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма MD5. Характеристики ПО приведены в таблице 2.

Таблица 2 - Характеристики ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Gtl DX

Номер версии (идентификационный номер) ПО

не ниже 2.13.0

Цифровой идентификатор ПО (с использованием алгоритма MD5)

*

* - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте ГТБВ.411618.ХХХПС


Знак утверждения типа

Знак утверждения типа

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта ГТБВ.411618.ХХХПС и руководства по эксплуатации ГТБВ.400201.004РЭ типографским способом в левом верхнем углу.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в ГТБВ.400201.004РЭ, раздел 2 «Использование по назначению».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения и электродвижущей силы»;

ГТБВ.400201.004ТУ «Модули сбора данных DX. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ»)

ИНН 5254494306

Юридический адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205 Телефон: (83130) 49444

Факс: (83130) 49888

E-mail: info@gtlab.pro

Изготовитель

Общество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ»)
ИНН: 5254494306
Адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б
Телефон: (83130) 49444
Факс: (83130) 49888
E-mail: info@gtlab.pro

Испытательный центр

Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37
Телефон: (83130) 22224, 23375
Факс: (83130) 22232
E-mail: nio30@olit.vniief.ru

Правообладатель

Общество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ»)
ИНН 5254494306
Юридический адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205 Телефон: (83130) 49444
Факс: (83130) 49888
E-mail: info@gtlab.pro

Принцип действия модуля основан на преобразовании входного аналогового сигнала напряжения в цифровой сигнал с помощью аналого-цифрового преобразователя (АЦП). Сигнал заряда предварительно преобразуется в сигнал напряжения с помощью встроенного усилителя заряда.

Конструктивно модули представляют собой электронную схему, реализованную на печатной плате. Каждый модуль имеет один или несколько аналоговых входов для подключения измерительных преобразователей.

Модули имеют модификации и условно делятся на: внутренние - D005, D006, D030; внешние - D004, D007, D008-16, D008-24, D0081-16, D0081-24, D0082-16, D0082-24, D0083-16, D0083-24, D0084-16, D0084-24, D0085-16, D0085-24, D0086-16, D0086-24, D009-16, D009-24, D010-16, D010-24, D011-16; автономные стационарные - D003; автономные портативные -D101, D104, D141, D142.

Внутренним и внешним модулям для работы требуется подключение к персональному компьютеру (ПК). Внутренние модули подключаются к ПК с помощью интерфейсов PCI Express или PXI Express, внешние модули - с помощью интерфейсов USB или Ethernet. Автономные модули могут работать без подключения к ПК. Автономные стационарные модули получают питание от электрической сети, автономные портативные модули - от встроенного аккумулятора. Конструктивные особенности модулей приведены в таблице 1.

Таблица 1 - Конструктивные особенности модулей сбора данных DX

Модификация

Кол-во аналоговых входов

Максимальная частота дискретизации АЦП, кГц

Разрядность АЦП, бит

Тип

входных разъёмов

Режимы аналоговых входов

Дополнительные разъемы и интерфейсы

1

2

3

4

5

6

7

Автономные стационарные

D003

4

128

24

BNC

AC/DC, IEPE

DisplayPort, GbE

LAN, USB, COM,

Wi-Fi, Mini PCIe

Продолжение таблицы 1

1

2

3

4

5

6

7

Внутренние

D005

8

128

24

SMB

AC/DC, IEPE

PCI Express

D006

PXI Express

D030

1

128

24

IDC-20MS

AC/DC, IEPE

Ethernet

Внешние

D004

4

128

24

BNC

AC/DC, IEPE

Ethernet

D007

2

48

24

BNC

IEPE

USB

D008-16

2

144

16

BNC

AC/DC, IEPE

Ethernet, BNC

D008-24

96

24

D0081-16

2

144

16

BNC

AC/DC, IEPE

Ethernet, BNC, встроенный генератор

D0081-24

96

24

D0082-16

2

144

16

BNC

AC/DC, IEPE

Ethernet, BNC, триггерный вход

D0082-24

96

24

D0083-16

2

144

16

BNC

AC/DC, IEPE

Ethernet, BNC

D0083-24

96

24

D0084-16

2

144

16

BNC

AC/DC, IEPE

BNC, триггерный вход, слот micro SD; кнопка записи (REC); Ethernet (DAT, POE); USB-вход (пита-ние/считывание информации)

D0084-24

96

24

D0085-16

2

144

16

BNC

AC/DC, IEPE

BNC, встроенный генератор, слот micro SD; кнопка записи (REC);

Ethernet (DAT, POE); USB-вход (пита-ние/считывание информации)

D0085-24

96

24

D0086-16

2

144

16

BNC

AC/DC, IEPE

BNC, слот micro SD; кнопка записи (REC); Ethernet (DAT, POE); USB-вход (пита-ние/считывание информации)

D0086-24

96

24

D009-16

2

144

16

винтовой клеммник

AC/DC, IEPE

Ethernet, TTL

D009-24

96

24

D010-16

4

64

16

винтовой клеммник

AC/DC, IEPE

Ethernet, TTL

D010-24

48

24

Продолжение таблицы 1

1

2

3

4

5

6

7

D011-16

4

64

16

винтовой клеммник

AC/DC,

IEPE

Ethernet, сухие контакты LIM1/LIM2, триггерный вход, выход 4.. .20 мА, выход 0.10 В

Автономные портативные

D101

1

64

24

BNC

IEPE

ЖК экран, клавиатура, mini-USB, слот micro SD

D104

4

128

24

BNC

AC/DC,

IEPE

Сенсорный экран, 3G/4G/LTE, NFC, Wi-Fi, Bluetooth, GPS, ГЛОНАСС, Beidou, Galileo, USB, слот micro SD

D141

1

64

24

TNC

заряд, IEPE

ЖК экран, клавиатура, mini-USB, SMA, слот micro SD

D142

1

64

24

TNC

заряд, IEPE

ЖК экран, клавиатура, mini-USB, SMA, слот micro SD

Нанесение знака поверки на модули не предусмотрено.

Маркировка, включая заводской номер, состоящий из арабских цифр, указывается на бирке, наклеиваемой на корпус модуля.

Общий вид модулей, схема пломбирования от несанкционированного доступа и место нанесения заводского номера представлены на рисунках 1, 2, 3, 4.

Место нанесения пломбы-этикетки

Место нанесения маркировки и заводского номера

Внешний вид. Модули сбора данных  (DX), http://oei-analitika.ru

а) D003

в) D005

б) D004

Рисунок 1 - Общий вид модулей

Место нанесения пломбы-этикетки

Место нанесения маркировки и заводского номера

Внешний вид. Модули сбора данных  (DX), http://oei-analitika.ru

б) D007

в) D008-16, D008-24

а) D006

г) D0081-16, D0081-24         д) D0082-16, D0082-24

Внешний вид. Модули сбора данных  (DX), http://oei-analitika.ru

ж) D0084-16, D0084-24

з) D0085-16, D0085-24

Рисунок 2 - Общий вид модулей

е) D0083-16, D0083-24

Внешний вид. Модули сбора данных  (DX), http://oei-analitika.ru

и) D0086-16, D0086-24

Место нанесения маркировки и заводского номера

Место нанесения пломбы-этикетки

Внешний вид. Модули сбора данных  (DX), http://oei-analitika.ru

ООЮ№

а) D030

б) D009-16, D009-24

• • • ft- « • •

ЕРЕ -UP К          AC 7EST-2AV

ETHERNET

Wtlab

| о™ 1,1

2_115Ъ1"Т2|1з1141^1б1

110+ lO- SH | St | KI j «2 I KI COM

. .    12 3 I 4 5 6 I 7 8

I IN* | IN- JiUp T+ | T- | +V |      | PE I

в) D010-16, D010-24

г) D011-16

Рисунок 3 - Общий вид модулей

Место нанесения пломбы-этикетки

Место нанесения маркировки и заводского номера

Внешний вид. Модули сбора данных  (DX), http://oei-analitika.ru

а) D101

б) D104

в) D141

Внешний вид. Модули сбора данных  (DX), http://oei-analitika.ru

г) D142

Рисунок 4 - Общий вид модулей


Таблица 5 -

Наименование

Обозначение

Количество

Модуль сбора данных

DX*

1 шт.

Модуль сбора данных DX. Паспорт

ГТБВ.411618.ХХХПС

1 экз.

Модуль сбора данных DX. Руководство по эксплуатации

ГТБВ.400201.004РЭ

1 экз.

на партию

Установочный диск с ПО «Gtl DX»

ГТБВ.00001-01

* - исполнение по заказу (индивидуальное обозначение по конструкторской документации)


Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного тока (кроме D007, D101, D141, D142), В

±10

Диапазон измерений амплитуды напряжения переменного тока, В:

- для D003, D004, D005, D006, D008-16, D008-24, D0081-16, D0081-24, D0082-16, D0082-24, D0083-16, D0083-24, D0084-16, D0084-24, D0085-16, D0085-24, D0086-16, D0086-24, D009-16, D009-24, D010-16, D010-24, D011-16, D030, D104

от 0 до 10

- для D007, D101, D141, D142

от 0 до 5

Диапазон измерений амплитуды заряда для D141, D142, пКл

от 0 до 1000

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного и переменного тока (заряда) на базовой частоте 1 кГц, мВ (пКл):

- для D008-16, D0081-16, D0082-16, D0083-16, D0084-16, D0085-16, D0086-16, D009-16, D010-16, D011-16

±(0,02^Urx*+1)

- для D003, D004, D005, D006, D007, D008-24, D0081-24, D0082-24, D0083-24, D0084-24, D0085-24, D0086-24, D009-24, D010-24, D030, D101, D104, D141, D142

±(0,003^вх*+1)

- для D141, D142

±(0,003^Qrx*+1)

Рабочий диапазон частот по уровню минус 3 дБ, кГц:

- для D003, D004, D005, D006, D104:

- режим DC

от 0 до 60

- режим AC, IEPE

от 0,0004 до 60

- для D008-16, D0081-16, D0082-16, D0083-16, D0084-16, D0085-16, D0086-16, D009-16:

- режим DC

от 0 до 30

- режим AC, IEPE

от 0,0001 до 30

- для D008-24, D0081-24, D0082-24, D0083-24, D0084-24, D0085-24, D0086-24, D009-24:

- режим DC

от 0 до 20

- режим AC, IEPE

от 0,0001 до 20

- для D010-16:

- режим DC

от 0 до 12,5

- режим AC, IEPE| от 0,0001 до 12,5

Продолжение таблицы 3

Наименование характеристики

Значение

Рабочий диапазон частот по уровню минус 3 дБ, кГц: - для D010-24:

- режим DC

от 0 до 10

- режим AC, IEPE

от 0,0001 до 10

- для D011-16:

- режим DC

от 0 до 12,5

- режим AC, IEPE

от 0,0001 до 12,5

- для D030

- режим DC

от 0 до 45

- режим AC, IEPE

от 0,0005 до 45

- для D007

от 0,0001 до 20

- для D101, D141, D142

от 0,0005 до 10

Неравномерность частотной характеристики, %, в пределах:

- в диапазоне частот от 3 до 10000 Гц включительно для D003, D004, D005, D006, D104

±3

- в диапазоне частот от 1 до 5000 Гц включительно для D008-16, D0081-16, D0082-16, D0083-16, D0084-16, D0085-16, D0086-16, D009-16

±3

- в диапазоне частот от 1 до 3000 Гц включительно для D008-24, D0081-24, D0082-24, D0083-24, D0084-24, D0085-24, D0086-24, D009-24, D007, D030

±3

- в диапазоне частот от 1 до 1600 Гц включительно для D010-16, D01024, D011-16, D101, D141, D142

±3

Пределы допускаемой дополнительной относительной погрешности измерений в рабочем диапазоне температур, %

±2

Нормальные условия измерений

- температура окружающей среды, °С

от +18 до +25

- относительная влажность воздуха, %, не более

80

* - Ш^вх) - числовое значение абсолютной величины измеряемого напряжения (заряда), мВ (пКл)

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Параметры питания:

- для D007, D008-16, D008-24, D101, D141, D142 напряжение постоянного тока, В

от 4,5 до 5,5

- для D003, D004, D0081-16, D0081-24, D0082-16, D0082-24, D0083-16, D0083-24, D0084-16, D0084-24, D0085-16, D0085-24, D0086-16, D0086-24, D009-16, D009-24, D010-16, D010-24, D011-16, D030:

- напряжение постоянного тока, В

от 18 до 30

- ток, мА, не более

100

Условия эксплуатации:

- температура окружающего воздуха, °C:

- для D003, D004, D005, D006, D104

от 0 до +55

- для D007

от -10 до +80

- для D0081-16, D0081-24, D0082-16, D0082-24, D0083-16, D0083

24, D0084-16, D0084-24, D0085-16, D0085-24, D0086-16, D0086-24, D009-16, D009-24, D010-16, D010-24, D011-16

от -20 до +70

- для D030

от -40 до +70

- для D101, D141, D142

от -20 до +55

- относительная влажность воздуха при температуре 20 °C, %, не более |80

Продолжение таблицы 4

Наименование характеристики

Значение

Масса, г, не более:

- для D003, D104

1500

- для D030

500

- для D004

450

- для D005, D006

250

- для D007

100

- для D008-16, D008-24

300

- для D0081-16, D0081-24, D0082-16, D0082-24, D0083-16, D0083-24

150

- для D0084-16, D0084-24, D0085-16, D0085-24, D0086-16, D0086-24

200

- для D009-16, D009-24, D010-16, D010-24, D011-16, D101, D141, D142

350

Габаритные размеры (длинахширинахвысота), мм, не более:

- для D003

180х110х80

- для D004

127x111x40

- для D007

92x46x26

- для D008-16, D008-24

141x31x82

- для D0081-16, D0081-24, D0082-16, D0082-24, D0083-16, D0083-24

148x25x84

- для D0084-16, D0084-24, D0085-16, D0085-24, D0086-16, D0086-24

192x25x84

- для D009-16, D009-24, D010-16, D010-24, D011-16

105x64x74

- для D030

105x50x74

- для D101, D141, D142

140x85x31

- для D104

265x60x196

- для D005

170x107x16

- для D006

160x100x16
