Сведения о средстве измерений: 89642-23 Контроллеры

Номер по Госреестру СИ: 89642-23
89642-23 Контроллеры
(A6XX)

Назначение средства измерений:
Контроллеры A6XX (далее по тексту - контроллеры) предназначены для измерений сигналов напряжения, заряда и тока при использовании совместно с первичными измерительными преобразователями.

Внешний вид. Контроллеры , http://oei-analitika.ru рисунок № 1

Внешний вид.
Контроллеры
Рисунок № 1

Внешний вид. Контроллеры , http://oei-analitika.ru рисунок № 2

Внешний вид.
Контроллеры
Рисунок № 2

Внешний вид. Контроллеры , http://oei-analitika.ru рисунок № 3

Внешний вид.
Контроллеры
Рисунок № 3

Внешний вид. Контроллеры , http://oei-analitika.ru рисунок № 4

Внешний вид.
Контроллеры
Рисунок № 4

Внешний вид. Контроллеры , http://oei-analitika.ru рисунок № 5

Внешний вид.
Контроллеры
Рисунок № 5

Внешний вид. Контроллеры , http://oei-analitika.ru рисунок № 6

Внешний вид.
Контроллеры
Рисунок № 6

Внешний вид. Контроллеры , http://oei-analitika.ru рисунок № 7

Внешний вид.
Контроллеры
Рисунок № 7

Внешний вид. Контроллеры , http://oei-analitika.ru рисунок № 8

Внешний вид.
Контроллеры
Рисунок № 8

Внешний вид. Контроллеры , http://oei-analitika.ru рисунок № 9

Внешний вид.
Контроллеры
Рисунок № 9

Внешний вид. Контроллеры , http://oei-analitika.ru рисунок № 10

Внешний вид.
Контроллеры
Рисунок № 10

Общие сведения

Дата публикации - 01.08.2023
Срок свидетельства - 31.07.2028
Номер записи - 191611
ID в реестре СИ - 1410143
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

A621,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб")
Страна - РОССИЯ
Населенный пункт - г. Саров, Нижегородская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да

MI_15 Объем парка средств измерений в России

В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.

На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1534 от 2023.07.31 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Контроллеры (A6XX)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
80225-20 23.12.2025	Модули сбора данных , D00X Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
80641-20 31.12.2025	Акселерометры , 1С Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
81334-21 18.03.2026	Акселерометры серии 1V, серии 1V Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
81919-21 02.06.2026	Калибраторы S01, S01 Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
82429-21 04.08.2026	Датчики избыточного давления-разрежения, 6V201TP Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
82696-21 26.08.2026	Датчики динамического давления, 5V Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
85723-22 02.06.2027	Датчики динамического давления, 5C Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
87445-22 24.11.2027	Датчики давления измерительные, 6V202TP Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
88054-23 27.01.2028	Акселерометры , 1CХ Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
88928-23 02.05.2028	Акселерометры , 1V Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
89443-23 26.06.2028	Преобразователи акустической эмиссии, 7X Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
89642-23 31.07.2028	Контроллеры , A6XX Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
89965-23 11.09.2028	Молотки ударные для модальных испытаний, 4V Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
90508-23 17.11.2028	Акселерометры , 1C290HA Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
91356-24 20.02.2029	Датчики динамической силы, 4X Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
91908-24 18.04.2029	Модули сбора данных , DX Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года

RB_9 Реестр поверок ФГИС «АРШИН» в формате json

В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений. Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:

CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json

Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.

function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}

$arr =json_decode($homepage, true);

В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.

В разработке

Кто поверяет Контроллеры (A6XX)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФГУП "РФЯЦ - ВНИИЭФ" (RA.RU.311881)		A621	7		7	0	0	7	7	0

Стоимость поверки Контроллеры (A6XX)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

ПО предназначено для сбора измерительной информации, управления работой контроллеров, отображения и обработки полученных от контроллеров данных.

Уровень защиты ПО соответствует уровню «низкий» по Р 50.2.077-2014. ПО не требует специальных средств защиты от преднамеренного воздействия. Целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма MD5. Характеристики ПО приведены в таблице 2.

Таблица 2 - Характеристики ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	A6XX Viewer
Номер версии (идентификационный номер) ПО, не ниже	1.1.0.0
Цифровой идентификатор ПО (с использованием алгоритма CRC-32)	*
* - цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте ГТБВ.431134.ХХХПС

Знак утверждения типа

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта ГТБВ.431134.ХХХПС и руководства по эксплуатации ГТБВ.400201.007РЭ типографским способом в левом верхнем углу.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в ГТБВ.400201.007РЭ, раздел 2 «Использование по назначению».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 декабря 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’¹ до 2 10⁹Гц»;

ГТБВ.400201.007ТУ «Контроллеры А6ХХ. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ГТЛаб» (ООО «ГТЛаб»)

ИНН: 5254494306

Юридический адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205 Телефон: (83130) 49444

Факс: (83130) 49888

E-mail: info@gtlab.pro

Изготовитель

Общество с ограниченной ответственностью «ГТЛаб» (ООО «ГТЛаб»)
ИНН: 5254494306
Адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б
Телефон: (83130) 49444
Факс: (83130) 49888
E-mail: info@gtlab.pro

Испытательный центр

Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37
Телефон: (83130) 22224, 23375
Факс: (83130) 22232
E-mail: nio30@olit.vniief.ru

Правообладатель

Общество с ограниченной ответственностью «ГТЛаб» (ООО «ГТЛаб»)
ИНН: 5254494306
Юридический адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205 Телефон: (83130) 49444
Факс: (83130) 49888
E-mail: info@gtlab.pro

Принцип действия контроллеров основан на линейном преобразовании сигнала, поступающего от первичного преобразователя или измерительного канала (ИК), в пропорциональный низкоимпедансный сигнал напряжения. Полученный сигнал затем оцифровывается и обрабатывается процессором для вычисления измеряемых физических величин и их параметров, а также для выдачи сигнала в виде коммутации контактов реле или светодиодной индикации при превышении заданного порогового значения параметров вибрации.

Конструктивно контроллеры представляют собой электронную схему, реализованную на печатной плате и установленную в металлический корпус. Входные и выходные разъемы реализованы посредством винтовых клемм. Каждый контроллер имеет дисплей для отображения результатов измерения и текущих настроек. При вводе в контроллер коэффициента преобразования и единицы измерения первичного преобразователя (ПП) возможен автоматический пересчёт напряжения, тока или заряда в физическую величину, измеряемую ПП.

Контроллеры имеют модификации А621, А631, А632, А633, А634, А635, А636, А637, А638, А639, конструктивные особенности которых приведены в таблице 1.

Таблица 1 - Конструктивные особенности контроллеров

Модификация	А621	A631	A632	A633	A634	A635	A636	A637	A638	A639
Измерение напряжения		•	•	•	•	•	•	•	•	•
Измерение заряда	•				•	•
Измерение тока		•	•
Тип совместимых ПП*	1	2,3,4	2,3	2,5	1,2, 6,7	1,2,6, 8,7	2,6,7	2,6,7	7,9	2,6,7
Выход: 0.5 В	•
Выход: 0.10 В		•		•	•
Выход: 0.20 мА				•	•	•	•	•	•	•
Выход: 4.20 мА	•	•	•	•	•	•	•	•	•	•
Управление с клавиатуры	•	•		•	•	•		•		•
Управление по RS-485	•	•	•		•	•	•	•	•	•

* - тип совместимых 1П1: 1 - зарядовый симметричный; 2 - IEPE; 3 - ИК с выходом по току 4-20 мА; 4 - цифровые RS-485; 5 - с отрицательным питанием -24 В и выходом по напряжению;

6 - с положительным питанием +24 В и выходом по напряжению; 7 - вихретоковые формирователи; 8 - с выходом по напряжению (PU); 9 - вихретоковые формирователи с выходом IEPE.

Маркировка, включая заводской номер, состоящий из арабских цифр, указывается на бирке, наклеиваемой на корпус контроллера. Нанесение знака поверки на контроллеры не предусмотрено.

Общий вид контроллеров, схема пломбирования от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 1.

Место нанесения пломбы-этикетки

Место нанесения маркировки и заводского номера

Внешний вид. Контроллеры (A6XX), http://oei-analitika.ru

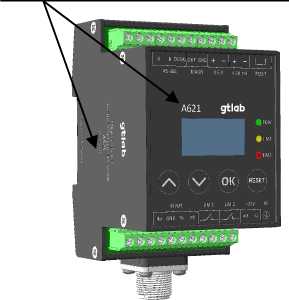

а) A621

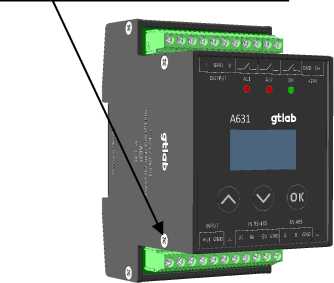

б) A631

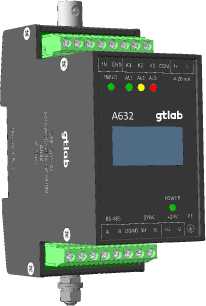

в) A632

г) A633

д) A634

е) A635

ж) A636

з) A637

и) A638

Рисунок 1 - Общий вид контроллеров

к) A639

Таблица 5 - Комплектность контроллеров

Наименование	Обозначение	Количество
Контроллер	A6XX*	1 шт.
Контроллер А6ХХ. Паспорт	ГТБВ.431134.ХХХПС	1 шт.
Контроллеры А6ХХ. Руководство по эксплуатации	ГТБВ.400201.007РЭ	1 экз. на партию
Установочный диск с ПО «A6XX Viewer»	ГТБВ.00026-01	1 экз. на партию
Первичные преобразователи	-	по требованию
* - исполнение по заказу (индивидуальное обозначение по конструкторской документации)

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений напряжения постоянного тока, В	от 1 до 10
Диапазоны измерений напряжения переменного тока (СКЗ), В	от 0,001 до 0,1 от 0,002 до 0,2 от 0,005 до 0,5 от 0,01 до 1
Диапазон измерений силы постоянного тока, мА	от 4 до 20
Диапазоны измерений заряда (СКЗ), пКл	от 1 до 100 от 2 до 200 от 5 до 500 от 10 до 1000
Пределы допускаемой основной приведенной к верхнему значению диапазона погрешности измерений*, %	±2
Пределы допускаемой основной приведённой к верхнему значению диапазона погрешности преобразования измеренной величины напряжения переменного тока (заряда) в выходной сигнал постоянного тока (напряжения), %	±2
Пределы допускаемой дополнительной погрешности измерений (преобразования в выходной сигнал) в рабочем диапазоне температур, %	±2
Рабочий диапазон частот при измерении напряжения переменного тока (заряда) по уровню минус 3 дБ, Гц	от 1 до 10000
Неравномерность частотной характеристики, %, в пределах: - в диапазоне частот от 2 до 8000 Г ц - в диапазоне частот от 10 до 5000 Гц	±5 ±3
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более	от +18 до +25 80
* - на базовой частоте 160 Гц для напряжения переменного тока и заряда

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Параметры питания:

- напряжение постоянного тока, В
- ток, мА, не более

от 18 до 30

100

Габаритные размеры (длина^хширина^хвысота), мм, не более:

- для A621, A631, A633, A634, A635, A638, A639
- для A632, A636, A637

105^х64^х75

105x47x75

Масса, г, не более

200

Рабочие условия эксплуатации:

- температура окружающего воздуха, °C
- относительная влажность воздуха при температуре 20 °C, %, не более

от -40 до +70
