Номер по Госреестру СИ: 91850-24
91850-24 Расходомеры-пробоотборники
(НРТ-21)
Назначение средства измерений:
Расходомеры-пробоотборники (далее - пробоотборники) предназначены для измерений объемного расхода и объема воздуха, приведенных к стандартным условиям (абсолютное давление 0,101325 МПа, температура плюс 20 °С).
Внешний вид.
Расходомеры-пробоотборники
Рисунок № 1
Внешний вид.
Расходомеры-пробоотборники
Рисунок № 2
Внешний вид.
Расходомеры-пробоотборники
Рисунок № 3
Внешний вид.
Расходомеры-пробоотборники
Рисунок № 4
Внешний вид.
Расходомеры-пробоотборники
Рисунок № 5
Программное обеспечение
Программное обеспечение (далее - ПО) пробоотборников является встроенным.
Метрологически значимая часть встроенного ПО однократно записывается в постоянную память микроконтроллера блока управления пробоотборника при производстве.
Основными функциями ПО являются: приведение объемного расхода воздуха к стандартным условиям, подсчет суммарного объема пробы воздуха, обработка измерительной информации, индикация результатов измерений, передача измеренной и вычисленной информаций по цифровым интерфейсам, ведение журналов событий и архива.
Защита ПО от несанкционированного доступа осуществляется с помощью пломбирования блока управления пробоотборников.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
1.0.X.Y* |
Цифровой идентификатор ПО |
- |
* «Х.У» не относится к метрологически значимой части ПО. X,Y принимают значения от 0 до 99. Фактический номер версии ПО вносится в паспорт при выпуске из производства. |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку методом печати и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации НДРП.418311.001 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
НДРП.418311.001 ТУ «Расходомер-пробоотборник НРТ-21. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «НЕОРАДТЕХ» (ООО «НЕОРАДТЕХ») ИНН 4025435970
Юридический адрес: 249031, Калужская обл., г. Обнинск, ул. Курчатова, д. 19а, оф. 405
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Конструктивно пробоотборники выполнены в виде пластикового кейса или металлического шкафа, внутри которого смонтированы следующие элементы:
-
- монтажная панель;
-
- блок управления с датчиком расхода (расходомером);
-
- фильтр;
-
- побудители расхода воздуха (опционально);
-
- регулятор расхода воздуха (опционально);
-
- узел каталитического окисления (опционально);
-
- аккумуляторная батарея (опционально);
-
- съемный картридж с барботерами (одного или двух);
-
- воздушные магистрали (трубки и фитинги).
Принцип действия датчика расхода воздуха (входит в состав блока управления), основан на термоанемометрическом методе. В специальном аэродинамическом канале датчика расхода воздуха маломощный нагреватель располагается между двумя термопреобразователями, которые измеряют температуру воздуха до и после нагревателя. По разности температур вычисляется массовый расход воздуха и направление его движения в канале датчика. Далее блок управления производит вычисление объемного расхода воздуха, приведенного к стандартным условиям, а также суммарного объема пробы воздуха, прошедшего через пробоотборник.
Блок управления поддерживает заданный объемный расход воздуха, приведенный к стандартным условиям, по данным, получаемым от датчика расхода воздуха, путем регулирования производительности одного из побудителей расхода воздуха или с помощью регулятора расхода воздуха.
Пробоотборники используются при отборе проб воздуха с целью абсорбции трития Н-3 и углерода C-14, находящихся в атмосферном воздухе.
Пробоотборники изготавливаются в следующих исполнениях, которые отличаются типом корпуса, наличием побудителей расхода, наличием регулятора расхода воздуха, наличием узла каталитического окисления, наличием аккумуляторной батареи:
-
- НРТ-21 -2-В-К (НДРП.418311.001);
-
- НРТ-21 -2-0-К (НДРП.418311.001 -01);
-
- НРТ-21 -2-В-0 (НДРП.418311.001 -02);
-
- НРТ-21 -2-0-0 (НДРП.418311.001 -03);
-
- НРТ-21-1-В-0 (НДРП.418311.001 -04);
-
- НРТ-21 -1 -0-0 (НДРП.418311.001 -05).
Таблица 1 - Структура обозначений исполнений пробоотборников
Исполнения |
Опции | |||
НРТ-21 |
-Х |
-Х |
-Х | |
Тип корпуса |
-1 |
Пластиковый корпус (кейс)1) | ||
-2 |
Металлический корпус (шкаф)2) | |||
Наличие побудителей расхода |
-0 |
Без побудителей расхода воздуха3) | ||
-В |
С двумя побудителями расхода воздуха | |||
Наличие узла каталитического окисления |
-0 |
Без узла каталитического окисления | ||
-К |
С узлом каталитического окисления | |||
|
Заводской номер пробоотборников, состоящий из арабских цифр, наносится методом печати на маркировочную табличку, находящуюся на верхней плоскости кейса (исполнения НРТ-21-1-Х-Х) или на двери шкафа (исполнения НРТ-21-2-Х-Х).

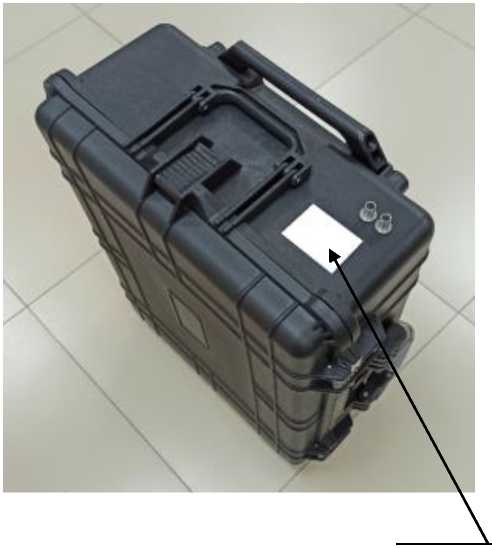

Исполнения НРТ-21-1-Х-Х

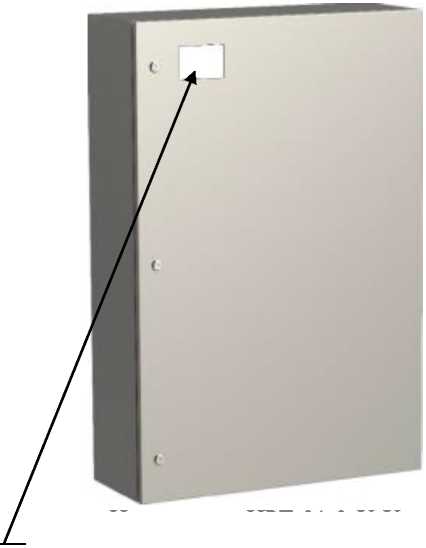

Исполнения НРТ-21-2-Х-Х
Место размещения маркировочной таблички
Рисунок 1 - Общий вид пробоотборников

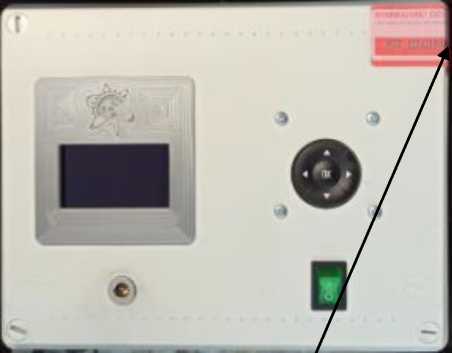

Пломбирование пробоотборников осуществляется производителем с помощью разрушающейся пломбы-наклейки, которая размещается поверх одного из крепежных винтов крышки блока управления.
Место установки пломбы предприятия-изготовителя
-220В, 50Гц, 50Нт
01.20231.
№ (ИХ)
ООО "НЕОРАДТЕХ"
Расходомер-пробоотборник
НРТ-21-1-В-0
НДРП .418311.001-04
дано в России i Обнинск }
Место нанесения заводского номера
Место нанесения знака утверждения типа

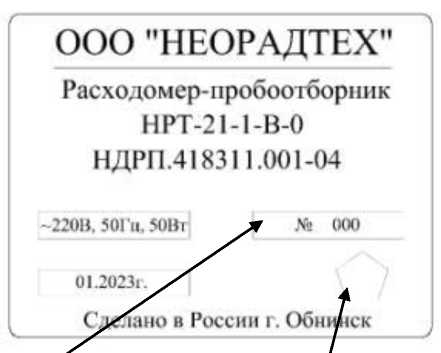

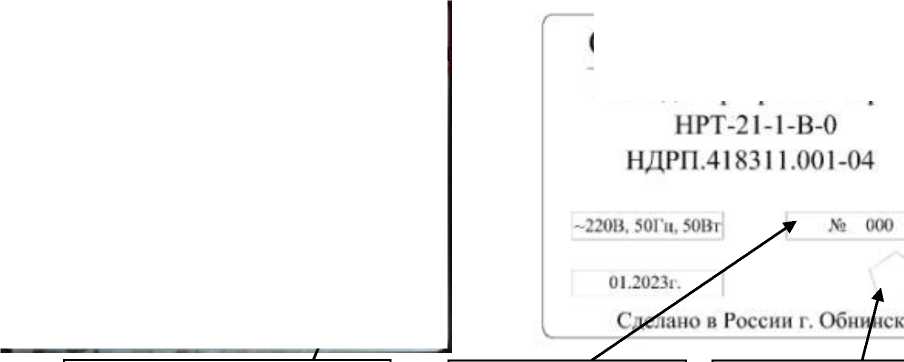

Рисунок 2 - Схема пломбировки и общий вид (схема) маркировочной таблички
Таблица 5 - Комплектность
Наименование |
Обозначение |
Количество, шт./экз. |
Расходомер-пробоотборник |
НРТ-21-X-Y-Z* НДРП.418311.001-0N* |
1 |
Паспорт |
НДРП.418311.001 ПС |
1 |
Руководство по эксплуатации |
НДРП.418311.001 РЭ |
1 |
Кабель питания (220 В) |
НДРП.685631.005 |
1 |
Кабель с преобразователем RS-485 - USB для подключения к ПК |
НДРП.685661.013 |
1 |
Трубка силиконовая медицинская ТСМ-10/16 или аналог (10 м) |
- |
1 |
Наименование |
Обозначение |
Количество, шт./экз. |
Комплект запасных частей, инструмента и принадлежностей (ЗИП-1) |
НДРП.418311.001 ЗИ1 |
** |
Комплект запасных частей, инструмента и принадлежностей (ЗИП-2) |
НДРП.418311.001 ЗИ2 |
** |
Электронный носитель (Прикладное ПО «Конфигуратор НРТ-21», Руководство пользователя «НРТ-21 Конфигуратор» в электронном виде) |
НДРП.418311.001ПО |
1 |
Зарядное устройство |
- |
1 ** |
* X, Y, Z, N в зависимости от исполнения; ** количество и поставка в зависимости от заказа. |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений объемного расхода воздуха, приведенного к стандартным условиям, м3/ч |
от 0,015 до 0,042 |
Нижний предел диапазона измерений объема воздуха, приведенного к 3 стандартным условиям, за время одного измерения, м3 |
0,03 |
Пределы допускаемой относительной погрешности измерений объемного расхода и объема воздуха, приведенных к стандартным условиям, %
|
±5 ±7,5 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания от источника переменного тока частотой (50±3) Гц, В |
220 +232 |
Емкость отсчетного устройства, м3 (дм3) |
105 (108) |
Дискретность отсчетного устройства: | |
- объемный расход воздуха, приведенный к стандартным условиям, | |
м3/ч |
0,001 |
- объем воздуха, приведенный к стандартным условиям, м3 |
0,0001 |
Нормальные условия эксплуатации: | |
- температура окружающей среды, °С |
от +10 до +30 |
- относительная влажность без конденсации влаги, % |
от 45 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Рабочие условия эксплуатации: | |
- температура окружающей среды, °С |
от +5 до +45 |
- относительная влажность без конденсации влаги, % |
до 95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Габаритные размеры пробоотборников исполнения НРТ-21-1-Х-Х, мм | |
- длина |
550 |
- ширина |
300 |
- высота |
700 |
Габаритные размеры пробоотборников исполнения НРТ-21-2-Х-Х, мм | |
- длина |
850 |
- ширина |
350 |
- высота |
1250 |
Масса, кг, не более: | |
- исполнения НРТ-21-1-Х-Х |
25 |
- исполнения НРТ-21-2-Х-Х |
120 |
Время непрерывной работы при полностью заряженной аккумуляторной батарее (для исполнений НРТ-21-1-Х-Х), ч, не менее |
24 |
Средний срок службы (исключая аккумуляторные батареи), лет |
6 |
Средняя наработка на отказ, ч |
15000 |
