Номер по Госреестру СИ: 80160-20
80160-20 Дозиметры аэрозольные индивидуальные
(ДАИ-5)
Назначение средства измерений:
Дозиметры аэрозольные индивидуальные ДАИ-5 (дозиметры) предназначены для измерений объемной активности (ОА) альфа- и бета- радиоактивных аэрозолей и вывода на дисплей расчётного значения ожидаемой эффективной дозы внутреннего облучения при ингаляционном поступлении смеси радионуклидов в организм работника (основанной на измерении ОА и расчете по результатам измерений), индикации эквивалентной равновесной объемной активности (ЭРОА) радона и торона в воздухе, а также выдачи сигналов тревоги при превышении установленных порогов.
Внешний вид.
Дозиметры аэрозольные индивидуальные
Рисунок № 1
Внешний вид.
Дозиметры аэрозольные индивидуальные
Рисунок № 2
Внешний вид.
Дозиметры аэрозольные индивидуальные
Рисунок № 3
Внешний вид.
Дозиметры аэрозольные индивидуальные
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) дозиметров включает в себя встроенное ПО, установленное в энергонезависимой памяти и записанное производителем, и прикладное ПО «Конфигуратор ДАИ-5».
Основное назначение встроенного ПО - расчет и вывод на дисплей значений объемной активности радиоактивных аэрозолей и дозы внутреннего облучения, записи данных в память дозиметра ДАИ-5 и передачи данных, хранящихся в памяти дозиметра ДАИ-5, на верхний уровень АСИДК.
Основное назначение прикладного ПО «Конфигуратор ДАИ-5» - настройка, управление режимами работы дозиметров, считывание данных и архива измерений из внутренней энергонезависимой памяти дозиметров.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Уровень защиты прикладного программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные . данные ПО
Идентификационные данные (признаки) |
Значение | |
встроенное ПО |
прикладное ПО | |
Идентификационное наименование ПО |
Конфигуратор ДАИ-5 | |
Номер версии (идентификационные номер) ПО |
не ниже 2.X.Y1) |
не нижеХО.ХЛ' |
Цифровой идентификатор ПО |
- |
6213cc95aa6dea02564b112d8f28c8bf |
Алгоритм вычисления идентификатора ПО |
— |
MD5 |
|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и методом термотрансферной печати на табличку, установленную на задней панели дозиметров.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозиметрам аэрозольным индивидуальным ДАИ-5ГОСТ 27451-87 ГСИ. Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 21496-89 ГСИ. Средства измерений объемной активности радионуклидов в газе. Общие технические требования и методы испытаний
ГОСТ 52931-2008 ГСИ. Приборы контроля и регулирования технологических процессов
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа, бета-частиц и фотонов радионуклидных источников
НДРП 412152.001 ТУ Дозиметр аэрозольный индивидуальный ДАИ-5. Технические условия
Поверка
Поверкаосуществляется по документу НДРП.412152.001 МП «ГСИ. Дозиметры аэрозольные индивидуальные ДАИ-5. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 11.10.2019 г.
Основные средства поверки:
-
- рабочие эталоны второго разряда по ГОСТ 8.033-96 - источники альфа-излучения закрытые c радионуклидом Pu -239 (радионуклидные источники типа 1П9 активностью 5401, 5402, 5403, 5404 Бк);
-
- рабочие эталоны второго разряда по ГОСТ 8.033-96 - источники бета-излучения закрытые с радионуклидами Sr-90 + Y-90 (радионуклидные источники типа 1C0 активностью 5401, 5402, 5403 Бк);
-
- ротаметр с местными показаниями типа РМ 0,25ГУЗ, регистрационный номер 59782-15 в Федеральном информационном фонде.
Примечание - Допускается использовать радионуклидные источники с близкими номинальными значениями активности в пределах одного порядка.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик дозиметров с требуемой точностью.
Знак поверки наносится на свидетельство о пов ерке.
Изготовитель
Общество с ограниченной ответственностью «НЕОРАДТЕХ» (ООО «НЕОРАДТЕХ») ИНН 4025425970Адрес: 249031, Калужская обл., г. Обнинск, ул. Курчатова, д. 19а, офис 405 Телефон (факс): +7(484)3979028
Web-сайт: www.neoradtech.ru
E-mail: neoradtech@yandex.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс) (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Принцип действия дозиметров основан на непрерывном отборе проб путем прокачивания контролируемой газо-аэрозольной смеси через фильтрующий материал с одновременным измерением активности уловленных фильтрующим материалом альфа - и бета-излучающих радионуклидов в аэрозольной форме с помощью встроенного энергокомпенсированного кремниевого полупроводникового детектора (детектора), преобразующего кванты фотонного излучения в электрические импульсы.
Обработку электрических сигналов, поступающих с детектора, управление жидкокристаллическим индикатором (ЖКИ), обслуживание кнопок управления, управление звуковой и световой сигнализацией осуществляет встроенный микроконтроллер дозиметра. Алгоритм работы дозиметров обеспечивает непрерывность процесса измерений, статистическую обработку результатов измерений и оперативное представление ОА и дозы внутреннего облучения на ЖКИ.
Для обмена информацией с ПК и устройствами автоматизированной системы индивидуального дозиметрического контроля (АСИДК) в дозиметре предусмотрен интерфейс RS-485 (посредством герметично установленной контактной группы на корпусе).
В дозиметрах есть внутренняя энергонезависимая память, в которую производится автоматическая запись результатов измерений ОА и расчетных значений дозы внутреннего облучения (не менее 500 событий). Указанная запись может быть считана с помощью считывателя ДАИ-5 МУФЛ.687222.004 с переходником RS-485-USB (считыватель).
Конструктивно дозиметры выполнены в виде моноблока в герметичном корпусе из пластика. На передней части дозиметра расположен ЖКИ и кнопки управления. С помощью двух кнопок управления осуществляется управление режимами работы дозиметров.
Питание дозиметров осуществляется от встроенной литий-полимерной аккумуляторной батареи.
Зарядка встроенной аккумуляторной батареи дозиметров выполняется при их установке в считыватель или при групповом хранении в кассетнице КИД-5, которая так же выполняет функцию считывателя.
Общий вид дозиметров представлен на рисунке 1. Эскизы считывателя и кассетницы КИД-5 представлены на рисунках 2, 3.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 4.

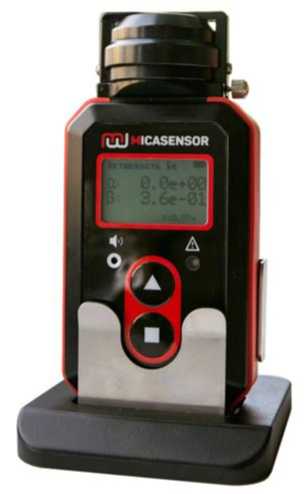

Рисунок 1 - Общий вид дозиметра, установленного в считыватель

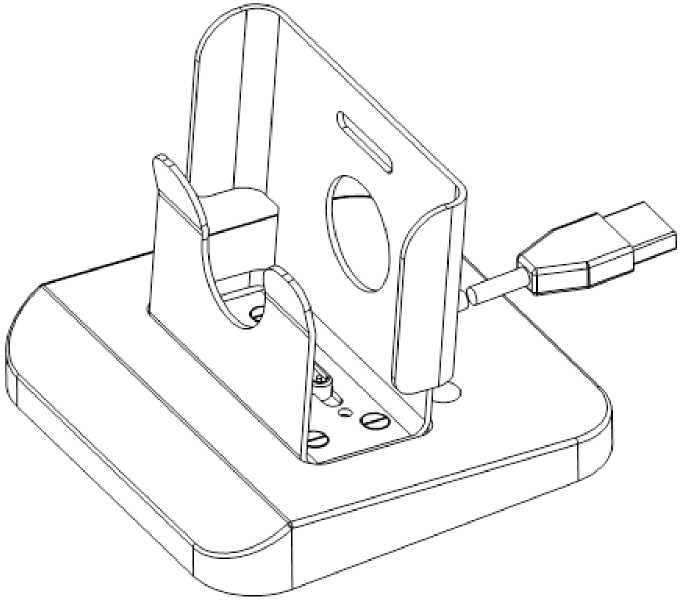

Рисунок 2 - Эскиз общего вида считывателя ДАИ-5

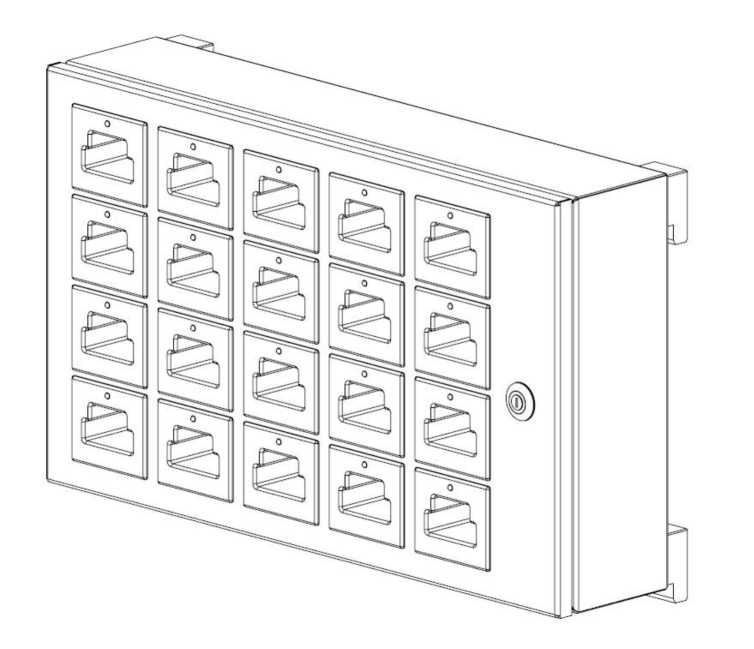

Рисунок 3 - Эскиз общего вида кассетницы КИД-5

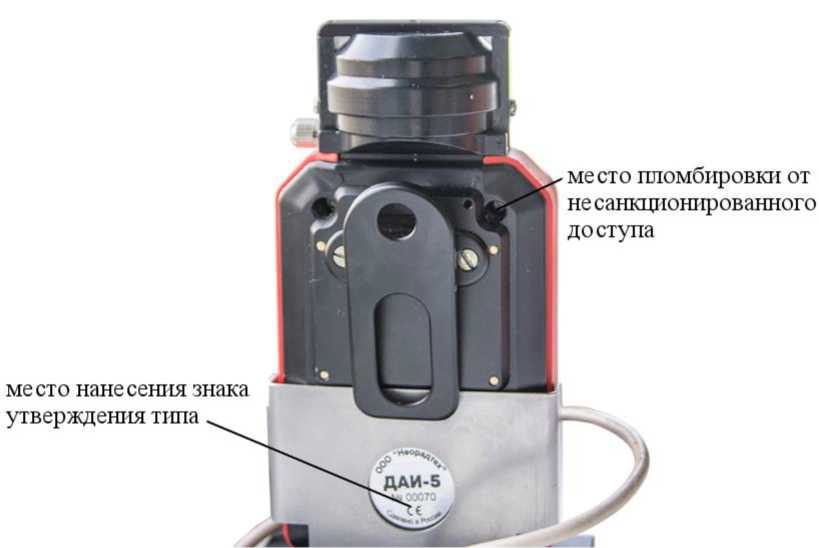

место пломбировки от не санкционированного доступа
место нанесения знака утверждения типа
Рисунок 4 - Схема пломбировки от несанкционированного доступа, место нанесения знака тверждения типа
Таблица 4 - Комплектность дозиметров
Наименование |
Обозначение |
Количество |
Дозиметр аэрозольный индивидуальный ДАИ-5 |
НДРП.412152.001 |
1 шт. |
Упаковка* |
НДРП.305646.003 |
1 шт. |
Упаковка* |
НДРП.305646.004 |
1 шт. |
Защитный кейс для хранения и переноски** |
1 шт. | |
Шнурок** |
НДРП.301549.001 |
1 шт. |
Крепление нагрудное** |
МУФЛ.305226.001 |
1 шт. |
Считыватель ДАИ-5** |
МУФЛ.687222.004 |
1 шт. |
Кассетница КИД-5** (1 шт. на 20 Дозиметров) |
НДРП.425719.001 |
1 шт. |
Пользовательское ПО “Конфигуратор ДАИ-5” |
МУФЛ.301007.02.00-01 |
1 шт. |
Комплект фильтров АльфаСпектр-д25 |
ТУ 13.95.10-010 17826684-2018 |
1 шт. |
Комплект инструментов и принадлежностей для выполнения технического обслуживания и поверки в составе**:
|
НДРП.412914.002 |
1 шт. |
Комплект ЗИП в составе**:
|
НДРП.412152.001ЗИ |
1 шт. |
Руководство по эксплуатации |
НДРП.412152.001 РЭ |
1 экз. |
Паспорт |
НДРП.412152.001 ПС |
1 экз. |
Методика поверки |
НДРП.412152.001 МП |
1 экз. |
* - зависит от комплекта поставки
** - поставляется по отдельному заказу__________________________________________________
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений объемной активности радиоактивных аэрозолей, Бюм-3:
|
от 1-10-1 до 1 •Ю7 от 2 до 1 •Ю7 |
Пределы допускаемой основной относительной погрешности измерений объемной активности радиоактивных аэрозолей, %: - для альфа-излучающих аэрозолей: в диапазоне измерений от 1-10-1 до 5 Бк^м-3 включ. в диапазоне измерений св. 5 до 1-107 Бюм’3 |
±50 ±15 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
- для бета-излучающих аэрозолей: | |
в диапазоне измерений от 2 до 1-101 Бк'м'3 включ. |
±50 |
в диапазоне измерений св. 1-101 до 1407 Бюм'3 |
±15 |
Диапазон регистрируемых энергий, МэВ: - альфа-излучения |
от 2,5 до 10 |
- бета-излучения |
от 0,1 до 2,5 |
Диапазон индикации ожидаемой эффективной дозы внутреннего облучения, Зв: - для альфа-излучающих аэрозолей |
от 1 •Ю’7 до 10 |
- для бета-излучающих аэрозолей |
от 140-7 до 1,5 |
Диапазон индикации ЭРОА радона -222, Бюм-3 |
от 1 до 1406 |
Диапазон индикации ЭРОА радона -220, Бюм’3 |
от 1 до 1406 |
Собственный фон, с-1, не более: - для альфа-канала |
П10-3 |
- для бета-канала |
2^10-1 |
Коэффициент чувствительности для частиц регистрируемых энергий, с-1-Бк-1, не менее: - альфа-излучения |
0,29 |
- бета-излучения |
0,25 |
Объёмный расход насосного блока, л^мин-1, не менее |
1,0 |
Пределы допускаемой относительной погрешности объёмного расхода насосного блока, % |
±5 |
Нормальные условия измерений - температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Пределы допускаемой дополнительной погрешности измерений объёмной активности радиоактивных аэрозолей, % | |
- при изменении температуры окружающего воздуха от -20 °С до + 15 °С и св. +25 до +50 °С |
±10 |
- при изменении относительной влажности воздуха от нормальных условий до 95 % при температуре плюс 40 °С |
±5 |
- при воздействии магнитного поля промышленной частоты напряженностью 400 А/м |
±5 |
- при воздействии импульсного магнитного поля напряженностью 300 А/м |
±5 |
- при воздействии радиочастотных электромагнитных полей, по ГОСТ 30804.4.2-2013 |
±5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более: - высота |
164 |
- ширина |
57 |
- длина |
80 |
Масса, кг, не более |
0,45 |
Условия эксплуатации - температура окружающей среды, °С |
от -20 до +50 |
- относительная влажность при температуре 40 °С без конденсации влаги, % |
до 95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Степень защиты корпуса по ГОСТ 14254-2015 (без учета отборносбросного тракта) |
IP65 |
Время установления рабочего режима, мин, не более |
3 |
Время непрерывной работы при работе от аккумулятора, ч, не менее |
8 |
Время зарядки аккумулятора, ч, не более |
6 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
20 000 |
