Номер по Госреестру СИ: 91756-24
91756-24 Комплекты термопреобразователей сопротивления платиновых
(Pt 500 ВМ)
Назначение средства измерений:
Комплекты термопреобразователей сопротивления платиновых Pt 500 ВМ (далее -КТСП) предназначены для измерений температуры и разности температур в системах теплоснабжения в составе теплосчётчиков.
Внешний вид.
Комплекты термопреобразователей сопротивления платиновых
Рисунок № 1
Внешний вид.
Комплекты термопреобразователей сопротивления платиновых
Рисунок № 2
Внешний вид.
Комплекты термопреобразователей сопротивления платиновых
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на шильдик типографским методом в соответствии с рисунком 3, а также на титульный лист документа 26.51.51-016-06469904-2023 ПС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в разделе 3 «Устройство и принцип работы» документа 26.51.51-016-06469904-2023 ПС «Комплекты термопреобразователей сопротивления платиновых Pt 500 ВМ. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ТУ 26.51.51-016-06469904-2023 Комплекты термопреобразователей сопротивления платиновых Pt 500 ВМ. Технические условия.
ПравообладательОбщество с ограниченной ответственность «Водомер» (ООО «Водомер»)
ИНН 5029217654
Юридический адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63
Телефон (факс): +7 495-407-06-94
Web-сайт: http://vodomer.su
Изготовитель
Общество с ограниченной ответственность «Водомер» (ООО «Водомер»)ИНН 5029217654
Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63
Телефон (факс): +7 495-407-06-94
Web-сайт: http://vodomer.su
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: www.kip-mce.ru
Правообладатель
Общество с ограниченной ответственность «Водомер» (ООО «Водомер»)ИНН 5029217654
Юридический адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63
Телефон (факс): +7 495-407-06-94
Web-сайт: http://vodomer.su
КТСП состоят из двух подобранных в пару термопреобразователей сопротивления (ТС).
Принцип действия ТС основан на изменении электрического сопротивления чувствительного элемента от температуры. Каждый ТС состоит из платинового пленочного чувствительного элемента, помещенного в защитный корпус из коррозионностойкой стали и соединенного по двухпроводной схеме с постоянно подключенным кабелем в термостойкой изоляции. Установка ТС в трубопровод осуществляется только в защитных гильзах в соответствии с указаниями эксплуатационной документации КТСП.
КТСП выпускаются в двух исполнениях: класс 1 и класс 2, которые отличаются диапазонами измерений разности температур и пределами допускаемой абсолютной погрешности.
При заказе КТСП указывается название и тип средства измерений, класс и длина ТС с соединительным кабелем: Pt 500 ВМ/Х1-Х2, где Х1 - класс КТСП 1 или 2, Х2 - длина ТС с кабелем в соответствии с таблицей 2.
Общий вид комплекта КТСП приведены на рисунке 1.

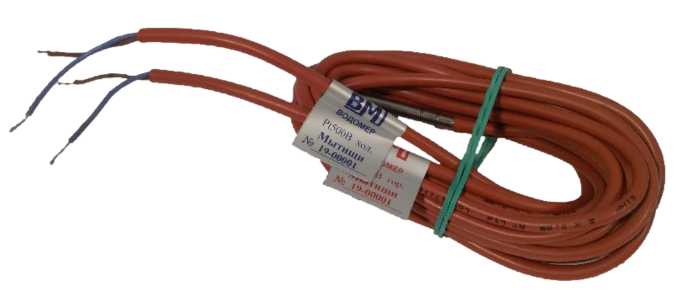

Рисунок 1 - Общий вид комплекта термопреобразователей сопротивления Pt 500 ВМ
Защита от несанкционированного доступа обеспечивается конструкцией ТС КТСП.
Заводской номер в цифровом формате наносится на шильдик типографским методом в соответствии с рисунком 2.
Ht500 BM xo-i.
ЭОО«Воломер» Мыгиши
23-05503
Места нанесения заводского номера

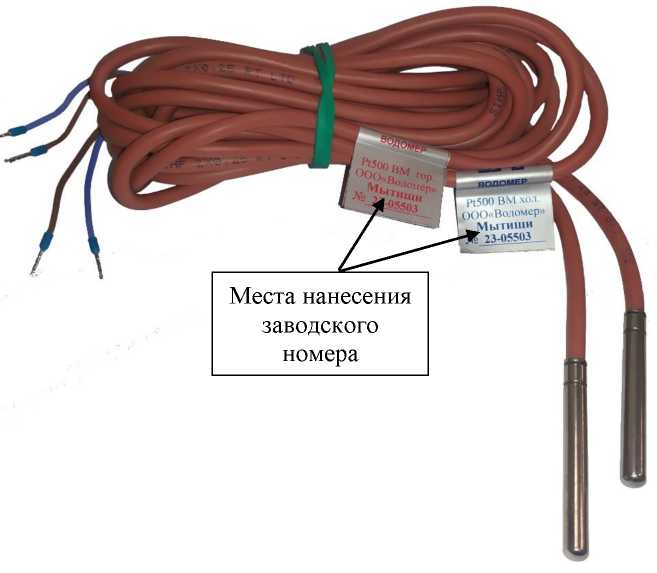

Рисунок 2 - Места расположения заводского номера КТСП

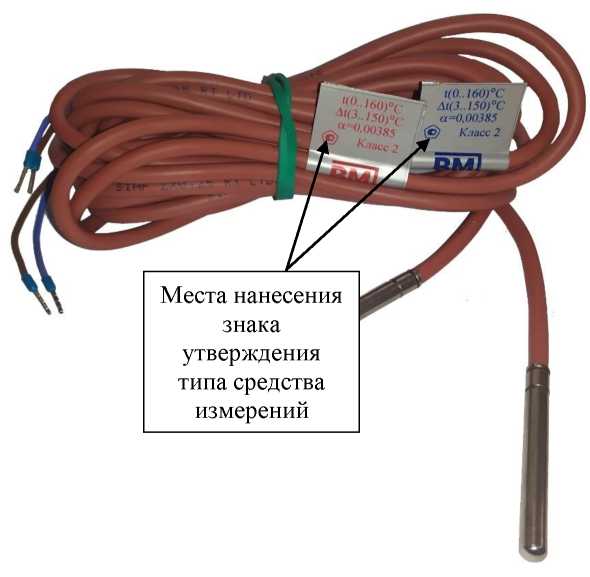

Рисунок 3 - Места нанесения знака утверждения типа средств измерений
Нанесение знака поверки на корпус средства измерений не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная статическая характеристика (НСХ) термопреобразователя сопротивления (ТС) комплекта по ГОСТ 6651-2009 |
Pt 500 |
Номинальное сопротивление ТС комплекта, Ro, Ом |
500 |
Температурный коэффициент ТС комплекта по ГОСТ 6651-2009, °C-1 |
а = 0,00385 |
Диапазон измерений температур ТС комплекта, °C |
от 0 до +160 |
Диапазон измерений разности температур, °C:
|
от +1 до +150 от +3 до +150 |
Класс допуска ТС комплекта по ГОСТ 6651-2009 |
В |
Допуск ТС комплекта по ГОСТ 6651-2009, °С |
±(0,3 + 0,005-|t|)* |
Пределы допускаемой абсолютной погрешности при измерении разности температур, °С:
|
±(0,05 + 0,005^At)** ±(0,1 + 0,005^At)** |
Номинальный рабочий ток, мА |
0,2 |
Показатель тепловой инерции ТС комплекта, с, не более |
15 |
Минимальная глубина погружения ТС комплекта, мм |
32 |
** |t| - абсолютное значение температуры, °С, без учета знака. ** At - измеренное значение разности температур, °С. |
Таблица 2 - Технические характеристики
Наименование характеристики |
Значение |
Схема соединения |
двухпроводная |
Габаритные размеры, мм, не более:
|
49 5,4 |
Длина ТС комплекта с кабелем, м* |
1,5; 2,0; 3,0; 5,0 |
Масса, г, не более |
350 |
Электрическое сопротивление изоляции ТС комплекта при температуре (20 ± 5) °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
100 |
Группа исполнения КТСП по устойчивости к воздействию температуры и влажности окружающей среды по ГОСТ Р 52931-2008 |
Д3** |
Группа исполнения КТСП по устойчивости к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 |
N2 |
** Определяется заказом. ** При нижнем значении диапазона температуры окружающего воздуха минус 50 °С. |
