Номер по Госреестру СИ: 79953-20
79953-20 Счетчики воды одноструйные универсальные
(ОВСУ, ОВСУд)
Назначение средства измерений:
Счетчики воды одноструйные универсальные ОВСУ, ОВСУд (далее - счетчики) предназначены для измерений объема холодной и горячей воды, протекающей в системах холодного и горячего водоснабжения.

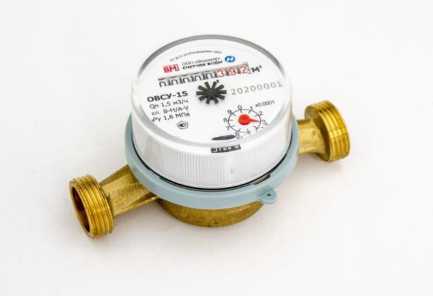

Внешний вид.
Счетчики воды одноструйные универсальные
Рисунок № 1

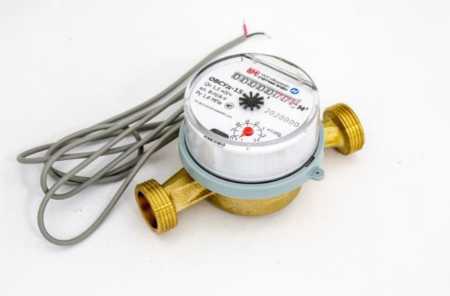

Внешний вид.
Счетчики воды одноструйные универсальные
Рисунок № 2
Общие сведения
Дата публикации - 26.12.2020
Срок свидетельства - 02.12.2025
Номер записи - 179191
ID в реестре СИ - 1384419
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
пульс, ОСВУ-15, ОВСУд-15, ОВСУд, ОВСУ-15, ОВСУ, ВОДОМЕР, Без модификации, ww20. d10, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Водомер" (ООО "Водомер")
Страна - РОССИЯ
Населенный пункт - г. Мытищи, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Статистика
Кол-во поверок - 3755
Выдано извещений - 1
Кол-во периодических поверок - 152
Кол-во средств измерений - 2
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2190 дн.
Приказы РСТ, где упоминается данный тип СИ
№443 от 2016.04.15 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1961 от 2020.12.02 Об утверждении типа средств измерений
№2433 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№2068 от 2022.08.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Счетчики воды одноструйные универсальные (ОВСУ, ОВСУд)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Водомер" (ООО "Водомер")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69423-17 23.11.2027 |
Счетчики холодной и горячей воды крыльчатые одноструйные, ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
70359-18 19.02.2028 |
Теплосчетчики, СТ-17У Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
79953-20 02.12.2025 |
Счетчики воды одноструйные универсальные , ОВСУ, ОВСУд Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
80314-20 25.12.2025 |
Теплосчетчики, СТ 20 Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
4 года |
|
86314-22 29.07.2027 |
Счетчики холодной и горячей воды крыльчатые многоструйные, МВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
89041-23 17.05.2028 |
Счетчики воды турбинные, ТВСН Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
90687-23 08.12.2028 |
Счетчики воды турбинные универсальные, ТВСУ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
91756-24 28.03.2029 |
Комплекты термопреобразователей сопротивления платиновых, Pt 500 ВМ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
4 года |
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Счетчики воды одноструйные универсальные (ОВСУ, ОВСУд)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "ЭТАЛОН-СЕРВИС" (RA.RU.312141) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "ВОДОМЕР" (RA.RU.312896) | 3310 | 572 | 3310 | 0 | 0 | 3310 | 3310 | 0 | ||
| ООО "ГОРСТРОЙСЕРВИС К" (RA.RU.312589) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "ЭТАЛОН" (RA.RU.312790) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "СУС" (RA.RU.312520) | 12 | 4 | 0 | 12 | 0 | 0 | 0 | 0 | ||
| ООО "ЕЦПУ" (RA.RU.312511) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ДОСТУПНЫЙ СЕРВИС" (RA.RU.311893) | 124 | 23 | 0 | 124 | 1 | 0 | 0 | 0 | ||
| ООО "ГЦУИЭР" (РОСС RU.0001.310256) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| АО "ТЕПЛОВОДОМЕР" (1114) | 293 | 293 | 0 | 0 | 293 | 293 | 0 | |||
| ООО «ГК-ГИДРО» (RA.RU.312963) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ИП ФАРУТИН АЛЕКСАНДР АЛЕКСАНДРОВИЧ (RA.RU.314192) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики воды одноструйные универсальные (ОВСУ, ОВСУд)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосят на лицевую панель счетчика методом фотопечати и на титульный лист паспорта счетчика типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам воды одноструйным универсальным ОВСУ, ОВСУдПриказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходом жидкости
ТУ 26.51.63-010-06469904-2020 Счетчики воды одноструйные универсальные ОВСУ, ОВСУд. Технические условия
Поверка
Поверкаосуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
-
- рабочий эталон 3-го разряда (стационарный) в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256, диапазон от 0,014 до 1,5 м3/ч;
-
- рабочий эталон 3-го разряда (передвижной) в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256, диапазон от 0,03 до 3 м3/ч.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или на бланк свидетельства о поверке, а также согласно рисунку 2.
Изготовитель
Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»)Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, корп. 14, оф. 63 ИНН: 5029217654
Телефон/факс: +7 (495) 407-06-94
E-mail: info@vodomer.su
Web-сайт: http://www.vodomer.su
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Принцип действия счетчиков основан на преобразовании числа оборотов крыльчатки, вращающейся под действием потока воды, протекающей через счетчики, в показания индикаторного устройства. Поток воды попадает в корпус счетчика через решетчатый фильтр и далее поступает в измерительную полость, внутри которой вращается крыльчатка. Количество оборотов крыльчатки пропорционально объ ему воды, протекающей через счетчик. Вода, пройдя зону вращения крыльчатки, поступает через выходное отверстие в выходной патрубо к. Значение объема индицируется на индикаторном устройстве.
Конструктивно счетчики состоят из корпуса с резьбовым присоединением (проточной части), крыльчатки и счетного механизма с индикаторным устройством.
Счетный механизм состоит из масштабирующего реду ктора и индикаторного устройства барабанного типа. Масштабирующий редуктор приводит число оборотов крыльчатки к значениям количества протекшей воды. Индикаторное устройство регистрирует количество (объем) прошедшей через счетчик воды в м3 и их долях.
Счетчики выпускаются в исполнениях ОВСУ-15 и ОВСУд-15. Счетчики исполнения ОВСУд-15 имеют магнитоуправляемый контакт, который формирует импульсы, количество которых пропорционально объему воды, прошедшему через счетчик.
Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлена на рисунке 2.
а) Счетчики воды ОВСУ-15
Рисунок 1 - Общий вид счетчиков воды одноструйных универсальных ОВСУ, ОВСУд
б) Счетчики воды ОВСУд-15
Пломба с оттиском
знака поверки
Пломба с оттиском знака поверки
а) Счетчики воды ОВСУ-15
б) Счетчики воды ОВСУд-15
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 3 - Комплектность счетчиков
|
Наименование |
Обозначение |
Количество |
|
Счетчик воды одноструйный универсальный |
ОВСУ, ОВСУд* |
1 шт. |
|
Паспорт |
ПС 26.51.63-010-06469904-2020 |
1 экз. |
|
Руководство по эксплуатации |
РЭ 26.51.63-010-06469904-2020 |
1 экз. |
|
Комплект монтажных частей* |
- |
- |
|
* - Исполнение счетчика и комплект монтажных частей определяется договором на поставку. | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Вид монтажа* |
H |
V |
|
Класс точности по ГОСТ Р 50193.1 |
В |
А |
|
Минимальный объемный расход, Qmin, м3/ч |
0,03 |
0,06 |
|
Переходный объемный расход, Qt, м3/ч |
0,12 |
0,15 |
|
Номинальный объемный расход, Qn м3/ч |
1,5 |
1,5 |
|
Максимальный объемный расход, Qmax, м3/ч |
3,0 |
3,0 |
|
Порог чувствительности, не более, м3/ч |
0,014 | |
|
Пределы допускаемой относительной погрешности измерений | ||
|
объема воды, %: | ||
|
- Qmin < Q < Qt |
±5 | |
|
- Qt < Q < Qmax |
±2 | |
|
Потеря давления при Qmax, МПа, не более |
0,09 | |
|
Максимальное рабочее давление, МПа |
1,6 | |
|
Передаточный коэффициент К, м3/имп.** |
0,001 | |
|
* - H - горизонтальная установка счетчика; V - вертикальная установка счетчика; | ||
|
** - только для ОВСУд-15. | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр условного прохода, DN |
15 |
|
Присоединительная резьба по ГОСТ 6357-81 |
3/4 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
110х70х68 |
|
Масса, кг, не более |
0,3 |
|
Диапазон температуры воды, °С |
от +5 до +95 |
|
Рабочие условия эксплуатации:
|
от +5 до +50 не более 80 от 84,0 до 106,7 |
|
Емкость индикаторного устройства, м3 |
99999,9999 |
|
Наименьшая цена деления, м3 |
0,0001 |
