Номер по Госреестру СИ: 91675-24
91675-24 Приставки измерительные
(СКАТ-70П)
Назначение средства измерений:
Приставки измерительные СКАТ-70П (далее по тексту - приставки) предназначены для измерений среднеквадратических значений напряжения и силы переменного тока синусоидальной формы частотой 50 Гц при проведении приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, диэлектрические боты и перчатки, электроинструмент и т.п.), используемых в электроустановках.
Внешний вид.
Приставки измерительные
Рисунок № 1
Программное обеспечение
Приставки имеют встроенное программное обеспечение. (ПО). Характеристики ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) хранится в энергонезависимой памяти микроконтроллера и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО.
Конструкция приставок исключает возможность несанкционированного влияния на ПО и измерительную информацию. Встроенное программное обеспечение может быть проверено, установлено и переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SKAT-P-series |
Номер версии (идентификационный номер ПО) |
не ниже 1.00 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель блока измерительного методом трафаретной печати и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений: приведены в разделе 7 руководства по эксплуатации СТСК.441322.022 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приставкам измерительным СКАТ-70П
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования;
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования;
СТСК.441322.022 ТУ Приставки измерительные СКАТ-70П. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Завод промышленного оборудования СКАТ» (ООО «ЗПО СКАТ»)
ИНН 3444130328
Юридический адрес: 400040, Волгоградская обл., г. Волгоград, ул. им. Поддубного, д. 37, оф. 202
Телефон: +7 (8442) 26-99-94
Изготовитель
Общество с ограниченной ответственностью «Завод промышленного оборудования СКАТ» (ООО «ЗПО СКАТ»)
ИНН 3444130328
Адрес: 400040, Волгоградская обл., г. Волгоград, ул. им. Поддубного, д. 37, оф. 202 Телефон: +7 (8442) 26-99-94
E-mail: st@skat-v.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Завод промышленного оборудования СКАТ» (ООО «ЗПО СКАТ»)ИНН 3444130328
Юридический адрес: 400040, Волгоградская обл., г. Волгоград, ул. им. Поддубного, д. 37, оф. 202
Телефон: +7 (8442) 26-99-94
Принцип действия приставки основан на преобразовании сигналов с помощью делителя напряжения, токовых шунтов и АЦП с последующей математической обработкой, и выводом с помощью микроконтроллера результатов измерений на жидкокристаллический индикатор на пульте управления.
Приставка представляет собой устройство, состоящее из двух основных частей: блока измерительного и ванны испытательной, соединенных между собой измерительным кабелем.
Приставки функционально состоят из измерительного блока, который содержит встроенный измеритель высокого напряжения и тока утечки объекта испытания, переключателя диапазона выходного напряжения, секундомера (таймера) и ванны испытательной. Источник высокого напряжения применяется внешний.
Блок измерительный приставки выполнен в настольном варианте, в переносном металлическом корпусе с регулируемой ручкой, применяемой для переноски и установки блока на поверхности. Блок измерительный предназначен для отображения измеряемых величин, времени испытания и выбора режима работы. В блоке измерительном расположены коммутационные элементы, понижающий трансформатор для изменения диапазона выходного напряжения, электронная плата, работающая под управлением микроконтроллера, жидкокристаллический дисплей и органы управления. Рабочее положение блока измерительного - горизонтальное.
Ванна испытательная выполнена из нержавеющей стали и покрыта снаружи полимерной порошковой краской. Ванна устанавливается на ножки-изоляторы. Сверху в ванну устанавливается держатель со встроенным делителем напряжения и измерительными электродами для подключения объектов испытаний. Рабочее положение ванны испытательной-вертикальное.
В приставках предусмотрены специальные меры, обеспечивающие безопасность проведения работ:
-индикация наличия высокого напряжения:
-наличие звуковой сигнализации следующих сигналов: «Высокое напряжение», «Пробой», «Окончание испытания».
Приставки предназначены для совместной работы с аппаратами испытания диэлектриков СКАТ-70М или с аппаратами испытания диэлектриков цифровыми СКАТ-70Ц, а также с аппаратами испытания диэлектриков цифровыми АИД-70Ц, с комплектом дополнительных кабелей.
Приставки позволяют проводить испытание одновременно до четырёх объектов средств защиты, например, диэлектрических перчаток. Измерение силы тока утечки производится одновременно для каждого испытуемого объекта.
Приставки имеют заводские номера в числовом формате, обеспечивающие идентификацию каждого экземпляра. Заводской номер, обозначение изделия и дата производства приставки наносятся на самоклеящиеся этикетки, выполненные в виде металлического или полимерного шильда, жестко закрепленные на задней панели корпуса блока измерительного и на боковой стенке ванны испытательной.
Пломбирование блока измерительного приставки осуществляется при помощи наклейки «НЕ ВСКРЫВАТЬ!», установленной: на верхней панели сбоку корпуса - на крепежном винте блока измерительного.
Знак поверки приставки наносится на лицевую панель блока измерительного в виде оттиска клейма или наклейки с изображением знака поверки.

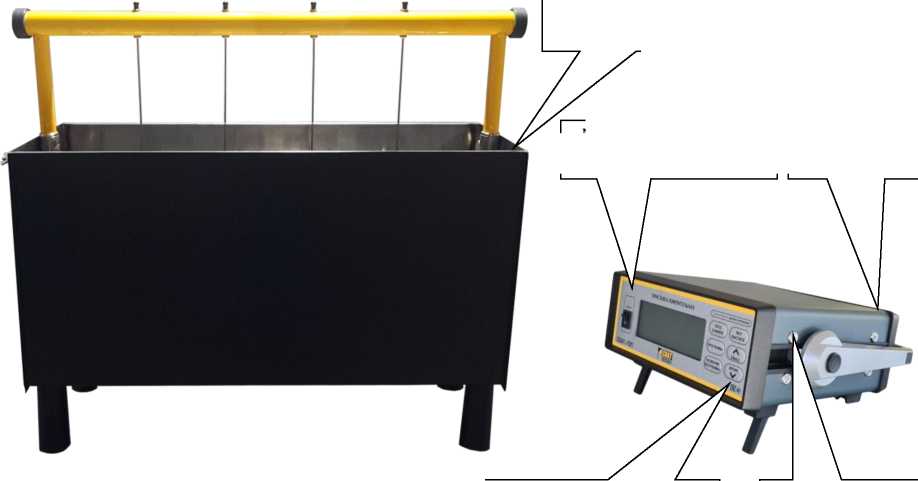

Общий вид приставки, места пломбировки от несанкционированного доступа, места нанесения заводского номера, знака поверки и знака утверждения типа представлены на рисунке 1.
Место нанесения заводского номера
Место нанесения заводского номера
Место нанесения знака поверки
Место нанесения знака утверждения типа
Место
пломбирования
Рисунок 1 - Общий вид приставки измерительной СКАТ-70П с указанием мест пломбировки от несанкционированного доступа, мест нанесения заводского номера, знака поверки и знака утверждения типа
Таблица 4 - Комплектность средства . измерений
Наименование |
Обозначение |
Количество |
Примечание |
Блок измерительный |
СТСК.441322.022.01 |
1 шт. | |
Ванна испытательная |
СТСК.441322.022.31 |
1 шт. | |
Кабель межблочный |
СТСК.441322.022.51 |
1 шт. |
1,5 м |
Кабель высоковольтный |
СТСК.441322.022.52 |
1 шт. |
1,5 м |
Кабель измерительный |
СТСК.441322.022.53 |
1 шт. |
3 м |
Провод заземления |
СТСК.441322.022.54 |
1 шт. |
4 м |
Кабель сетевой |
- |
1 шт. | |
Вставка плавкая 1.0А |
- |
2 шт. |
20x5,2 мм |
Паспорт |
СТСК.441322.022 ПС |
1 экз. | |
Руководство по эксплуатации |
СТСК.441322.022 РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
Характеристика |
Значение |
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ |
от 0,3 до 20 |
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в каждом канале, мА |
от 0,5 до 22 |
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, % |
±2,5 |
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц, % |
±(2,0+0,1-((22/1) -1))* |
^Примечание: I - измеренное значение силы тока, мА |
Таблица 3 - Основные технические характеристики
Характеристика |
Значение |
Параметры электрического питания: | |
- номинальное напряжение сети переменного тока, В |
220 |
- номинальная частота сети переменного тока, Гц |
50 |
Полная мощность, потребляемая приставкой, В-А, не более |
15 |
Количество каналов измерения силы тока |
4 |
Программируемое время испытания с шагом 1 мин., мин |
от 1 до 8 |
Габаритные размеры (длинахширинахвысота), мм, не более | |
- блока измерительного |
310x280x120 |
- ванны испытательной |
825x270x765 |
Характеристика |
Значение |
Масса, кг, не более | |
- блока измерительного |
5,8 |
- ванны испытательной |
19,0 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +10 до +40 |
- относительная влажность при температуре +25 °С, %, не более |
80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Средняя наработка на отказ, ч, не менее |
10000 |
Средний срок службы, лет, не менее |
10 |
