Номер по Госреестру СИ: 87761-22
87761-22 Аппараты испытания диэлектриков цифровые
(СКАТ)
Назначение средства измерений:
Аппараты испытания диэлектриков цифровые СКАТ (далее - аппараты) предназначены для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока отрицательной или положительной полярности, а также для измерений среднеквадратических значений напряжения и силы переменного тока, амплитудного значения напряжения и среднего значения силы постоянного тока отрицательной или положительной полярности при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.
Внешний вид.
Аппараты испытания диэлектриков цифровые
Рисунок № 1
Внешний вид.
Аппараты испытания диэлектриков цифровые
Рисунок № 2
Внешний вид.
Аппараты испытания диэлектриков цифровые
Рисунок № 3
Внешний вид.
Аппараты испытания диэлектриков цифровые
Рисунок № 4
Внешний вид.
Аппараты испытания диэлектриков цифровые
Рисунок № 5
Внешний вид.
Аппараты испытания диэлектриков цифровые
Рисунок № 6
Внешний вид.
Аппараты испытания диэлектриков цифровые
Рисунок № 7
Внешний вид.
Аппараты испытания диэлектриков цифровые
Рисунок № 8
Внешний вид.
Аппараты испытания диэлектриков цифровые
Рисунок № 9
Внешний вид.
Аппараты испытания диэлектриков цифровые
Рисунок № 10
Общие сведения
Дата публикации - 20.12.2022
Срок свидетельства - 20.12.2027
Номер записи - 189738
ID в реестре СИ - 1404605
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СКАТ-70Ц-С, СКАТ-70Ц-К, СКАТ-70Ц, СКАТ-100Ц-С, СКАТ-100Ц, мод. СКАТ-70Ц,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Завод промышленного оборудования СКАТ" (ООО "ЗПО СКАТ")
Страна - РОССИЯ
Населенный пункт - г. Волгоград
Уведомление о начале осуществления предпринимательской деятельности - Да
Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.
Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.
Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 63
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3221 от 2022.12.20 ПРИКАЗ_Об утверждении типов средств измерений (9)
Наличие аналогов СИ: Аппараты испытания диэлектриков цифровые (СКАТ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Завод промышленного оборудования СКАТ" (ООО "ЗПО СКАТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82533-21 09.08.2026 |
Аппараты испытания диэлектриков, СКАТ-70М, СКАТ-70МА Общество с ограниченной ответственностью "Завод промышленного оборудования СКАТ" (ООО "ЗПО СКАТ") (РОССИЯ г. Волгоград) |
ОТ МП |
2 года |
|
87761-22 20.12.2027 |
Аппараты испытания диэлектриков цифровые, СКАТ Общество с ограниченной ответственностью "Завод промышленного оборудования СКАТ" (ООО "ЗПО СКАТ") (РОССИЯ г. Волгоград) |
ОТ МП |
2 года |
|
89524-23 17.07.2028 |
Стенды высоковольтные стационарные, СКАТ-СВС Общество с ограниченной ответственностью "Завод промышленного оборудования СКАТ" (ООО "ЗПО СКАТ") (РОССИЯ г. Волгоград) |
ОТ МП |
2 года |
|
91675-24 22.03.2029 |
Приставки измерительные, СКАТ-70П Общество с ограниченной ответственностью "Завод промышленного оборудования СКАТ" (ООО "ЗПО СКАТ") (РОССИЯ г. Волгоград) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Аппараты испытания диэлектриков цифровые (СКАТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 12 | 8 | 9 | 3 | 0 | 12 | 9 | 3 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |
| ООО "ЦМ" (RA.RU.310581) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 45 | 15 | 45 | 0 | 0 | 44 | 44 | 0 |
Стоимость поверки Аппараты испытания диэлектриков цифровые (СКАТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Аппараты имеют встроенное программное обеспечение (ПО). Характеристики ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) хранится в энергонезависимой памяти микроконтроллера и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО.
Конструкция аппаратов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Встроенное программное обеспечение может быть проверено, установлено и переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SKAT-С-series |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель блока управления полиграфическим методом и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 7, 8 руководства по эксплуатации СТСК.411728.014-2022 РЭ
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратам испытания диэлектриков цифровым СКАТ
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;
СТСК.411728.014 ТУ Аппараты испытания диэлектриков цифровые СКАТ. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Завод промышленного оборудования СКАТ» (ООО «ЗПО СКАТ»)
ИНН 3444130328
Адрес: 400040, Волгоградская область, г. Волгоград, ул. им. Поддубного, д. 37, офис 202 Телефон: +7 (8442) 26-99-94
Изготовитель
Общество с ограниченной ответственностью «Завод промышленного оборудования СКАТ» (ООО «ЗПО СКАТ»)ИНН 3444130328
Адрес: 400040, Волгоградская область, г. Волгоград, ул. им. Поддубного, д. 37, офис 202 Телефон: +7 (8442) 26-99-94
E-mail: st@skat-v.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
E-mail: office@vniims.ru
Принцип действия аппаратов основан на преобразовании с помощью регулятора напряжения и высоковольтного трансформатора напряжения питающей однофазной сети переменного тока в регулируемое высокое напряжение переменного тока. В режиме переменного тока высокое напряжение поступает на выход аппарата через высоковольтный коммутатор. В режиме постоянного тока высокое переменное напряжение преобразуется в выпрямленное напряжение однополупериодным выпрямителем и поступает на выход аппарата. В случае работы аппарата на постоянном токе к выходу аппарата должна быть подсоединена внешняя балластная емкость не менее 10 нФ. В качестве емкостной нагрузки может выступать объект испытаний емкостного типа (кабельная линия, конденсатор).
Аппараты выпускаются в 12 модификациях, которые отличаются исполнением блока управления (БУ) и высоковольтного блока (ВБ), полярностью выходного напряжения постоянного тока, максимальным значением воспроизведения/измерения напряжения и силы постоянного и переменного тока, а также пределами допускаемой относительной погрешности измерений.
СКАТ-70Ц, СКАТ-70ЦА, СКАТ-100Ц, СКАТ-100ЦА имеют исполнение БУ в кейсе, исполнение ВБ в стальном корпусе.
СКАТ-70Ц-К, СКАТ-70ЦА-К имеют исполнение БУ в кейсе, исполнение ВБ в пластиковом корпусе.
СКЛТ-70Ц-Н, СКЛТ-70ЦЛ-Н имеют исполнение БУ в металлическом корпусе с ручкой, исполнение ВБ в стальном корпусе.
СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-100Ц-С, СКАТ-100ЦА-С имеют исполнение БУ в металлическом корпусе для монтажа в стойку, исполнение ВБ в стальном корпусе.
Полярность выходного напряжения постоянного тока для модификаций СКАТ-70Ц, СКАТ-70Ц-К, СКАТ-70Ц-С, СКЛТ-70Ц-Н, СКАТ-100Ц, СКАТ-100Ц-С отрицательная, для модификаций СКАТ-70ЦА, СКАТ-70ЦА-К, СКАТ-70ЦА-С, СКЛТ-70ЦЛ-Н, СКАТ-100ЦА, СКАТ-100ЦА-С положительная.
Аппарат функционально состоит из двух блоков - блока управления и высоковольтного блока, которые соединяются кабелем. БУ выполняется в пластиковом кейсе, в металлическом корпусе с ручкой в настольном исполнении или в металлическом корпусе, который может быть смонтирован в стойку 482,6 мм (19 дюймов). Металлические корпуса покрыты полимерной порошковой краской. БУ предназначен для управления выходным напряжением аппарата, индикации измеряемых величин и выбора режима работы.
БУ включает в себя коммутационные элементы, электронную плату, работающую под управлением микроконтроллера, жидкокристаллический дисплей и органы управления. Внутри БУ установлен регулятор напряжения. Рабочее положение БУ при исполнении в кейсе -вертикальное, при настольном исполнении или исполнении для монтажа в стойку -горизонтальное.
ВБ выполнен в стальном корпусе с последующей окраской порошковым методом или в пластиковом корпусе с колесиками и телескопической ручкой. ВБ предназначен для формирования выходного испытательного напряжения переменного и постоянного тока из входного, поступающего с БУ. ВБ содержит в себе высоковольтный трансформатор, высоковольтный диод и высоковольтный коммутатор, с помощью которого производится переключение вида напряжения (переменное/постоянное), а также снятия заряда с ёмкостной нагрузки по окончании испытания через вторичную обмотку трансформатора. Также на ВБ установлена автоматическая штанга заземления. Для измерения высокого напряжения используется встроенный высоковольтный делитель, подключенный к выходному высоковольтному выводу. Конструкция высоковольтного выхода предусматривает элементы, затрудняющие возникновение коронного разряда. Материалы изоляции высоковольтного трансформатора - трансформаторное масло и пластик. Рабочее положение ВБ - вертикальное.
В аппаратах применена схема защиты от перенапряжений, перегрузок и короткого замыкания на выходе, также предусмотрены специальные меры, обеспечивающие безопасность проведения работ. К ним относятся:
-
- отключение высокого напряжения при размыкании контактов разъёма
«БЛОКИРОВКА»;
-
- ограничение высокого напряжения при превышении напряжения свыше
максимального значения на высоковольтном выводе;
-
- автоматическое отключение высокого напряжения при наступлении электрического пробоя в нагрузке;
-
- ручное аварийное отключение при помощи кнопки подачи питания;
-
- индикация наличия высокого напряжения:
-
■ на лицевой панели блока управления - индикатор «ВЫСОКОЕ НАПРЯЖЕНИЕ!»;
-
■ на разъёме «БЛОКИРОВКА» - внешняя сигнальная лампа.
Аппараты имеют заводские номера в числовом формате, обеспечивающие идентификацию каждого экземпляра. Заводской номер и модификация аппаратов наносятся на самоклеющиеся этикетки, выполненные в виде металлического или полимерного шильда, жестко закрепленные на корпусе БУ аппарата и на корпусе БВ. На аппаратах модификации СКАТ-70Ц, СКАТ-70ЦА, СКАТ-100Ц, СКАТ-100ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К шильд крепится на наружную поверхность крышки кейса блока управления, на аппаратах модификации СКАТ-70Ц-Н, СКАТ-70ЦА-Н, СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-100Ц-С, СКАТ-100ЦА-С на заднюю панель металлического корпуса БУ.
Общий вид аппаратов, места пломбировки от несанкционированного доступа, мест нанесения знака поверки и знака утверждения типа представлены на рисунках 1-6.
Пломбирование БУ и ВБ аппаратов осуществляется при помощи наклейки «НЕ ВСКРЫВАТЬ!», установленных: на лицевой панели - на крепежном винте БУ, на крепежном винте сбоку на корпусе ВБ.
Знак поверки аппаратов модификации СКАТ-70Ц-Н, СКАТ-70ЦА-Н, СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-100Ц-С, СКАТ-100ЦА-С наносится на лицевую панель блока управления, на аппараты модификации СКАТ-70Ц, СКАТ-70ЦА, СКАТ-100Ц, СКАТ-100ЦА,
СКАТ-70Ц-К, СКАТ-70ЦА-К знак поверки наносится на внутреннюю поверхность крышки кейса БУ в виде оттиска клейма или наклейки с изображением знака поверки.

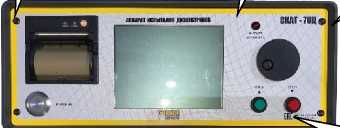

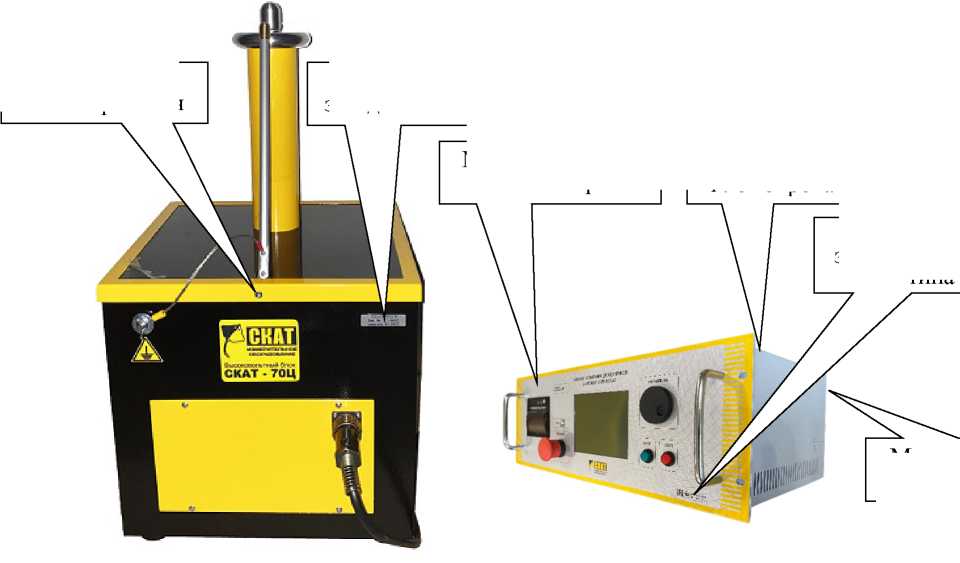

Рисунок 1 - Общий вид аппаратов СКАТ-70Ц, СКАТ-70ЦА с указанием мест пломбировки от несанкционированного доступа, мест нанесения заводского номера, знака поверки и знака утверждения типа
Рисунок 2 - Общий вид аппаратов СКАТ-70Ц-К, СКАТ-70ЦА-К с указанием мест пломбировки от несанкционированного доступа, мест нанесения заводского номера, знака поверки и знака утверждения типа
Место
пломбирования
СКАТ - 70Ц
Место нанесения заводского номера
Место нанесения знака утверждения типа

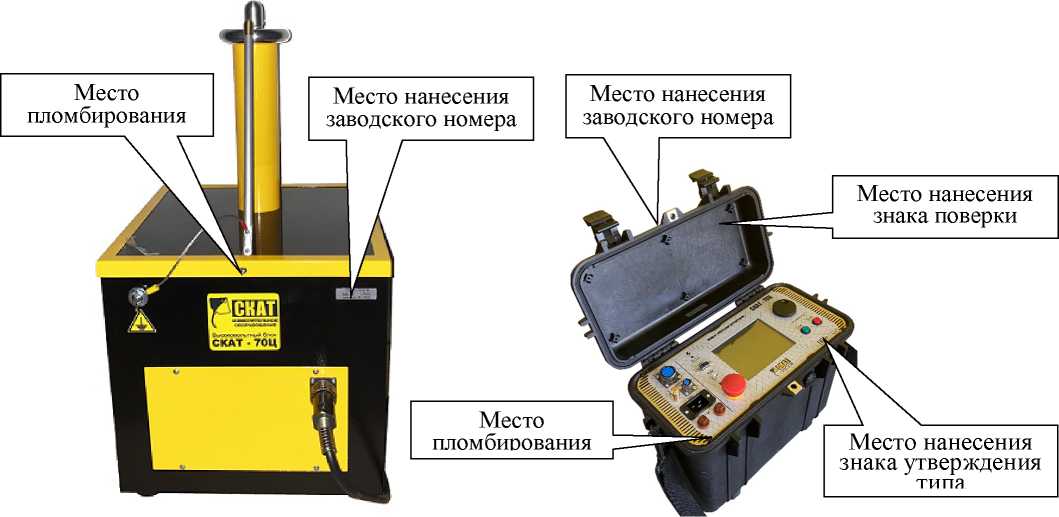

Рисунок 3 - Общий вид аппаратов СКАТ-70Ц-Н, СКАТ-70ЦА-Н с указанием мест пломбировки от несанкционированного доступа, мест нанесения заводского номера, знака поверки и знака утверждения типа
Место нанесения заводского номера
|
Место пломбирования |
Место нанесения знака поверки | ||
Место нанесения знака поверки
Место нанесения заводского номера
Место
пломбирования
Место нанесения знака утверждения типа
Место
пломбирования
Место нанесения заводского номера

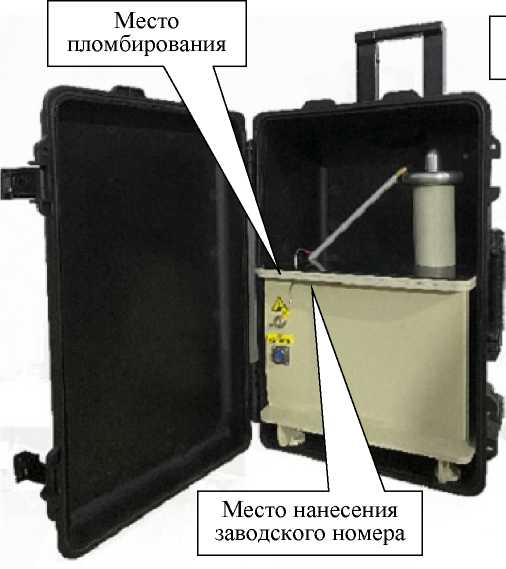

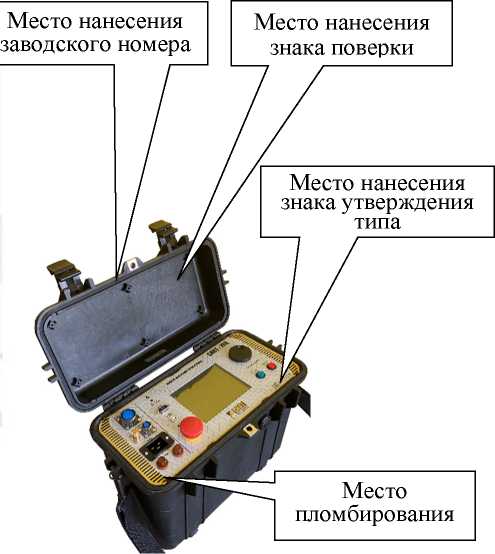

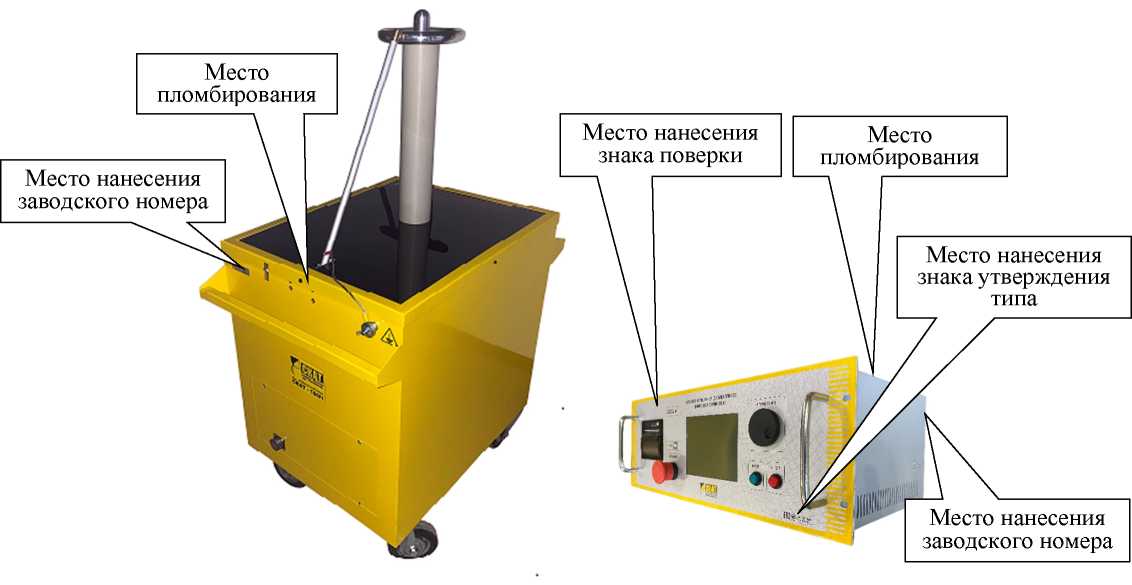

Рисунок 4 - Общий вид аппаратов СКАТ-70Ц-С, СКАТ-70ЦА-С с указанием мест пломбировки от несанкционированного доступа, мест нанесения заводского номера, знака поверки и знака утверждения типа

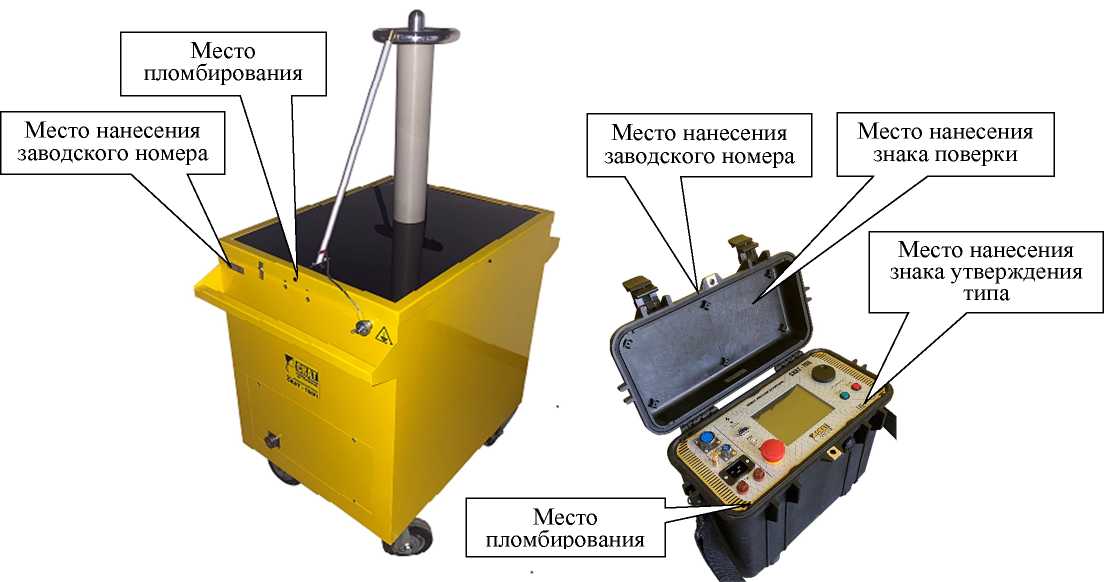

Рисунок 5 - Общий вид аппаратов СКАТ-100Ц, СКАТ-100ЦА с указанием мест пломбировки от несанкционированного доступа, мест нанесения заводского номера, знака поверки и знака утверждения типа

Рисунок 6 - Общий вид аппаратов СКАТ-100Ц-С, СКАТ-100ЦА-С с указанием мест пломбировки от несанкционированного доступа, мест нанесения заводского номера, знака поверки и знака утверждения типа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Блок управления для модификаций СКАТ-70Ц СКАТ-70ЦА СКАТ-70Ц-К СКАТ-70ЦА-К СКАТ-70Ц-С СКАТ-70ЦА-С СКАТ-70Ц-Н СКАТ-70ЦА-Н СКАТ-100Ц СКАТ-100ЦА СКАТ-100Ц-С СКАТ-100ЦА-С |
СТСК.411728.014.01 СТСК.411728.014.02 СТСК.411728.014.03 СТСК.411728.014.04 СТСК.411728.014.05 СТСК.411728.014.06 СТСК.411728.014.07 СТСК.411728.014.08 СТСК.411728.014.11 СТСК.411728.014.12 СТСК.411728.014.13 СТСК.411728.014.14 |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Высоковольтный блок для модификаций СКАТ-70Ц СКАТ-70ЦА СКАТ-70Ц-К СКАТ-70ЦА-К СКАТ-70Ц-С СКАТ-70ЦА-С СКАТ-70Ц-Н СКАТ-70ЦА-Н СКАТ-100Ц СКАТ-100ЦА СКАТ-100Ц-С СКАТ-100ЦА-С |
СТСК.411728.014.31 СТСК.411728.014.32 СТСК.411728.014.33 СТСК.411728.014.34 СТСК.411728.014.35 СТСК.411728.014.36 СТСК.411728.014.37 СТСК.411728.014.38 СТСК.411728.014.41 СТСК.411728.014.42 СТСК.411728.014.43 СТСК.411728.014.44 |
1 шт. | |
|
Кабель соединительный |
СТСК.411728.014.51 |
1 шт. |
(4±0,1) м |
|
Кабель сетевой |
СТСК.411728.014.52 |
1 шт. |
(4±0,1) м 250В 16А |
|
Провод заземления |
СТСК.411728.014.53 |
2 шт. |
(4±0,1) м сечение 4 мм2 |
|
Вставка плавкая 15 А |
- |
2 шт. |
керамический предохранитель 6,35х30 мм |
|
Вилка разъема для подключения сигнальных цепей |
- |
1 шт. |
FQ14-6TJ |
|
Паспорт |
СТСК.411728.014-2022 ПС |
1 экз. | |
|
Руководство по эксплуатации |
СТСК.411728.014-2022 РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Характеристика |
Значение |
|
Диапазон регулирования среднеквадратических значений высокого напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С СКАТ-70Ц-Н, СКАТ-70ЦА-Н |
от 1 до 51 |
|
- для модификаций СКАТ-100Ц, СКАТ-100ЦА, СКАТ-100Ц-С, СКАТ-100ЦА-С |
от 1 до 71 |
|
Диапазон регулирования высокого напряжения постоянного тока положительной или отрицательной полярности, кВ - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-70Ц-Н, СКАТ-70ЦА-Н |
от 1 до 71 |
|
- для модификаций СКАТ-100Ц, СКАТ-100ЦА, СКАТ-100Ц-С, СКАТ-100ЦА-С |
от 1 до 101 |
|
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С СКАТ-70Ц-Н, СКАТ-70ЦА-Н |
от 2 до 50 |
|
- для модификаций СКАТ-100Ц, СКАТ-100ЦА, СКАТ-100Ц-С, СКАТ-100ЦА-С |
от 3 до 70 |
Продолжение таблицы 2
|
Характеристика |
Значение |
|
Диапазон измерений напряжения постоянного тока положительной или отрицательной полярности (амплитудное значение), кВ - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С СКАТ-70Ц-Н, СКАТ-70ЦА-Н |
от 3 до 70 |
|
- для модификаций СКАТ-100Ц, СКАТ-100ЦА, СКАТ-100Ц-С, СКАТ-100ЦА-С |
от 5 до 100 |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, % - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С СКАТ-70Ц-Н, СКАТ-70ЦА-Н |
±(2,0+0,04-((50/U) -1))* |
|
- для модификаций СКАТ-100Ц, СКАТ-100ЦА, СКАТ-100Ц-С, СКАТ-100ЦА-С |
±(2,0+0,04-((70/U) -1))* |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока положительной или отрицательной полярности (амплитудное значение), % - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С СКАТ-70Ц-Н, СКАТ-70ЦА-Н |
±(2,0+0,04-((70/U)-1))* |
|
- для модификаций СКАТ-100Ц, СКАТ-100ЦА, СКАТ-100Ц-С, СКАТ-100ЦА-С |
±(2,0+0,04-((100/U) -1))* |
|
Коэффициент пульсаций испытательного постоянного напряжения, %, не более, |
3 |
|
Коэффициент искажения синусоидальности кривой высокого испытательного напряжения переменного тока, %, не более |
5 |
|
Максимальная сила выходного переменного тока, мА, не менее - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С СКАТ-70Ц-Н, СКАТ-70ЦА-Н |
50 |
|
- для модификаций СКАТ-100Ц, СКАТ-100ЦА, СКАТ-100Ц-С, СКАТ-100ЦА-С |
35 |
|
Максимальная сила выходного постоянного тока, мА, не менее - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С СКАТ-70Ц-Н, СКАТ-70ЦА-Н |
20 |
|
- для модификаций СКАТ-100Ц, СКАТ-100ЦА, СКАТ-100Ц-С, СКАТ-100ЦА-С |
15 |
Окончание таблицы 2
|
Характеристика |
Значение |
|
Диапазон измерений среднеквадратических значений силы переменного тока, мА - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С СКАТ-70Ц-Н, СКАТ-70ЦА-Н |
от 0,1 до 50 |
|
- для модификаций СКАТ-100Ц, СКАТ-100ЦА, СКАТ-100Ц-С, СКАТ-100ЦА-С |
от 0,1 до 35 |
|
Диапазон измерений силы постоянного тока положительной или отрицательной полярности (среднее значение), мА - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С СКАТ-70Ц-Н, СКАТ-70ЦА-Н |
от 0,1 до 20 |
|
- для модификаций СКАТ-100Ц, СКАТ-100ЦА, СКАТ-100Ц-С, СКАТ-100ЦА-С |
от 0,1 до 15 |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С СКАТ-70Ц-Н, СКАТ-70ЦА-Н |
±(2,0+0,1-((50/Г) -1))* |
|
- для модификаций СКАТ-100Ц, СКАТ-100ЦА, СКАТ-100Ц-С, СКАТ-100ЦА-С |
±(2,0+0,1-((35/Г) -1))* |
|
Пределы допускаемой относительной погрешности измерений силы постоянного тока положительной или отрицательной полярности (среднее значение), % - для модификаций СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-70Ц-С, СКАТ-70ЦА-С СКАТ-70Ц-Н, СКАТ-70ЦА-Н |
±(2,0+0,1-((20/I) -1))* |
|
- для модификаций СКАТ-100Ц, СКАТ-100ЦА, СКАТ-100Ц-С, СКАТ-100ЦА-С |
±(2,0+0,1-((15/I) -1))* |
|
Примечание: U - измеренное значение напряжения, кВ; I - измеренное значение силы тока, мА |
Таблица 3 - Основные технические характеристики
|
Характеристика |
Значение |
|
Параметры электрического питания:
|
от 198 до 242 от 49 до 51 5 |
|
Максимальная полная мощность, потребляемая аппаратом, В-A, не более |
2800 |
Продолжение таблицы 3
|
Характеристика |
Значение |
|
Максимальная выходная мощность в режиме работы аппарата на переменном токе, Вт, не менее |
2000 |
|
Максимальная выходная мощность в режиме работы аппарата на постоянном токе, Вт, не менее |
700 |
|
Максимальное время работы аппарата в повторно-кратковременном режиме на переменном токе с перерывами между включениями не менее 20 минут при мощности: | |
|
- свыше 1,8 кВт, мин, не более |
3 |
|
- от 1,5 до 1,8 кВт, мин, не более |
6 |
|
- от 1,0 до 1,5 кВт, мин, не более |
15 |
|
- до 1,0 кВт, ч, не более |
3 |
|
Максимальное время работы аппарата в повторно-кратковременном режиме на постоянном токе с перерывами между включениями не менее 20 минут при мощности: | |
|
- свыше 0,6 кВт, мин, не более |
3 |
|
- от 0,4 до 0,6 кВт, мин, не более |
10 |
|
- до 0,4 кВт, ч, не более |
1 |
|
Габаритные размеры, мм, не более | |
|
Блока управления СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, | |
|
СКАТ-70ЦА-К, СКАТ-100Ц, СКАТ-100ЦА | |
|
-высота |
420 |
|
-ширина |
340 |
|
-длина |
220 |
|
Блока управления СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-100Ц-С, | |
|
СКАТ-100ЦА-С | |
|
-высота |
180 |
|
-ширина |
450 |
|
-длина |
300 |
|
Блока управления СКАТ-70Ц-Н, СКАТ-70ЦА-Н | |
|
-высота |
200 |
|
-ширина |
420 |
|
-длина |
350 |
|
Высоковольтного блока СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-С, | |
|
СКАТ-70ЦА-С, СКАТ-70Ц-Н, СКАТ-70ЦА-Н | |
|
-высота |
650 |
|
-ширина |
375 |
|
-длина |
360 |
|
Высоковольтного блока СКАТ-70Ц-К, СКАТ-70ЦА-К | |
|
-высота |
660 |
|
-ширина |
460 |
|
-длина |
350 |
|
Высоковольтного блока СКАТ-100Ц, СКАТ-100ЦА | |
|
СКАТ-100Ц-С, СКАТ-100ЦА-С | |
|
-высота |
1020 |
|
-ширина |
420 |
|
-длина |
650 |
Окончание таблицы 3
|
Характеристика |
Значение |
|
Масса, кг, не более Блока управления СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-К, СКАТ-70ЦА-К, СКАТ-100Ц, СКАТ-100ЦА |
14 |
|
Блока управления СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-100Ц-С, СКАТ-100ЦА-С |
17,5 |
|
Блока управления СКАТ-70Ц-Н, СКАТ-70ЦА-Н |
15 |
|
Высоковольтного блока СКАТ-70Ц, СКАТ-70ЦА, СКАТ-70Ц-С, СКАТ-70ЦА-С, СКАТ-70Ц-Н, СКАТ-70ЦА-Н |
29 |
|
Высоковольтного блока СКАТ-70Ц-К, СКАТ-70ЦА-К |
35 |
|
Высоковольтного блока СКАТ-100Ц, СКАТ-100ЦА, СКАТ-100Ц-С, СКАТ-100ЦА-С |
80 |
|
Условия эксплуатации:
|
от -10 до +40 95 от 84 до 106,7 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ в нормальных условиях применения, ч, не менее |
8000 |
|
Среднее время восстановления, ч, не менее |
8 |
