Назначение средства измерений:
Системы контроля монтажа УЛЕЙ (далее - системы) предназначены для воспроизведений напряжения постоянного и переменного тока, воспроизведений силы постоянного тока, измерений электрического сопротивления постоянному току, электрической емкости, электрического сопротивления изоляции, испытаний электрической прочности изоляции с целью выявления дефектов монтажно-кабельной продукции при разработке, производстве и испытаниях электротехнических изделий.
Внешний вид.
Системы контроля монтажа
Рисунок № 1
Внешний вид.
Системы контроля монтажа
Рисунок № 2
Внешний вид.
Системы контроля монтажа
Рисунок № 3
Внешний вид.
Системы контроля монтажа
Рисунок № 4
Общие сведения
Дата публикации - 04.03.2024
Срок свидетельства -
Номер записи - 193343
ID в реестре СИ - 1414885
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УЛЕЙ-04-960, УЛЕЙ-04-1024, УЛЕЙ-01-900, УЛЕЙ-01-700, УЛЕЙ-01-256, УЛЕЙ-01-1536, УЛЕЙ-01-1408, УЛЕЙ,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№568 от 2024.02.29 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Системы контроля монтажа (УЛЕЙ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86250-22 |
Системы контроля микросхем памяти, ДЕТЕРМИНАЛ-МАТРИЦА Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86536-22 26.08.2027 |
Комплексы мобильные переносные, МПК-24 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88789-23 12.04.2028 |
Микроомметры, Е6-42 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
90948-24 11.01.2029 |
Системы измерения параметров пластин, ИУС-7Р Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
91347-24 20.02.2029 |
Мегаомметры, Е6-46 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
91444-24 |
Системы контроля монтажа, УЛЕЙ Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.
Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.
Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.
Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Системы контроля монтажа (УЛЕЙ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 13 | 13 | 9 | 4 | 0 | 13 | 9 | 4 |
Стоимость поверки Системы контроля монтажа (УЛЕЙ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) систем включает общее программное обеспечение (ОПО) - операционную систему MS Windows 7 и встроенное специальное программное обеспечение (далее по тексту - СПО) «СОТА».
СПО разделено на метрологически значимую и метрологически не значимую части. Оно позволяет задавать параметры измерений. С помощью СПО проводится управление процессами измерений. Метрологические характеристики систем нормированы с учетом влияния метрологически значимой части СПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные СПО систем приведены в таблице 1.
Таблица 1 - Идентификационные данные СПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование СПО |
«СОТА» |
|
Номер версии СПО (идентификационный код) |
1.ХХ* |
|
Цифровой идентификатор СПО |
- |
|
Примечание: * - первая цифра номера версии (идентификационного номера ПО) отвечает за метрологически значимую часть ПО. Оставшаяся часть номера версии отвечает за метрологически незначимую часть ПО. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку на корпус систем типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Устройство и работа» руководства по эксплуатации ЛДПА.411713.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2316 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
ЛДПА.411713.000 ТУ «Система контроля монтажа УЛЕЙ. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Остек-Электро» (ООО «Остек-Электро») ИНН 7731483966
Адрес юридического лица: 121467, г. Москва, ул. Молдавская, д. 5, стр. 2
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ № 2 (ком. № 15)
Правообладатель
Общество с ограниченной ответственностью «Остек-Электро» (ООО «Остек-Электро») ИНН 7731483966
Адрес юридического лица: 121467, г. Москва, ул. Молдавская, д. 5, стр. 2 Изготовители
Общество с ограниченной ответственностью «Остек-Электро» (ООО «Остек-Электро») ИНН 7731483966
Адрес: 121467, г. Москва, ул. Молдавская, д. 5, стр. 2
Принцип действия систем при воспроизведении напряжения постоянного и переменного тока, воспроизведении силы постоянного тока основан на линейном регулировании выходного напряжения при помощи транзисторного усилителя, охваченного петлей отрицательной обратной связи. Усилитель имеет два аналоговых управляющих входа: вход задания уровня ограничения выходного напряжения и вход задания уровня ограничения выходного тока. Задание уровней ограничения напряжения тока производиться при помощи напряжения на выходах ЦАП. Усилитель имеет две петли отрицательной обратной связи: по напряжению и по току. В качестве датчика силы тока используется шунт.
Принцип действия систем при измерении электрического сопротивления постоянному току основан на генерации постоянного тока между двумя точками от стабильного источника силы постоянного тока и измерении падения напряжения постоянного тока. Измерения могут выполняться как по двух-, так и четырехпроводной схемам измерения. Далее по закону Ома вычисляется электрическое сопротивление цепи.
Принцип действия систем при измерении электрического сопротивления изоляции осуществляется путем подачи напряжения постоянного тока на испытываемые цепи и измерении значения протекающей силы постоянного тока. Далее по закону Ома вычисляется электрические сопротивление изоляции. Измерения могут выполняться между двумя точками, между группой точек и другой группой точек, и между группой точек и всеми другими точками.
Принцип действия систем при измерении электрической емкости основан на измерении времени протекания процесса заряда электрической емкости до 5 В. При этом регистрируется уровень нарастания электрического напряжения за определенное время при заданной силе постоянного тока.
Принцип действия систем при измерении испытании диэлектрической прочности изоляции осуществляется путем подачи напряжения постоянного или переменного тока на испытываемые цепи с последующей регистрацией протекающего тока утечки. Испытания могут выполняться между двумя точками, между группой точек и другой группой точек, и между группой точек и всеми другими точками.
Системы представляют собой многофункциональный прибор на основе базового крейта с установленными в него функциональными модулями и с прикрепленной переходной панелью. В состав базового крейта могут входить следующие типы модулей:
- низковольтный модуль, обеспечивающий измерение электрического сопротивления, электрической ёмкости, напряжения;
- высоковольтный модуль напряжения постоянного тока (опционально). Обеспечивает измерение сопротивления электрической изоляции цепей, испытание
диэлектрической прочности изоляции цепей напряжением постоянного тока;
(опционально). напряжением
- высоковольтный Обеспечивает испытание
модуль напряжения переменного тока диэлектрической прочности изоляции цепей
переменного тока.
- высоковольтный
коммутационный модуль
(опционально).
Обеспечивает
коммутацию переходных панелей на нужный выход низковольтного и высоковольтных модулей напряжения постоянного и переменного тока для проведения измерений данных модулей в нужной точке контролируемого изделия;
Системы могут комплектоваться генератором 500 В^А, который позволяет увеличивать выходную мощность при воспроизведении напряжения переменного тока.
Системы могут функционировать в автоматическом и ручном режиме работы. Результаты измерений передаются на внешний ПК через интерфейс связи Ethernet.
В системах реализованы режимы самодиагностики и калибровки (опционально) внутренних модулей.
Конструктивно системы строятся на базе крейтов (модулей Б) и могут быть выполнены в следующих вариантах исполнения:
-
- УЛЕЙ модуль Б: базовый крейт для установки на рейки в стойках или иных конструкциях;
-
- УЛЕЙ модуль А: модуль Б, установленный во внешнем корпусе со смонтированной в корпус коммутационной панелью для эксплуатации на столе или подкатных тележках;
-
- УЛЕЙ модуль С: исполнение в виде многосекционной стойки с установленными в нее модулями Б со смонтированными на стойке или столе коммутационными панелями.
В зависимости от модификации системы отличаются между собой составом модулей, диапазонами измерений физических величин и имеют следующее обозначение:
УЛЕЙ-ХХ-ХХХХ. где:
«NN» указывается номер модификации
01 - Настольное исполнение (исполнение УЛЕЙ модуль А);
02 - Исполнение для встраивания (исполнение УЛЕЙ модуль Б);
03 - Стойка без возможности объединения нескольких систем в одну (исполнение УЛЕЙ модуль С);
04 - Стойка с возможностью объединения нескольких систем в одну (исполнение УЛЕЙ модуль С);
05 - Интерактивное рабочее место (исполнение УЛЕЙ модуль С).
«ХХХХ» - количество каналов высоковольтных коммутационных модулей от 64 до 90 000 штук.
Системы имеют модульную архитектуру, которая позволяет наращивать количество каналов и функциональность за счет установки различных высоковольтных модулей.
Для предотвращения несанкционированного доступа винты крепления корпуса систем пломбируются специальными наклейками, при повреждении которых остается несмываемый след.
Маркировочная табличка системы с серийным номером, нанесенным типографским методом в виде цифрового кода, расположена на задней панели корпуса.
Общий вид систем с указанием места ограничения доступа к местам настройки, места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 1-3. Способ ограничения доступа к местам настройки путем закрытия крепежного винта, пломбой в виде наклейки разрушающейся при повреждении. Нанесение знака поверки на системы в обязательном порядке не предусмотрено.
Место нанесения серийного номера
Место ограничения доступа к местам настройки
Место нанесения знака утверждения типа

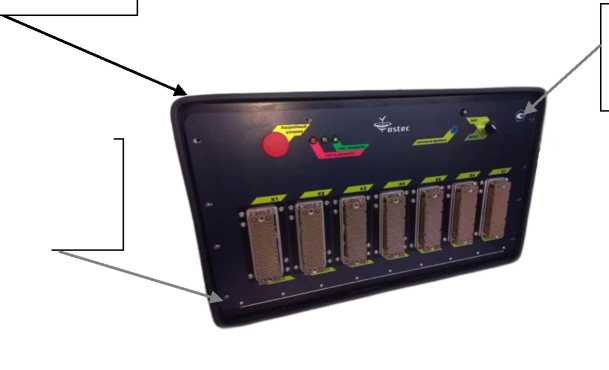

Рисунок 1 - Общий вид систем исполнения УЛЕЙ модуль А с указанием места ограничения доступа к местам настройки, места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения знака утверждения типа
Место ограничения доступа к местам настройки

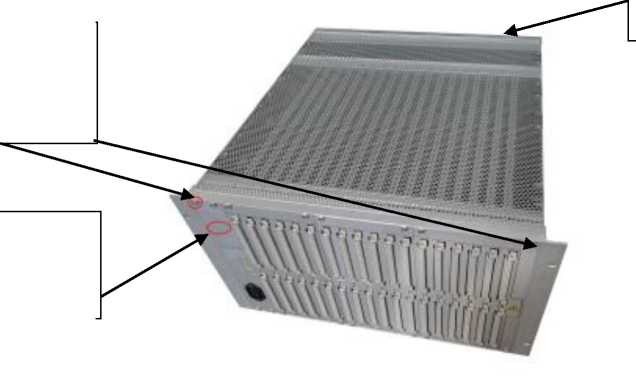

Рисунок 2 - Общий вид систем исполнения УЛЕЙ модуль Б с указанием места ограничения доступа к местам настройки, места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения серийного номера

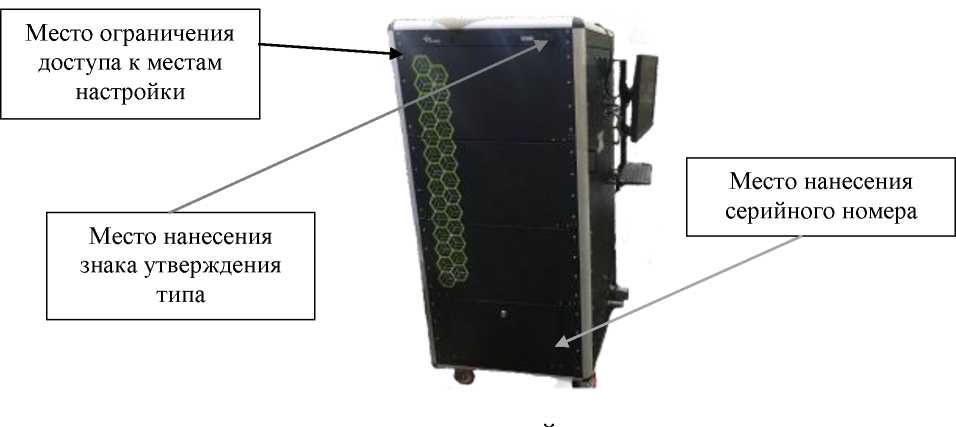

Рисунок 3 - Общий вид исполнения систем УЛЕЙ модуль С с указанием места ограничения доступа к местам настройки, места нанесения знака утверждения типа, места нанесения серийного номера

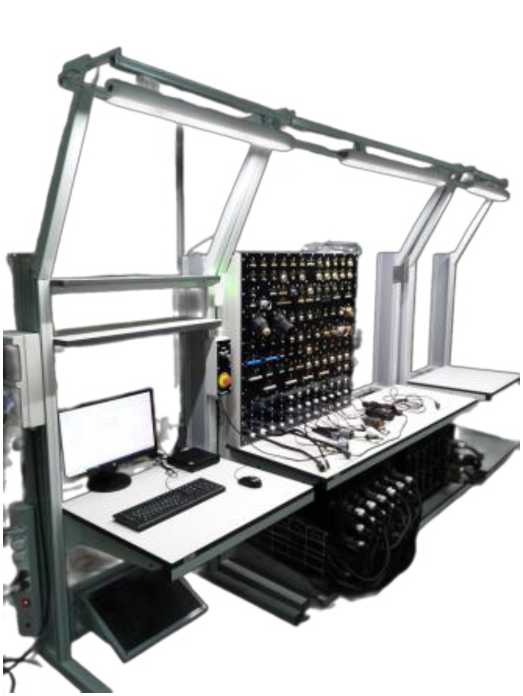

Рисунок 4 - Общий вид исполнения систем УЛЕЙ модуль С в виде интерактивного рабочего

места
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Система контроля монтажа УЛЕЙ |
ЛДПА.411713.000 |
1 шт. |
|
Руководство по эксплуатации |
ЛДПА.411713.000 РЭ |
1 экз. |
|
Формуляр |
ЛДПА.411713.000ФО |
1 экз. |
|
Комплект ЗИП-О |
- |
1 шт. |
|
Блок поверочный БП-12М* |
ЛДПА.441329.001 |
1 шт. |
|
Генератор 500 В^А* |
- |
1 шт. |
|
Примечания * - поставляется по требованию заказчика | ||
Таблица 2 - Метрологические характеристики
|
Характеристика |
Значение |
|
Диапазоны воспроизведений напряжения постоянного тока, В1) |
от 0,1 до 20,0 от 0,1 до 2120,0 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, %:
|
±2,0 ±5,0 |
|
Диапазоны воспроизведений напряжения переменного тока с частотой (50±1) Гц, В:
|
от 50 до 1500 от 100 до 1500 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока с частотой (50±1) Гц без подключения генератора 500 В^А, %:
|
±10,0 ±5,0 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения переменного тока с частотой (50±1) Гц с подключением генератора 500 В^А, В |
±(0,03^вос2) + 5) |
|
Диапазон воспроизведений силы постоянного тока, А |
от 0,0001 до 2 |
|
Пределы допускаемой относительной погрешности воспроизведений силы постоянного тока, % |
±0,5 |
|
Диапазон измерений электрического сопротивления изоляции, МОм |
от 0,05 до 5000 |
|
Характеристика |
Значение |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления изоляции, %:
|
±5,0 ±10,0 |
|
Диапазон измерений электрического сопротивления постоянному току по двухпроводной схеме, Ом |
от 1 до 10^ 10е |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току по двухпроводной схеме, % |
±1,0 |
|
Диапазон измерений электрического сопротивления постоянному току по четырехпроводной схеме, Ом |
от 0,001 до 1040е |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току по четырехпроводной схеме, %:
|
±1,0 ±0,5 |
|
Диапазон измерений электрической емкости, пФ |
от 100,0 до 10,09 |
|
Пределы допускаемой относительной погрешности измерений электрической емкости, %3) |
±10,0; ±15,0 |
|
Примечания:
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны установки времени выдержки испытательного напряжения, с: - без подключения генератора 500 ВА |
от 0,01 до 99 |
|
- c подключением генератора 500 В^А |
от 1 до 9999 |
|
Потребляемая мощность, В^А, не более: - для исполнения УЛЕЙ модуль А |
700,0 |
|
- для исполнения УЛЕЙ модуль Б |
е00,0 |
|
- для исполнения УЛЕЙ модуль С |
2000,0 |
|
Номинальное напряжение питания от сети переменного напряжения при номинальной частоте 50 Гц, В |
220 |
|
Габаритные размеры (длинахглубинахвысота), мм, не более: - для исполнения УЛЕЙ модуль А |
700х700х500 |
|
- для исполнения УЛЕЙ модуль Б |
437x485x265 |
|
- для исполнения УЛЕЙ модуль С |
800x800x1800 |
|
Масса без учета ЗИП-О и ПЭВМ, кг, не более: - для исполнения УЛЕЙ модуль А |
55 |
|
- для исполнения УЛЕЙ модуль Б |
35 |
|
- для исполнения УЛЕЙ модуль С |
500 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха при температуре +25 °С, не более, % |
80 |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20 ООО |
