Номер по Госреестру СИ: 91006-24
91006-24 Термогигрометры портативные
(В7-ТГ)
Назначение средства измерений:
Термогигрометры портативные В7-ТГ (далее по тексту - термогигрометры) предназначены для измерений температуры и относительной влажности окружающей среды.
Внешний вид.
Термогигрометры портативные
Рисунок № 1
Внешний вид.
Термогигрометры портативные
Рисунок № 2
Внешний вид.
Термогигрометры портативные
Рисунок № 3
Внешний вид.
Термогигрометры портативные
Рисунок № 4
Внешний вид.
Термогигрометры портативные
Рисунок № 5
Внешний вид.
Термогигрометры портативные
Рисунок № 6
Общие сведения
Дата публикации - 17.01.2024
Срок свидетельства - 16.01.2029
Номер записи - 192908
ID в реестре СИ - 1413553
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Термогигрометр портативный В7-ТГ, мод.В7-ТГ83В, Термогигрометр портативный В7-ТГ, мод.В7-ТГ83,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2948 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
№67 от 2024.01.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Термогигрометры портативные (В7-ТГ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79910-20 02.12.2025 |
Меры шероховатости поверхности , В7-МШ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
80596-20 31.12.2025 |
Толщиномеры покрытий , В7-517, В7-527, В7-537, В7-557, В7-К2, В7-К3, В7-К4 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81067-21 05.03.2026 |
Толщиномеры ультразвуковые, В7-217, В7-227, В7-237, В7-287, В7-297 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89140-23 26.05.2028 |
Блескомеры фотоэлектрические , БФ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91006-24 16.01.2029 |
Термогигрометры портативные, В7-ТГ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91412-24 26.02.2029 |
Анемометры комбинированные, В7-А Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91468-24 01.03.2029 |
Дата-логгеры одноразовые, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
91932-24 22.04.2029 |
Дата-логгеры портативные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года; 1 год (при поверке канала измерений относительной влажности) |
|
91933-24 22.04.2029 |
Дата-логгеры стационарные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года; 1 год (при поверке канала измерений относительной влажности) |
|
92062-24 06.05.2029 |
Термометры электронные пищевые, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
92069-24 07.05.2029 |
Вискозиметры проточные чашечные, ВЗ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Термогигрометры портативные (В7-ТГ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Термогигрометры портативные (В7-ТГ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Термогигрометры портативные В7-ТГ имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации и устанавливается в термогигрометры на заводе-изготовителе во время производственного цикла.
Влияние встроенного ПО учтено при нормировании метрологических характеристик термогигрометра.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО термогигрометра приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmwire |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Инструкция по эксплуатации» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ТУ 26.51.51-001-7717734230-2023 «Термогигрометры. Технические условия». Правообладатель
Общество с ограниченной ответственностью «Восток-7» (ООО «Восток-7»)
ИНН 7717734230
Юридический адрес: 129626, г. Москва, Рижский пр-д, д. 5, кв. 137
Телефон: +7 (495) 740-06-12
E-mail: info@vostok-7.ru
Изготовитель
Общество с ограниченной ответственностью «Восток-7» (ООО «Восток-7»)
ИНН 7717734230
Юридический адрес: 129626, г. Москва, Рижский пр-д, д. 5, кв. 137
Адрес места осуществления деятельности: 129085, г. Москва, пр-д Ольминского, д. 3А, оф. 929
Телефон: +7 (495) 740-06-12
E-mail: info@vostok-7.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66;
Web-сайт: www.vniims.ru, E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Восток-7» (ООО «Восток-7»)
ИНН 7717734230
Юридический адрес: 129626, г. Москва, Рижский пр-д, д. 5, кв. 137
Телефон: +7 (495) 740-06-12
E-mail: info@vostok-7.ru
Принцип действия термогигрометров основан на измерении и преобразовании сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей (датчиков). Результаты измерений отображаются на жидкокристаллическом дисплее.
Принцип измерения температуры основан на зависимости электрического сопротивления или ТЭДС первичного преобразователя (датчика) от измеряемой температуры, принцип измерения относительной влажности - на изменении электрической емкости датчиков в зависимости от диэлектрической проницаемости диэлектрика, используемого в качестве влагочувствительного слоя.
Термогигрометры портативные В7 имеют следующие модификации: В7-ТГ61, В7-ТГ61+, В7-ТГ83, В7-ТГ83В. Модификации различаются между собой по метрологическим и техническим характеристикам, а также по конструктивному исполнению и функциональным возможностям.
Термогигрометры представляют собой переносные многофункциональные микропроцессорные приборы и состоят из электронного блока, размещенного в пластиковом корпусе, и съемных (модификации В7-ТГ61, В7-ТГ61+) или несъемных (модификации В7-ТГ83, В7-ТГ83В) измерительных зондов. Электронный блок состоит из микропроцессора, цифрового жидкокристаллического дисплея и панели управления. На тыльной стороне корпуса имеется закрываемый отсек для установки элементов питания. Термогигрометры модификаций В7-ТГ61, В7-ТГ61+ имеют съемный защитный чехол с креплением для измерительного зонда и оснащены разъемом для подключения термоэлектрических преобразователей (ТП) с номинальной статической характеристикой (НСХ) преобразования типа «K» по ГОСТ Р 8.5852001, а также штатным ТП бескорпусного исполнения с открытым рабочим спаем.
Заводской номер термогигрометров в виде цифрового обозначения, состоящего из арабских цифр, наносится на наклейку, прикрепляемую к тыльной стороне корпуса или под крышку батарейного отсека.
Фотографии общего вида термогигрометров приведены на рисунках 1-4. Места нанесения заводского номера приведены на рисунке 5. Цветовая гамма корпуса термогигрометров может быть изменена по решению предприятия-изготовителя в одностороннем порядке.
Пломбирование термогигрометров не предусмотрено. Конструкция корпуса термогигрометров позволяет нанести знак поверки на средство измерений.

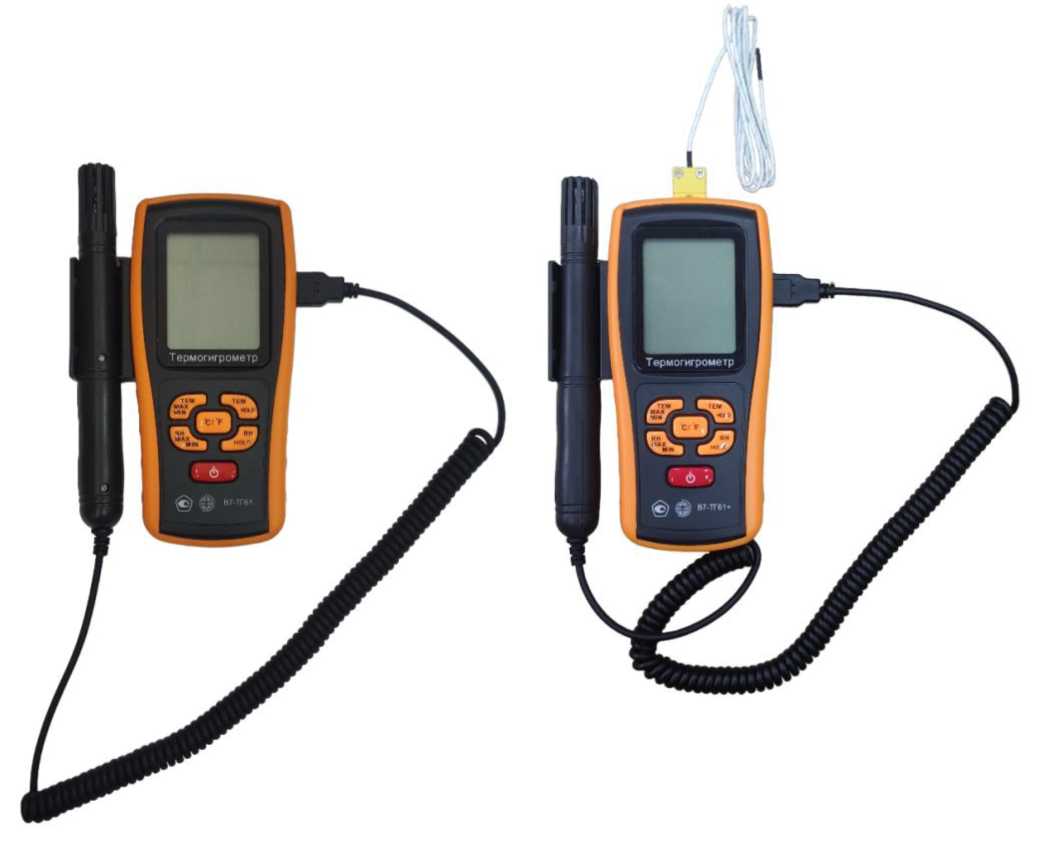

Рисунок 1 - Общий вид термогигрометров портативных модификации В7-ТГ61, В7-ТГ61+
Термогигромечр В7-ТГ83 ® й'

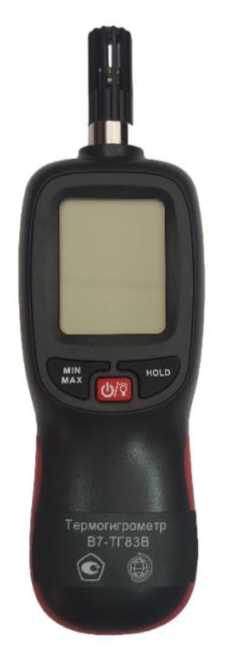

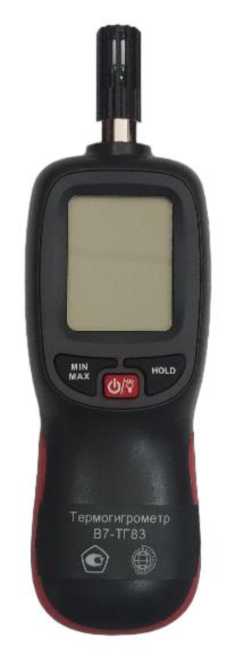

Рисунок 2 - Общий вид термогигрометров портативных модификации В7-ТГ83, В7-ТГ83В

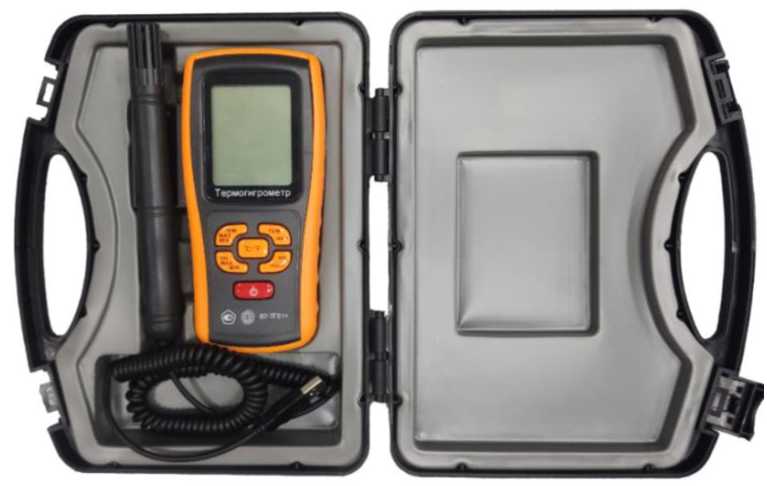

Рисунок 3 - Термогигрометр В7-ТГ61 в кейсе
В7-ТГ61, В7-ТГ61+
Места
Места
нанесения
нанесения заводского номера
заводского
номера
СИ 22227214
CH 222212X2
В7-ТГ83, В7-ТГ83В
Рисунок 4 - Места нанесения заводского номера
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Термогигрометр портативный |
В7-ТГ |
1 шт. |
|
Зонд (1) |
- |
1 шт. |
|
Штатный ТП К-типа (2) |
- |
1 шт. |
|
Батарея питания |
в зависимости от модификации |
в зависимости от модификации |
|
Кейс для переноски и транспортирования (2) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Примечания:
| ||
Метрологические и основные технические характеристики термогигрометров приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
В7-ТГ61 |
В7-ТГ61+ |
В7-ТГ83 |
В7-ТГ83В | |
|
Диапазон измерений температуры, °С |
от -10 до +50 |
от -20 до +70 | ||
|
Диапазон измерений температуры при помощи сменных ТП с НСХ типа «К», °С |
от -20 до +1200 |
от -20 до +1200 |
- |
- |
|
Диапазон измерений относительной влажности, % |
от 5 до 98 | |||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,0 | |||
|
Пределы допускаемой абсолютной погрешности измерений температуры при помощи сменных ТП с НСХ типа «К» (без учета погрешности ТП), °С |
±2 |
- | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры термогигрометра в комплекте со штатным ТП с НСХ типа «К» в диапазоне от 0 до +300 °С, °С |
±4 |
- | ||
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды от +10 до +50 °С (до +70 °С - для В7-ТГ83(В))) |
±5,0 |
±5,0 |
±4,0 |
±4,0 |
|
Разрешающая способность дисплея термогигрометра при измерении:
|
0,1; 1 0,1 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - В7-ТГ61 |
150x82x28 |
|
- В7-ТГ61+ |
150x82x28 |
|
- В7-ТГ83 |
184x56x36 |
|
- В7-ТГ83В |
184x56x36 |
|
Масса, г, не более: - В7-ТГ61, В7-ТГ61+ |
300 |
|
- В7-ТГ83, В7-ТГ83В |
135 |
|
Напряжение питания постоянного тока (от сменных батарей), В: - В7-ТГ61, В7-ТГ61+ |
9 |
|
- В7-ТГ83, В7-ТГ83В |
4,5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха,°С - В7-ТГ61, В7-ТГ61+ |
от -10 до +50, |
|
- В7-ТГ83, В7-ТГ83В |
от -20 до +70 |
|
- относительная влажность, %, не более - В7-ТГ61, В7-ТГ61+ (для электронного блока) |
80 |
|
- В7-ТГ83, В7-ТГ83В |
98 |
|
Средняя наработка до отказа, ч, не менее |
30000 |
|
Средний срок службы, лет, не менее |
8 |
