Номер по Госреестру СИ: 81067-21
81067-21 Толщиномеры ультразвуковые
(В7-217, В7-227, В7-237, В7-287, В7-297)
Назначение средства измерений:
Толщиномеры ультразвуковые В7-217, В7-227, В7-237, В7-287, В7-297 (далее по тексту - толщиномеры) предназначены для измерений толщины изделий из различных металлов и их сплавов, в том числе изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция) при одностороннем доступе к поверхности контроля.

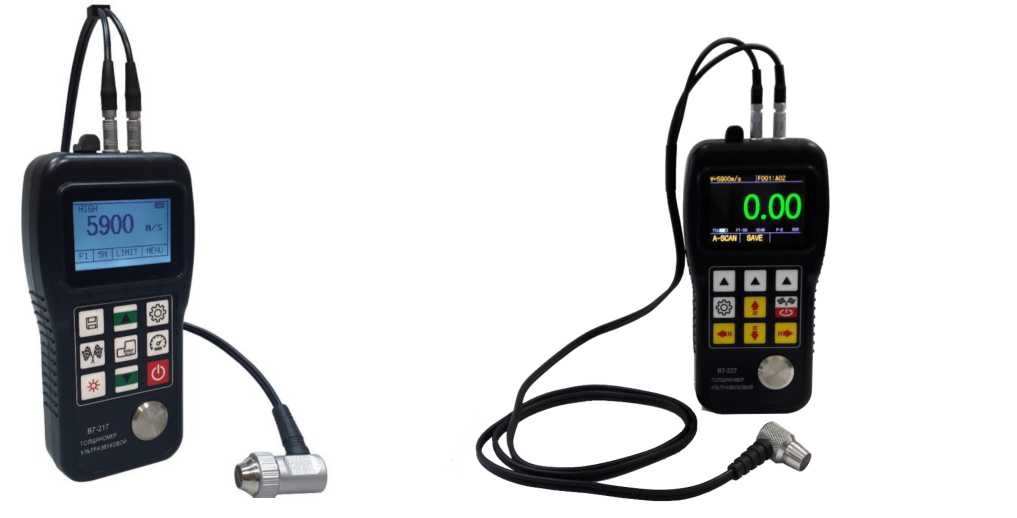

Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 1

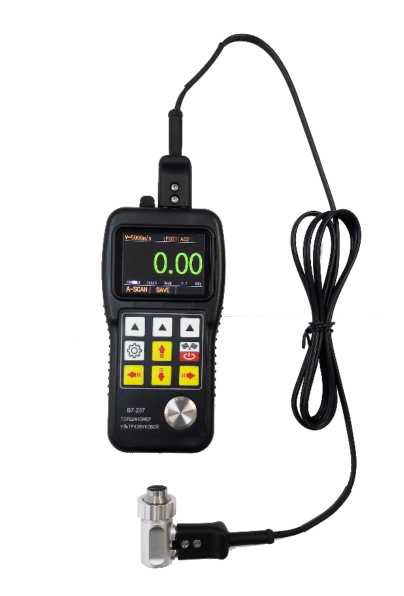

Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 2

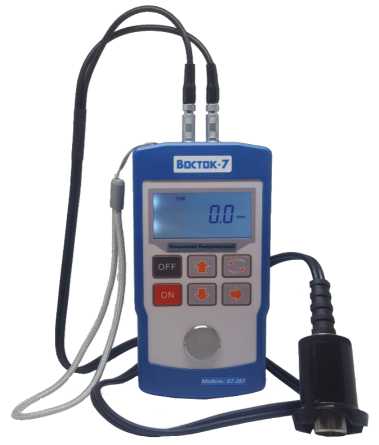

Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 3

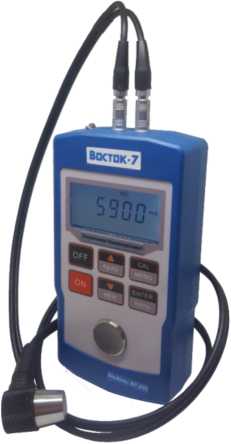

Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 4
Программное обеспечение
Толщиномеры имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор и обработка данных измерений.
За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти толщиномеров и защищено кодом производителя. При работе с толщиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения толщиномеров соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО толщиномеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | ||||
Модификация толщиномера |
В7-217 |
В7-227 |
В7-237 |
В7-287 |
В7-297 |
Идентификационное наименование ПО |
- |
- |
- |
- |
- |
Номер версии (идентификационный номер) ПО |
- |
1.29RS и выше |
1.29RS и выше |
- |
- |
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на шильдик на задней панели толщиномера и титульные листы руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 «Процедура измерения» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым В7-217, В7-227, В7-237, В7-287, В7-297ТУ 26.51.66-001-11548758-2019 Толщиномеры ультразвуковые моделей В7-217, В7-
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.
Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и пленочную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 4 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.
Толщиномеры отличаются друг от друга диапазоном измерений, пределами допускаемой погрешности измерений, программным обеспечением, типом используемых сменных преобразователей и внешним видом.
Внешний вид толщиномеров представлен на рисунке 1.
В7-217
В7-227
В7-237
В7-287
В7-297
Рисунок 1 - Внешний вид толщиномеров ультразвуковых
В7-217, В7-227, В7-237, В7-287, В7-297
Пломбировка толщиномеров для предотвращения несанкционированного доступа не предусмотрена.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Блок электронный (без батареек) |
1 шт. | |
Преобразователь |
1 шт. 1 ’ | |
Ёмкость для контактной смазки |
1 шт. | |
Упаковочный кейс |
1 шт. | |
Диск с ПО |
1 шт. 2) | |
Кабель USB |
1 шт. 2) | |
Калибровочные образцы / меры толщины |
1 компл.3) | |
Защитный чехол электронного блока из кож. заменителя |
- |
1 шт.3) |
Контактная смазка (стандартная или высокотемпературная) |
- |
1 шт. 3) |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 203-34-2020 |
1 экз. |
|
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений толщины (по стали), мм В7-217
|
от 0,8 до 300,0 от 1,0 до 75,0 от 4,0 до 80,0 |
В7-227
|
от 1,0 до 200,0 от 3,0 до 300,0 от 2,0 до 20,0 от 4,0 до 80,0 от 4,0 до 80,0 от 0,8 до 10,0 от 0,8 до 12,0 от 2,0 до 200,0 от 3,0 до 18,0Х) |
В7-237 - преобразователь ТС510 |
от 2,0 до 200,0 от 3,0 до 18,0Х) |
В7-287
|
от 1,0 до 300,0 от 2,0 до 200,0 от 2,0 до 300,0 от 0,8 до 100,0 |
В7-297
|
от 2,0 до 300,0 от 3,0 до 35,0Х) от 2,0 до 100,0 от 0,7 до 90,0 |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм В7-217
|
±(0,005H+0,1) |
В7-227
в диапазоне измерений от 2,0 до 10,0 мм включ. в диапазоне измерений св. 10,0 до 200,0 мм
в диапазоне измерений от 3,0 до 50,0 мм включ. в диапазоне измерений св. 50,0 до 300,0 мм
|
±0,1 ±(0,01H+0,05) ±(0,01H+0,1) ±(0,01H+1) ±(0,01H+O,O5) ±(0,01H+0,1) ±(0,01H+0,1) ±(0,01H+0,1) ±(0,01H+0,05) |
В7-237 - преобразователь ТС510 |
±(0,01H+0,05) |
В7-287
в диапазоне измерений от 1,0 до 100,0 мм включ. в диапазоне измерений св. 100,0 до 300,0 мм
в диапазоне измерений от 2,0 до 100,0 мм включ. в диапазоне измерений св. 100,0 до 200,0 мм
в диапазоне измерений от 2,0 до 90,0 мм включ. в диапазоне измерений св. 90,0 до 300,0 мм
в диапазоне измерений от 0,8 до 40,0 мм включ. в диапазоне измерений св. 40,0 до 100,0 мм |
±(0,005H+0,1) ±(0,01H+1) ±(0,005H+0,1) ±(0,01H+1) ±(0,005H+0,1) ±(0,01H+1) ±(0,005H+0,1) ±(0,01H+1) |
В7-297
в диапазоне измерений от 2,0 до 10,0 мм включ. в диапазоне измерений св. 10,0 до 300,0 мм
в диапазоне измерений от 2,0 до 9,0 мм включ. в диапазоне измерений св. 90,0 до 100,0 мм
в диапазоне измерений от 0,7 до 40,0 мм включ. в диапазоне измерений св. 40,0 до 90,0 мм |
±0,5 ±(0,01H+1) ±(0,005H+0,1) ±(0,01H+1) ±(0,005H+0,1) ±(0,01H+1) |
1) через покрытие, в т.ч. коррозию; H - измеренное значение толщины, мм. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон скоростей распространения ультразвуковых волн, м/с |
от 1000 до 9999 |
Питание осуществляется от двух батарей типа АА напряжением, В |
3 |
Габаритные размеры, мм, не более: | |
- длина | |
В7-217 |
80 |
В7-227, В7-237 |
75 |
В7-287, В7-297 |
70 |
- ширина | |
В7-217 |
35 |
В7-227, В7-237 |
35 |
В7-287, В7-297 |
30 |
- высота | |
В7-217 |
160 |
В7-227, В7-237 |
150 |
В7-287, В7-297 |
125 |
Масса, г, не более | |
В7-217 |
320 |
В7-227, В7-237 |
200 |
В7-287, В7-297 |
250 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от 0 до + 35 |
