Номер по Госреестру СИ: 90857-23
90857-23 Автоцистерны
(Рустрак)
Назначение средства измерений:
Автоцистерны Рустрак (далее - автоцистерны или АЦ) являются транспортными мерами полной вместимости (далее ТМ) и предназначены для измерения объема светлых нефтепродуктов, транспортирования, временного хранения и механизированной заправки объектов.
Внешний вид.
Автоцистерны
Рисунок № 1
Внешний вид.
Автоцистерны
Рисунок № 2
Внешний вид.
Автоцистерны
Рисунок № 3
Внешний вид.
Автоцистерны
Рисунок № 4
Внешний вид.
Автоцистерны
Рисунок № 5
Внешний вид.
Автоцистерны
Рисунок № 6
Внешний вид.
Автоцистерны
Рисунок № 7
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)Адрес: 603950, г.Нижний Новгород, ул. Республиканская, д. 1
Тел.: 8 800 200 22 14
Факс: (831) 428- 57-48
E-mail: mail@nncsm.ru
Правообладатель
Общество с ограниченной ответственностью «Рустрак» (ООО «Рустрак»)
ИНН: 5257099304
Юридический адрес: 603002, г. Нижний Новгород, ул. Советская, д. 14, кв. 86
Телефон: (831) 225-00-55
Принцип действия АЦ основан на заполнении нефтепродуктом до указателя уровня топлива, соответствующего определенному объему. Слив осуществляется при помощи насоса или самотеком.
АЦ представляют собой, установленную на шасси, сварную металлическую емкость, оборудованную заливными горловинами (расширительными отсеками) прямоугольного сечения с указателем уровня топлива и дыхательными клапанами; волнорезами; технологическим шкафом с размещенным в нем устройством для слива топлива самотеком; самовсасывающим центробежным насосом (по заказу), счетчиком жидкости с топливораздаточным рукавом и заправочным пистолетом (по заказу), пеналами для напорно-всасывающих рукавов и ящиком для размещения запасных частей.
АЦ выпускаются в двух модификациях: Рустрак-АЦ-4389-6 и Рустрак-АЦ-5389-6, которые отличаются типом применяемого шасси и полной массой.
АЦ дополнительно могут комплектоваться узлом выдачи топлива (далее УВТ), предназначенным для измерения объема нефтепродукта при заправке объектов. УВТ устанавливается в ящике, расположенном на шасси, и комплектуется одним или несколькими счетчиками жидкости СЖ-ППО-40 (Государственные реестр № 59916-15).
АЦ окрашены в оранжевый цвет, на задней и боковых панелях располагаются надписи «ОГНЕОПАСНО», информационные знаки и устройства, обозначающие транспортное средство, перевозящее опасный груз.
На горловине АЦ при помощи клепок устанавливается маркировочная табличка с указанием сведений о модификации, производителе, дате изготовления и заводском номере. Заводской номер выполнен в виде буквенно-цифрового кода, наносится методом гравировки.
Фотографии общего вида АЦ представлены на рисунках 1-3, маркировочная табличка и место ее установки на рисунках 4 и 5, узел выдачи топлива (УВТ) представлен на рисунке 6, место пломбирования указателя уровня топлива от изменения положения, а также место нанесения знака поверки представлены на рисунке 7.

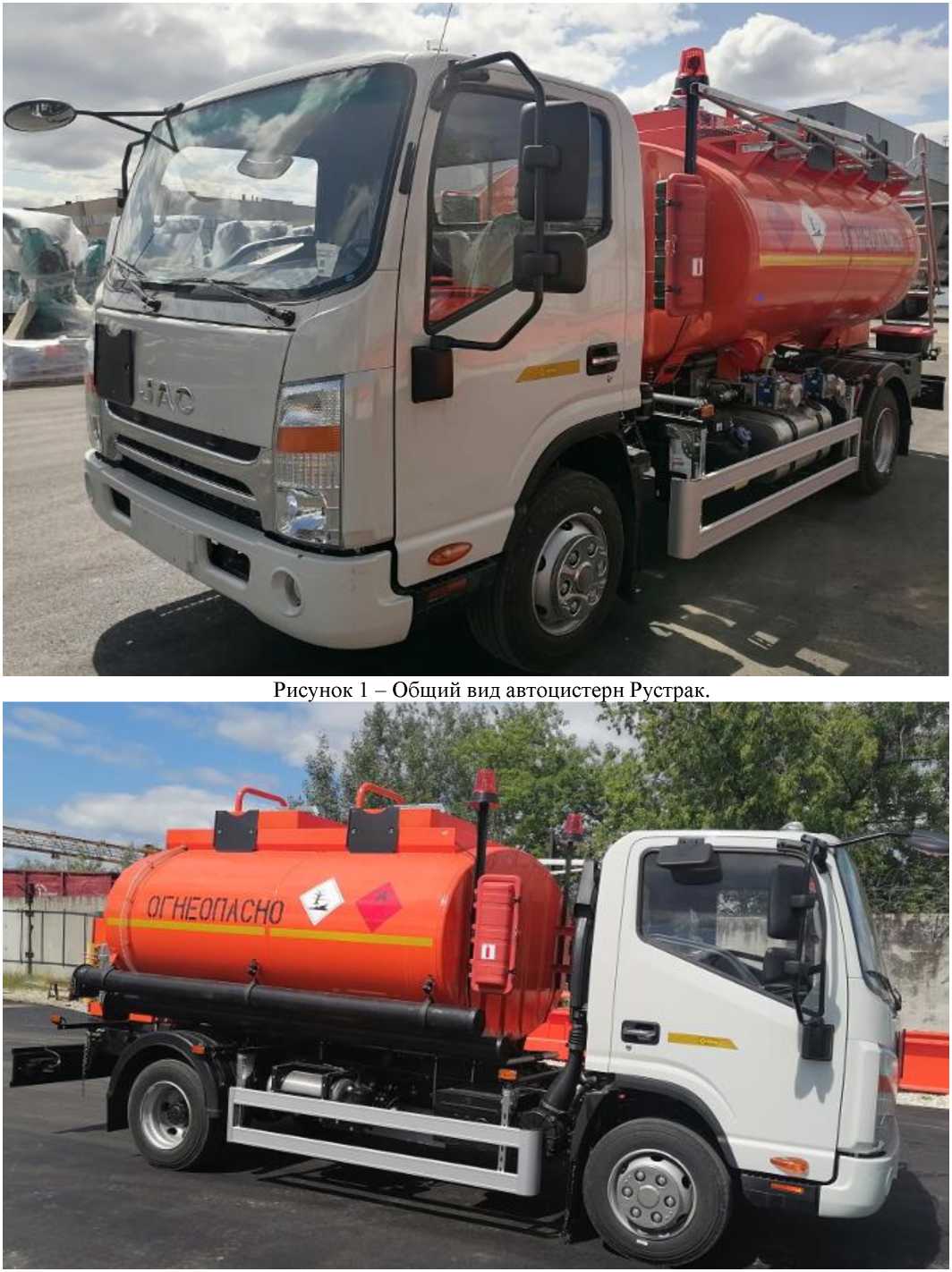

Рисунок 1 - Общий вид автоцистерн Рустрак чь здеапня

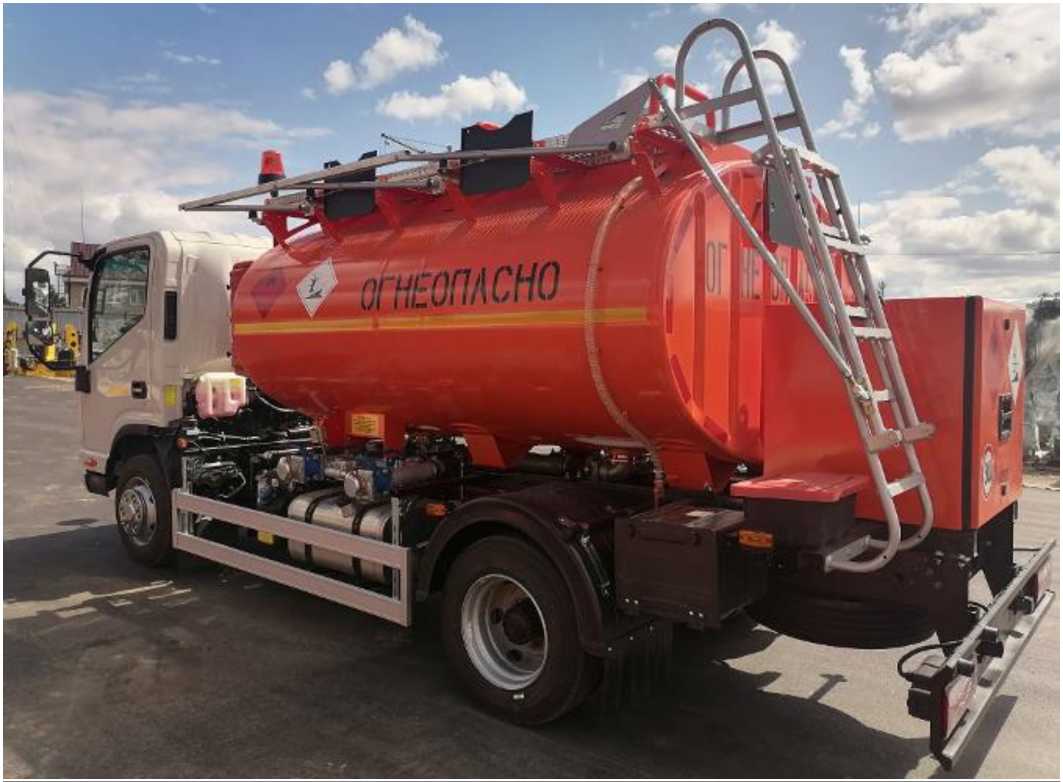

Рисунок 2 - Общий вид автоцистерн Рустрак.
_ | ||||
1' |
*г 4L1 | |||
Авюцютчриа Русгрж
№адн$ннацня:
09Г2Е
ОТ ТС
BKClHrtOCTb, ,1
НАНРИЛЛ КОРПУСА
КОРПУСА
1 ОТСЕК
ГОД ИЗГОТОВЛЕНИЯ
ШИШ» |М( W НЫЩ МК171 11ИЗ
ИСПЫТАТЕЛЬНОЕ ДАВЛЕНИЕ 0.0* № 2 ОПЕК
ВНЕШНЕЕ РАСЧЕТНОЕ ДАВГЕНИЕ 0^3 НПа [НКРЯНИ-АА кг РАРЕПНЯ ТЕМПЕРАТУРА ■SBUfl 1DNMIHIМКЛМ
ШШШМНШ ГС. (Г
ООО "РусТрак" Efl[^
НАИМЕНОВАНИЕ продукции
ДАТА И ВИД ИСПЫТАНИЯ КЛЕЙМО ОТК
Рисунок 4 - Образец маркировочной таблички
Маркировочная табличка Жг
Рисунок 5 - Место установки маркировочной таблички
Рисунок 3 - Общий вид автоцистерн Рустрак.

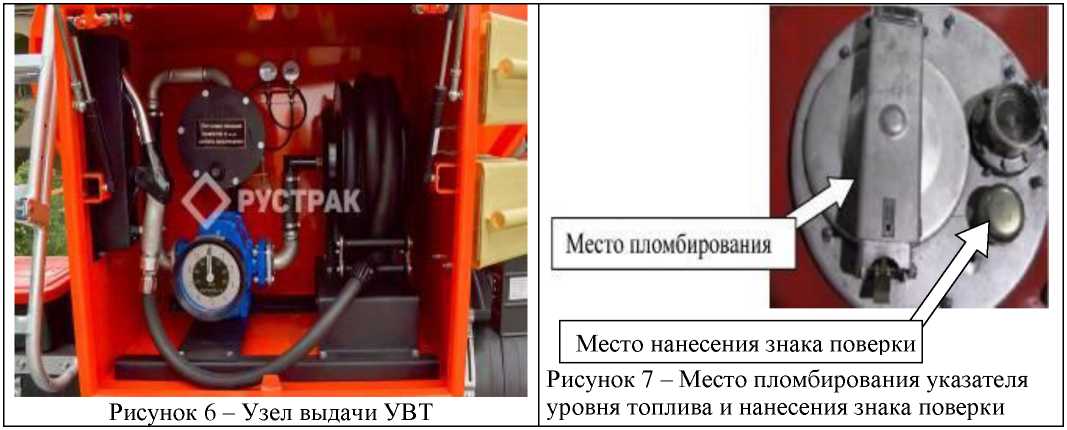

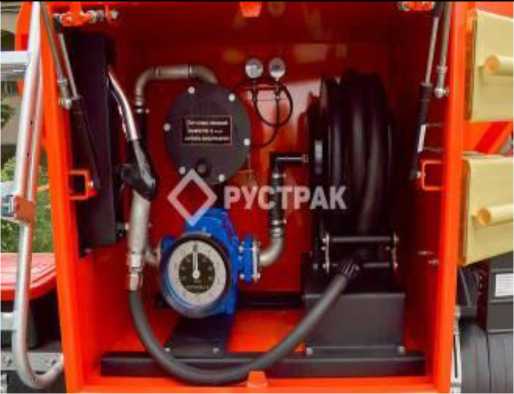

Рисунок 6 - Узел выдачи УВТ
Место нанесения знака поверки

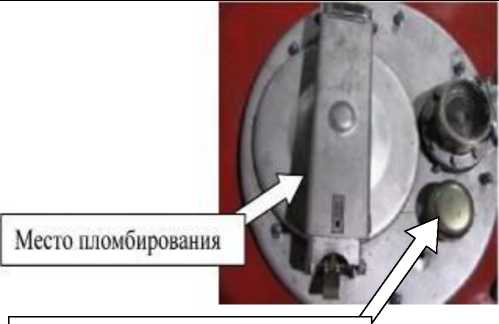

Рисунок 7 - Место пломбирования указателя уровня топлива и нанесения знака поверки
Таблица 3 - .
Наименование |
Обозначение |
Количество |
Автоцистерна |
Рустрак-АЦ-5389(или 4389)-6 |
1 шт. |
Запасные части, инструмент, принадлежности |
- |
1 компл. |
Руководство по эксплуатации |
4521-85288333-006-18-РЭ |
1 экз. |
Паспорт |
Рустрак- АЦ-ПС |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование параметра |
Значение |
Модификация автоцистерны |
Рустрак- Рустрак- АЦ-5389-6 АЦ-4389-6 |
Номинальная вместимость, м3 |
6 |
Разность между номинальной и действительной вместимостью, % |
±2,0 |
Пределы допускаемой относительной погрешности вместимости, % |
±0,4 |
Таблица 2 - Основные технические характеристики
Наименование параметра |
Значение | |
Модификация автоцистерны |
Рустрак- АЦ-5389-6 |
Рустрак- АЦ-4389-6 |
Полная масса автоцистерны, не более, кг |
9500 |
9050 |
Габаритные размеры цистерны: | ||
- длина, не более, мм |
7500 | |
- ширина, не более, мм |
2300 | |
- высота, не более, мм |
2350 | |
Рабочие условия эксплуатации: | ||
температура окружающего воздуха, °С |
от - 40 до + 50 |
