Сведения о средстве измерений: 82557-21 Автоцистерны и автотопливозаправщики

Номер по Госреестру СИ: 82557-21
82557-21 Автоцистерны и автотопливозаправщики
(4389)

Назначение средства измерений:
Автоцистерны АЦ и автотопливозаправщики АТЗ 4389 (далее - АЦ и АТЗ) являются транспортными мерами полной вместимости (далее ТМ) и предназначены для измерения объема светлых нефтепродуктов, транспортирования, временного хранения и механизированной заправки техники с измерением выдаваемого объема топлива.

сертификация программного обеспечения
Внешний вид. Автоцистерны и автотопливозаправщики, http://oei-analitika.ru рисунок № 1
Внешний вид.
Автоцистерны и автотопливозаправщики
Рисунок № 1
Внешний вид. Автоцистерны и автотопливозаправщики, http://oei-analitika.ru рисунок № 2
Внешний вид.
Автоцистерны и автотопливозаправщики
Рисунок № 2
Внешний вид. Автоцистерны и автотопливозаправщики, http://oei-analitika.ru рисунок № 3
Внешний вид.
Автоцистерны и автотопливозаправщики
Рисунок № 3
Внешний вид. Автоцистерны и автотопливозаправщики, http://oei-analitika.ru рисунок № 4
Внешний вид.
Автоцистерны и автотопливозаправщики
Рисунок № 4
Внешний вид. Автоцистерны и автотопливозаправщики, http://oei-analitika.ru рисунок № 5
Внешний вид.
Автоцистерны и автотопливозаправщики
Рисунок № 5
Внешний вид. Автоцистерны и автотопливозаправщики, http://oei-analitika.ru рисунок № 6
Внешний вид.
Автоцистерны и автотопливозаправщики
Рисунок № 6

Общие сведения

Дата публикации - 31.08.2021
Срок свидетельства - 09.08.2026
Номер записи - 183970
ID в реестре СИ - 1392374
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

модификации АТЗ-5,3, мод. АЦ-5,3, мод. АТЗ-4389, мод. 4389JY (АТЗ-5,3), Без модификации, АЦ АТЗ - 4389, АТЗ-5.3 4389JY, АТЗ-5,3, АТЗ 4389, 4389JY, 4389, -,

Производитель

Изготовитель - Общество с ограниченной ответственностью "РусТрак" (ООО "РусТрак")
Страна - РОССИЯ
Населенный пункт - г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности - Да

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 275
Выдано извещений - 0
Кол-во периодических поверок - 38
Кол-во средств измерений - 22
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№1696 от 2021.08.09 Об утверждении типов средств измерений

Наличие аналогов СИ: Автоцистерны и автотопливозаправщики (4389)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "РусТрак" (ООО "РусТрак")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82557-21
09.08.2026
Автоцистерны и автотопливозаправщики, 4389
Общество с ограниченной ответственностью "РусТрак" (ООО "РусТрак") (РОССИЯ г. Нижний Новгород)
ОТ
МП
2 года
88304-23
28.02.2028
Автоцистерны (автотопливозаправщики), 5389
Общество с ограниченной ответственностью "РусТрак" (ООО "РусТрак") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
90857-23
25.12.2028
Автоцистерны, Рустрак
Общество с ограниченной ответственностью "РусТрак" (ООО "РусТрак") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год

Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).

Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 6 колонок:

  • Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
  • Ссылочное поле на описание типа СИ с наименованием средства измерений
  • Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
  • Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
  • Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
  • Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)

Стоимость 200 руб. или по подписке

Кто поверяет Автоцистерны и автотопливозаправщики (4389)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ"
(RA.RU.311258)
РСТ
  • 4389JY
  • 4 0 4 0 4 0 4
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • АТЗ-5,3
  • 1 0 1 0 1 0 1
    ООО "ИТЦ ИЗМЕРИТЕЛЬ"
    (РОСС RU.0001.310078)
  • АТЗ-5,3
  • 2 0 2 0 2 0 2
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • Без модификации
  • 250 30 237 13 0 201 198 3
    ФБУ "ПЕРМСКИЙ ЦСМ"
    (RA.RU.311363)
    РСТ
  • мод. 4389JY (АТЗ-5,3)
  • 1 0 1 0 1 0 1
    ООО "ЮГНЕФТЕСТАНДАРТ"
    (РОСС RU.0001.310367)
  • 4389
  • 2 0 2 0 0 0 0
    ФБУ "Тверской ЦСМ"
    (RA.RU.311253)
    РСТ
  • мод. АЦ-5,3
  • 1 0 1 0 0 0 0
    ООО "ФЕРРАТА"
    (RA.RU.310646)
  • АТЗ 4389
  • 1 0 1 0 1 0 1
    ФБУ "ПРИМОРСКИЙ ЦСМ"
    (RA.RU.311500)
    РСТ
  • 4389
  • 1 0 1 0 1 0 1
    ООО НПП "НЕФТЕ-СТАНДАРТ"
    (RA.RU.311772)
  • модификации АТЗ-5,3
  • 1 0 1 0 1 0 1
    ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
    (RA.RU.311488)
    РСТ
  • 4389
  • 2 0 2 0 2 0 2
    ФБУ "КУРСКИЙ ЦСМ"
    (RA.RU.311463)
    РСТ
  • АТЗ 4389
  • 1 1 0 1 0 0 0 0
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • АТЗ-5.3 4389JY
  • 1 0 1 0 1 0 1
    ФБУ "ЧУВАШСКИЙ ЦСМ"
    (RA.RU.311221)
    РСТ
  • мод. АТЗ-4389
  • 1 0 1 0 1 0 1
    ФБУ "ИРКУТСКИЙ ЦСМ"
    (RA.RU.311392)
    РСТ
  • 4389
  • 1 0 1 0 1 0 1
    ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
    (RA.RU.311232)
    РСТ
  • -
  • 1 0 1 0 1 0 1
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • АТЗ-5,3
  • 1 0 1 0 0 0 0
    ООО "МЕТРОКОНТ"
    (RA.RU.311686)
  • 4389
  • 1 0 1 0 0 0 0
    ФБУ "АМУРСКИЙ ЦСМ"
    (RA.RU.311498)
    РСТ
  • АЦ АТЗ - 4389
  • 1 1 0 1 0 0 0 0
    ФБУ "БЕЛГОРОДСКИЙ ЦСМ"
    (RA.RU.311380)
    РСТ
  • АТЗ 4389
  • 1 1 0 1 0 0 0 0

    Стоимость поверки Автоцистерны и автотопливозаправщики (4389)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ УРАЛТЕСТ
    Свердловская область
    8006 8006

    Программное обеспечение

    отсутствует


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульные листы эксплуатационной документации.


    Сведения о методиках измерений


    Нормативные и технические документы

    АЦ и АТЗ являются транспортными мерами полной вместимости. Принцип действия основан на заполнении нефтепродуктом до уровня налива, соответствующего определенному объему. Слив осуществляется при помощи насоса или самотеком.

    АЦ и АТЗ представляют собой, установленную на шасси, сварную металлическую емкость, оборудованную заливными горловинами (расширительными отсеками) прямоугольного сечения с указателем уровня налива топлива и дыхательными клапанами; волнорезами; технологическим шкафом с размещенным в нем устройством для слива топлива самотеком; самовсасывающим центробежным насосом (по заказу), счетчиком жидкости с топливораздаточным рукавом и заправочным пистолетом (по заказу), пеналами для напорно-всасывающих рукавов, ящиком для размещения ЗИП.

    АЦ и АТЗ исходя из требований заказчика, выпускаются в различных модификациях и отличаются номинальной вместимостью, типом шасси и количеством, а так же местом расположения разделительных (изолирующих) секций.

    АТЗ оснащаются узлом выдачи топлива (далее УВТ), предназначенным для измерения объема нефтепродукта при заправке техники. УВТ устанавливается в ящике, расположенном на шасси и комплектуется одним или несколькими счетчиками жидкости СЖ-ППО-40 (рег. № 59916-15) или ГД 25-1,6СУ (рег. № 71149-18).

    АЦ и АТЗ окрашены в оранжевый цвет, на задней и боковых панелях располагаются надписи «ОГНЕОПАСНО», и информационные надписи (знаки), обозначающие транспортное средство перевозящее опасный груз, на лицевой панели крепится маркировочная табличка указанием сведений о модели, заводском номере и производителе.

    Фотографии общего вида АЦ и АТЗ представлены на рисунках 1-4, узел выдачи топлива (УВТ) представлен на рисунке 5, место пломбирования крана, для защиты от несанкционированного слива нефтепродукта и указателя уровня топлива от изменения положения, а также место нанесения знака поверки представлены на рисунке 6.

    Внешний вид. Автоцистерны и автотопливозаправщики (4389), http://oei-analitika.ru

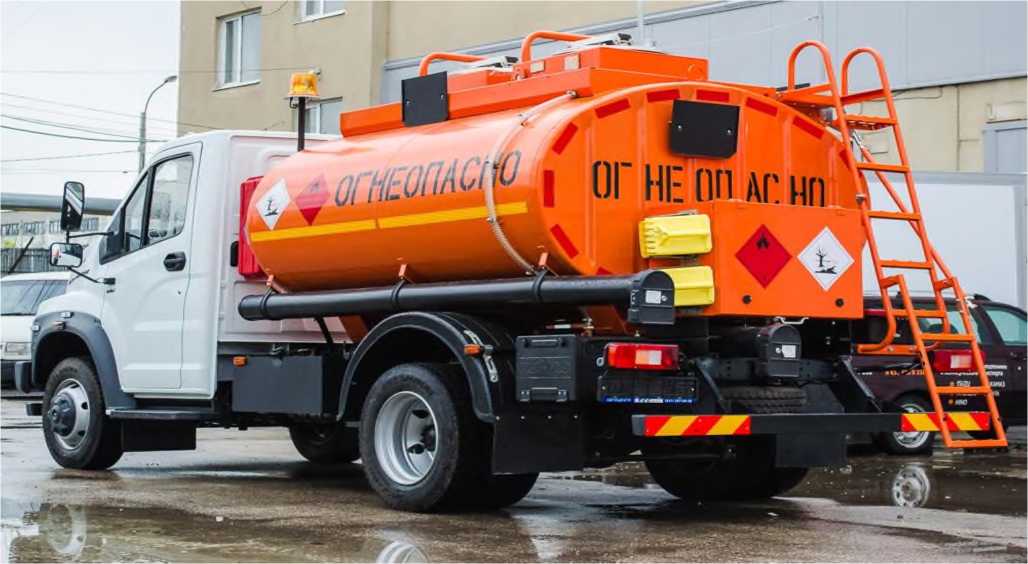

    Рисунок 1 - Общий вид автоцистерны АЦ

    Внешний вид. Автоцистерны и автотопливозаправщики (4389), http://oei-analitika.ru

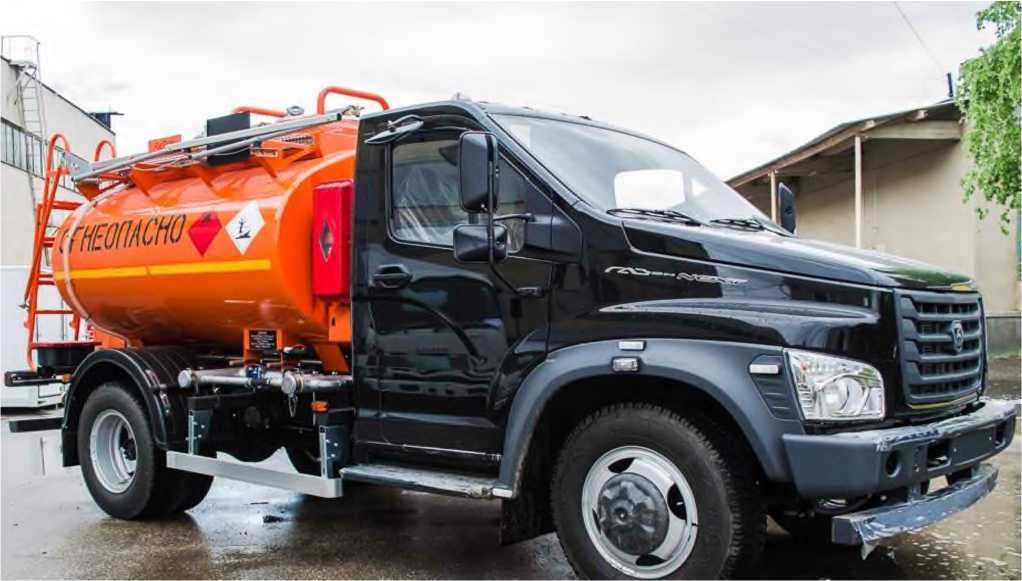

    Рисунок 2 - Общий вид автотопливозаправщика АТЗ

    Внешний вид. Автоцистерны и автотопливозаправщики (4389), http://oei-analitika.ru

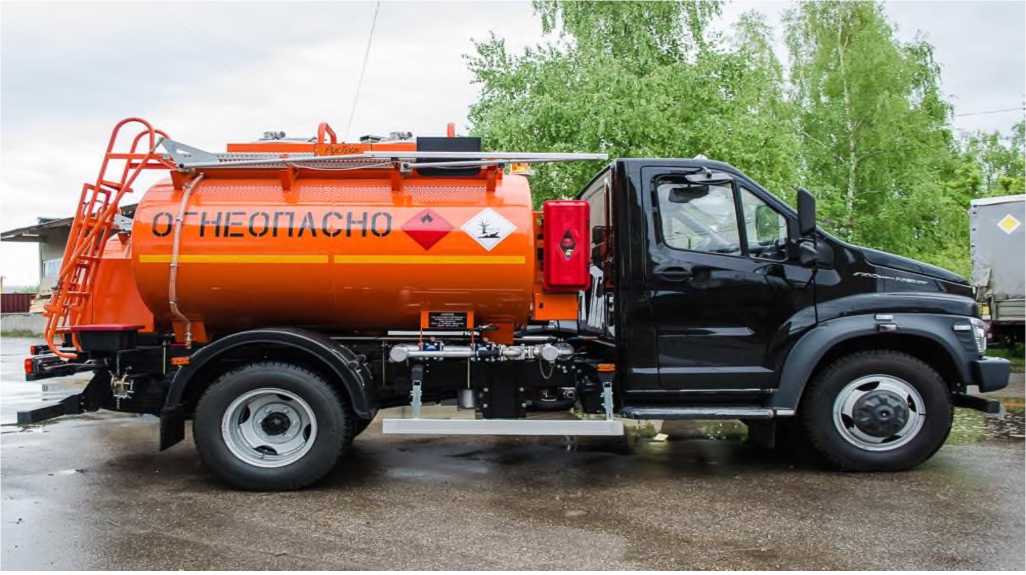

    Рисунок 3 - Общий вид автотопливозаправщика АТЗ

    Внешний вид. Автоцистерны и автотопливозаправщики (4389), http://oei-analitika.ru

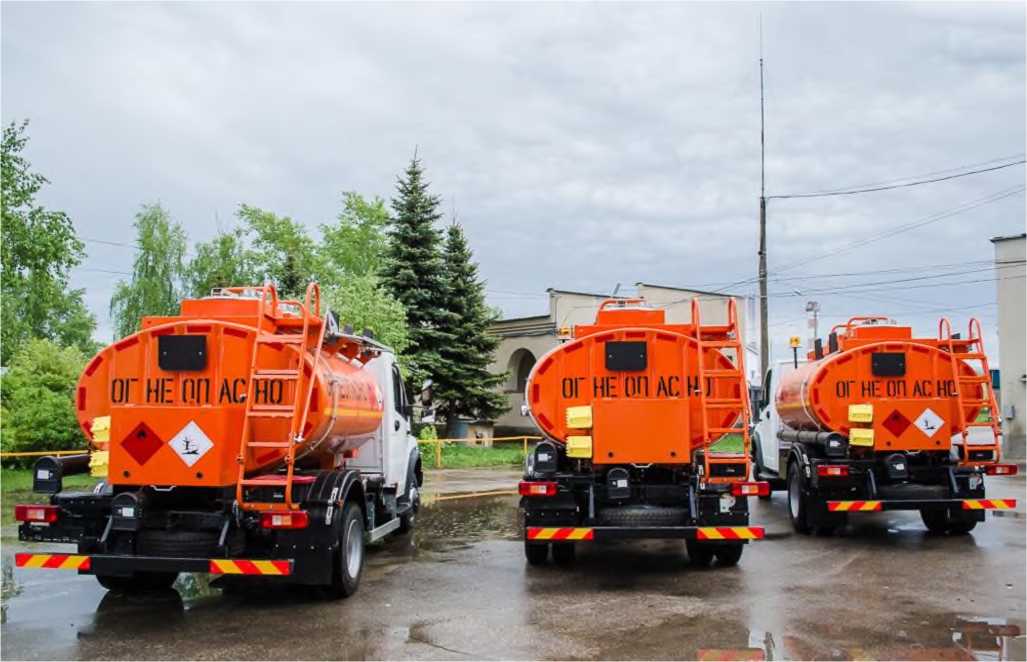

    Рисунок 4- Общий вид автоцистерны АЦ

    Кран раздаточный

    Фильтр тонкой очистки

    Внешний вид. Автоцистерны и автотопливозаправщики (4389), http://oei-analitika.ru

    Счетчи

    Рукав раздаточны

    Рисунок 5 - Узел выдачи УВТ

    Внешний вид. Автоцистерны и автотопливозаправщики (4389), http://oei-analitika.ru

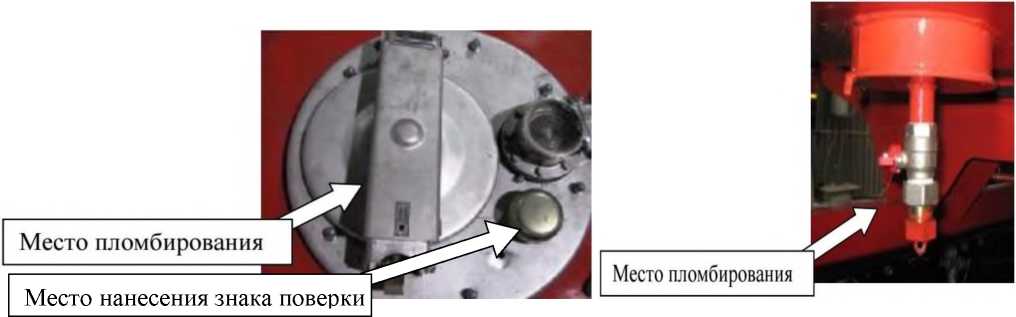

    Рисунок 6 - Место пломбирования крана, указателя уровня топлива и нанесения знака поверки


    Таблица 3 - .

    Наименование

    Обозначение

    Количество

    Автоцистерны и автотопливозаправщики 4389

    АЦ (АТЗ)

    1 шт.

    Запасные части, инструмент, принадлежности

    -

    1 компл.

    Руководство по эксплуатации

    4521-006-85288333-2015 РЭ

    1 экз.

    Паспорт

    -

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование параметра

    Значение

    Модификация

    АЦ-2,2

    (АТЗ-2,2)

    АЦ-4,0

    (АТЗ-4,0)

    АЦ-4,9

    (АТЗ-4,9)

    АЦ-5,3

    (АТЗ-5,3)

    Номинальная вместимость, дм3

    2200

    4000

    4900

    5300

    Разность между номинальной и действительной вместимостью, не более %

    ±2,5

    ±2,5

    ±2,5

    ±2,0

    Пределы допускаемой относительной погрешности вместимости, %

    ± 0,4

    Пределы допускаемой относительной погрешности измерений счетчика на АТЗ

    ± 0,5

    Таблица 2 - Основные технические характеристики

    Наименование параметра

    Значение

    Модификация

    АЦ-2,2

    АЦ-4,0

    АЦ-4,9

    АЦ-5,3

    (АТЗ-2,2)

    (АТЗ-4,0)

    (АТЗ-4,9)

    (АТЗ-5,3)

    Масса цистерны расчетная, не более, кг

    750

    1100

    1150

    1200

    Допустимая нагрузки на дорогу полной массой:

    • - на переднюю ось, не более, кг

    • - на заднюю ось, не более, кг

    2180

    3700

    • - 2870

    • - 6600

    Габаритные размеры цистерны:

    - длина, не более, мм

    3100

    3600

    4000

    4200

    - ширина, не более, мм

    2300

    2300

    2300

    2300

    - высота, не более, мм

    2000

    2000

    2000

    2000

    Рабочие условия эксплуатации: температура окружающего воздуха, °С

    о т - 40 д о + 40
