Номер по Госреестру СИ: 90293-23
90293-23 Тестеры-имитаторы сигналов многофункциональные
(AXT-MF)
Назначение средства измерений:
Тестеры-имитаторы сигналов многофункциональные AXT-MF (далее - тестеры-имитаторы) предназначены для воспроизведения переменного электрического напряжения (синусоидальной формы - с заданными значениями частоты и действующего значения; импульсных последовательностей - с заданными значениями частоты, амплитуды и длительности импульсов), постоянного электрического напряжения, электрического сопротивления, электрической ёмкости; для преобразования (деления) постоянного и переменного напряжения; для измерения постоянного электрического напряжения и электрического сопротивления.
Внешний вид.
Тестеры-имитаторы сигналов многофункциональные
Рисунок № 1
Общие сведения
Дата публикации - 27.10.2023
Срок свидетельства - 26.10.2028
Номер записи - 192229
ID в реестре СИ - 1411838
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-техническая фирма "АСД" (ООО НТФ "АСД")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
В разработке
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2259 от 2023.10.26 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Тестеры-имитаторы сигналов многофункциональные (AXT-MF)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-техническая фирма "АСД" (ООО НТФ "АСД")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81646-21 27.04.2026 |
Тестеры, АХТ-1553 Общество с ограниченной ответственностью Научно-техническая фирма "АСД" (ООО НТФ "АСД") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
90293-23 26.10.2028 |
Тестеры-имитаторы сигналов многофункциональные, AXT-MF Общество с ограниченной ответственностью Научно-техническая фирма "АСД" (ООО НТФ "АСД") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Кто поверяет Тестеры-имитаторы сигналов многофункциональные (AXT-MF)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Тестеры-имитаторы сигналов многофункциональные (AXT-MF)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) тестеров-имитаторов состоит из встроенного ПО, необходимого для работы СИ «Тестеры-имитаторы сигналов многофункциональные AXT-MF», реализации алгоритмов выбранных пользователем выходных сигналов и измерения входных сигналов, организации управления и взаимодействия с пользователем ПО, обработки, передачи, визуализации и хранения информации, поступающей от первичных преобразователей. Встроенное ПО является метрологически значимым. Встроенное ПО закрыто от чтения и записи на стадии производства и, дополнительно, конструкция прибора исключает несанкционированный доступ к нему.
Уровень защиты встроенного ПО «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Цифровой идентификатор (номер версии) |
1.17.1 и выше |
|
Цифровой идентификатор ПО |
отсутствует |
Лист № 4 Всего листов 7
Знак утверждения типа
Знак утверждения типананосится на лицевую панель тестеров-имитаторов методом шелкографии и на титульный лист руководства по эксплуатации АСЖТ.421415.401 РЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 руководства по эксплуатации АСЖТ.421415.401 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 8.371-80 «Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
ТУ 4258-014-33191860-2020 «Тестер-имитатор сигналов многофункциональный AXT-MF. Технические условия».
ПравообладательОбщество с ограниченной ответственностью Научно-техническая фирма «АСД» (ООО НТФ «АСД»)
ИНН 7815009209
Юридический адрес: 196128, г. Санкт-Петербург, ул. Варшавская, д. 5а, лит. Н, помещ./ком. 5-Н/13 Телефон: 8 (812) 369-42-94 Факс: 8 (812) 369-42-94 E-mail: mail@asdntf.ru Web-сайт: www.asdntf.ru
Изготовитель
Общество с ограниченной ответственностью Научно-техническая фирма «АСД» (ООО НТФ «АСД»)ИНН 7815009209 Адрес: 196128, г. Санкт-Петербург, ул. Варшавская, д. 5а, лит. Н, помещ./ком. 5-Н/13 Телефон: 8 (812) 369-42-94
Факс: 8 (812) 369-42-94
E-mail: mail@asdntf.ru
Web-сайт: www.asdntf.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75
Факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Правообладатель
Общество с ограниченной ответственностью Научно-техническая фирма «АСД» (ООО НТФ «АСД»)ИНН 7815009209
Юридический адрес: 196128, г. Санкт-Петербург, ул. Варшавская, д. 5а, лит. Н, помещ./ком. 5-Н/13 Телефон: 8 (812) 369-42-94 Факс: 8 (812) 369-42-94 E-mail: mail@asdntf.ru Web-сайт: www.asdntf.ru
Принцип действия тестеров-имитаторов в режиме воспроизведения аналоговых сигналов переменного и постоянного электрического напряжения основан на цифроаналоговом преобразовании задаваемых оператором кодов. Воспроизведение импульсных последовательностей основано на выборке из памяти встроенного управляющего компьютера тестеров-имитаторов и цифро-аналоговом преобразовании кодовых последовательностей. Измерение постоянного электрического напряжения выполняется за счет аналого-цифрового преобразования входных аналоговых сигналов в цифровые коды. Измерение электрического сопротивления постоянному току основано на аналого-цифровом преобразовании падения напряжения на внешнем датчике, имеющем характеристики электрического сопротивления, при протекании через датчик постоянного тока от встроенного в тестеры-имитаторы источника (генератора тока), с последующим расчетом значения электрического сопротивления.
Операции подготовки кодов для воспроизведения аналоговых сигналов и математическая обработка результатов измерения аналоговых сигналов выполняются под управлением встроенного в тестеры-имитаторы управляющего компьютера. Взаимодействие с оператором осуществляется с помощью дисплея с емкостным сенсорным экраном, предназначенным для управления и вывода информации.
Конструктивно тестеры-имитаторы представляют собой автономный переносной прибор в металлическом корпусе, снабженный ручкой-скобой. В тестерах-имитаторах размещаются модуль встроенного управляющего компьютера и функциональные модули, формирующие и принимающие сигналы объектов тестирования. Конфигурация каналов функциональных модулей определяется при заказе. Встроенный модуль источника питания формирует внутренние напряжения питания тестеров-имитаторов из внешнего переменного или постоянного электрического напряжения (подключение к внешнему питанию определяется при заказе).
Кроме аналоговых сигналов тестеры-имитаторы позволяют тестировать системы с последовательными каналами информационного обмена, формировать и принимать дискретные сигналы (в зависимости от конфигурации каналов).
На лицевой панели тестеров-имитаторов размещены ЖК-дисплей с сенсорной панелью, кнопка включения питания со светодиодным индикатором, а также разъемы интерфейсов, обеспечивающих возможность интеграции тестеров-имитаторов в системы диагностики верхнего уровня. На задней панели тестеров-имитаторов размещены выключатель питания и разъем для подключения внешней сети переменного или постоянного тока; гнездо предохранителя питания; вентилятор; разъемы для подключения объектов тестирования (определяются конфигурацией каналов тестеров-имитаторов при заказе).
Тестеры-имитаторы применяются при производстве, испытаниях, эксплуатации и ремонте электронных блоков и систем.
Общий вид и вид задней панели тестеров-имитаторов показаны на рисунках 1 и 2.
Модель, заводской номер, дата выпуска нанесены на заднюю панель тестеров-имитаторов методом шелкографии.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид тестеров-имитаторов
Место нанесения заводского номера
Место установки разрушаемой пломбы (шильд-наклейки)

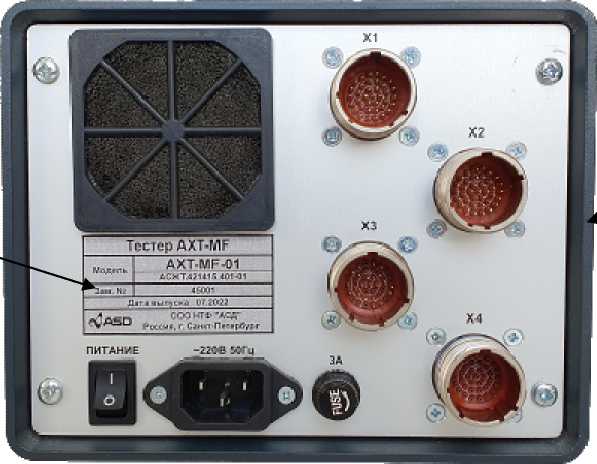

Рисунок 2 - Задняя панель тестеров-имитаторов
