Номер по Госреестру СИ: 81646-21
81646-21 Тестеры
(АХТ-1553)
Назначение средства измерений:
Тестеры АХТ-1553 (далее - тестеры) предназначены для измерений активного сопротивления линий передачи данных по мультиплексным каналам информационного обмена, воспроизведения и измерений напряжения переменного тока для расчетного определения вносимых линиями потерь в виде отношения этих напряжений.
Внешний вид.
Тестеры
Рисунок № 1
Внешний вид.
Тестеры
Рисунок № 2
Внешний вид.
Тестеры
Рисунок № 3
Программное обеспечение
Идентификационные данные встроенного программного обеспечения тестера АХТ-1553 приведены в таблице 1.
Таблица 1 Идентификационные данные встроенного программного обеспечения
Идентификационные данные (признаки) |
Значения |
Идентификационное наименование |
AXT-1553 |
Номер версии (идентификационный номер) |
Не ниже 1.4.0 |
Цифровой идентификатор (алгоритмМО5) |
1bf6e69c |
Примечание: цифровой идентификатор указан для номера версии 1.4.0
Метрологические характеристики тестера АХТ-1553 нормированы с учетом встроенного программного обеспечения (ВПО). ВПО заносится в энергонезависимую память тестера на предприятии-изготовителе и в процессе эксплуатации изменению не подлежит. Программная защита ВПО реализована за счет наличия пароля допуска с отклонением при вводе неверного пароля. Механическая защита ВПО осуществляется за счет установки разрушаемой пломбы (шильд-наклейки) на разъемных частях корпуса тестера.
Уровень защиты по Р 50.2.077-2014- "высокий".
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации блоков типографским способом и на лицевую панель тестера в виде наклейки.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тестерам АХТ-1553Принцип действия тестеров в режиме измерений активного сопротивления линий передачи данных по мультиплексным каналам информационного обмена (МКИО) основан на аналого-цифровом преобразовании падения напряжения на линии передачи данных при протекании через нее постоянного тока от встроенного в тестер источника (генератора тока) с последующим расчетом значения активного сопротивления. Воспроизведение тестером аналоговых сигналов напряжения переменного тока основано на цифро-аналоговом преобразовании задаваемых оператором кодов. Измерение напряжения переменного тока выполняется за счет аналого-цифрового преобразования входных аналоговых сигналов. Определение вносимых линией потерь реализуется путем подачи воспроизводимого тестером сигнала напряжения переменного тока в один из ответвителей линии передачи данных и измерением сигнала от другого ответвителя. Значение вносимых линией потерь определяется расчетом встроенным программным обеспечением как отношение этих сигналов, выраженное в децибелах.
Тестеры используются для проверки линий передачи информации по мультиплексным каналам информационного обмена на борту летательного аппарата либо при тестировании демонтированного бортового оборудования, а также могут интегрироваться в автоматизированные системы контроля и диагностики бортовой аппаратуры. При проверке линий передачи информации МКИО тестер позволяет определять переворот фазы сигнала, определять затухание сигнала в линии на основе измеренных значений напряжения, измерять сопротивление линии, определять обрыв и короткое замыкание линии. Встроенный в тестер генератор тестовых сигналов формирует фазомодулированный синусоидальный сигнал, который, проходя через линию МКИО, поступает на вход блока измерителя сигнала для дальнейшей обработки и выявления неисправностей. Модификации тестера AXT-1553-1 и AXT-1553-2 отличаются объемом выполняемых функций. К этим функциям относятся измерение активного сопротивления линий передачи данных МКИО, воспроизведение и измерение напряжения переменного тока, определение вносимых линиями потерь, а также тестирование цифрового протокола передачи данных по мультиплексным каналам информационного обмена (только в модификации AXT-1553-1).
Конструктивно тестер состоит из двух блоков - основного блока и блока удаленного трансмиттера AXT-1553RT. В основном блоке размещаются измеритель сигналов МКИО, измеритель сопротивления и генератор тестовых сигналов. В блоке удаленного трансмиттера размещен генератор тестовых сигналов, который подключается к линии МКИО либо по команде от основного блока по RF-интерфейсу (в режиме удаленного управления "REMOTE"), либо с использованием кнопки управления "GENON/OFF" на панели блока удаленного трансмиттера. Основной блок тестера представляет собой переносной прибор в пластмассовом корпусе с резиновыми накладками. Переднюю панель занимает 7-ми дюймовый дисплей с емкостным сенсорным экраном, предназначенным для управления и вывода информации. На боковой стороне основного блока расположена кнопка включения, а также панель разъемов питания и интерфейсов. Блок удаленного трансмиттера размещается в пластмассовом корпусе с резиновыми накладками. На верхней панели блока расположены кнопки управления, светодиодные индикаторы и разъем выхода генератора тестового сигнала. Место нанесения знака поверки показано на рисунке 3.
Общие виды основного блока и блока удаленного трансмиттера показаны на рисунках 1, 2 соответственно, боковая панель основного блока тестера показана на рисунке 3.
Место нанесения знака утверждения типа

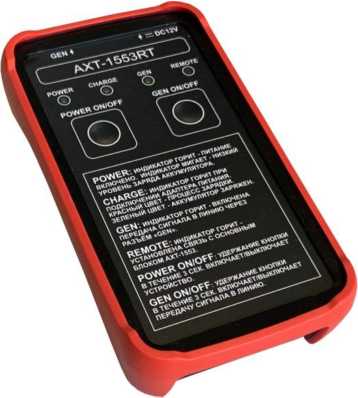

Рисунок 2 - Общий вид блока удаленного трансмиттера AXT-1553RT

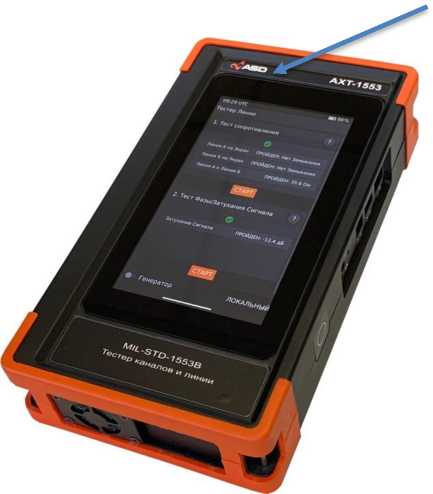

Рису нок 1 - Общий вид основного блока тестера АХТ-1553
Место установки шильд-наклейки
Место нанесения
знака поверки

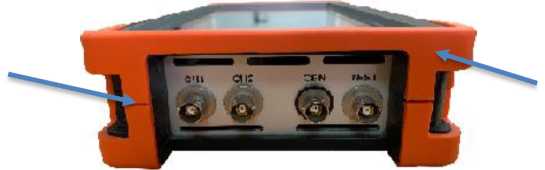

Рисунок 3 - Боковая панель основного блока тестера АХТ-1553
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измерений активного сопротивления линии передачи данных, Ом |
от 0 до 1000 включ. св.1000 до 100000 |
Пределы допускаемой абсолютной погрешности измерений сопротивления, Ом |
±(0,01R + 0,001R^ (R- показания; Rп - верхний предел диапазона) |
Номинальное значение воспроизведения напряжения переменного тока (среднеквадратическое значение), В |
1,0 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока, В |
±0,008 |
Диапазон измерений напряжения переменного тока (среднее квадратическое значение), В |
от 0 до 1,0 |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В |
±(0,006U+ 0,002ип) (U - показания; ип - верхний предел диапазона) |
Частота воспроизводимого и измеряемого тестером напряжения переменного тока, МГц |
1,0 |
Диапазон определения вносимых линией потерь на частоте 1 МГц, дБ |
от 0,0 до -60,0 |
Пределы допускаемой погрешности определения вносимых потерь*, дБ |
±1,0 |
Примечание: *погрешность определения вносимых линией потерь в диапазоне от -32 дБ до -60 дБ не нормируется |
Таблица 3- Основные технические характеристики
Наименование характеристики |
Значение |
Дисплей основного блока (сенсорный ёмкостной) |
7" LCD |
Электропитание:
|
7,4 |
от 100 до 242 | |
от 18 до 36 (опция) | |
Среднее время непрерывной работы от встроенного аккумулятора, ч |
8 |
Габаритные размеры (ШхВхГ), мм, не более
|
145х265х60 90х165х40 |
Масса, кг, не более
|
1,5 0,4 |
Условия эксплуатации:
(при температуре 25 °С), %
|
от -20 до +50 |
до 75 | |
от 84 до 106,7 | |
Средний срок службы, лет |
15 |
Средняя наработка на отказ, ч |
10000 |
