Номер по Госреестру СИ: 90037-23
90037-23 Комплекс динамических исследований испытательных стендов №27 и №28
(Обозначение отсутствует)
Назначение средства измерений:
Комплекс динамических исследований испытательных стендов №27 и №28 (далее -КДИИС 27-28) предназначен для измерений величин отклонения сопротивлений одиночных тензометров, напряжений на измерительных диагоналях мостовых тензометрических датчиков, величин заряда, амплитуд напряжения переменного тока, частоты электрического сигнала, а также для отображения результатов измерений и расчетных величин и их регистрации.

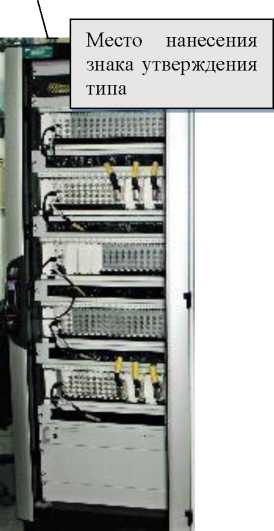

Внешний вид.
Комплекс динамических исследований испытательных стендов №27 и №28
Рисунок № 1

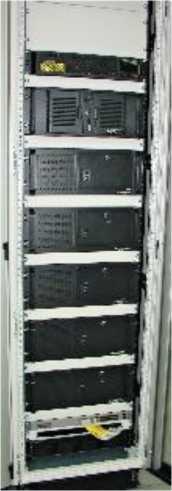

Внешний вид.
Комплекс динамических исследований испытательных стендов №27 и №28
Рисунок № 2

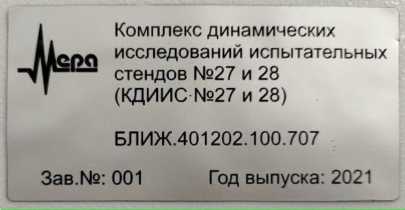

Внешний вид.
Комплекс динамических исследований испытательных стендов №27 и №28
Рисунок № 3
Внешний вид.
Комплекс динамических исследований испытательных стендов №27 и №28
Рисунок № 4

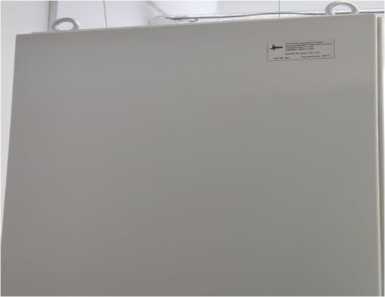

Внешний вид.
Комплекс динамических исследований испытательных стендов №27 и №28
Рисунок № 5
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная).
В состав функционального ПО (далее - ФПО) входит программа управления комплексом MIC «Recorder» и программа для регистрации и экспресс обработки сигналов «MR-300».
Метрологически значимой частью ФПО является программный модуль scales.dll. Идентификационные данные ФПО приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные ФПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
scales.dll |
Номер версии (идентификационный номер) ПО |
1.0.0.8 |
Цифровой идентификатор ПО |
24CBC163 |
Алгоритм вычисления идентификатора ПО |
CRC32 по IEEE 1059-1993 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол стойки в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа» руководства по эксплуатации БЛИЖ.401202.100.707 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 2 июня 2021 г. № 926 «Об утверждении Государственной поверочной схемы для средств измерений электрической емкости в диапазоне частот от 1 до 300 МГц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
Правообладатель
Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА»)
ИНН 5018085734
Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Изготовитель
Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА») ИНН 5018085734Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3
Адрес места осуществления деятельности: 141002, Московская обл., Мытищинский р-н, г. Мытищи, ул. Колпакова, д. 2, к. 13
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Испытательный центр
Государственный научный центр Федеральное автономное учреждение «Центральный институт авиационного моторостроения имени П.И.Баранова» (ФАУ «ЦИАМ им. П.И.Баранова»)
Адрес: 111116, г. Москва, ул. Авиамоторная, д. 2
Телефон: (499) 763-61-67
Факс: (499) 763-61-10
Адрес в Интернете: www.ciam.ru
E-mail: info@ciam.ru
Правообладатель
Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА»)
ИНН 5018085734
Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Принцип действия КДИИС 27-28 основан на преобразовании, нормализации и передаче параметров электрических сигналов с выходов первичных измерительных преобразователей (ПИП) в измерительные модули комплексов измерительных MIC-553 PXI с дальнейшим преобразованием параметров электрических сигналов и электрических цепей в цифровую форму и регистрацией средствами вычислительной техники.
Конструктивно КДИИС 27-28 состоит из: стойки приборной №1 и №2 (БЛИЖ.423819.006.027 и БЛИЖ.423819.006.028 соответственно); комплекта технологической мебели (БЛИЖ.402490.021.047); операторских станции (БЛИЖ.401350.012.063-01 и БЛИЖ.401350.012.063-02); станции настройки системы (БЛИЖ.401350.012.064-01); USB флеш-карта с ПО «Пакет обработки сигналов WinПОС «Expert» (БЛИЖ.409801.002-04); установленного и преднастроенного ПО «Программа регистрации и экспресс обработки динамических параметров «MR-300» (БЛИЖ.409801.006-01).
Функционально КДИИС 27-28 включает в себя следующие измерительные каналы (ИК):
-
- ИК величины отклонения сопротивления одиночного тензометра;
-
- ИК напряжения на измерительной диагонали тензометрического датчика;
-
- ИК величины заряда;
-
- ИК амплитуды напряжения переменного тока;
-
- ИК частоты электрического сигнала.
ИК величины отклонения сопротивления одиночного тензометра реализованы с помощью модулей МХ-340 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК напряжения на измерительной диагонали тензометрического датчика реализованы с помощью модулей МХ-340 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК величины заряда реализованы с помощью модулей МХ-240 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК амплитуды напряжения переменного тока реализованы с помощью модулей МХ-228 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК частоты электрического сигнала реализованы с помощью модулей МХ-240 комплекса измерительного магистрально-модульного MIC-553 PXI, работающих в режиме измерения напряжения переменного тока, и программным модулем обработки результатов измерений «МОРИ», входящим в состав программы управления комплексом MIC «Recorder».
Заводская маркировка системы наносится в форме информационной таблички, содержащей заводской номер (№ 001) и буквенно-цифровое обозначение КДИИС 27-28, которая находится в правом верхнем углу задней дверцы стойки приборной №1 (рисунки 9 и 10).
Общий вид составных частей КДИИС 27-28 представлен на рисунках 1 - 11. Место расположения знака утверждения типа показано на рисунке 1.
Нанесение пломб и знака поверки на средство измерений не предусмотрено.
Защита от несанкционированного доступа к компонентам КДИИС 27-28 обеспечивается:
- ограничением доступа к месту установки системы;
- закрытием стойки специальным замком (рисунок 5).
Рисунок 1 - Стойка приборная № 1.
Вид внешний.
Рисунок 2 - Стойка приборная № 2.
Вид внешний.
ттг |
BrWAJW ГЛЯЛ' LE'LL lu1^ - - •■•i ‘*1 -с v ■/ ,’й | |
*й X |
??? <?=■-•£ | |
1/1 1 1 |
? |
**:?'.? ’-’I 7i ? ”,11 - |
Рисунок 9 - Заводская маркировка
Рисунок 10 - Приборная стойка №1. Вид задний

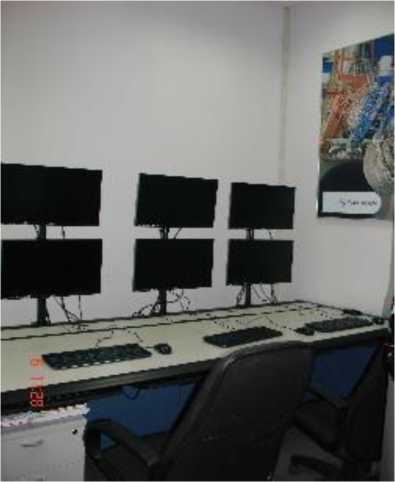

Рисунок 11 - Рабочие места операторов
Таблица 4 -
Наименование (номер в Федеральном информационном фонде по обеспечению единства измерений) |
Обозначение |
Кол-во, шт./экз. |
Комплекс динамических исследований испытательных стендов №27 и №28 в составе: |
БЛИЖ.401202.100.707 |
1 |
Стойка приборная № 1 |
БЛИЖ.423819.006.027 |
1 |
Стойка приборная № 2 |
БЛИЖ.423819.006.028 |
1 |
Комплект технологической мебели |
БЛИЖ.402490.021.047 |
1 |
Операторская станция |
БЛИЖ.401350.012.063-01 |
2 |
Операторская станция |
БЛИЖ.401350.012.063-02 |
3 |
Станция настройки системы |
БЛИЖ.401350.012.064-01 |
1 |
Комплект кабелей КДИИС |
БЛИЖ.402490.018.408 |
1 |
Установленное и преднастроенное ПО «Программа регистрации и экспресс обработки динамических параметров «MR-300» |
БЛИЖ.409801.006-01 |
1 |
Руководство по эксплуатации |
БЛИЖ.401202.100.707 РЭ |
1 |
Формуляр |
БЛИЖ.401202.100.707 ФО |
1 |
Методика поверки |
- |
1 |
Основные метрологические и технические характеристики КДИИС 27-28 приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики КДИИС 27-28
Измеряемые параметры (наименование измерительных каналов) |
Измеряемые величины |
Диапазон измерений |
Пределы допускаемой погрешности |
Кол-во ИК |
ИК величины отклонения сопротивления одиночного тензометра | ||||
Величина отклонения сопротивления одиночного тензометра (Параметры: DT01 - DT120) |
Изменение электрического сопротивления |
от -0,67 до +0,67 Ом |
у: ±0,4 % от ДИ |
120 |
продолжение таблицы 2
Измеряемые параметры (наименование измерительных каналов) |
Измеряемые величины |
Диапазон измерений |
Пределы допускаемой погрешности |
Кол-во ИК |
ИК напряжения на измерительной диагонали тензометрического датчика | ||||
Напряжение на измерительной диагонали тензометрического датчика (Параметры: ST01 - ST60) |
Напряжение постоянного тока |
от -10 до +10 мВ |
y: ±0,5 % от ДИ |
60 |
ИК величины заряда | ||||
Величина заряда (Параметры: Q01 - Q80) |
Электрический заряд |
от 1 до 100000 пКл |
у: ±0,5 % от ВП |
80 |
ИК амплитуды напряжения переменного тока | ||||
Амплитуда напряжения переменного тока (Параметры: U01 - U40) |
Напряжение переменного тока |
от 0 до 10 В |
y: ±0,15 % от ВП |
40 |
ИК частоты электрического сигнала | ||||
Частота электрического сигнала (Параметры: U01_F - U10_F) |
Частота электрического сигнала |
от 20 до 20000 Гц |
y: ±0,1 % от ВП |
10 |
П р и м е ч а н и я
|
Таблица 3 - Технические характеристики КДИИС 27-28
Наименование характеристики |
Значение |
Параметры электрического питания: | |
|
230±23 50±1 |
Потребляемая мощность, Вт, не более: |
5400 |
Габаритные размеры составных частей средства измерений, мм, (ширинахглубинахвысота), не более: | |
|
610х800х2145 610x800x2145 |
Условия эксплуатации: | |
|
от +5 до +40 95 от 84 до 106 |
Показатели надежности: | |
Средняя наработка на отказ, часов |
5000 |
Вероятность безотказной работы системы в течение сеанса измерений максимальной продолжительностью 8 часов |
0,9984 |
