Номер по Госреестру СИ: 86795-22
86795-22 Система измерений динамических параметров
(DDS-M 13)
Назначение средства измерений:
Система измерений динамических параметров DDS-M 13 (далее по тексту - DDS) предназначена для сбора, преобразования и регистрации сигналов первичных преобразователей (величины отклонения сопротивления одиночного тензометра; напряжения на измерительной диагонали тензометрического датчика; величины заряда; амплитуды напряжения переменного тока), установленных на газогенератор (далее - ГГ) двигателя ПД-8 при испытаниях на стенде № 13 в корпусе № 7 ПАО «ОДК-Сатурн».
Внешний вид.
Система измерений динамических параметров
Рисунок № 1
Внешний вид.
Система измерений динамических параметров
Рисунок № 2
Внешний вид.
Система измерений динамических параметров
Рисунок № 3
Внешний вид.
Система измерений динамических параметров
Рисунок № 4
Внешний вид.
Система измерений динамических параметров
Рисунок № 5
Внешний вид.
Система измерений динамических параметров
Рисунок № 6
Внешний вид.
Система измерений динамических параметров
Рисунок № 7
Внешний вид.
Система измерений динамических параметров
Рисунок № 8
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная).
В состав функционального ПО (далее - ФПО) входит программа управления комплексом MIC «Recorder».
Метрологически значимой частью ФПО является программный модуль scales.dll. Идентификационные данные ФПО приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные ФПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
scales.dll |
Номер версии (идентификационный номер) ПО |
1.0.0.8 |
Цифровой идентификатор ПО |
24CBC163 |
Алгоритм вычисления идентификатора ПО |
CRC32 по IEEE 1059-1993 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол стойки в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 «Описание и работа» руководства по эксплуатации БЛИЖ.401202.100.683 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 110-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц».
ПравообладательАкционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА») ИНН 5018085734
Юридический адрес: 141080, Россия, Московская обл., г. Королев, ул. Горького, д. 12, пом. VIII, ком.3
Адрес места осуществления деятельности: 141002, Московская область, Мытищинский р-н, г. Мытищи, ул. Колпакова, дом 2, корпус 13
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Изготовитель
Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА») ИНН 5018085734Юридический адрес: 141080, Россия, Московская обл., г. Королев, ул. Горького, д. 12, пом. VIII, ком.3
Адрес места осуществления деятельности: 141002, Московская область, Мытищинский р-н, г. Мытищи, ул. Колпакова, дом 2, корпус 13
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Испытательный центр
Государственный научный центр Федеральное автономное учреждение «Центральный институт авиационного моторостроения имени П.И. Баранова» (ФАУ «ЦИАМ им. П.И. Баранова»)ИНН 7722497881
Адрес: 111116, Россия, Москва, ул. Авиамоторная, дом 2 Телефон: (499) 763-61-67
Факс: (499) 763-61-10
Адрес в Интернете: www.ciam.ru
E-mail: info@ciam.ru
Правообладатель
Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА») ИНН 5018085734Юридический адрес: 141080, Россия, Московская обл., г. Королев, ул. Горького, д. 12, пом. VIII, ком.3
Адрес места осуществления деятельности: 141002, Московская область, Мытищинский р-н, г. Мытищи, ул. Колпакова, дом 2, корпус 13
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Принцип действия DDS основан на преобразовании, нормализации и передаче параметров электрических сигналов с выходов первичных измерительных преобразователей (ПИП) в измерительные модули комплексов измерительных MIC-553 PXI с дальнейшим преобразованием параметров электрических сигналов и электрических цепей в цифровую форму и регистрацией средствами вычислительной техники.
Конструктивно DDS состоит из: автоматизированных рабочих мест оператора №1 и №2 (БЛИЖ.401350.012.058 и БЛИЖ.401350.012.059 соответственно); шкафа коммутационного (БЛИЖ.408320.136.185); стойки (БЛИЖ.408310.004.215) в составе 2 комплексов измерительных MIC-553PXI, сетевого накопителя QNAP TS-853BU-RP-4G, станций сбора данных (ОС ('('Д1 и ОС ССД2 на базе PromPC), а также модуля синхронизации МЕ-020B, коммутатора D-Link DGS-1100-24 и комплекта кабелей.
Функционально DDS включает в себя следующие измерительные каналы (ИК):
-
- ИК величины отклонения сопротивления одиночного тензометра;
-
- ИК напряжения на измерительной диагонали тензометрического датчика;
-
- ИК величины заряда;
-
- ИК амплитуды напряжения переменного тока.
ИК величины отклонения сопротивления одиночного тензометра реализованы с помощью модулей МХ-340 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК напряжения на измерительной диагонали тензометрического датчика реализованы с помощью модулей МХ-340 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК величины заряда реализованы с помощью модулей МХ-240 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК амплитуды напряжения переменного тока реализованы с помощью модулей МХ-228 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
Общий вид составных частей DDS представлен на рисунках 1 - 8.
Заводской номер (№ 001) в виде цифрового обозначения указан в формуляре БЛИЖ.401202.100.683 ФО. Заводская маркировка на компоненты системы (стойку и коммутационный шкаф) наносится в форме информационной таблички, содержащей заводской номер и буквенно-цифровое обозначение (рисунки 6 и 8).
Нанесение знака поверки на средство измерений не предусмотрено.
Защита от несанкционированного доступа к компонентам DDS обеспечивается:
- ограничением доступа к месту установки системы;
- запиранием стойки (рисунок 2).

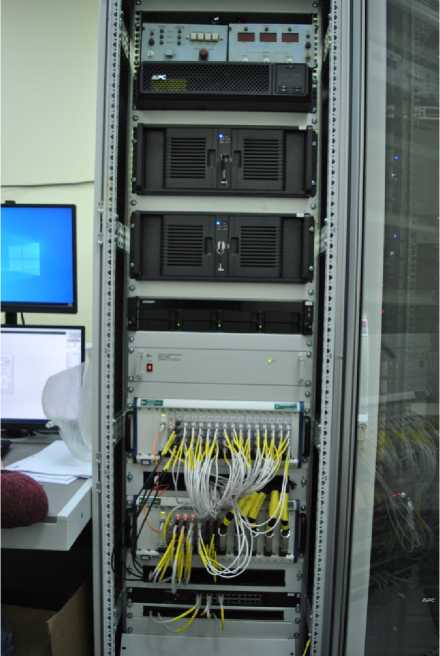

Рисунок 1 - Стойка. Вид внешний.

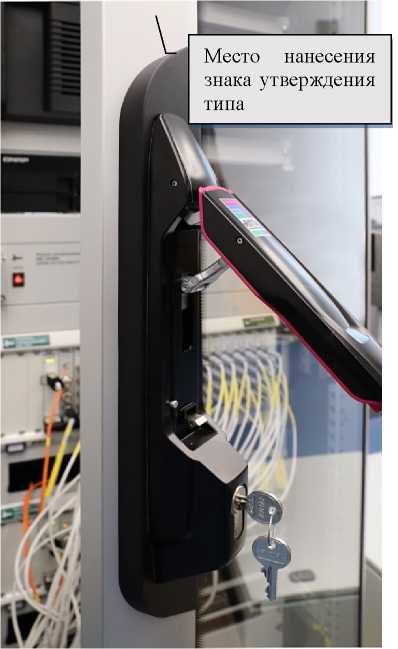

Рисунок 2 - Запирающий механизм стойки.

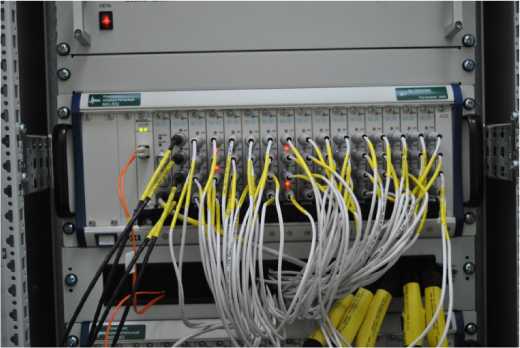

Рисунок 3 - MIC-553 PXI №1 в стойке

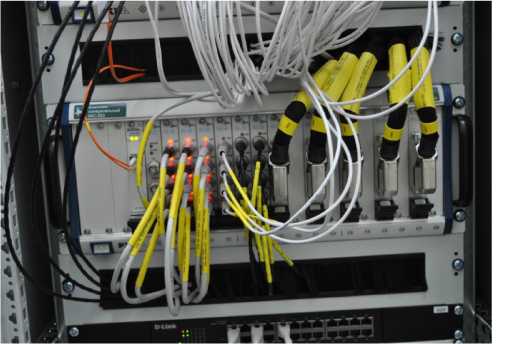

Рисунок 4 - MIC-553 PXI №2 в стойке

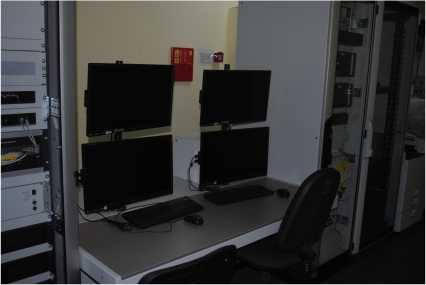

Рисунок 5 - Автоматизированные рабочие
к
Система измерений динамических параметров DDS-M 13
БЛИЖ.401202.100.683
Стойка
БЛИЖ.408310.004.215
Зав.№: 268301 Год выпуска: 2021
Рисунок 6 - Заводская маркировка стойки
места операторов. Вид внешний

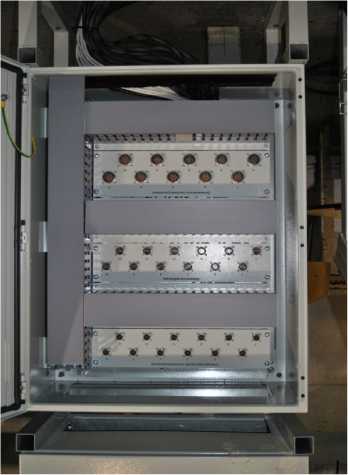

Рисунок 7 - Шкаф коммутационный. Вид внешний
Система измерений динамических параметров DDS-M 13
БЛИЖ.401202.100.683 Шкаф коммутационный
БЛИЖ.408320.136.185
Год выпуска: 2021
Рисунок 8 - Заводская маркировка шкафа коммутационного. Вид внешний
Таблица 4 -
Наименование (номер в Федеральном информационном фонде по обеспечению единства измерений) |
Обозначение |
Кол-во, шт/экз. |
Система измерений динамических параметров DDS-M 13 в составе: |
БЛИЖ.401202.100.683 | |
Рабочее место оператора № 1 |
БЛИЖ.401350.012.058 |
1 |
Рабочее место оператора № 2 |
БЛИЖ.401350.012.059 |
1 |
Комплект кабелей |
БЛИЖ.402490.018.388 |
1 |
Стойка |
БЛИЖ.408310.004.215 |
1 |
Шкаф коммутационный |
БЛИЖ.408320.136.185 |
1 |
Модуль синхронизации ME-020B8R |
БЛИЖ.421722.020.013 |
1 |
Комплекс измерительный MIC-553 PXI (46517-11) |
БЛИЖ.422212.553.001 |
2 |
Коммутатор D-Link DGS-1100-24 |
- |
1 |
ИБП APC Smart-UPS On-Line SRT3000RMXLI |
- |
1 |
Сетевой накопитель QNAP TS-853BU-RP-4G |
- |
1 |
Система измерений динамических параметров DDS-M 13. Формуляр |
БЛИЖ.401202.100.683 ФО |
1 |
Система измерений динамических параметров DDS-M 13. Руководство по эксплуатации |
БЛИЖ.401202.100.683 РЭ |
1 |
Методика поверки |
- |
1 |
Основные метрологические и технические характеристики DDS приведены в таблицах
2, 3.
Таблица 2 - Метрологические характеристики |
DDS | |||
Измеряемые параметры (наименование измерительных каналов) |
Измеряемые величины |
Диапазон измерений |
Пределы допускаемой погрешности |
Кол- во ИК |
ИК величины отклонения сопротивления одиночного тензометра | ||||
Отклонение сопротивления одиночного тензометра (Параметры: DT01 - DT60) |
Изменение электрического сопротивления |
от -0,67 до +0,67 Ом |
у: ±0,4 % от ДИ |
60 |
ИК напряжения на измерительной диагонали тензометрического датчика | ||||
Напряжение на измерительной диагонали тензометрического датчика (Параметры: ST01 - ST12) |
Напряжение постоянного тока |
от -10 до +10 мВ |
у: ±0,5 % от ДИ |
12 |
ИК величины заряда | ||||
Заряд (Параметры: Q01 - Q12) |
Электрический заряд |
диапазон показаний: ±100000 пКл |
* |
12 |
ИК амплитуды напряжения переменного тока | ||||
Напряжение переменного тока (Параметры: U01 - U40) |
Напряжение переменного тока |
от 0 до 10 В |
у: ±0,15 % от ВП |
40 |
Примечания:
ВП - верхний предел измерения;
ДИ - диапазон измерения;
Y - приведенная погрешность;
* - ИК величины заряда реализованы с помощью модулей МХ-240 комплекса измерительного магистрально-модульного MIC-553 PXI, выходной сигнал которых передаётся в систему по цифровому интерфейсу без влияния на его метрологические характеристики, нормированные в описании типа (рег. № 46517-11).
Таблица 3 - Технические характеристики DDS
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
230±23 |
- частота переменного тока, Г ц |
50±1 |
Потребляемая мощность, кВт не более: |
3 |
Габаритные размеры составных частей средства измерений, мм, (ширинахвысотахглубина), | |
не более: | |
- стойка приборная |
2100х600х800 |
- шкаф коммутационный |
800x600x300 |
Масса составных частей, кг, не более: | |
- стойка приборная |
255 |
- шкаф коммутационный |
105 |
Условия эксплуатации: | |
- температура воздуха, °С |
от +10 до +30 |
- относительная влажность воздуха при температуре +25 °С, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
Показатели надежности: | |
Средняя наработка на отказ, часов |
5000 |
Вероятность безотказной работы системы в течение сеанса измерений максимальной продолжительностью 8 часов |
0,9984 |
