Номер по Госреестру СИ: 89350-23
89350-23 Трансформаторы тока
(ТФЗМ)
Назначение средства измерений:
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательОткрытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), Украина
Юридический адрес: 69069, Украина, г. Запорожье, Днепропетровское ш., д. 13
Телефон: +38 (061) 220-63-00
Факс: +38 (061) 220-63-00
E-mail: office@zva.zp.ua
Web-сайт: www.zva.zp.ua
Изготовитель
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), Украина (изготовлены в 2000-2005 гг.)
Адрес: 69069, Украина, г. Запорожье, Днепропетровское ш., д. 13
Телефон: +38 (061) 220-63-00
Факс: +38 (061) 220-63-00
E-mail: office@zva.zp.ua
Web-сайт: www.zva.zp.ua
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), УкраинаЮридический адрес: 69069, Украина, г. Запорожье, Днепропетровское ш., д. 13
Телефон: +38 (061) 220-63-00
Факс: +38 (061) 220-63-00
E-mail: office@zva.zp.ua
Web-сайт: www.zva.zp.ua
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТФЗМ 220Б-Ш У1, ТФЗМ 220Б-ГУ' У1, ТФЗМ 500Б-1 У1 и ТФЗМ 500Б-Ш УХЛ1, которые отличаются друг от друга значениями номинального напряжения, номинального первичного тока, номинального вторичного тока, номинальной вторичной нагрузкой, классом точности вторичных обмоток и условиями эксплуатации.
К трансформаторам тока данного типа относятся трансформаторы тока:
-
- модификация ТФЗМ 220Б-ГГГ У1 зав. № 5969;
-
- модификация ТФЗМ 220Б-ГУ У1 зав. № 6444;
-
- модификация ТФЗМ 500Б-Г У1 зав. № 947;
-
- модификация ТФЗМ 500Б-ГГГ УХЛ1 зав. № 1186.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

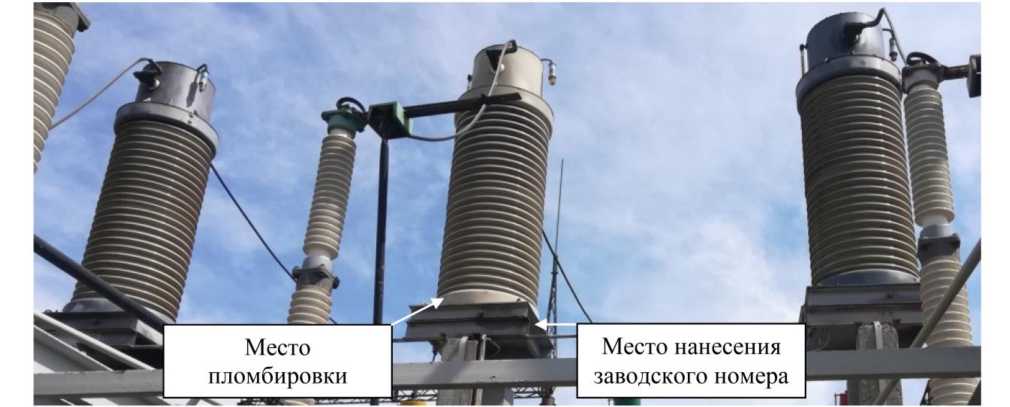

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера
_
Место пломбировки
Рисунок 1. Общий вид средства измерений с указанием места пломбировки,
места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-Ш У1
Наименование характеристики |
Значение для заводского номера |
5969 | |
Номинальное напряжение, кВ |
220 |
Номинальный первичный ток 11ном, А |
1200 |
Номинальный вторичный ток Ьном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
30 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-ГУ У1
Наименование характеристики |
Значение для заводского номера |
6444 | |
Номинальное напряжение, кВ |
220 |
Номинальный первичный ток 11ном, А |
1000 |
Номинальный вторичный ток Ьном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
30 |
Таблица 1.3 - Метрологические характеристики трансформаторов тока ТФЗМ 500Б-1 У1
Наименование характеристики |
Значение для заводского номера |
947 | |
Номинальное напряжение, кВ |
500 |
Номинальный первичный ток 11ном, А |
2000 |
Номинальный вторичный ток Ьном, А |
1 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
30 |
Таблица 1.4 - Метрологические характеристики трансформаторов тока ТФЗМ 500Б-Ш УХЛ1
Наименование характеристики |
Значение для заводского номера |
1186 | |
Номинальное напряжение, кВ |
500 |
Номинальный первичный ток 11ном, А |
2000 |
Номинальный вторичный ток Ьном, А |
1 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С для модификаций ТФЗМ 220Б-Ш У1, ТФЗМ 220Б-ГУ У1, ТФЗМ 500Б-1 У1; для модификации ТФЗМ 500Б-ГГГ УХЛ1 |
от -45 до +40 от -60 до +40 |
