Номер по Госреестру СИ: 86004-22
86004-22 Трансформаторы тока
(ТФЗМ 110Б)
Назначение средства измерений:
Трансформаторы тока ТФЗМ 110Б (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ).
Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ПравообладательОткрытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), Украина
Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 13
Телефон: +38 (061) 220-63-00
Факс: +38 (061) 220-63-00
Web-сайт: www.zva.zp.ua
E-mail: office@zva.zp.ua
Изготовитель
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), УкраинаАдрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 13
Телефон: +38 (061) 220-63-00
Факс: +38 (061) 220-63-00
Web-сайт: www.zva.zp.ua
E-mail: office@zva.zp.ua
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), УкраинаАдрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 13
Телефон: +38 (061) 220-63-00
Факс: +38 (061) 220-63-00
Web-сайт: www.zva.zp.ua
E-mail: office@zva.zp.ua
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТФЗМ 110Б-Г У1, ТФЗМ 110Б-Г ХЛ1, ТФЗМ 110Б-ГУ У1 и ТФЗМ 110Б-1У ХЛ1, которые отличаются друг от друга значениями номинального первичного тока и условиями эксплуатации.
К трансформаторам тока данного типа относятся трансформаторы тока:
-
- модификации ТФЗМ 110Б-Г У1 зав. № 60158, 60163, 60165;
-
- модификации ТФЗМ 110Б-Г ХЛ1 зав. № 61816;
-
- модификации ТФЗМ 110Б-ГУ У1 зав. № 11585;
-
- модификации ТФЗМ 110Б-ГУ ХЛ1 зав. № 16213, 16214, 16215.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

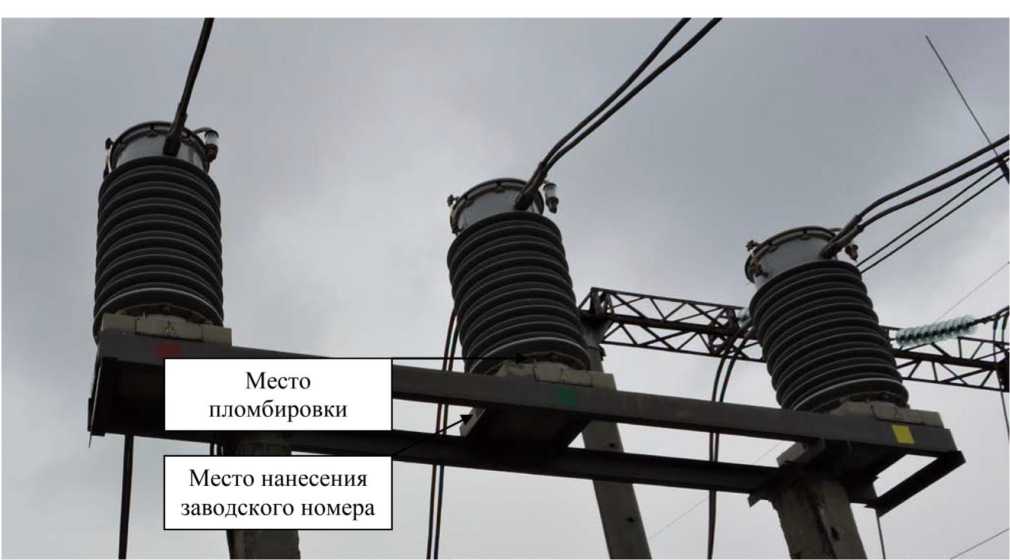

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием места пломбировки,
места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1 У1
Наименование характеристики |
Значение для заводских номеров |
60158, 60163, 60165 | |
Номинальное напряжение, кВ |
110 |
Номинальный первичный ток 11ном, А |
800 |
Номинальный вторичный ток Ъном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
30 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1 ХЛ1
Наименование характеристики |
Значение для заводского номера |
61816 | |
Номинальное напряжение, кВ |
110 |
Номинальный первичный ток 11ном, А |
600 |
Номинальный вторичный ток Ъном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
30 |
Таблица 1.3 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-ГУ У1
Наименование характеристики |
Значение для заводского номера |
11585 | |
Номинальное напряжение, кВ |
110 |
Номинальный первичный ток 11ном, А |
1000 |
Номинальный вторичный ток Ъном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
30 |
Таблица 1.4 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-ГУ ХЛ1
Наименование характеристики |
Значение для заводских номеров |
16213, 16214, 16215 | |
Номинальное напряжение, кВ |
110 |
Номинальный первичный ток 11ном, А |
1200 |
Номинальный вторичный ток Ъном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
30 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С для модификации ТФЗМ 110Б-1 У1, ТФЗМ 110Б-ГУ У1 для модификаций ТФЗМ 110Б-Г ХЛ1, ТФЗМ 110Б-ГУ ХЛ1 |
от -45 до +40 от -60 до +40 |
