Номер по Госреестру СИ: 89311-23
89311-23 Система измерений количества и показателей качества нефтепродуктов № 1263
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и показателей качества нефтепродуктов № 1263 (далее - СИКН) предназначена для автоматизированных измерений массы (массового расхода) нефтепродуктов.
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 1263
Рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 1263
Рисунок № 2
Программное обеспечение
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и на автоматизированном рабочем месте (далее - АРМ) оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AnalogC onverter. app |
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
Цифровой идентификатор ПО |
d1d130e5 |
Идентификационное наименование ПО |
SIKNCalc.app |
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
Цифровой идентификатор ПО |
6ae1b72f |
Идентификационное наименование ПО |
Sarasota.app |
Номер версии (идентификационный номер) ПО |
1.1.1.18 |
Цифровой идентификатор ПО |
1994df0b |
Идентификационное наименование ПО |
PP 78xx.app |
Номер версии (идентификационный номер) ПО |
1.1.1.20 |
Цифровой идентификатор ПО |
6aa13875 |
Идентификационное наименование ПО |
MI1974.app |
Номер версии (идентификационный номер) ПО |
1.6.1.11 |
Цифровой идентификатор ПО |
4bc442dc |
Пр одолжение таблицы 2
Идентификационное наименование ПО |
MI3233.app |
Номер версии (идентификационный номер) ПО |
1.1.1.28 |
Цифровой идентификатор ПО |
58049d20 |
Идентификационное наименование ПО |
MI3265.app |
Номер версии (идентификационный номер) ПО |
1.6.1.3 |
Цифровой идентификатор ПО |
29c26fcf |
Идентификационное наименование ПО |
MI3266.app |
Номер версии (идентификационный номер) ПО |
1.6.1.6 |
Цифровой идентификатор ПО |
4c134dd0 |
Идентификационное наименование ПО |
MI3267.app |
Номер версии (идентификационный номер) ПО |
1.6.1.5 |
Цифровой идентификатор ПО |
5e6ec20d |
Идентификационное наименование ПО |
MI3287.app |
Номер версии (идентификационный номер) ПО |
1.6.1.4 |
Цифровой идентификатор ПО |
86fff286 |
Идентификационное наименование ПО |
MI3312.app |
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
Цифровой идентификатор ПО |
f3578252 |
Идентификационное наименование ПО |
MI3380.app |
Номер версии (идентификационный номер) ПО |
1.6.1.12 |
Цифровой идентификатор ПО |
e2edee82 |
Идентификационное наименование ПО |
KMH PP.app |
Номер версии (идентификационный номер) ПО |
1.1.1.17 |
Цифровой идентификатор ПО |
5b181d66 |
Идентификационное наименование ПО |
MI3151.app |
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
Цифровой идентификатор ПО |
c25888d2 |
Идентификационное наименование ПО |
KMH PP AREOM.app |
Номер версии (идентификационный номер) ПО |
1.3.3.1 |
Цифровой идентификатор ПО |
62b3744e |
Идентификационное наименование ПО |
MI2816.app |
Номер версии (идентификационный номер) ПО |
1.1.1.5 |
Цифровой идентификатор ПО |
c5136609 |
Пр одолжение таблицы 2
Идентификационное наименование ПО |
MI3272.app |
Номер версии (идентификационный номер) ПО |
1.1.1.50 |
Цифровой идентификатор ПО |
4ecfdc10 |
Идентификационное наименование ПО |
KMH MPR MPR.app |
Номер версии (идентификационный номер) ПО |
1.1.1.4 |
Цифровой идентификатор ПО |
82dd84f8 |
Идентификационное наименование ПО |
MI3288.app |
Номер версии (идентификационный номер) ПО |
1.1.1.14 |
Цифровой идентификатор ПО |
c14a276b |
Идентификационное наименование ПО |
MI3155.app |
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
Цифровой идентификатор ПО |
8da9f5c4 |
Идентификационное наименование ПО |
MI3189.app |
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
Цифровой идентификатор ПО |
41986ac5 |
Идентификационное наименование ПО |
KMH PV.app |
Номер версии (идентификационный номер) ПО |
1.1.2.1 |
Цифровой идентификатор ПО |
adde66ed |
Идентификационное наименование ПО |
KMH PW.app |
Номер версии (идентификационный номер) ПО |
1.1.1.2 |
Цифровой идентификатор ПО |
2a3adf03 |
Идентификационное наименование ПО |
MI2974.app |
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
Цифровой идентификатор ПО |
c73ae7b9 |
Идентификационное наименование ПО |
MI3234.app |
Номер версии (идентификационный номер) ПО |
1.1.1.34 |
Цифровой идентификатор ПО |
df6e758c |
Идентификационное наименование ПО |
GOSTR8908.app |
Номер версии (идентификационный номер) ПО |
1.1.1.33 |
Цифровой идентификатор ПО |
37cc413a |
Примечания
|
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1263 ЛПДС «Белгород» Мичуринского районного управления АО «Транснефть - Дружба», зарегистрирована в Федеральном информационном фонде по обеспечению единства измерений под № ФР.1.29.2022.44191.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Транснефть - Дружба» (АО «Транснефть - Дружба»)
ИНН 3235002178
Юридический адрес: 241020, г. Брянск, ул. Уральская, д. 113
Изготовитель
Акционерное общество «Транснефть - Дружба» (АО «Транснефть - Дружба»)
ИНН 3235002178
Адрес: 241020, г. Брянск, ул. Уральская, д. 113
Телефон (факс): 8(4832) 74-76-52
Испытательный центр
Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») Адрес: 123112, г. Москва, Пресненская наб., д. 4, с. 2 Телефон: (495) 950-87-00, факс: (495) 950-85-97
W eb-сайт: https://metrology.transneft.ru/
E-mail: cmo@cmo.transneft.ru
Правообладатель
Акционерное общество «Транснефть - Дружба» (АО «Транснефть - Дружба»)
ИНН 3235002178
Юридический адрес: 241020, г. Брянск, ул. Уральская, д. 113
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефтепродуктов, транспортируемых по трубопроводам, с помощью измерительных компонентов: счетчиков-расходомеров массовых, преобразователей температуры и давления, измерительно-вычислительного комплекса. Выходные электрические сигналы счетчиков-расходомеров массовых, преобразователей температуры и давления поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.
СИКН, заводской № 6/586/5, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий, блока измерений показателей качества нефтепродуктов, узла подключения передвижной поверочной установки, системы сбора, обработки информации и управления. Блок измерительных линий состоит из трех измерительных линий (двух рабочих и одной контрольнорезервной).
Монтаж и наладка СИКН осуществляются непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

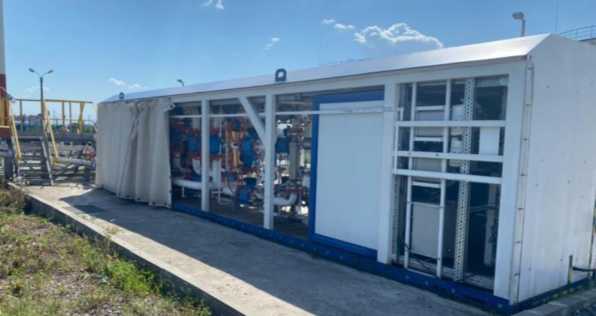

Общий вид СИКН представлен на рисунке 1.
Рисунок 1 - Общий вид СИКН
В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1.
Таблица 1 - Перечень измерительных компонентов
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
Счетчики-расходомеры массовые Micro Motion модификации CMF (далее - СРМ) |
45115-10 |
Датчики давления Метран-150 |
32854-13 |
Преобразователи измерительные 644 |
14683-09 |
Термопреобразователи сопротивления платиновые серии 65 |
22257-11 |
Комплекс измерительно-вычислительный ТН-01 (далее -ИВК) |
67527-17 |
Ротаметр H250 |
48092-11 |
Преобразователь плотности жидкости измерительный модели 7835 |
52638-13 |
СИКН обеспечивает выполнение следующих основных функций:
-
- автоматизированные измерения массы (массового расхода) нефтепродуктов в рабочих диапазонах расхода, температуры, давления;
-
- автоматические измерения температуры, давления, плотности нефтепродуктов;
-
- измерения давления и температуры нефтепродуктов с помощью показывающих средств измерений давления и температуры соответственно;
-
- поверка и контроль метрологических характеристик СРМ с применением поверочной установки в автоматизированном режиме;
-
- контроль метрологических характеристик рабочих СРМ по контрольному СРМ в автоматизированном режиме;
-
- защита алгоритма и программного обеспечения СИКН от несанкционированного доступа;
-
- автоматический контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;
-
- автоматический и ручной отбор проб нефтепродуктов;
-
- регистрация и хранение результатов измерений, формирование отчетов.

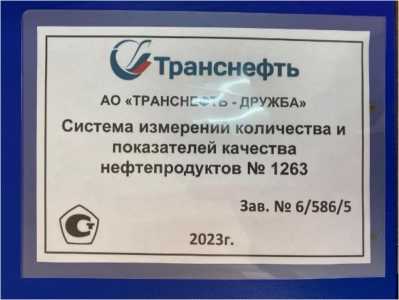

Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на двери блока измерений показателей качества нефтепродуктов СИКН. Формат нанесения заводского номера - числовой.
Пломбирование СИКН не предусмотрено.
Нанесение знака поверки на СИКН не предусмотрено.
Рисунок 2 - Информационная табличка СИКН
аблица 3 - Метрологические характеристики СИКН
Наименование характеристики |
Значение |
Диапазон измерений массового расхода нефтепродуктов*, т/ч |
от 21 до 272 |
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % |
±0,25 |
* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. |
Таблица 4 - Основные технические характеристики | |
Наименование характеристики |
Значение |
Избыточное давление нефтепродуктов, МПа, не более |
6,3 |
Режим работы СИКН |
периодический |
Измеряемая среда |
Нефтепродукты (бензин, дизельное топливо, топливо и керосины для реактивных двигателей) |
Параметры измеряемой среды:
|
от -5 до +40 от 720 до 860 |
Параметры электрического питания:
|
380 ± 38, трехфазное 220 ± 22, однофазное 50±1 |
Условия эксплуатации: а) температура окружающей среды, °С:
б) относительная влажность (без конденсации влаги), % в) атмосферное давление, кПа |
от -50 до +50 от +10 до +35 от 10 до 100 от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
10 |
