Номер по Госреестру СИ: 88962-23
88962-23 Система измерений количества и показателей качества нефтепродуктов №1220
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и показателей качества нефтепродуктов № 1220 (далее -СИКН) предназначена для автоматизированных измерений массы (массового расхода) нефтепродуктов.

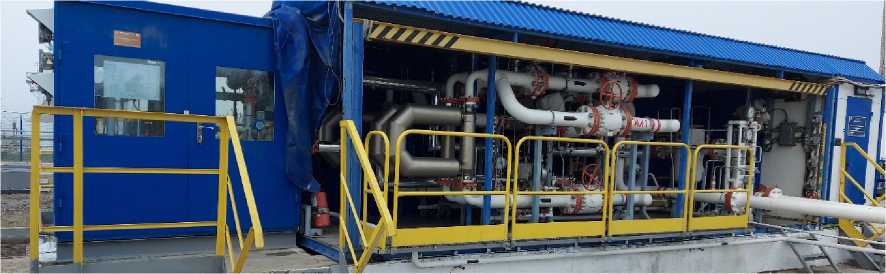

Внешний вид.
Система измерений количества и показателей качества нефтепродуктов №1220
Рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов №1220
Рисунок № 2
Программное обеспечение
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Anal ogC onverter. app |
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
Цифровой идентификатор ПО |
d1d130e5 |
Идентификационное наименование ПО |
SIKNCalc.app |
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
Цифровой идентификатор ПО |
6ae1b72f |
Идентификационное наименование ПО |
Sarasota.app |
Номер версии (идентификационный номер) ПО |
1.1.1.18 |
Цифровой идентификатор ПО |
1994df0b |
Идентификационное наименование ПО |
PP 78xx.app |
Номер версии (идентификационный номер) ПО |
1.1.1.20 |
Цифровой идентификатор ПО |
6aa13875 |
Идентификационное наименование ПО |
MI1974.app |
Номер версии (идентификационный номер) ПО |
1.6.1.11 |
Цифровой идентификатор ПО |
4bc442dc |
Идентификационное наименование ПО |
MI3233.app |
Номер версии (идентификационный номер) ПО |
1.1.1.28 |
Цифровой идентификатор ПО |
58049d20 |
Продолжение таблицы 2
Идентификационное наименование ПО |
MI3265.app |
Номер версии (идентификационный номер) ПО |
1.6.1.3 |
Цифровой идентификатор ПО |
29c26fcf |
Идентификационное наименование ПО |
MI3266.app |
Номер версии (идентификационный номер) ПО |
1.6.1.6 |
Цифровой идентификатор ПО |
4c134dd0 |
Идентификационное наименование ПО |
MI3267.app |
Номер версии (идентификационный номер) ПО |
1.6.1.5 |
Цифровой идентификатор ПО |
5e6ec20d |
Идентификационное наименование ПО |
MI3287.app |
Номер версии (идентификационный номер) ПО |
1.6.1.4 |
Цифровой идентификатор ПО |
86fff286 |
Идентификационное наименование ПО |
MI3312.app |
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
Цифровой идентификатор ПО |
f3578252 |
Идентификационное наименование ПО |
MI3380.app |
Номер версии (идентификационный номер) ПО |
1.6.1.12 |
Цифровой идентификатор ПО |
e2edee82 |
Идентификационное наименование ПО |
KMH PP.app |
Номер версии (идентификационный номер) ПО |
1.1.1.17 |
Цифровой идентификатор ПО |
5b181d66 |
Идентификационное наименование ПО |
KMH PP AREOM.app |
Номер версии (идентификационный номер) ПО |
1.3.3.1 |
Цифровой идентификатор ПО |
62b3744e |
Идентификационное наименование ПО |
MI2816.app |
Номер версии (идентификационный номер) ПО |
1.1.1.5 |
Цифровой идентификатор ПО |
c5136609 |
Идентификационное наименование ПО |
MI3151.app |
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
Цифровой идентификатор ПО |
c25888d2 |
Идентификационное наименование ПО |
MI3272.app |
Номер версии (идентификационный номер) ПО |
1.1.1.50 |
Цифровой идентификатор ПО |
4ecfdc10 |
Продолжение таблицы 2
Идентификационное наименование ПО |
KMH MPR MPR.app |
Номер версии (идентификационный номер) ПО |
1.1.1.4 |
Цифровой идентификатор ПО |
82dd84f8 |
Идентификационное наименование ПО |
MI3288.app |
Номер версии (идентификационный номер) ПО |
1.1.1.14 |
Цифровой идентификатор ПО |
c14a276b |
Идентификационное наименование ПО |
MI3155.app |
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
Цифровой идентификатор ПО |
8da9f5c4 |
Идентификационное наименование ПО |
MI3189.app |
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
Цифровой идентификатор ПО |
41986ac5 |
Идентификационное наименование ПО |
KMH PV.app |
Номер версии (идентификационный номер) ПО |
1.1.2.1 |
Цифровой идентификатор ПО |
adde66ed |
Идентификационное наименование ПО |
KMH PW.app |
Номер версии (идентификационный номер) ПО |
1.1.1.2 |
Цифровой идентификатор ПО |
2a3adf03 |
Идентификационное наименование ПО |
MI2974.app |
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
Цифровой идентификатор ПО |
c73ae7b9 |
Идентификационное наименование ПО |
MI3234.app |
Номер версии (идентификационный номер) ПО |
1.1.1.34 |
Цифровой идентификатор ПО |
df6e758c |
Идентификационное наименование ПО |
GOSTR8908.app |
Номер версии (идентификационный номер) ПО |
1.1.1.33 |
Цифровой идентификатор ПО |
37cc413a |
Примечания
|
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом. приведены в документе «Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1220 ЛПДС «Воронеж» Мичуринского районного управления АО «Транснефть - Дружба», зарегистрированном в Федеральном информационном фонде по обеспечению единства измерений под № ФР.1.29.2022.44193. Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»; Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости». Акционерное общество «Транснефть - Дружба» (АО «Транснефть - Дружба») ИНН 3235002178 Адрес: 241020, г. Брянск, ул. Уральская, д. 113 Телефон (факс): 8(4832) 74-76-52 Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефтепродуктов, транспортируемых по трубопроводам, с помощью измерительных компонентов: счетчиков-расходомеров массовых, преобразователей температуры и давления, измерительно-вычислительного комплекса. Выходные электрические сигналы счетчиков-расходомеров массовых, преобразователей температуры и давления поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму. СИКН, заводской № 1220, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий, блока измерений показателей качества нефтепродуктов, узла подключения передвижной поверочной установки, системы сбора, обработки информации и управления. Блок измерительных линий состоит из трех измерительных линий (двух рабочих и одной контрольнорезервной). Монтаж и наладка СИКН осуществляются непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты. Общий вид СИКН представлен на рисунке 1. Рисунок 1 - Общий вид СИКН В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1. Таблица 1 - Перечень измерительных компонентов Наименование измерительного компонента Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений Счетчики-расходомеры массовые Micro Motion модификации CMF (далее - СРМ) 45115-10 Преобразователи давления измерительные 3051 14061-10 Преобразователи давления измерительные 3051 14061-15 Преобразователи измерительные 3144 Р 14683-09 Преобразователи измерительные Rosemount 3144 Р 56381-14 Термопреобразователи сопротивления платиновые серии 65 22257-11 Комплекс измерительно-вычислительный ТН-01 (далее -ИВК) 67527-17 Расходомер-счетчик ультразвуковой OPTISONIC 3400 57762-14 Преобразователь плотности жидкости измерительный модели 7835 52638-13 СИКН обеспечивает выполнение следующих основных функций: - автоматизированные измерения массы (массового расхода) нефтепродуктов в рабочих диапазонах расхода, температуры, давления; - автоматические измерения температуры, давления, плотности нефтепродуктов; - измерения давления и температуры нефтепродуктов с помощью показывающих средств измерений давления и температуры соответственно; - поверка и контроль метрологических характеристик СРМ с применением поверочной установки в автоматизированном режиме; - контроль метрологических характеристик рабочих СРМ по контрольному СРМ в автоматизированном режиме; - защита алгоритма и программного обеспечения СИКН от несанкционированного доступа; - автоматический контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ; - автоматический и ручной отбор проб нефтепродуктов; - регистрация и хранение результатов измерений, формирование отчетов. Для исключения возможности несанкционированного вмешательства, которое может влиять на показания средств измерений, входящие в состав СИКН, обеспечена возможность пломбирования в соответствии с МИ 3002-2006, нанесения оттисков клейм или наклеек на эти средства измерений в соответствии с методиками поверки этих средств измерений Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на двери блока измерений показателей качества нефтепродуктов СИКН. Формат нанесения заводского номера - числовой. Нанесение знака поверки на СИКН не предусмотрено. ^РТранснефть АО «ТРАНСНЕФТЬ - ДРУЖБА» Система измерений количества и показателей качества нефтепродуктов № 1220 Рисунок 2 - Информационная табличка СИКН Таблица 3 - Метрологические характеристики СИКН |
Лист № 6 Всего листов 7 | ||||||||||||||||||||
Наименование характеристики |
Значение | ||||||||||||||||||||
Диапазон измерений массового расхода нефтепродуктов*, т/ч |
от 21 до 272 | ||||||||||||||||||||
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % |
±0,25 | ||||||||||||||||||||
* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. |
аблица 4- Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон давления нефтепродуктов, МПа, не более |
6,3 |
Режим работы СИКН |
периодический |
Измеряемая среда |
Нефтепродукты (бензин, дизельное топливо, топливо и керосины для реактивных двигателей) |
Параметры измеряемой среды: | |
- температура, °С |
от -5 до +40 |
- плотность, кг/м3. |
от 720 до 860 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220-33 /380+38 |
- частота переменного тока, Г ц |
50±1 |
Условия эксплуатации: а) температура окружающей среды, °С: | |
- в месте установки СРМ |
от -50 до +50 |
- в месте установки ИВК |
от +10 до +35 |
б) относительная влажность в помещениях, где | |
установлено оборудование СИКН, % |
от 30 до 80 |
в) атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
10 |
