Номер по Госреестру СИ: 88695-23
88695-23 Установки переносные однофазные для поверки счетчиков электрической энергии
(НЕВА-Тест 3101)
Назначение средства измерений:
Установки переносные однофазные для поверки счетчиков электрической энергии НЕВА-Тест 3101 (далее - установки) предназначены для регулировки, калибровки и поверки однофазных средств измерений (СИ) активной, реактивной, полной мощности и энергии, СИ промышленной частоты, действующих значений напряжения и тока, фазовых углов и коэффициента мощности.
Внешний вид.
Установки переносные однофазные для поверки счетчиков электрической энергии
Рисунок № 1
Внешний вид.
Установки переносные однофазные для поверки счетчиков электрической энергии
Рисунок № 2
Внешний вид.
Установки переносные однофазные для поверки счетчиков электрической энергии
Рисунок № 3
Внешний вид.
Установки переносные однофазные для поверки счетчиков электрической энергии
Рисунок № 4
Программное обеспечение
Программное обеспечение (далее ПО) установок является встроенным ПО (далее ВПО) и выполняет функции управления режимами работы установки. ВПО записывается в энергонезависимую память микроконтроллера на этапе производства и не может быть изменено через внешние порты. Конструкция и особенности эксплуатации установки обеспечивают полное ограничение доступа к метрологически значимой части ПО и измерительной информации. Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик установок. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ВПО установки
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
0707 |
Номер версии ПО генератора сигнала |
не ниже 377 v.1.01 |
Номер версии ПО эталонного счётчика |
не ниже 374 v.2.0 |
Номер версии ПО интерфейса |
не ниже 375 v.1.0 |
Знак утверждения типа
Знак утверждения типа наноситсятипографским способом на титульных листах эксплуатационной документации и на щитке, закрепленном на боковой панели корпуса установки (рис.4).
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ТАСВ.411722.015 РЭ «Установки переносные однофазные для поверки счетчиков электрической энергии НЕВА-Тест 3101», п.2.5 раздела «Описание установки».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
«Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц», утвержденная приказом Росстандарта от 23 июля 2021 г. № 1436;
«Государственная поверочная схема для средств измерений силы переменного электрического тока от V10-8 до 100 А в диапазоне частот140-1 до Е106 Гц», утвержденная приказом Росстандарта от 17 марта 2022 г. № 668;
«Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц», утвержденная приказом Росстандарта от 3 сентября 2021 г. № 1942;
Технические условия «ТАСВ.411722.015 ТУ Установки переносные однофазные для поверки счетчиков электрической энергии НЕВА-Тест 3101».
Правообладатель
Общество с ограниченной ответственностью «Тайпит - Измерительные Приборы» (ООО «Тайпит -ИП»)
ИНН 781147722920
Юридический адрес: 191024, г. Санкт-Петербург, Тележная ул., д.3, лит. А, пом. 3-Н, оф. 6
Телефон: 8 (812) 326-10-90
Web-сайт: www.meters.taipit.ru
E-mail: meters@taipit.ru
Изготовитель
Общество с ограниченной ответственностью «Тайпит - Измерительные Приборы» (ООО «Тайпит -ИП»)ИНН 781147722920
Юридический адрес: 191024, г. Санкт-Петербург, Тележная ул., д.3, лит. А, пом. 3-Н, оф. 6
Адрес места осуществления деятельности: 193318, г. Санкт-Петербург, ул. Ворошилова, д. 2
Телефон: 8 (812) 326-10-90
Web-сайт: www.meters.taipit.ru
E-mail: meters@taipit.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14.
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Тайпит - Измерительные Приборы» (ООО «Тайпит -ИП»)
ИНН 781147722920
Юридический адрес: 191024, г. Санкт-Петербург, Тележная ул., д.3, лит. А, пом. 3-Н, оф. 6
Телефон: 8 (812) 326-10-90
Web-сайт: www.meters.taipit.ru
E-mail: meters@taipit.ru
Принцип действия установок основан на аналого-цифровом преобразовании мгновенных значений входных сигналов с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой. Сохранение данных и программ обеспечивается энергонезависимой памятью. Результаты измерений выводятся на сенсорный дисплей и (или) на управляющий персональный компьютер (ПК). Связь с ПК осуществляется с помощью последовательного интерфейса.
Установки состоят из эталонного средства измерений, генератора испытательных сигналов и усилителей тока и напряжения. Генератор испытательных сигналов формирует сигналы для усилителей тока и напряжения. Параметры сигналов с выходов усилителей тока и напряжения измеряются эталонным счётчиком.
Установки позволяют производить задание и индикацию гармонических составляющих тока и напряжения от 2 до 51 до 40% от амплитуды 1-ой гармоники.
Установки оснащены:
-
- разъёмом для подключения токоизмерительных клещей (ТК);
-
- входом для подключения импульсных выходов счетчиков электроэнергии;
-
- импульсным выходом с частотой сигнала, пропорциональной измеряемой мощности.
Управление установками осуществляется с помощью сенсорного дисплея, расположенного на панели управления. Установки могут быть использованы автономно или в сочетании с ПК, расширяющим их функциональные возможности.
Область применения: поверочные и испытательные лаборатории, а также предприятия, изготавливающие и ремонтирующие средства измерений электроэнергетических величин. Установки могут применяться при поверке и калибровке СИ электроэнергетических величин: однофазных счётчиков активной и реактивной электрической энергии; однофазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности, напряжения и тока в промышленной области частот; энергетических фазометров, частотомеров и измерителей коэффициента мощности; вольтметров и амперметров.
Установки могут работать в двух режимах:
- в режиме калибратора, когда тестовый сигнал, на поверяемое СИ и на эталонный
счётчик установки, подаётся от внутреннего генератора испытательных сигналов, в этом режиме питание установки осуществляется от сети ~230В, 50Гц;
- в режиме измерителя с ТК, когда внутренний генератор испытательных сигналов установки не работает, а тестовый сигнал на поверяемое СИ и на эталонный счётчик установки подаётся от стороннего источника, в этом режиме питание установки осуществляется от внешнего измеряемого напряжения.
В зависимости от метрологических характеристик используемого эталонного средства измерений установки выпускается в двух вариантах исполнения класса точности 0,1 и 0,2.
Структура обозначений исполнений установок приведена на рисунке 1.
НЕВА-Тест 3101 - Х.Х
|________Класс точности:
0.1
0.2
Тип установки
Рисунок 1 - Структура обозначений исполнений установок
Внешний вид установок в том числе расположение органов управления, разъемов и клемм может меняться и не влияет на метрологические характеристики установок.

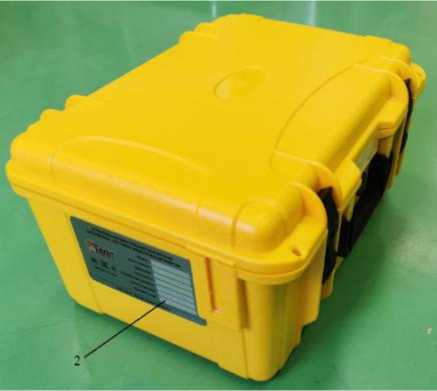

Общий вид установок, панель управления и схема пломбировки представлены на рисунках 2 и 3. Знак поверки наносится давлением пломбира, лазерной гравировкой или иным способом на пломбу, расположенную на крепежных винтах панели управления установки в соответствии с рисунком 3. Заводские номера в цифровом формате, идентифицирующие каждую установку, наносятся на щиток, закрепленный боковой панели корпуса установки типографским способом в соответствии с рисунком 4.

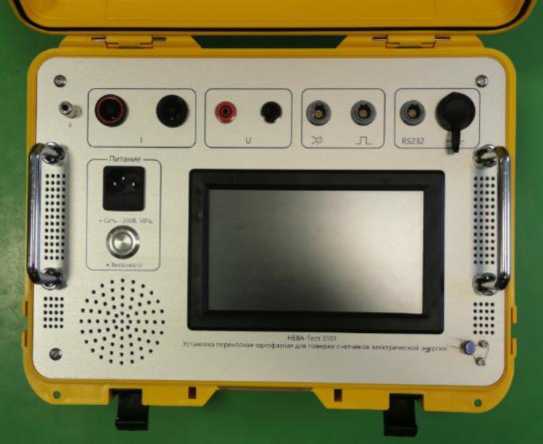

Рисунок 2 - Панель управления установки переносной однофазной для поверки счетчиков электрической энергии НЕВА-Тест 3101

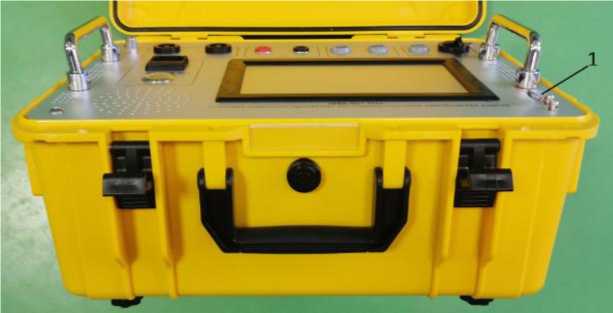

Рисунок 3 - Место нанесения знака поверки (1)

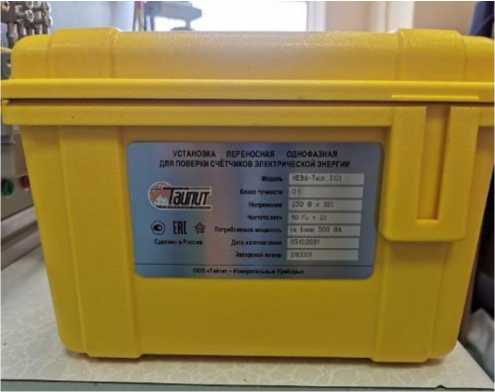

Рисунок 4 - Корпус установки переносной однофазной для поверки счетчиков электрической энергии НЕВА-Тест 3101, обозначение места нанесения заводского номера (2)
Таблица 4 - Комплектность установок переносных однофазных для поверки счетчиков электрической энергии НЕВА-Тест 3101
Наименование |
Обозначение |
Количество, шт./зкз. |
Установка переносная однофазная для поверки счетчиков электрической энергии НЕВА-Тест 3101 |
ТАСВ.411722.015 |
1 |
Руководство по эксплуатации |
ТАСВ.411722.015 РЭ |
1 |
Формуляр |
ТАСВ.411722.015 ФО |
1 |
Комплект принадлежностей* | ||
* V» комплект принадлежностей определяется при заказе |
Таблица 2 - Метрологические характеристики
Наименование характеристик |
Значение |
Параметры генератора испытательных сигналов (режим калибратора) | |
Диапазон задания действующего (среднеквадратического) значения силы переменного тока (I) с дискретностью задания 0,001 А, А |
от 0,005 до 100 |
Пределы допускаемой основной погрешности задания действующего (среднеквадратического) значения силы переменного тока (I) |
относительная ±0,5 % (20 мА<1<100 А) абсолютная ±5 мА (5 мА<1<20 мА) |
Диапазон задания действующего (среднеквадратического) значения переменного напряжения (U) с дискретностью задания 0,01 В, В |
от 20 до 300 |
Пределы допускаемой основной погрешности задания действующего (среднеквадратического) значения переменного напряжения (U) |
относительная ±0,5 % (70 B<U<295 B) абсолютная ±1 B (40 B<U<70 B) |
Диапазон задания фазового угла между током и напряжением 1-ой гармоники с дискретностью задания 0,01, градус |
от 0 до 360 |
Пределы допускаемой абсолютной погрешности задания угла между током и напряжением 1 -ой гармоники, градус |
±0,5 |
Пределы допускаемой абсолютной погрешности задания коэффициента мощности, отн. ед. из. |
±0,01 |
Диапазон задания угла между одноименными гармониками тока и напряжения с дискретностью задания 0,01, градус |
от 0 до 360 |
Диапазон задания частоты 1-ой гармоники переменного тока с дискретностью задания 0,01 Гц |
от 40 до 70 |
Пределы допускаемой абсолютной погрешности задания частоты 1-ой гармоники переменного тока, Гц |
±0,1 |
Нестабильность установленного значения активной мощности за 180 с при Кр = 1, % |
±0,05 |
Коэффициент нелинейных искажений при генерации синусоидальных сигналов тока и напряжения при токе 95 А и напряжении 290 В, % |
±1,0 |
Выходная мощность установки:
|
20 50 |
Продолжение таблицы 2
Измеряемые параметры электрической цепи | |||
Встроенные ИП (режим калибратора) |
Внешний ИП (режим измерителя с ТК) | ||
кл. т. 0,1 |
кл. т. 0,2 | ||
Диапазон измерений среднеквадратического значения силы переменного тока, А |
от 0,005 до 100,000 |
от 0,0011н до 1,21н | |
Пределы основной относительной |
±0,1 |
±0,2 | |
погрешности измерений |
(20 мА<1<100 А) |
±0,5 (0,011н<1<1,21н) | |
среднеквадратического значения |
±0,2 |
±0,2 |
±1 (0,0011н<1<0,011н) |
силы переменного тока, % |
(5 мА< |
<20 мА) | |
Диапазон измерений среднеквадратического переменного напряжения, В |
40<U<300 |
90<U<264 | |
Пределы основной относительной погрешности измерений среднеквадратического значения переменного напряжения, % |
±0,1 | ||
Диапазон измерений частоты, Гц |
от 40 до 70 | ||
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
±0,05 | ||
Пределы допускаемой абсолютной погрешности измерений угла между током и напряжением 1-ой гармоники, градус |
±0,1 |
±0,3 |
±0,5 |
Пределы допускаемой основной относительной погрешности измерений активной мощности и энергии, % |
во всём диапазоне токов и напряжений |
в диапазоне напряжений 90 B<U<264 B | |
0,8<|cos ф|<1,0 0,5<|cos ф|<0,8 0,2<|cos ф|<0,5 |
±0,1 ±0,1 ±0,2 |
±0,2 ±0,2 ±0,4 |
±0,5 (0,0011н<1<1,21н) ±1,0 (0,011н<1<1,21н) |
Пределы допускаемой основной относительной погрешности измерений реактивной мощности и энергии (сдвиговый метод), % |
во всём диапазоне токов и напряжений |
в диапазоне напряжений 90 B<U<264 B | |
0,8<|si^|<1,0 0,5<^тф |<0,8 0,2<|si^|<0,5 |
±0,1 ±0,2 ±0,2 |
±0,2 ±0,4 ±0,4 |
±0,5 (0,0011н<1<1,21н) ±1,0 (0,011н<1<1,21н) |
Продолжение таблицы 2
Пределы допускаемой основной относительной погрешности измерений полной электрической мощности и энергии, % |
во всём диапазоне токов и напряжений ±0,2 (0,005 А<1<100 А) |
в диапазоне напряжений 90 B<U<264 B ±0,5 (0,01I«<I<1,2IH) ±1,0 (0,0011н<1<0,011н) |
Пределы допускаемой абсолютной погрешности измерений периода следования импульсов по импульсному входу, c |
±240-5 | |
Пределы допускаемой дополнительной погрешности измерений активной мощности (6р) от изменений температуры окружающей среды в рабочем диапазоне температур от 0°С до +40°С при температурном коэффициенте 0,05 %/°С |
±1,0 5р | |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 | |
Примечание: Установка обеспечивает метрологические характеристики по истечении 30 минут после включения |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока, В |
от 207 до 253 |
- частота переменного тока, Гц |
от 49 до 51 |
Потребляемая мощность, в том числе в режиме | |
питания установки от внешнего измеряемого напряжения В^А, не более |
200 |
Габаритные размеры, мм, не более: | |
- высота |
170 |
- ширина |
360 |
- глубина |
280 |
Масса, кг, не более |
10 |
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +40 |
- относительная влажность, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Средняя наработка до отказа, ч, не менее |
50000 |
Средний срок службы, лет |
10 |
