Номер по Госреестру СИ: 88602-23
88602-23 Системы визуального обнаружения дефектов СВОД-2
(Обозначение отсутствует)
Назначение средства измерений:
Системы визуального обнаружения дефектов СВОД-2 (далее - системы СВОД-2) предназначены для измерения величины стыкового зазора рельсов и высокоскоростной видеорегистрации состояния элементов верхнего строения пути.
Внешний вид.
Системы визуального обнаружения дефектов СВОД-2
Рисунок № 1
Внешний вид.
Системы визуального обнаружения дефектов СВОД-2
Рисунок № 2
Общие сведения
Дата публикации - 29.03.2023
Срок свидетельства - 28.03.2028
Номер записи - 190603
ID в реестре СИ - 1407532
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№668 от 2023.03.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Системы визуального обнаружения дефектов СВОД-2 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52099-12 16.11.2027 |
Дефектоскопы многоканальные, "ЭХО-КОМПЛЕКС-2" Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
67796-17 19.06.2027 |
Ручные диагностические комплексы, РДК ПТ-12М Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
68280-17 10.08.2027 |
Высокоскоростные системы измерения параметров пути, СОКОЛ-2 Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81725-21 29.04.2026 |
Устройства для контроля рельсовой колеи (тележки путеизмерительные), ПТ-7МК Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81809-21 31.05.2026 |
Устройства для контроля рельсовой колеи (тележек путеизмерительных) ПТ-10, ПТ-10 Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88602-23 28.03.2028 |
Системы визуального обнаружения дефектов СВОД-2, Обозначение отсутствует Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90766-23 15.12.2028 |
Дефектоскопы вихретоковые многоканальные, "ЭМД-2" Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Кто поверяет Системы визуального обнаружения дефектов СВОД-2 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы визуального обнаружения дефектов СВОД-2 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение ПО «ИНТЕГРАЛ» установлено на жестком диске компьютера АРМ систем СВОД-2, и предназначено для расшифровки, регистрации, запоминания, индикации показаний систем СВОД-2, анализа и обработки полученных результатов измерения, передачи сохраненных результатов измерений на компьютер и запись массива данных на сервер.
В программном обеспечении функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют.
Идентификационные данные программного обеспечения систем СВОД-2 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения систем СВОД-2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО «ИНТЕГРАЛ» |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.1.32.0 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты метрологически значимой части программного обеспечения оценивается, как «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, а также на заводскую табличку систем визуального обнаружения дефектов СВОД-2 методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа ВДМА.663500.149 РЭ «Системы визуального обнаружения дефектов СВОД-2. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1 • 10_9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ВДМА.663500.149 ТУ «Системы визуального обнаружения дефектов СВОД-2. Технические условия»
ПравообладательАкционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)
ИНН 7707011088
Адрес: 119602, г. Москва, 1-й Красносельский пер, д. 3, пом. 1, комн. 75 Тел/Факс: +7 (495) 230-30-26
Web-сайт: www.tvema.ru
E-mail: tvema@tvema.ru
Изготовитель
Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)ИНН 7707011088
Адрес: 119602, г. Москва, 1-й Красносельский пер, д. 3, пом. 1, комн. 75 Тел/Факс: +7 (495) 230-30-26
Web-сайт: www.tvema.ru
E-mail: tvema@tvema.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: (495) 437-55-77, факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)ИНН 7707011088
Адрес: 119602, г. Москва, 1-й Красносельский пер, д. 3, пом. 1, комн. 75 Тел/Факс: +7 (495) 230-30-26
Web-сайт: www.tvema.ru
E-mail: tvema@tvema.ru
Принцип действия систем СВОД-2 основан на визуальном обнаружении поверхностных дефектов рельса с помощью высокоскоростной линейной камеры. Осветитель подсвечивает поверхность катания рельса. Отраженные от поверхности катания рельса лучи света, проходят через стекло (в корпусе), через объектив высокоскоростной линейной камеры и попадают на линейную матрицу. Полученное изображение преобразуется в цифровой вид и передается посредством высокоскоростного интерфейса на сервер данных, где происходит запись данных для последующей их расшифровки.
Система СВОД-2 состоит из аппаратной части и ПО «ИНТЕГРАЛ». Аппаратная часть состоит из аппаратуры наружного и внутреннего расположения.
В аппаратуру наружного расположения входят оптические блоки, в каждом из которых расположено по одной высокоскоростной линейной камере, осветители и система обдува, состоящая из вентиляторов и воздуховодов, которые управляются из МСД (Мобильное Средство Диагностики) с помощью блока управления.
В серверной стойке, расположенной внутри МСД расположен блок управления, предназначенный для управления обдувом, охлаждением, разогревом высокоскоростных линейных камер, синхронизацией, осветителями. Там же находится АРМ оператора, на котором выводятся показания измеряемых параметров в режиме онлайн и в записи. Есть возможность копирования и печати протоколов измерений с привязкой к координатам пути.
Общий вид системы СВОД-2 приведен на рисунках 1 и 2.

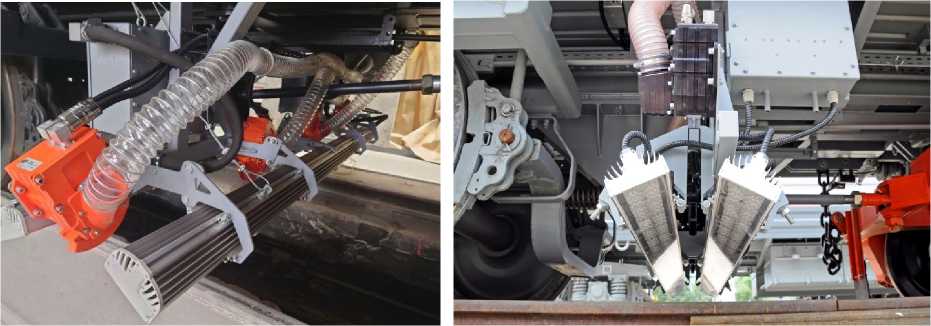

Рисунок 1 - Общий вид систем визуального обнаружения дефектов СВОД-2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование систем СВОД-2 осуществляется на боковой поверхности оптических датчиков. Пломбирование может быть в виде повреждаемой наклейки или винта, который вставляется в пломбировочную чашку и заворачивается до упора. Затем в пломбировочную чашку набивается мастика, после делается оттиск. Заводские номера имеют цифровое обозначение и наносятся на заводскую табличку, закрепленную на корпусе системы СВОД-2 методом наклейки.
Место нанесения знака утверждения типа, заводского номера и пломбирования обозначено стрелками на рисунке 2.

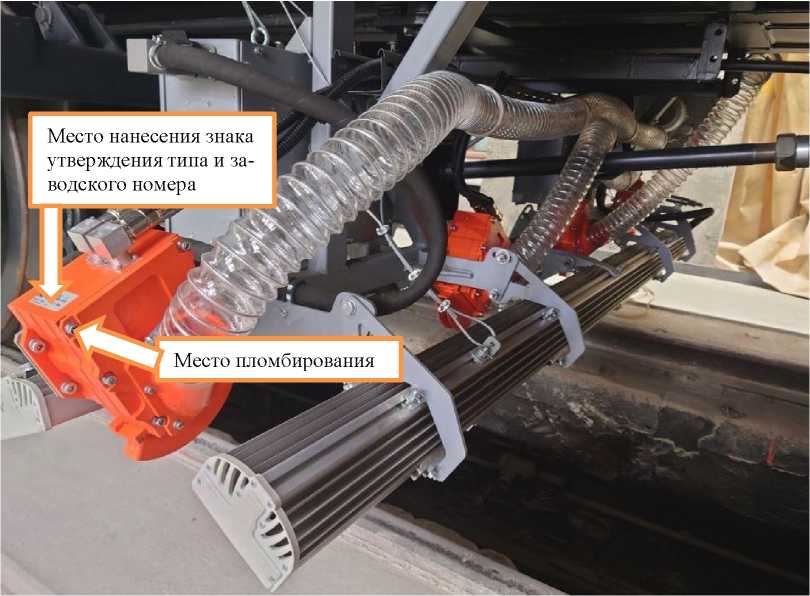

Рисунок 2 - Место нанесения знака утверждения типа, заводского номера и место пломбирования системы СВОД-2 (указаны стрелками)
систем СВОД-2 представлены в таблицах 2 и 3.
Таблица - 2. Метрологические характеристики систем визуального обнаружения дефектов
СВОД-2.
|
Наименование характеристики |
Значение |
|
Величина стыкового зазора, мм |
от 0 до 60 включ. |
|
Пределы допускаемой абсолютной погрешности измерения величины стыкового зазора, мм |
±1 |
Таблица - 3. Основные технические характеристики систем визуального обнаружения де-
фектов СВОД-2.
|
Наименование характеристики |
Значение |
|
Частота сканирования высокоскоростных линейных камер, кГ ц, не |
60 |
|
менее | |
|
Разрешение высокоскоростных линейных камер, пикселей на линии, не |
1024 |
|
менее | |
|
Габаритные размеры, мм | |
|
длина |
2500 |
|
ширина |
400 |
|
высота |
400 |
|
Диапазон рабочих температур, °С |
от -50 до +50 |
|
Относительная влажность воздуха, % не более |
98 |
