Номер по Госреестру СИ: 88140-23
88140-23 Счетчики газа ротационные
(РГ-Р)
Назначение средства измерений:
Счетчики газа ротационные РГ-Р (далее - счетчик) предназначены для измерения объема при рабочих условиях очищенных и осушенных одно- и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ 5542-2014, пропан, воздух, азот, инертных и других газов.
Внешний вид.
Счетчики газа ротационные
Рисунок № 1
Внешний вид.
Счетчики газа ротационные
Рисунок № 2
Внешний вид.
Счетчики газа ротационные
Рисунок № 3
Внешний вид.
Счетчики газа ротационные
Рисунок № 4
Внешний вид.
Счетчики газа ротационные
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на циферблат механического отсчетного устройства методом печати или гравировки и на титульный лист паспорта типографским способом или методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ЛГТИ.407273.003 ТУ «Счетчики газа ротационные РГ-Р. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «РАСКО Газэлектроника»
(ООО «РАСКО Газэлектроника»)
ИНН 5243013811
Адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8А
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Принцип действия счетчиков основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на восьмиразрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счетчика на его выход.
Счетчики состоят из корпуса, двух роторов, передней и задней крышки, редуктора и счетного механизма.
На корпусе счетчиков могут быть расположены отверстия для измерения температуры, отбора давления и отверстия для установки монтажной скобы.
В зависимости от измеряемого диапазона расхода газа счетчики выпускаются типоразмеров G16; G25; G40; G65; G100; G160; G250; G400, G650, G1000.
В зависимости от метрологических характеристик счетчики выпускаются в основном исполнении «О» или исполнениях «У», «2У».
В зависимости от размера корпуса счетчики выпускаются в базовом исполнении «Б» или в компактном исполнении «К» (для типоразмеров G16, G25 и G100).
В зависимости от типа счетного механизма (направления потока газа) счетчики выпускаются в конструктивных исполнениях однонаправленными или двунаправленными. Счетчик может быть установлен на вертикальном или горизонтальном участке трубопровода.
Счетчики могут комплектоваться низкочастотным(-и) и/или высокочастотными датчиками импульсов.
Структура условного обозначения счётчика:
РГ-Р [1]-[2]-[3]-[4], где:
-
[1] - типоразмер: G16, G25, G40, G65, G100, G160, G250, G400, G650, G1000;
-
[2] - диаметр условного прохода: DN50, DN80, DN100, DN150, DN200;
-
[3] - исполнение в зависимости от метрологических характеристик: «О», «У», «2У»;
-
[4] - конструктивное исполнение: «Б», «К».
Пример условного обозначения счетчика типоразмера G25, с номинальным диаметром DN50, исполнения в зависимости от метрологических характеристик «У», конструктивного исполнения «Б»: РГ-Р G25-DN50-y-B.
Общий вид счетчиков представлен на рисунке 1.
Пломбировку от несанкционированного доступа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы. Знак поверки наносят на пломбы винтов крепления счетного механизма и передней крышки. На пломбы винтов крепления задней крышки наносят знак завода-изготовителя или организации, выполнявшей ремонт.
Заводской номер в виде цифрового кода наносится на циферблат отсчетного механизма одним из следующих методов: методом термопечати, лазерной маркировки или нанесением краски. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Рисунок 1 - Общий вид основных исполнений счетчиков
Рисунок 2 - Места нанесения заводского номера, знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера
2
1
1

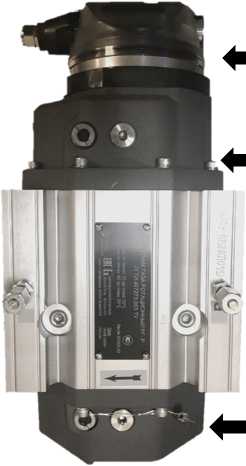

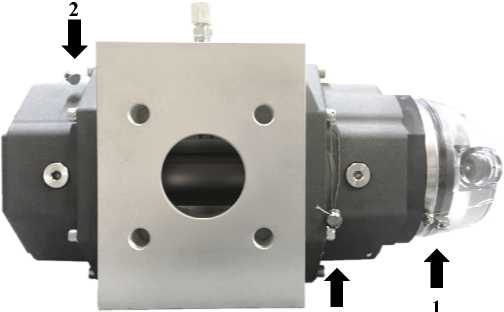

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки (1 - место для установки знака поверки, 2 - место для установки пломбы завода-изготовителя или организации, выполнявшей ремонт)
Таблица 4 -
Наименование |
Обозначение |
Количество |
Счетчик газа ротационный |
РГ-Р |
1 |
Руководство по эксплуатации^ |
ЛГТИ.407273.003 РЭ |
1 |
Паспорт1) |
ЛГТИ.407273.003 ПС |
1 |
1) В бумажной и/или электронной форме. |
Таблица 1 - Метрологические характеристики
Типоразмер |
Номинальный диаметр DN |
Qmax, м3/ч |
Диапазон рабочих расходов Qmin/Qmax |
Перепад давления при Qmax, Па | ||||||||
1:250 |
1:200 |
1:160 |
1:130 |
1:100 |
1:80 |
1:65 |
1:50 |
1:30 | ||||
Qmin, м3/ч | ||||||||||||
G16 |
50 |
25 |
- |
- |
- |
- |
- |
- |
- |
0,5 |
0,8 |
100 |
G25 |
50 |
40 |
- |
- |
- |
- |
- |
0,5 |
0,6 |
0,8 Г 1,3 |
150 | |
G40 |
50 |
65 |
- |
- |
- |
0,5 |
0,6 |
0,8 Г 1 |
1,3 |
2 |
300 | |
G65 |
50 |
100 |
0,4 |
0,5 |
0,6 |
0,8 Г 1 |
1,3 |
1,6 |
2 |
3 |
460 | |
G100 |
80 |
160 |
0,6 |
0,8 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
5 |
500 |
G160 |
80 |
250 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
8 |
620 |
G160 |
100 |
250 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
8 |
620 |
G250 |
80 |
400 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
13 |
800 |
G250 |
100 |
400 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
13 |
800 |
G400 |
100 |
650 |
2,5 |
3 |
4 |
5 |
6,5 |
8 |
10 |
13 |
20 |
900 |
G400 |
150 |
650 |
- |
- |
4 |
5 |
6,5 |
8 |
10 |
13 |
20 |
430 |
G650 |
150 |
1000 |
- |
- |
6 |
8 |
10 |
12 |
16 |
20 |
33 |
500 |
G1000 |
200 |
1600 |
- |
- |
10 |
12 |
16 |
20 |
24 |
32 |
53 |
650 |
Примечания:
-
1. Исполнение счетчика «2У» возможно только для рабочих расходов, расположенных справа от утолщенной линии.
-
2. Приняты следующие обозначения:
Qmax - максимальный объемный расход;
Qmin - минимальный объемный расход.
Таблица 2 - Пределы допускаемой относительной погрешности при измерении объема
Исполнение |
Диапазон объемного расхода |
Пределы допускаемой относительной погрешности при измерении объема1), % |
«О», «У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
С1 — -н -н |
«2У» |
от Qmin до Qmax включ. |
±0,9 |
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||||||||
Типоразмер |
G16 |
G25 |
G40 |
G65 |
G100 |
G160 |
G250 |
G400 |
G650 |
G1000 |
Порог чувствительности, м3/ч |
0,08 |
0,15 |
0,2 |
0,4 |
0,7 |
1 | ||||
Емкость счетного механизма, 3 м |
106 |
106 |
106 |
106 |
107 |
107 |
107 |
107 |
107 |
108 |
Объем измерительной камеры, 3 дм |
0,511)/ |
0,511)/ |
0,95 |
0,95 |
1,171)/ |
3,1 |
4,68 |
4,68/ |
15,7 |
19,7 |
0,95 |
0,95 |
2,78 |
10,52) | |||||||
Цена деления ролика 3 младшего разряда, м |
0,002 |
0,02 |
0,2 | |||||||
Рабочее давление измеряемой среды, МПа, не более |
1,6 | |||||||||
Диапазон температуры |
от -30 до +70 | |||||||||
измеряемой среды, °С |
Наименование характеристики |
Значение | |||||||||
Типоразмер |
G16 |
G25 |
G40 |
G65 |
G100 |
G160 |
G250 |
G400 |
G650 |
G1000 |
Диапазон температуры окружающей среды, °С |
от -40 до +70 | |||||||||
Относительная влажность воздуха, % |
до 100 | |||||||||
Габаритные размеры, мм, не более: | ||||||||||
- высота |
146Х)/ |
1461)/ |
190 |
190 |
1901)/ |
244 |
244 |
244/ |
460 |
460 |
190 |
190 |
244 |
4602) | |||||||
- ширина |
171 |
171 |
171 |
171 |
1711)/ |
241 |
241 |
241/ |
450 |
600 |
241 |
4502) | |||||||||
- длина |
3261)/ |
3261)/ |
378 |
378 |
4131)/ |
467 |
572 |
720/ |
826 |
932 |
378 |
378 |
444 |
6882) | |||||||
Масса, кг, не более |
91)/ |
91)/ |
11,5 |
11,5 |
13,51)/ |
23 |
32 |
48,5/ |
125 |
145 |
11,5 |
11,5 |
23 |
1022) | |||||||
Маркировка взрывозащиты |
1Ex ib IIB T4 Gb X | |||||||||
Средний срок службы, лет |
12 | |||||||||
Средняя наработка на отказ, ч |
100000 | |||||||||
1) Исполнение К. | ||||||||||
2) Исполнение с номинальным диаметром |
DN 150 |
