Номер по Госреестру СИ: 88042-23
88042-23 Нагрузки электронные программируемые
(IT8500)
Назначение средства измерений:
Нагрузки электронные программируемые IT8500 (далее - нагрузки) предназначены для установки/измерений напряжения и силы постоянного тока, электрической мощности постоянного тока за счет формирования сопротивления электрического тока.

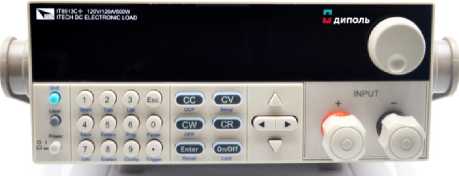

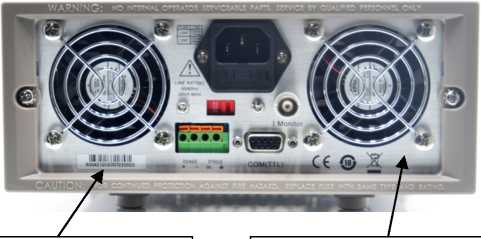

Внешний вид.
Нагрузки электронные программируемые
Рисунок № 1
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 2
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 3
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку нагрузки любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Проверка и монтаж» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений«Нагрузки электронные программируемые IT8500. Стандарт предприятия» ITECH ELECTRONIC CO., LTD., Китай;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
Правообладатель
ITECH ELECTRONIC CO., LTD., Китай
Адрес юридического лица: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Правообладатель
ITECH ELECTRONIC CO., LTD., Китай
Адрес юридического лица: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China
Изготовители
ITECH ELECTRONIC CO., LTD., Китай
Адрес юридического лица: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China
Адрес места осуществления деятельности: 210039, No.108, XiShanqiao Nanlu,
Nanjing city, China
Принцип действия нагрузок основан на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе нагрузок. Управление и контроль над режимами работы нагрузок осуществляет встроенный микроконтроллер.
Конструктивно нагрузки выполнены в металлическом корпусе настольного исполнения. Индикация режимов работы, установленных/измеренных значений напряжения и силы постоянного тока, осуществляется с помощью дисплея. Установка выходных параметров и управление режимами работы осуществляются с помощью функциональных клавиш и поворотного переключателя, расположенных на лицевой панели. На задней панели нагрузок расположены аналоговые и цифровые интерфейсы связи, разъем для подключения к сети питания.
Нагрузки выпускаются в следующих модификациях: IT8511A+, IT8511B+, IT8512A+, IT8512H+, IT8512C+, IT8512B+, IT8513A+, IT8513C+, IT8513B+, IT8514B+, IT8514C+, IT8516C+, IT8511G+, IT8511AG+, IT8512G+, IT8512BG+.
Модификации нагрузок отличаются формой и размерами корпусов, максимальными значениями установки/измерений силы, напряжения постоянного тока и электрической мощности постоянного тока, расположением входных клемм и органов управления.
Серийный номер наносится на заднюю панель на маркировочную наклейку в виде цифрового кода.

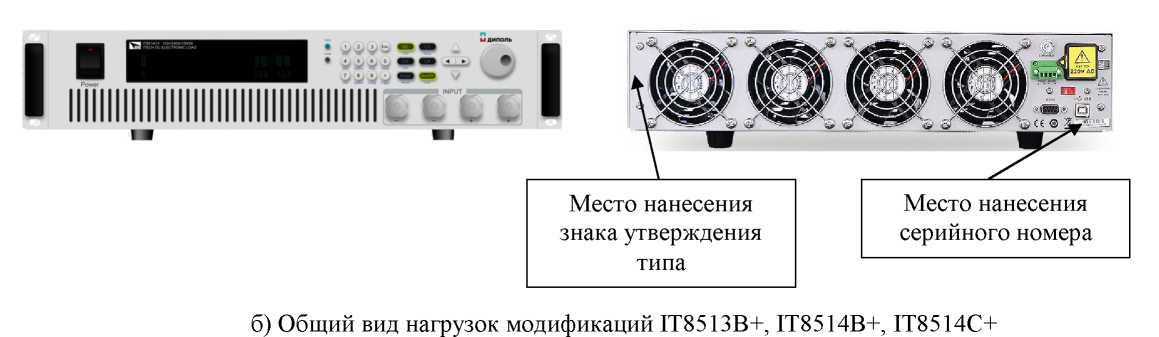

Общий вид нагрузок с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на нагрузки не предусмотрено. Пломбирование мест настройки (регулировки) нагрузок не предусмотрено.
Место нанесения |
Место нанесения | |
серийного номера |
знака утверждения | |
типа |
а) Общий вид нагрузок модификаций IT8511A+, IT8511B+, IT8512B+, IT8512C+, IT8512H+, IT8513A+, IT8513C+, IT8512A+, IT8511G+, IT8511AG+, IT8512G+, IT8512BG+
м Диполь
Место нанесения
знака утверждения типа
Место нанесения серийного номера

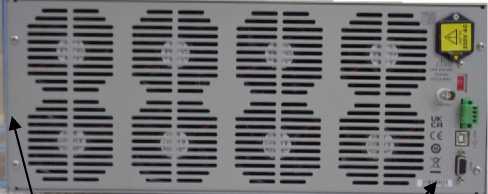

в) Общий вид нагрузок модификации IT8516C+
Рисунок 1 - Общий вид нагрузок с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) нагрузок состоит из встроенного и внешнего ПО.
Встроенное ПО является метрологически значимым и служит для управления режимами работы нагрузок.
Метрологические характеристики нагрузок нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Внешнее ПО представляет из себя встроенный Web-сервер для мониторинга и управления нагрузок через веб-браузер персонального компьютера (далее - ПК) и не является метрологически значимым. Использование внешнего ПО осуществляется соединением нагрузок с ПК через интерфейс связи LAN.
Идентификационные данные метрологически значимого встроенного ПО нагрузок приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО), не ниже |
1.1 |
Цифровой идентификатор ПО |
- |
Таблица 5 -
Наименование |
Обозначение |
Количество |
Нагрузка электронная программируемая IT8500 |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики в режиме установки напряжения и силы постоянного тока, электрической мощности постоянного
тока
Модификация нагрузок |
Диапазон установки напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В |
Диапазон установки силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
Диапазон установки электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности установки электрической мощности постоянного тока, Вт |
IT8511A+ |
от 0,1 до 18 от 0,1 до 150 |
±(0,0005-{/±0,0002-ид) ±(0,0005- U±0,00025- Цд) |
от 0 до 3 от 0 до 30 |
±(0,0005-1+0,0005-1д) |
от 0 до 150 |
±(0,001-Р±0,001-7» |
IT8511B+ |
от 0,1 до 50 от 0,1 до 500 |
±(0,0005-и±0,0005-ид) |
от 0 до 3 от 0 до 30 |
±(0,0005-1+0,0005-1д) |
от 0 до 150 |
±(0,001-Р±0,002-7» |
IT8512A+ |
от 0,1 до 18 от 0,1 до 150 |
±(0,0005-U+0,0002-ид) ±(0,0005-[7+0,00025-Цд) |
от 0 до 3 от 0 до 30 |
±(0,0005-1+0,0005-1д) |
от 0 до 300 |
±(0,001-Р±0,001-7» |
IT8512H+ |
от 0,1 до 80 от 0,1 до 800 |
±(0,0005-{/±0,0005-ид) |
от 0 до 1 от 0 до 5 |
±(0,0005-1+0,001-1д) ±(0,0005-1+0,0005-1д) |
от 0 до 300 |
±(0,002-Р±0,002-Рд) |
IT8512C+ |
от 0,1 до 18 от 0,1 до 120 |
±(0,0005-и±0,0002-ид) ±(0,0005-77+0,00025-Цд) |
от 0 до 6 от 0 до 60 |
±(0,0005-1+0,0005-1д) ±(0,0005-1+0,001-1д) |
от 0 до 300 |
±(0,001 -Р±0,003 -Рд) |
IT8512B+ |
от 0,1 до 50 от 0,1 до 500 |
±(0,0005-{/±0,0005-ид) |
от 0 до 3 от 0 до 15 |
±(0,0005-1+0,0005-1д) |
от 0 до 300 |
±(0,00\-Р±0,002-Рд) |
IT8513A+ |
от 0,1 до 18 от 0,1 до 150 |
±(0,0005-и±0,0002-ид) ±(0,0005-{/±0;00025-Ua) |
от 0 до 6 от 0 до 60 |
±(0,0005-1+0,0005-1д) |
от 0 до 400 |
±(0,002-Р±0,002-Рд) |
IT8513C+ |
от 0,1 до 18 от 0,1 до 120 |
±(0,0005-U±0,0002-Uff) ±(0,0005-{/±0;00025-Ua) |
от 0 до 6 от 0 до 60 |
±(0,0005-1+0,0005-1д) ±(0,0005-1+0,001-1д) |
от 0 до 600 |
±(0,002-Р±0,002-Рд) |
IT8513B+ |
от 0,1 до 50 от 0,1 до 500 |
±(0,0005-и±0,0005-ид) |
от 0 до 3 от 0 до 30 |
±(0,0005-1+0,0005-1д) |
от 0 до 600 |
±(0,002-Р±0,002-Рд) |
IT8514B+ |
от 0,1 до 50 от 0,1 до 500 |
±(0,0005-и±0,0005-ид) |
от 0 до 6 от 0 до 60 |
±(0,0005-1+0,0005-1д) |
от 0 до 1500 |
±(0,002-Р±0,002-Рд) |
IT8514C+ |
от 0,1 до 18 от 0,1 до 120 |
±(0,0005-и±0,0002-ид) ±(0,0005-77+0,00025-77д) |
от 0 до 24 от 0 до 240 |
±(0,001-/±0,001-до ±(0,001 -/±0,01-1д) |
от 0 до 1500 |
±(0,002-Р±0,002-Рд) |
Модификация нагрузок |
Диапазон установки напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В |
Диапазон установки силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
Диапазон установки электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности установки электрической мощности постоянного тока, Вт |
IT8516C+ |
от 0,1 до 18 от 0,1 до 120 |
±(0,0005-(/±0,00025-(//) |
от 0 до 24 от 0 до 240 |
±(0,001-7+0,001-/л) ±(0,001-7+0,01ДД |
от 0 до 3000 |
±(0,002-75+0,002-75д) |
IT8511G+ |
от 0,1 до 18 от 0,1 до 150 |
±(0,0005-П+0,0002-Пд) ±(0,0005-П+0,00025-Пд) |
от 0 до 3 от 0 до 30 |
±(0,0005-7+0,0005-7д) |
от 0 до 150 |
±(0,001-Р+0,002-Рд) |
IT8511AG+ |
от 0,1 до 18 от 0,1 до 150 |
±(0,0005-П+0,0002-Пд) ±(0,0005-П+0,00025-Пд) |
от 0 до 3 от 0 до 30 |
±(0,0005-7+0,0005-7д) |
от 0 до 150 |
±(0,001-Р+0,002-Рд) |
IT8512G+ |
от 0,1 до 18 от 0,1 до 150 |
±(0,0005-П+0,0002-Пд) ±(0,0005-П+0,00025-Пд) |
от 0 до 3 от 0 до 30 |
±(0,0005-7+0,0005-7д) |
от 0 до 300 |
±(0,001-Р+0,002-Рд) |
IT8512BG+ |
от 0,1 до 60 от 0,1 до 600 |
±(0,0005-П+0,0002-Пд) ±(0,0005-П+0,00025-Пд) |
от 0 до 3 от 0 до 15 |
±(0,0005-7+0,0005-7д) |
от 0 до 300 |
±(0,001-Р+0,002-Рд) |
Примечания: U- установленное значение напряжения постоянного тока, В; ид - величина диапазона установки напряжения постоянного тока, В; I - установленное значение силы постоянного тока, А; 1д - величина диапазона установки силы постоянного тока, А; Р - установленное значение электрической мощности постоянного тока, Вт; Рд - величина диапазона установки электрической мощности постоянного тока, Вт. |
Таблица 3 - Метрологические характеристики в режиме измерений напряжения и силы постоянного тока, электрической мощности постоянного
тока
Модификация нагрузок |
Диапазон измерений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
Диапазон измерений силы постоянног о тока, А |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
Диапазон измерений электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности измерений электрической мощности постоянного тока, Вт |
IT8511A+ |
от 0,1 до 18 от 0,1 до 150 |
±(0,00025-(/±0,00025-(//) |
от 0 до 3 от 0 до 30 |
±(0,0005-7+0,0005-» |
от 0 до 150 |
±(0,00 l-P+0,001-7» |
IT8511B+ |
от 0,1 до 50 от 0,1 до 500 |
±(0,00025- П+0,00025- Цд) |
от 0 до 3 от 0 до 30 |
±(0,0005-7+0,0005-» |
от 0 до 150 |
±(0,001-Р+0,002-7» |
IT8512A+ |
от 0,1 до 18 от 0,1 до 150 |
±(0,00025-П+0,00025-Пд) |
от 0 до 3 от 0 до 30 |
±(0,0005-7+0,0005-» |
от 0 до 300 |
±(0,00 l-P+0,001-7» |
IT8512H+ |
от 0,1 до 80 от 0,1 до 800 |
±(0,00025-П+0,00025-Пд) |
от 0 до 1 от 0 до 5 |
±(0,0005-7+0,0005-» |
от 0 до 300 |
±(0,002-Р+0,002-7» |
IT8512C+ |
от 0,1 до 18 от 0,1 до 120 |
±(0,00025-П+0,00025-Пд) |
от 0 до 6 от 0 до 60 |
±(0,0005-7+0,0005-» |
от 0 до 300 |
±(0,001-Р+0,003 -Рд) |
IT8512B+ |
от 0,1 до 50 от 0,1 до 500 |
±(0,00025-П+0,00025-Пд) |
от 0 до 3 от 0 до 15 |
±(0,0005-7+0,0005-» |
от 0 до 300 |
±(0,001-Р+0,002-7» |
IT8513A+ |
от 0,1 до 18 от 0,1 до 150 |
±(0,00025-П+0,00025-Пд) |
от 0 до 6 от 0 до 60 |
±(0,0005-7+0,0005-» |
от 0 до 400 |
±(0,002-/J+0,0027» |
IT8513C+ |
от 0,1 до 18 от 0,1 до 120 |
±(0,00025-П+0,00025-Пд) |
от 0 до 6 от 0 до 60 |
±(0,0005-7+0,0005-» ±(0,0005-7+0,001-») |
от 0 до 600 |
±(0,002-/j+0,0027» |
IT8513B+ |
от 0,1 до 50 от 0,1 до 500 |
±(0,00025-П+0,00025-Пд) |
от 0 до 3 от 0 до 30 |
±(0,0005-7+0,0005») |
от 0 до 600 |
±(0,002-/j+0,0027» |
IT8514B+ |
от 0,1 до 50 от 0,1 до 500 |
±(0,00025-П+0,00025-Пд) |
от 0 до 6 от 0 до 60 |
±(0,0005-7+0,0005») |
от 0 до 1500 |
±(0,002-/j+0,0027» |
IT8514C+ |
от 0,1 до 18 от 0,1 до 120 |
±(0,00025-П+0,00025-Пд) |
от 0 до 24 от 0 до 240 |
±(0,0005-7+0,0005») ±(0,0005-1+0,01-») |
от 0 до 1500 |
±(0,002-/j+0,0027» |
IT8516C+ |
от 0,1 до 18 от 0,1 до 120 |
±(0,00025-П+0,00025-Пд) |
от 0 до 24 от 0 до 240 |
±(0,001-/+0,001») ±(0,001-/+0,01») |
от 0 до 3000 |
±(0,002-/j+0,0027» |
Модификация нагрузок |
Диапазон измерений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
Диапазон измерений силы постоянног о тока, А |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
Диапазон измерений электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности измерений электрической мощности постоянного тока, Вт |
IT8511G+ |
от 0,1 до 18 от 0,1 до 150 |
±(0,00025- 77+0,00025- Цд) |
от 0 до 3 от 0 до 30 |
±(0,0005-7+0,0005-7д) |
от 0 до 150 |
±(0,001-7’+0,002•Т’д) |
IT8511AG+ |
от 0,1 до 18 от 0,1 до 150 |
±(0,00025- 77+0,00025- Цд) |
от 0 до 3 от 0 до 30 |
±(0,0005-7+0,00057/) |
от 0 до 150 |
±(0,001-7’±0,002•Т’д) |
IT8512G+ |
от 0,1 до 18 от 0,1 до 150 |
±(0,00025-77+0,00025-77д) |
от 0 до 3 от 0 до 30 |
±(0,0005-7+0,0005-7д) |
от 0 до 300 |
±(0,001-7’±0,002•Т’д) |
IT8512BG+ |
от 0,1 до 60 от 0,1 до 600 |
±(0,00025-77+0,00025-77д) |
от 0 до 3 от 0 до 15 |
±(0,0005-7+0,0005-7д) |
от 0 до 300 |
±(0,001-7’±0,002•Т’д) |
Примечания: U- установленное значение напряжения постоянного тока, В; ид - величина диапазона установки напряжения постоянного тока, В; I - установленное значение силы постоянного тока, А; 1д - величина диапазона установки силы постоянного тока, А; Р - установленное значение электрической мощности постоянного тока, Вт; Рд - величина диапазона установки электрической мощности постоянного тока, Вт. |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания:
|
220±22 50 |
Габаритные размеры (высотахдлинахширина), мм, не более |
185х591х448 |
Масса, кг, не более |
5 |
Рабочие условия измерений:
|
от 0 до +40 до 80 |
