Номер по Госреестру СИ: 87879-23
87879-23 Нагрузки электронные программируемые
(IT-M3300)
Назначение средства измерений:
Нагрузки электронные программируемые IT-M3300 (далее - нагрузки) предназначены для установки/измерений напряжения и силы постоянного тока, электрической мощности постоянного тока за счет формирования сопротивления электрического тока.
Внешний вид.
Нагрузки электронные программируемые

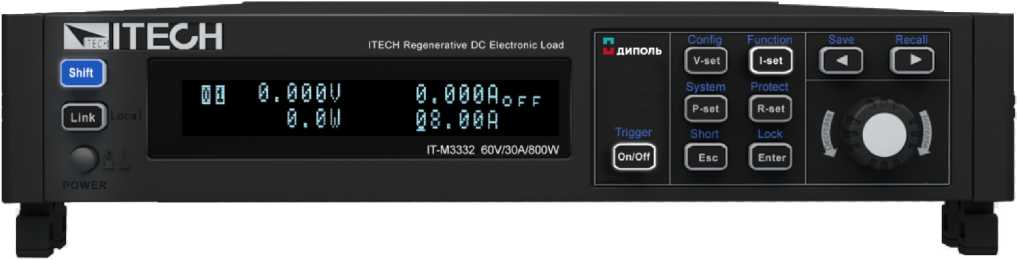

Рисунок № 1
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 2
Общие сведения
Дата публикации - 12.01.2023
Срок свидетельства - 11.01.2028
Номер записи - 189879
ID в реестре СИ - 1404979
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
IT-M3312,
Производитель
Изготовитель - ITECH ELECTRONIC CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№22 от 2023.01.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Нагрузки электронные программируемые (IT-M3300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ITECH ELECTRONIC CO., LTD.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87879-23 11.01.2028 |
Нагрузки электронные программируемые, IT-M3300 ITECH ELECTRONIC CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
|
87905-23 12.01.2028 |
Нагрузки электронные программируемые, IT8900 ITECH ELECTRONIC CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
|
88042-23 27.01.2028 |
Нагрузки электронные программируемые, IT8500 ITECH ELECTRONIC CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
|
90368-23 01.11.2028 |
Источники постоянного и переменного тока , IT7800 ITECH ELECTRONIC CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
|
90967-24 11.01.2029 |
Источники питания постоянного тока, IT-M3100 ITECH ELECTRONIC CO., LTD. (КИТАЙ ) |
ОТ МП |
2 года |
|
92058-24 06.05.2029 |
Источники-измерители прецизионные, IT2800 ITECH ELECTRONIC CO., LTD. (КИТАЙ ) |
ОТ МП |
2 года |
Кто поверяет Нагрузки электронные программируемые (IT-M3300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРОФИГРУПП" (РОСС RU.0001.310158) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Нагрузки электронные программируемые (IT-M3300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) нагрузок состоит из встроенного и внешнего ПО.
Встроенное ПО является метрологически значимым и служит для управления режимами работы нагрузок.
Метрологические характеристики нагрузок нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Внешнее ПО представляет из себя встроенный Web-сервер для мониторинга и управления нагрузок через веб-браузер персонального компьютера (далее - ПК) и не является метрологически значимым. Использование внешнего ПО осуществляется соединением нагрузок с ПК через интерфейс связи LAN.
Идентификационные данные метрологически значимого встроенного ПО нагрузок приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.01 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку нагрузки любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Программирование ввода» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений«Нагрузки электронные программируемые IT-M3300. Стандарт предприятия» ITECH ELECTRONIC CO., LTD., Китай;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
ПравообладательITECH ELECTRONIC CO., LTD., Китай
Адрес юридического лица: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Правообладатель
ITECH ELECTRONIC CO., LTD., КитайАдрес юридического лица: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China
Изготовители ITECH ELECTRONIC CO., LTD., Китай
Адрес юридического лица: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China
Адрес места осуществления деятельности: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China
Принцип действия нагрузок основан на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе нагрузок. Управление и контроль над режимами работы нагрузок осуществляет встроенный микроконтроллер.
Конструктивно нагрузки выполнены в металлическом корпусе настольного исполнения. Индикация режимов работы, установленных/измеренных значений напряжения и силы постоянного тока, осуществляется с помощью дисплея. Установка выходных параметров и управление режимами работы осуществляются с помощью функциональных клавиш и поворотного переключателя, расположенных на лицевой панели. На задней панели нагрузок расположены аналоговые и цифровые интерфейсы связи, разъем для подключения к сети питания.
Нагрузки выпускаются в следующих модификациях, отличающихся максимальными значениями установки/измерений силы, напряжения постоянного тока и электрической мощности постоянного тока: IT-M3312, IT-M3322, IT-M3332, IT-M3313, IT-M3323, IT-M3333, IT-M3314, IT-M3324, IT-M3334, IT-M3315, IT-M3325, IT-M3335.
Серийный номер наносится на заднюю панель на маркировочную наклейку в виде цифрового кода.
Общий вид нагрузок с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на нагрузки не предусмотрено. Пломбирование мест настройки (регулировки) нагрузок не предусмотрено.
Место нанесения
Место нанесения серийного номера
знака утверждения типа
Рисунок 1 - Общий вид нагрузок серии IT-M3300
Таблица 2 - Метрологические характеристики
|
Модификация нагрузок |
Диапазон установки/ измерений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности установки/измерений напряжения постоянного тока, В |
Диапазон установки/ измерений силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности установки/ измерений силы постоянного тока, А |
Диапазон установки/ измерений электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности установки/ измерений электрической мощности постоянного тока, Вт |
|
IT-M3312 |
от 0 до 60 |
±(0,001- ивп) |
от 0 до 30 |
±(0,001-!+0,001-1д) |
от 0 до 200 |
±(0,01-Рвл) |
|
IT-M3322 |
от 0 до 60 |
±(0,001ивп) |
от 0 до 30 |
±(0,001-!+0,001-1д) |
от 0 до 400 |
±(0,01-Рвл) |
|
IT-M3332 |
от 0 до 60 |
±(0,001- ивп) |
от 0 до 30 |
±(0,001-!+0,001-1д) |
от 0 до 800 |
±(0,01-Рвп) |
|
IT-M3313 |
от 0 до 150 |
±(0,001- ивп) |
от 0 до 12 |
±(0,001-!+0,001-1д) |
от 0 до 200 |
±(0,01-Рвп) |
|
IT-M3323 |
от 0 до 150 |
±(0,001- ивп) |
от 0 до 12 |
±(0,001-!+0,001-1д) |
от 0 до 400 |
±(0,01-Рвл) |
|
IT-M3333 |
от 0 до 150 |
±(0,001- ивп) |
от 0 до 12 |
±(0,001-!+0,001-1д) |
от 0 до 800 |
±(0,01-Рвл) |
|
IT-M3314 |
от 0 до 300 |
±(0,001- ивп) |
от 0 до 6 |
±(0,001-!+0,001-1д) |
от 0 до 200 |
±(0,01-Рвл) |
|
IT-M3324 |
от 0 до 300 |
±(0,001- ивп) |
от 0 до 6 |
±(0,001-!+0,001-1д) |
от 0 до 400 |
±(0,01-Рвл) |
|
IT-M3334 |
от 0 до 300 |
±(0,001- ивп) |
от 0 до 6 |
±(0,001-!+0,001-1д) |
от 0 до 800 |
±(0,01-Рвл) |
|
IT-M3315 |
от 0 до 600 |
±(0,001- ивп) |
от 0 до 3 |
±(0,001-!+0,001-1д) |
от 0 до 200 |
±(0,01-Рвл) |
|
IT-M3325 |
от 0 до 600 |
±(0,001- ивп) |
от 0 до 3 |
±(0,001-!+0,001-1д) |
от 0 до 400 |
±(0,01-Рвл) |
|
IT-M3335 |
от 0 до 600 |
±(0,001- ивп) |
от 0 до 3 |
±(0,001-!+0,001-1д) |
от 0 до 800 |
±(0,01-Рвл) |
Примечания:
ивп - верхний предел диапазона установки/измерений напряжения постоянного тока, В;
I - установленное/измеренное значение силы постоянного тока, А;
1д - величина диапазона установки/измерений силы постоянного тока, А;
Рвп - верхний предел диапазона установки /измерений электрической мощности постоянного тока, Вт.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
220±22 50 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
44х450х214 |
|
Масса, кг, не более |
5 |
|
Рабочие условия измерений:
|
от 0 до +40 до 80 |
