Номер по Госреестру СИ: 87478-22
87478-22 Измерители мгновенных значений напряжения
(МН12ИП-РХIe)
Назначение средства измерений:
Измерители мгновенных значений напряжения МН12ИП-РХ1е (далее - измерители) предназначены для измерений мгновенных значений напряжения по двенадцати изолированным друг от друга каналам c дифференциальными входами.
Внешний вид.
Измерители мгновенных значений напряжения
Рисунок № 1
Внешний вид.
Измерители мгновенных значений напряжения
Рисунок № 2
Программное обеспечение
Измерители работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
-
- считывание измерительной информации;
-
- передачу измерительной информации в ПО верхнего уровня;
-
- протоколирование измерительной информации.
Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций undaq_math.dll, undaq_math64.dll, libundaq_math.so.
Метрологические характеристики измерителей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение | ||
Операционная система |
Windows 32-bit |
Windows 64-bit |
Linux 64-bit |
Идентификационное наименование ПО |
undaq math.dll |
undaq math64.dll |
libundaq math.so |
Номер версии (идентификационный номер ПО), не ниже |
1.0 | ||
Цифровой идентификатор ПО |
06b8 24b5 |
f57c 04cd |
0dfe 5fbc |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом и на печатную плату измерителя любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации ГВТУ.468266.001РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ГВТУ.468266.001ТУ «Измеритель мгновенных значений напряжения МН12ИП-PXIe. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740
Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)ИНН 9724050186
Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Правообладатель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
Изготовители Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740
Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
Адрес места осуществления деятельности: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
Принцип действия измерителей заключается в следующем: измеряемое напряжение поступает на входы инструментального усилителя, усиливается до максимального значения диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в буферную память модулей.
Измерители выполнены в виде модулей и представляют собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.
Измерители используются в составе информационных измерительных систем совместно с носителями модулей: модулем IIMPXI AXIe-1 ФТКС.468260.186, шасси СН-14 PXIe ФТКС.469133.024, шасси СН-14 PXIe-PC ФТКС.469133.025, моноблоком PXIe-10 ФТКС.469133.026 и аналогичными, поддерживающими работу с модулями стандарта PXIe.
Измерители выпускаются в исполнениях МН12ИП-PXIe и МН12ИП-PXIe-50В, отличающихся метрологическими характеристиками.
Заводской номер наносится на печатную плату измерителей любым технологическим способом в виде цифрового кода.
Общий вид измерителей с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Общий вид измерителей, установленных в шасси СН-14 PXIe, приведен на рисунке 2. Нанесение знака поверки на измерители в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) измерителей не предусмотрено.

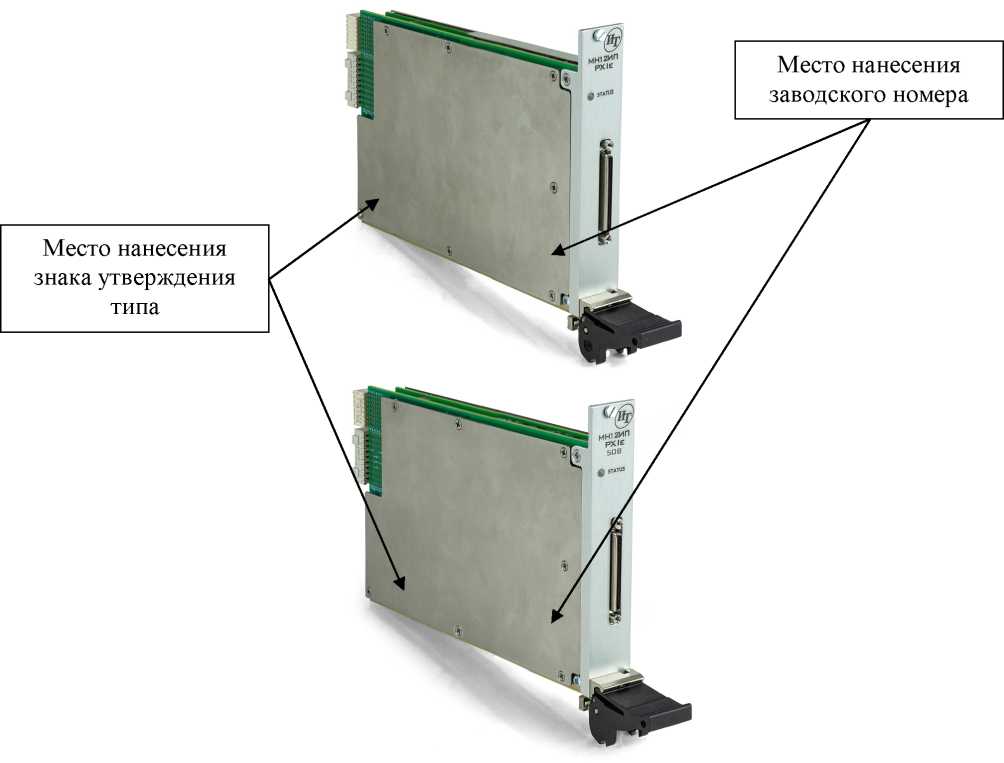

Рисунок 1 - Общий вид измерителей с указанием места нанесения знака утверждения типа, места нанесения заводского номера

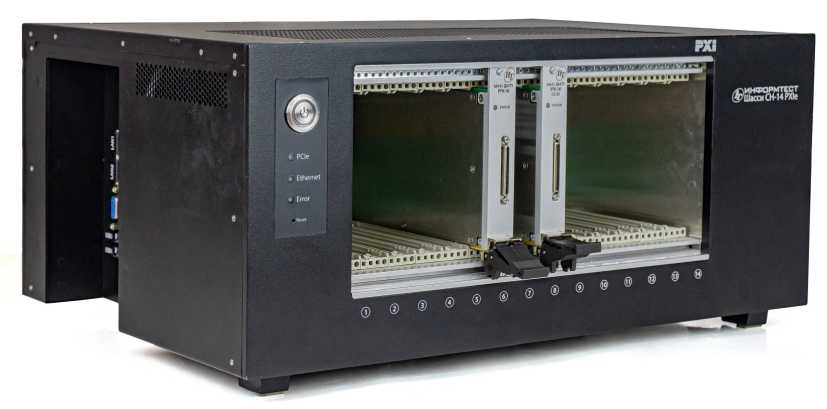

Рисунок 2 - Общий вид измерителей, установленных в шасси СН-14 PXIe
Таблица 4 -
Наименование |
Обозначение |
Количество |
Измеритель мгновенных значений напряжения МН^ИИ^Ь |
ГВТУ.468266.001 |
1 шт. |
Модули Информтест DAQ. Управляющая панель Qt. Руководство оператора |
ФТКС.67010-01 34 01 |
1 шт. |
Модули Информтест DAQ. Драйвер. Руководство системного программиста |
ФТКС.77010-01 32 01 |
1 шт. |
Измеритель мгновенных значений напряжения МН12ИП-PXIe. Паспорт |
ГВТУ.468266.001ПС |
1 экз. |
Измеритель мгновенных значений напряжения МН12ИП-PXIe. Руководство по эксплуатации |
ГВТУ.468266.001РЭ |
1 экз. |
Измеритель мгновенных значений напряжения МН12ИП-PXIe. Комплект программного обеспечения |
ФТКС.85001-01 |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
исполнение МН12И |
П-PXIe |
Диапазоны измерений мгновенных значений напряжения постоянного тока, В |
от -0,1 до +0,1 от -1,0 до +1,0 от -10,0 до +10,0 |
Пределы допускаемой относительной основной погрешности измерений мгновенных значений напряжения постоянного тока при минимальном периоде семплирования, %:
|
±[0,030+0,015-(им/их|-1)] ±[0,030+0,015-(им/их|-1)] ±[0,060+0,030-(UM/Ux|-1)] |
исполнение МН12ИП- |
РХ1е-50В |
Диапазоны измерений мгновенных значений напряжения постоянного тока, В |
от -0,5 до +0,5 от -5,0 до +5,0 от -50,0 до +50,0 |
Наименование характеристики |
Значение |
Пределы допускаемой относительной основной погрешности измерений мгновенных значений напряжения постоянного тока при минимальном периоде семплирования, %:
для диапазона от -50,0 до +50,0 В |
±[0,090+0,060-(UM/Ux|-1)] ±[0,060+0,030-(UM/Ux|-1)l ±[0,060+0,030-(UUUx|-1)] |
для всех исполнений | |
Пределы допускаемой относительной дополнительной погрешности измерений мгновенных значений напряжения постоянного тока при минимальном периоде семплирования, от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, % |
±0,002 |
Нормальные условия измерений:
|
от +18 до +22 от 30 до 80 от 84,0 до 106,7 |
Примечания:
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания постоянного тока, В |
, „ q,+ 0.17, | J ~ + 0. S0 TJJ3 0,171 о,£о |
Динамическая сила тока потребления, А, не более:
|
1,2 0,4 |
Сопротивление гальванической развязки между каналами, а также между каналами и корпусом, МОм, не менее |
20 |
Электрическая прочность гальванической развязки между каналами, а также между каналами и корпусом, В, не менее |
200 |
Количество измерительных каналов |
12 |
Габаритные размеры (высотахдлинахширина), мм, не более |
20,0Х213,8Х130,5 |
Масса, кг, не более |
0,41 |
Рабочие условия измерений:
|
от +5 до +40 80 от 84,0 до 106,7 |
Средняя наработка на отказ, ч |
20000 |
Средний срок службы, лет |
10,5 |
