Номер по Госреестру СИ: 87405-22
87405-22 Счетчики электрической энергии однофазные многофункциональные
(ЭМИР-1)
Назначение средства измерений:
Счетчики электрической энергии однофазные многофункциональные ЭМИР-1 (далее -счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Внешний вид.
Счетчики электрической энергии однофазные многофункциональные
Рисунок № 1
Внешний вид.
Счетчики электрической энергии однофазные многофункциональные
Рисунок № 2
Внешний вид.
Счетчики электрической энергии однофазные многофункциональные
Рисунок № 3
Внешний вид.
Счетчики электрической энергии однофазные многофункциональные
Рисунок № 4
Внешний вид.
Счетчики электрической энергии однофазные многофункциональные
Рисунок № 5
Внешний вид.
Счетчики электрической энергии однофазные многофункциональные
Рисунок № 6
Внешний вид.
Счетчики электрической энергии однофазные многофункциональные
Рисунок № 7
Внешний вид.
Счетчики электрической энергии однофазные многофункциональные
Рисунок № 8
Внешний вид.
Счетчики электрической энергии однофазные многофункциональные
Рисунок № 9
Внешний вид.
Счетчики электрической энергии однофазные многофункциональные
Рисунок № 10
Программное обеспечение
Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО счетчиков
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
MT2 |
MT3 |
MT4 |
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
1.0 |
1.0 |
Цифровой идентификатор ПО |
254A |
3AC6 |
54AD |
Алгоритм вычисления цифрового идентификатора ПО |
CRC |
CRC |
CRC |
По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.190РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренияГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 23 июля 2021 г. №1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
МИРТ.411152.190ТУ «Счетчики электрической энергии однофазные многофункциональные ЭМИР-1. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «МИРТЕК»
(ООО «МИРТЕК»)
ИНН 2635813531
355037, г. Ставрополь, ул. Доваторцев, д. 33А
Телефон: +7 (8652) 22-68-68
E-mail: info@mirtekgroup.ru
Web-сайт: mirtekgroup.com
Изготовитель
Общество с ограниченной ответственностью «Электролаборатория ЭЛПЭК» (ООО «Электролаборатория ЭЛПЭК»)
ИНН 1661028060
Юридический адрес: 420037, г. Казань, ул. Чапаева, д. 24, кв. 137.
Адрес места деятельности: 420036, г. Казань, ул. Тэцевская, зд. 21А, корпус 9 Телефон: +7 (980) 917-06-89
E-mail: elab_elpek@mail.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (495) 546-45-01
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «МИРТЕК»
(ООО «МИРТЕК»)
ИНН 2635813531
355037, г. Ставрополь, ул. Доваторцев, д. 33А
Телефон: +7 (8652) 22-68-68
E-mail: info@mirtekgroup.ru
Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов напряжения и тока в показания электрической энергии.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
В зависимости от исполнения счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали. Учет электроэнергии для исполнений с двумя измерительными элементами может производиться по большему значению или только по фазной цепи в зависимости от настроек.
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик имеет в своем составе индикатор функционирования (отдельный «Сеть», либо совмещенный с оптическим испытательным выходным устройством). Счетчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали «Il#In», кнопку для ручного переключения режимов индикации «Просмотр».
В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ).
В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), отдельные гальванически развязанные от сети дискретные выходы, отдельные гальванически развязанные от сети дискретные входы.
Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.
Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.
Структура обозначения возможных исполнений счетчика приведена ниже.
Структура условного обозначения
ЭМИР-1 -ХХХ-ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХ-ХХХХХ-ХХ-ХХХХХХ- Х - Х
Тип счетчика
Тип корпуса
W1 - для установки на щиток, модификация 1
W2 - для установки на щиток, модификация 2
W3 - для установки на щиток, модификация 3
W6 - для установки на щиток, модификация 6
W6b - для установки на щиток, модификация 6b
W9 - для установки на щиток, модификация 9
D1 - для установки на DIN-рейку, модификация 1
D4 - для установки на DIN-рейку, модификация 4
D5 - для установки на DIN-рейку, модификация 5
D17 - для установки на DIN-рейку, модификация 17
SP1 - для установки на опору ЛЭП, модификация 1
SP2 - для установки на опору ЛЭП, модификация 2
SP3 - для установки на опору ЛЭП, модификация 3 Класс точности
A1 - класс точности 1 по ГОСТ 31819.21
A1R1 - класс точности 1 по ГОСТ 31819.21и класс точности 1 по ГОСТ 31819.23
A1R2 - класс точности 1 по ГОСТ 31819.21и класс точности 2 по ГОСТ 31819.23 Номинальное напряжение
220 - 220 В
230 - 230 В
Базовый ток
5 - 5 А
10 - 10 А
Максимальный ток
50А - 50 А
60А - 60 А
80А - 80 А
100А - 100 А
Количество и тип измерительных элементов
S - один шунт в фазной цепи тока
SS - два шунта в фазной цепи тока и цепи тока нейтрали
ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали
TT - два трансформатора тока в фазной цепи тока и в цепи тока нейтрали
Основной интерфейс
CAN - интерфейс CAN
RS232 - интерфейс RS-232
RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса Дополнительные интерфейсы
CAN - интерфейс CAN
RS232 - интерфейс RS-232
RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса
RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
(Нет символа) - интерфейс отсутствует
Поддерживаемые протоколы передачи данных
(Нет символа) - протокол «МИРТЕК»
P1 - протокол DLMS/COSEM/СПОДЭС/ГОСТ Р 58940
P2 - протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС/ГОСТ Р 58940 Дополнительные функции
H - датчик магнитного поля
In - дискретный вход, где n - количество входов
K - реле управления нагрузкой в цепи тока
L - подсветка индикатора
M - измерение параметров качества электрической энергии
O - оптопорт
Qn - дискретный выход, где n - количество выходов
R - защита от выкручивания винтов кожуха
U - защита целостности корпуса
Vn - электронная пломба, где n - номер модификации электронных пломб
Y - защита от замены деталей корпуса
Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)
(Нет символа) - дополнительные функции отсутствуют
Количество направлений учета электроэнергии
(Нет символа) - измерение электроэнергии в одном направлении (по модулю) D - измерение электроэнергии в двух направлениях
Условия эксплуатации
(Нет символа) - температура окружающей среды от -40 до 70 °С
F - температура окружающей среды от -45 до 85 °С
Перечни номеров, обозначающих модификации поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.
В счетчиках в корпусах SP1, SP2, SP3 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.
Счетчики, у которых в условном обозначении присутствует символ «K», оснащены встроенным контактором и дополнительно позволяют:
-
- организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);
-
- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;
-
- подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.
Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).
Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.
Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.
Счетчики, у которых в условном обозначении присутствует символ «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.
Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифных программы -действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
- количества электрической энергии
действующим тарифам;
-
- количества электрической энергии действующим тарифам на начало месяца;
-
- количества электрической энергии действующим тарифам на начало суток;
нарастающим
нарастающим
нарастающим
итогом
итогом
итогом
суммарно
суммарно
суммарно
раздельно
раздельно
раздельно
по
по
по
-
- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);
-
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);
-
- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).
Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).
Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно обеспечивают измерение следующих параметров:
-
- фазного напряжения;
-
- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
-
- фазного тока;
-
- тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);
-
- разности фазного тока и тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);
-
- частоты сети;
-
- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
-
- активной мощности;
-
- реактивной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);
-
- полной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);
-
- коэффициента мощности.
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:
-
- адреса счетчика (от 1 до 65000);
-
- текущего времени и даты;
-
- величины суточной коррекции хода часов;
-
- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);
-
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
-
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
-
- пароля для доступа по интерфейсу (от 0 до 4294967295).
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного обеспечения.
В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.
Знак поверки наносится на счетчик.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и (или) букв латинского алфавита и наносится в виде наклейки, или лазерным принтом, или иным способом на лицевой панели счетчика.

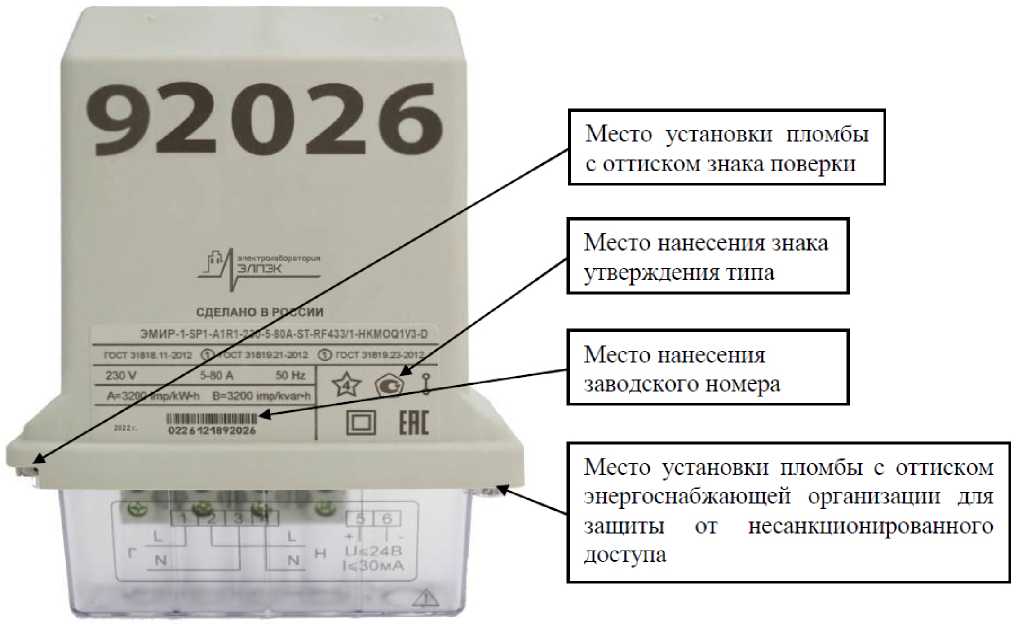

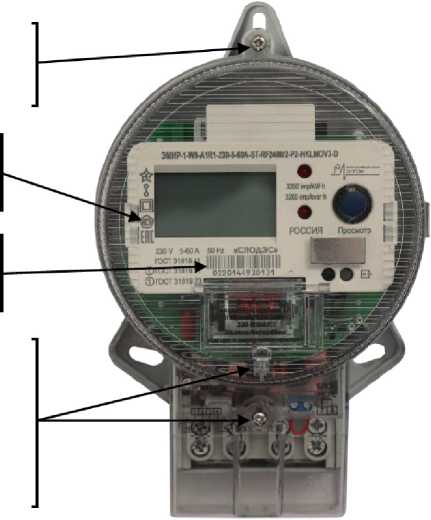

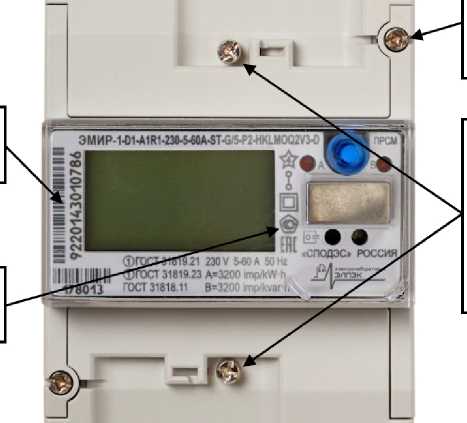

Общий вид счетчиков, с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведен на рисунках 1 - 13. Общий вид дистанционного индикаторного устройства приведен на рисунке 14.
Место нанесения знака
утверждения типа
Место нанесения
заводского номера
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Рисунок 1 - Общий вид счетчика в корпусе типа W1
ПРОСМОТР гостзкия 11
------— |
Место нанесения знака
утверждения типа
Место нанесения
заводского номера
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском знака поверки
Место нанесения
заводского номера
1 | ||
тхе @rx |
--- | |
RF433/1 |
V |
Место нанесения знака
утверждения типа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Рисунок 3 - Общий вид счетчика в корпусе типа W3
—
Место установки пломбы с оттиском знака поверки
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Рисунок 4 - Общий вид счетчика в корпусе типа W6
Место нанесения заводского номера
Место установки пломбы с оттиском знака поверки
Место нанесения знака утверждения типа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Рисунок 5 - Общий вид счетчика в корпусе типа W6b
/
Место нанесения (заводского номера
Место установки пломбы с оттиском знака поверки
Место нанесения знака утверждения типа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Рисунок 6 - Общий вид счетчика в корпусе типа W9
Место нанесения
заводского номера
утверждения типа
Место нанесения знака
Место установки пломбы с оттиском
знака поверки
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Рисунок 7 - Общий вид счетчика в корпусе типа D1
Место нанесения заводского номера
■мьв
Место установки пломбы с оттиском энергоснабжающей организации для зашиты от несанкционированного доступа
Место установки пломбы с оттиском знака поверки
Место нанесения знака утверждения типа
Рисунок 8 - Общий вид счетчика в корпусе типа D4
§0220112303242
Место установки пломбы с оттиском знака поверки
Место нанесения
заводского номера
Место нанесения знака
утверждения типа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Рисунок 9 - Общий вид счетчика в корпусе типа D5
ЭМИР-1 ■D17-A1R1-230-5-100A-ST-RS4B5-RF2400il3-P2-HKLMOw3-D
Место нанесения
заводского номера
Место
Место нанесения знака
утверждения типа
нированного доступа
— V- У : ■ ■
2022 ©ГОСТ 31819.21
230 imp/kvarh ф ГОСТ31819.23
-wTfiz ГОСТ 31818.11 РОССИЯ
установки пломбы с оттиском энергоснабжающей организации для защиты от несанкцио-
X ПРОСМОТР
А ■ В
Место
знака поверки
установки
пломбы с оттиском
Рисунок 10 - Общий вид счетчика в корпусе типа D17
Гг!/|злпэк
'У |
- /А ta |
/А |
- ЛУЖ и* |
© к- ■-— |
© |
© |
© - ■ -J |
СДЕЛАНО В Pl
3MMP-1-SPVA1R1-ja<5-80A-ST-RF433/1-HKMOQ1V3-D
cW-h B=32OQ imp/kvar-h
i, л hi;ш inii'inr
230 V
5-80 A MHz
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
IF -__L*_Z
L +
Место установки пломбы с оттиском знака поверки
Место нанесения знака утверждения типа
Место нанесения заводского номера
92026
Рисунок 11 - Общий вид счетчика в корпусе типа SP1
Место установки пломбы с оттиском энергоснабжающей организации для зашиты от несанкционированного доступа
Место установки пломбы с оттиском знака поверки
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 12 - Общий вид счетчика в корпусе типа SP2
2220132-121556
Место установки пломбы с оттиском знака поверки
•■сподэс
Г600 imp/kvart
Место нанесения знака
утверждения типа
Место нанесения
заводского номера
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Рисунок 13 - Общий вид счетчика в корпусе типа SP3
б
а
Рисунок 14 - Общий вид дистанционного индикаторного устройства
в
Комплект поставки приведен в таблице 7.
Таблица 7 - Комплект поставки счетчиков
Наименование |
Обозначение |
Количество |
Примечание |
Счетчик электрической энергии однофазный многофункциональный |
ЭМИР-1 |
1 шт. |
Исполнение соответствует заказу |
Пломба свинцовая |
- |
1 - 3 шт. |
В зависимости от типа корпуса |
Леска пломбировочная |
- |
1 - 3 шт. |
В зависимости от типа корпуса |
Руководство по эксплуатации |
МИРТ.411152.190РЭ |
1 шт. |
В электронном виде |
Формуляр |
МИРТ.411152.190ФО |
1 шт. |
В бумажном виде |
Дистанционное индикаторное устройство |
- |
1 шт. |
Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП, по согласованию с заказчиком может быть исключено из комплекта поставки |
Кронштейн для крепления на опоре ЛЭП |
- |
1 шт. |
Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП |
Упаковка |
— |
1 шт. |
Потребительская тара |
Технологическое программное обеспечение |
- |
1 шт. |
В электронном виде по отдельному заказу |
Примечание - Последние версии технологического программного обеспечения и документации размещены на официальном сайте элпэк.рф и свободно доступны для загрузки. |
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.
Таблица 2 - Классы точности счетчиков
Символы в условном обозначении |
Класс точности при измерении энергии | |
активной |
реактивной | |
A1 |
1 |
— |
A1R1 |
1 |
1 |
A1R2 |
1 |
2 |
Максимальные значения стартовых токов счетчиков в зависимости от класса точности приведены в таблице 3.
Таблица 3 - Максимальные значения стартовых токов счетчиков
Класс точности счетчика | |||
1 по ГОСТ 31819.21-2012 |
1 по ГОСТ 31819.23-2012 |
2 по ГОСТ 31819.23-2012 | |
Стартовый ток |
0,0025 1б |
0,0025 1б |
0,005 1б |
Пределы допускаемых погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности (для счетчиков с символом «М» в условном обозначении) указаны в таблице 4.
Таблица 4 - Пределы допускаемой погрешности измерений параметров электрической энер-
гии
Параметр |
Пределы допускаемой погрешности измерений: абсолютной Д, относительной 6 |
Частота, Г ц |
±0,05 (Д) |
Отклонение частоты, Г ц |
±0,05 (Д) |
Активная мощность, %
|
±1,5 (6) ±1 (6) |
Реактивная мощность, %
|
±1,5 (6) ±1 (6) |
Полная мощность, %
|
±1,5 (6) ±1 (6) |
Положительное отклонение напряжения, % |
±0,5 (Д) |
Отрицательное отклонение напряжения, % |
±0,5 (Д) |
Напряжение, % |
±1 (6) |
Фазный ток, %
|
±1,5 (6) ±1 (6) |
Ток нейтрали, %
|
±1,5 (6) ±1 (6) |
Коэффициент мощности, % |
±2(6) |
Примечание - погрешности измерения нормируются для значений входных сигналов, указанных в таблице 5 |
Метрологические и основные технические характеристики счетчиков указаны в таблицах 5 - 6.
Таблица 5 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное фазное напряжение Uhom, В |
220; 230 |
Базовый ток Тб, А |
5; 10 |
Максимальный ток ^акс, А |
50; 60; 80; 100 |
Диапазон входных сигналов при измерении энергии:
|
от 0,057б до Мкс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная) |
Продолжение таблицы 5
Наименование характеристики |
Значение |
Рабочий диапазон изменения частоты измерительной сети счетчика, Г ц |
50 ± 7,5 |
Пределы основной абсолютной погрешности часов за интервал времени 1 сут, c |
±0,5 |
Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с |
±1 |
Пределы дополнительной температурной погрешности часов счетчика за интервал времени 1 сут, на каждый граgуc Цельсия, с |
±0,15 (но суммарно не более, чем 4 с в диапазоне рабочих температур) |
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В:
|
(от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,05 до 1,3) Uhom |
Диапазон измерений среднеквадратических значений силы переменного тока, А |
от 0,051б до 1макс |
Диапазон измерений отрицательного отклонения фазного напряжения, %
|
от 0 до 25 от 0 до 45 от 0 до 90 |
Диапазон измерений положительного отклонения фазного напряжения, %
|
от 0 до 20 от 0 до 30 от 0 до 30 |
Диапазон измерений коэффициента мощности |
от -1 до 1 |
Диапазон входных сигналов при измерении мощности:
|
от 0,051б до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная) |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт^ч) |
от 800 до 10000 |
Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар^ч) |
от 800 до 10000 |
Количество десятичных знаков отсчетного устройства, не менее |
8 |
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не более |
0,01 |
Полная мощность, потребляемая каждой цепью тока при базовом токе, ВА, не более |
0,3 |
Полная (активная) мощность, потребляемая каждой цепью напряжения, при номинальном значении напряжения, В • А (Вт), не более |
10 (2) |
Длительность хранения информации при отключении питания, лет, |
35 |
не менее | |
Срок службы батареи, лет, не менее |
16 |
Число тарифов, не менее |
4 |
Число временных зон, не менее |
12 |
Глубина хранения значений электрической энергии на начало месяца, мес, не менее: - для счетчиков с символом «A1» |
24 |
- для счетчиков с символами «A1R1», «A1R2» |
36 |
Глубина хранения значений электрической энергии на начало суток, сут, не менее: - для счетчиков с символом «A1» |
93 |
- для счетчиков с символами «A1R1», «A1R2» |
128 |
Глубина хранения значений электрической энергии на начало интервала 30 мин, сут, не менее: - для счетчиков с символом «A1» |
93 |
- для счетчиков с символами «A1R1», «A1R2» |
128 |
Глубина хранения значений электрической энергии, потребленной за интервал 30 мин, сут, не менее: - для счетчиков с символом «A1» |
93 |
- для счетчиков с символами «A1R1», «A1R2» |
128 |
Интервал усреднения мощности для фиксации профиля нагрузки, минХ) |
30 |
Глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут2), не менее: | |
- для счетчиков с символом «A1» |
93 |
- для счетчиков с символами «A1R1», «A1R2» |
128 |
Количество записей в журнале событий, не менее: - для счетчиков с символом «A1» |
384 |
- для счетчиков с символами «A1R1», «A1R2» |
1000 |
Продолжение таблицы 6
Наименование характеристики |
Значение |
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012, не менее |
1 |
Скорость обмена информацией по интерфейсам, бит/с, не менее |
9600 |
Габаритные размеры (длинахширинахвысота), мм, не более Тип корпуса: | |
- W1 |
196х121х60 |
- W2 |
182x125x55 |
- W3 |
201х118х74 |
- W6 |
209х128х104 |
- W6b |
209х128х110 |
- W9 |
209х128х76 |
- D1 |
130х90х69 |
- D4 |
160х90х69 |
- D5 |
110х89х61 |
- D17 |
130х90х71 |
- SP1 |
240х165х77 |
- SP2 |
160х110х65 |
- SP3 |
180x165x77 |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +70 |
- температура окружающей среды, °С, для счетчиков с символом «F» |
от -45 до +85 |
- относительная влажность, % |
от 30 до 98 |
- атмосферное давление, кПа |
от 70 до 106,7 |
Масса, кг, не более |
1,5 |
Срок службы счетчика, лет, не менее |
35 |
Средняя наработка на отказ, ч, не менее |
350000 |
1) По требованию заказчика возможна реализация настраиваемого мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин. |
интервала усреднения |
2) Минимальная глубина хранения профиля нагрузки при других |
значениях интервала |
усреднения может быть рассчитана по формуле Dmuh = (1текD3o)/30, где 1тек - текущий интервал усреднения мощности, мин; D30 - глубина хранения профиля нагрузки при интервале | |
усреднения 30 мин, сут. |
