Номер по Госреестру СИ: 86936-22
86936-22 Приборы электроизмерительные многофункциональные
(Энергомонитор-3.1КМ-Э)
Назначение средства измерений:
Приборы электроизмерительные многофункциональные Энергомонитор-3.1 КМ-Э (далее прибор) предназначены для измерений электроэнергетических величин в однофазных и трехфазных цепях переменного тока, в том числе: переменного электрического напряжения, переменного электрического тока, угла фазового сдвига, частоты, активной, реактивной и полной мощности, показателей качества электрической энергии (ПКЭ) и могут применятся в качестве разрядного эталона (РЭ) для поверки или калибровки средств измерений (СИ) электроэнергетических величин.
Внешний вид.
Приборы электроизмерительные многофункциональные
Рисунок № 1
Внешний вид.
Приборы электроизмерительные многофункциональные
Рисунок № 2
Внешний вид.
Приборы электроизмерительные многофункциональные
Рисунок № 3
Внешний вид.
Приборы электроизмерительные многофункциональные
Рисунок № 4
Внешний вид.
Приборы электроизмерительные многофункциональные
Рисунок № 5
Программное обеспечение
Программное обеспечение прибора состоит из встроенной программы прибора «EM3.1К» (ВПО) и прикладных программ для ПК. Связь с ПК осуществляется по интерфейсам. ВПО выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка ВПО производится на предприятии-изготовителе. ВПО хранится в энергонезависимой памяти. По своей структуре ВПО разделено на метрологически значимую и метрологически не значимую части. Каждая структурная часть защищается контрольной суммой по алгоритму CRC32-IEEE 802.3, которая контролируется системой диагностики прибора.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик.
Лист № 6 Всего листов 35 Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО_________________________________
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
EM3.1K |
Номер версии (идентификационный номер) ПО |
не ниже 2.01 |
Знак утверждения типа
Знак утверждения типа наносится в левом нижнем углу на лицевой панели, указанном на рисунке 1 и 5. Заводской номер, состоящий из арабских цифр, наносится на табличку в месте, указанном на рисунке 2, 4, 5, 6. Ограничение доступа к местам настройки (регулировки), расположенным на центральной плате прибора, осуществляется путем нанесения свинцовых или мастичных пломб с изображением знака поверки на специально оборудованных площадках на винтах крепления, указанных на рисунках 1 и 5.Место для нанесения пломбы в виде свинцовой или
мастичной пломбы
ЭНЕРГОМОНИТОР-3.1 км-э
VI «.»■ 11 ■«
Место нанесения
знака утверждения
типа
Рисунок 1 - Общий вид стационарных приборов Энергомонитор-3.1КМ-Э С с указанием мест пломбировки (для свинцовой пломбы или мастичной пломбы), мест нанесения знака утверждения типа.

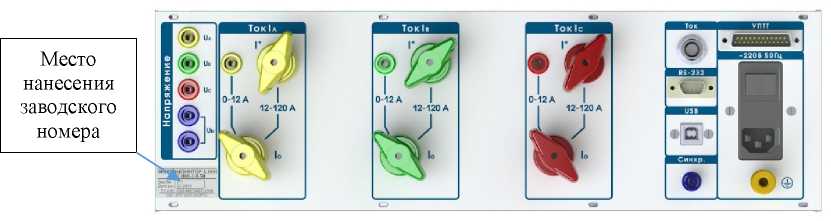

Рисунок 2 - Задняя панель приборов Энергомонитор-3.1КМ-Э С с указанием места нанесения заводского номера
Рисунок 3 - Передняя панель стационарных блоков усилителя напряжения УН-6.1 прибора
Энергомонитор 3.1КМ-Э С
Место нанесения заводског о номера
Рисунок 4 - Задняя панель стационарных блоков усилителя напряжения УН-6.1 прибора
Энергомонитор 3.1КМ-Э С
Место для нанесения пломбы в виде мастичной пломбы
Место нанесения заводского номера

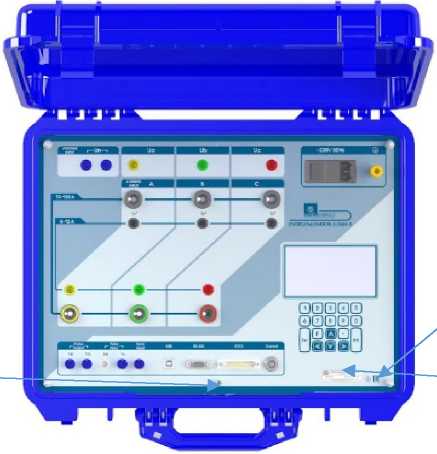

Рисунок 5 - Общий вид переносных приборов Энергомонитор-3.1КМ-Э П
Место нанесения знака утверждения типа
Место нанесения заводского номера

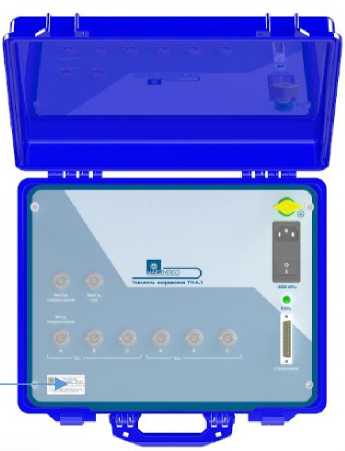

Рисунок 6 - Общий вид переносных блоков усилителя напряжения УН-6.1 приборов Энергомонитор 3.1КМ-Э П
Программное обеспечение
Программное обеспечение прибора состоит из встроенной программы прибора «EM3.1К» (ВПО) и прикладных программ для ПК. Связь с ПК осуществляется по интерфейсам. ВПО выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка ВПО производится на предприятии-изготовителе. ВПО хранится в энергонезависимой памяти. По своей структуре ВПО разделено на метрологически значимую и метрологически не значимую части. Каждая структурная часть защищается контрольной суммой по алгоритму CRC32-IEEE 802.3, которая контролируется системой диагностики прибора.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик.
Лист № 6 Всего листов 35 Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО_________________________________
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
EM3.1K |
Номер версии (идентификационный номер) ПО |
не ниже 2.01 |
Таблица 2 - Метрологические характеристики приборов для модификаций "Энергомонитор-3.1КМ-Э Х-02-ТХ-2-5-50/400" при прямом подключении
Наименование характеристики |
Значение |
Диапазон измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока, В |
от 0,1-Uh до 1,2-Uh |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока с частотой fi от 40 до 450 Гц, %: При Uh в диапазоне свыше 2 В При Uh в диапазоне от 0,1 В до 2 В |
±[0,01+0,002-(1,2-Uh/U-1)] ±[0,015+0,003-(1,2-Uh/U-1)] |
Диапазон измерений напряжения постоянного тока (U), В |
от 0,1-Uh до 1,7-Uh При Uh = 800 В - от 0,1-Uh до 1,25-Uh |
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока (U), % При Uh в диапазоне от 5 В до 480 В При Uh в диапазоне от 1 В до 2 В При Uh = 800 В |
±[0,01+0,005-(1,7-Uh/U-1)] ±[0,015+0,005-(1,7-Uh/U-1)] ±[0,015+0,005-(1,25-Uh/U-1)] |
Диапазон измерений среднеквадратического значения силы переменного тока (I), А |
от 0,1-Ih до 1,2-Ih |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения силы переменного тока (I) с частотой fi от 40 до 450 Гц, % При частоте fi от 40 до 70 Гц При частоте fi от 70 до 450 Гц |
±[0,01+0,002-(1,2-Ih/I-1)] ±[0,02+0,002-(1,2-Ih/I-1)] |
Диапазон измерений активной электрической мощности (Р), Вт |
от 0,01\Ph до 1,44-Ph Ph = Uh • Ih U от 0,1-Uh до 1,2-Uh I от 0,1-Ih до 1,2-Ih |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений активной электрической мощности (Р), % Для частоты f1 от 40 до 70 Гц: 0,9 < |cos ф| < 1,0 При Uh в диапазоне свыше 2 В При Uh равном 1 и 2 В 0,2 < |cos ф| < 0,9 При Uh в диапазоне свыше 2 В При Uh равном 1 и 2 В Для частоты fi от 70 до 450 Гц: 0,9 < |cos ф| < 1,0 При Uh в диапазоне свыше 2 В При Uh равном 1 и 2 В 0,2 < |cos ф| < 0,9 При Uh в диапазоне свыше 2 В При Uh равном 1 и 2 В |
±[0,01+0,004-(1,44-Ph/P-1)] ±[0,02+0,004 -(1,44- Ph/P- 1)] ±[0,015+0,004-(1,44-Ph/P-1)] ±[0,025+0,004-(1,44-Ph/P-1)] ±[2-(O,O1+O,OO4-(1,44- Ph/P- 1))] ±[2 • (0,02+0,004 -(1,44- Ph/P- 1))] ±[2-(0,015+0,004 -(1,44- Ph/P- 1))] ±[2 • (0,025+0,004 -(1,44- Ph/P- 1))] |
Диапазон измерений активной и реактивной электрической энергии на частоте f1 от 40 до 70 Гц, кВт^ч |
от 0,000001 до 10000 при времени измерений от 4 до 99996 с |
Пределы допускаемой относительной погрешности измерений активной (реактивной) электрической энергии, % при времени измерения не менее 1000 с. и Kp (sin ф) = 1,0 |
±0,03 |
Диапазон измерений реактивной электрической мощности (Q), вар |
от 0,01-Qh до 1,44-Qh Qh = Uh • Ih |
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности (Q) с частотой f1 от 40 до 450 Гц, вар При |sin ф| в диапазоне от 0,9 до 1,0 При |sin ф| в диапазоне от 0,2 до 0,9 |
±[0,03+0,01-(1,44-Qh/Q-1)] ±[0,05+0,01-(1,44-Qh/Q-1) |
Диапазон измерений полной электрической мощности (S), В-А |
от 0,01^Sh до 1,44^Sh Sh = Uh • Ih U от 0,1-Uh до 1,2-Uh I от 0,1-Ih до 1,2-Ih |
Пределы допускаемой относительной погрешности измерений полной электрической мощности (S) с частотой f1 от 40 до 70 Гц, % При Uh в диапазоне свыше 2 В При Uh в диапазоне от 0,1 В до 2 В с частотой f1 от 70 до 450 Гц, % При Uh в диапазоне свыше 2 В При Uh в диапазоне от 0,1 В до 2 В |
±[0,02+0,005-(1,2-Uh/U+1,2-Ih/I-2)] ±[0,025+0,01-(1,2-Uh/U+1,2-Ih/I-2)] ±[2-(0,02+0,005-(1,2-Uh/U+1,2-Ih/I-2))] ±[2-(0,025+0,01-(1,2-Uh/U+1,2-Ih/I-2))] |
Наименование характеристики |
Значение |
Диапазон измерений коэффициента мощности (Kp=P/S) с частотой fi от 40 до 70 Гц |
от 0,1 до 1,0 I от 0,2•Ih до 1,2-1н U от 0,2-Uh до 1,2-Uh |
Пределы допускаемой абсолютной погрешности измерений коэффициента мощности (Kp=P/S) |
±0,001 |
Диапазон измерений частоты переменного тока (fi), Гц |
от 40 до 450 |
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Г ц |
±0,0004-(f/50) |
Диапазон измерений угла фазового сдвига между основными гармоническими составляющими входных напряжений разных фаз при частоте fi от 40 до 70 Гц |
от 0° до 360° |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими входных напряжений разных фаз при частоте fi от 40 до 70 Гц |
±0,01° |
Диапазон измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (ф1) при частоте fi от 40 до 70 Гц |
от 0° до 360° |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (ф1) при частоте fi от 40 до 70 Гц |
±0,01° |
Диапазон измерений среднеквадратического значения основной гармонической составляющей напряжения (Uci) с частотой fi от 40 до 70 Гц, В |
от 0,1-Uh до 1,2-Uh |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения (Uci) с частотой fi от 40 до 70 Гц, % |
±[0,01+0,005-(1,2-Uh/Uci-1)] |
Диапазон измерений среднеквадратического значения гармонической составляющей напряжения порядка n (Ucn) с частотой fi от 40 до 70 Гц, В |
от 0 до 0,6-Uh |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения гармонической составляющей напряжения порядка n (Ucn) , % от 2 до 20 гармоники от 21 до 50 гармоники |
±[0,05+((Ub/U)-2)-0,001]; ±[0,i+((Uн/U)-2)•0,0i] |
Диапазон измерений среднеквадратического значения интергармонической составляющей напряжения порядка m (Ucm) с частотой fi от 40 до 70 Гц, В |
от 0 до 0,15-Uh |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной и относительной погрешности измерений среднеквадратического значения интергармонической составляющей напряжения порядка m (Uem) , В,% Для m от 0,5 до 50,5 с дискретностью 1,0 При Ucm в диапазоне до 0,01 • Uh При Ucm в диапазоне свыше 0,0 TUh |
Д: ±0,0001^; 6: ±1 |
Диапазон измерений среднеквадратического значения основной гармонической составляющей силы тока (Iei) с частотой fi от 40 до 70 Гц, А |
от 0,1-Ih до 1,2-Ih |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей силы тока (Iei), % |
±[0,0i+0,005-(i,2-IH/b-i)i |
Диапазон измерений среднеквадратического значения гармонической составляющей тока порядка n (Ien) с частотой fi от 40 до 70 Гц, А |
от 0 до 0,64н |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения гармонической составляющей тока порядка n (Ien) , % от 2 до 20 гармоники от 21 до 50 гармоники |
±[0,05+((IK/I)-2)-0,00il; ±[0,1+((IH/I)-2)-0,01l |
Диапазон измерений среднеквадратического значения интергармонической составляющей тока порядка m (I em) с частотой fi от 40 до 70 Гц, А |
от 0 до 0,15^н |
Пределы допускаемой абсолютной и относительной погрешности измерений среднеквадратического значения интергармонической составляющей тока порядка m (I em) , А m от 0,5 до 50,5 с дискретностью 1,0 При Icm в диапазоне до 0,01 • Ih При Icm в диапазоне свыше 0,0 Ын |
Д: ±0,0001/[н; 6: ±1 |
Диапазон измерений угла фазового сдвига между гармониками порядка n напряжения и тока одной фазы с частотой fi от 40 до 70 Гц |
от 0° до 360° |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками порядка n напряжения и тока одной фазы U от 0,2^Uh до 1,2-Uh I от 0,2-Ih до 1,2-Ih K(n) и KU(n) от 2 до i5 % для n от 2 до 10 для n от 11 до 50 |
±0,3° ±1,0° |
Диапазон измерений коэффициента гармонической составляющей напряжения порядка n [KU(n)] с частотой fi от 40 до 70 Гц, В |
от 0 до 49,9 |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений коэффициента гармонической составляющей напряжения порядка n | I<i'(n)| , % U от 0,2-U до 1,2-Uh При Ки(п) в диапазоне до 1,0 для п от 2 до 40 для п от 41 до 50 |
±0,003 ±0,01 |
Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей напряжения порядка п [Ки(п)] , % U от 0,2-U до 1,2-Uh При <U(n) в диапазоне свыше 1,0 для п от 2 до 40 для п от 41 до 50 |
±0,3 ±1,0 |
Диапазон измерений коэффициента гармонической составляющей тока порядка п [К[(п)] с частотой fi от 40 до 70 Гц, А |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности измерений коэффициента гармонической составляющей тока порядка п [Ю(п)], % I от 0,2-Ih до 1,2-Ih При К|(п) в диапазоне до 1,0 для п от 2 до 40 для п от 41 до 50 |
±0,003 ±0,01 |
Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей тока порядка п [Ю(п)], % I от 0,2-Ih до 1,2-Ih При К|(п) в диапазоне свыше 1,0 для п от 2 до 40 для п от 41 до 50 |
О 1 -н -н |
Диапазон измерений активной электрической мощности основной гармонической составляющей (Pi) с частотой fi от 40 до 70 Гц, Вт |
от 0,0ГРн до 1,44-Ph |
Пределы допускаемой относительной погрешности измерений активной электрической мощности основной гармонической составляющей (Pi), % При |cos ф| в диапазоне от 0,5 до 1,0 |
±[0,015+0,01- (1,44-Ph/Pi-1)] |
Диапазон измерений реактивной электрической мощности основной гармонической составляющей (Qi)p с частотой fi от 40 до 70 Гц, Вар |
от 0,01-Qh до 1,44-Qh |
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности основной гармонической составляющей (Qi)p , % При |srn ф| в диапазоне от 0,9 до 1 При |srn ф| в диапазоне от 0,2 до 0,9 |
±[0,03+0,01^(1,44^Qh/Qi-1)] ±[0,05+0,01-(1,44-Qh/Qi-1)] |
Наименование характеристики |
Значение |
Диапазон измерений суммарного коэффициента гармонических составляющих напряжения (THDu) при U от 0,2^Uh до 1,2-Uh с частотой fi от 40 до 70 Гц |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu < 1,0 |
±0,003 |
Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu > 1,0 |
±0,3 |
Диапазон измерений суммарного коэффициента гармонических составляющих силы тока (THDi) при I от 0,2'Ih до 1,2-Ih с частотой fi от 40 до 70 Гц |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности суммарного коэффициента гармонических составляющих силы тока (THDi), % THDi < 1,0 |
±0,01 |
Пределы допускаемой относительной погрешности суммарного коэффициента гармонических составляющих силы тока (THDi), % THDi > 1,0 |
±1,0 |
Диапазон измерений напряжения прямой последовательности основной частоты (Ui) с частотой fi от 40 до 70 Гц , В |
от 0 до Uh |
Пределы допускаемой абсолютной погрешности измерений напряжения прямой последовательности основной частоты (Ui), В |
±(0,0002^Uh -V3) |
Диапазон измерений напряжения нулевой последовательности основной частоты (U0) с частотой fi от 40 до 70 Гц, В |
от 0 до Uh |
Пределы допускаемой абсолютной погрешности измерений напряжения нулевой последовательности основной частоты (U0), В U от 0,5-Uh до 1,2-Uh K0U<15 % |
±0,0005^Uh |
Диапазон измерений напряжения обратной последовательности основной частоты (U2) с частотой fi от 40 до 70 Гц, В |
от 0 до Uh |
Пределы допускаемой абсолютной погрешности измерений напряжения обратной последовательности основной частоты (U2), В U от 0,5-Uh до 1,2-Uh K2U<15 % |
±(0,0003^Uh -л/3) |
Наименование характеристики |
Значение |
Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности (К2и) и по нулевой последовательности (K0u) с частотой f1 от 40 до 70 Гц |
от 0 до 50 |
Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности (K2u) и по нулевой последовательности (Ku), % U от ОДИн до 1,2-Uh |
±0,05 |
Диапазон измерений тока прямой последовательности основной частоты (Ii) с частотой fi от 40 до 70 Гц, А |
от 0 до 1н |
Пределы допускаемой абсолютной погрешности измерений тока прямой последовательности основной частоты (Ii), А |
±0,00024н |
Диапазон измерений тока нулевой последовательности основной частоты (I0) с частотой fi от 40 до 70 Гц, А |
от 0 до 1н |
Пределы допускаемой абсолютной погрешности измерений тока нулевой последовательности основной частоты (I0), А |
±0,00054н |
Диапазон измерений тока обратной последовательности основной частоты (I2) с частотой fi от 40 до 70 Гц, А |
от 0 до 1н |
Пределы допускаемой абсолютной погрешности измерений тока обратной последовательности основной частоты (I2), А |
±0,00034н |
Диапазон измерений кратковременной дозы фликера с частотой fi от 40 до 70 Гц |
от 0,2 до 10 |
Пределы допускаемой относительной погрешности измерений кратковременной дозы фликера, % f = (fHoM ±1) Гц ; AU/U < 20 % при колебаниях напряжения, имеющих форму меандра |
±5,0 |
Диапазон измерений тангенса угла фазового сдвига между напряжением и током [tg^)] с частотой fi от 40 до 70 Гц |
от 0 до 8 |
Пределы допускаемой абсолютной погрешности измерений тангенса угла фазового сдвига между напряжением и током [tg^)] с частотой fi от 40 до 70 Гц От 0 до 2 От 2 до 8 |
±0,001 ±0,01 |
Наименование характеристики |
Значение |
Метрологические характеристики приборов для модификаций "Энергомонитор-3.1КМ-Э х-02-ТХ-2-5-50/400" соответствуют требованиям, предъявляемыми:
№ 1942 от 03 сентября 2021 г.;
|
при измерении силы тока в диапазоне от 0,05 до 100 А
1 разряд |
Примечания.
2550 Гц.
значения сигналов напряжения и тока не превышают 170 % от Uh и 1н, соответственно.
|
Таблица 3 - Метрологические характеристики приборов для модификаций "Энергомонитор-
3.1КМ-Э х-02-ХЕ-3-6-50" при включении через блок УН-6.1.в дополнение к таблице 2
Наименование характеристики |
Значение |
Диапазон измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока, В при иин из ряда: 10, 100 мВ; 1, 10 В |
от 0,1- иин до 1,2- иин |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока на частоте f1 от 40 до 70 Гц, %: При Uu в диапазоне свыше 2 В При иин в диапазоне от 0,01 В до 2 В При иин =10 мВ |
±[0,01+0,002-(1,2-Uh/U-1)] ±[0,015+0,003-(1,2-Uh/U-1)] ±[0,03+0,003-(1,2- Uuh/U-1)] |
Наименование характеристики |
Значение |
Диапазон измерений среднеквадратического значения напряжения сигнала переменного тока (Ui), В при UiH из ряда: 10, 100; 1000, 10000 мВ на частоте f1 от 40 до 70 Гц |
от 0,1-UiH до 1,2-UiH |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения напряжения сигнала переменного тока (Ui) с частотой f1 от 40 до 70 Гц, % При Ui в диапазоне:
При Lin = 10 мВ |
±[0,01+0,002-(1,2-UiH / Ui-1)] ±[0,015+0,003-(1,2-UiH/Ui -1) ±[0,03+0,003-(1,2-UiH /Ui -1)] |
Диапазон измерений активной электрической мощности (Р), Вт |
от 0,0LPh до 1,44-Ph Ph = Кдн-Uu • КДТ-Ui , где коэффициент приведения по току Кдт - (А/В); коэффициент приведения по напряжению Кдн - (В/В) Uu от 0,1- Uuk до 1,2 •иин Ui от 0,1- Ш до 1,2- U« |
Пределы допускаемой относительной погрешности измерений активной электрической мощности (Р) с частотой f1 от 40 до 70 Гц, % 0,9 < |cos ф| < 1,0 при Uu и Ui свыше 2 В Uu и Ui в диапазоне от 0,01 В до 2 В |
±[0,01+0,004-(1,44-Ph/P-1)] ±[0,02+0,004 -(1,44- Ph/P- 1)] |
0,2 < |cos ф| < 0,9 При Uu и Ui свыше 2 В Uu и Ui в диапазоне от 0,01 В до 2 В |
±[0,015+0,004 -(1,44- Ph/P- 1)] ±[0,025+0,004 -(1,44- Ph/P- 1)] |
Диапазон измерений активной и реактивной электрической энергии на частоте f1 от 40 до 70 Гц, кВт-ч |
от 0,000001 до 10000 при времени измерений от 4 до 99996 с |
Пределы допускаемой относительной погрешности измерений активной (реактивной) электрической энергии, % при времени измерения не менее 1000 с. и Kp (sin ф) = 1,0 |
±0,03 |
Диапазон измерений реактивной электрической мощности (Q) при частоте f1 от 40 до 70 Гц, вар |
от 0,01-Qh до 1,44-Qh Qh = Кдн^иин • KgrUrn , где: Uu от 0,1- иин до 1,2 •иин Ui от 0,1- Ш до 1,2- U« и коэффициент приведения по току Кдт - (А/В); коэффициент приведения по напряжению Кдн - (В/В) |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности (Q) при частоте f1 от 40 до 70 Гц, % При Uue и U« не менее 0,01 В; При |sin ф| в диапазоне от 0,9 до 1,0; При иин и U« не менее 0,01 В; При |sin ф| в диапазоне от 0,2 до 0,9. |
±[0,03+0,01-(1,44-Qh/Q-1)] ±[0,05+0,01-(1,44-Qh/Q-1)] |
Диапазон измерений полной электрической мощности (S) при частоте fi от 40 до 70 Гц, В-А |
от 0,01-Sh до 1,44-Sh Sh = Кцн-иин • KgrUta , где: Uu от 0,1- иин до 1,2 •иин Ui от 0,1- Ш до 1,2- U« и размерность Кцт - (А/В) |
Пределы допускаемой относительной погрешности измерений полной электрической мощности (S), % При Uu и Ui в диапазоне свыше 2 В При Uu и Ui в диапазоне от 0,01 В вкл. до 2 В |
±[0,02+0,005 -(1,2- Uh/U+1,2 • Uih/I-2)] ±[0,025+0,01-(1,2-Uh/U+1,2- UiH /1-2)] |
Диапазон измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (ф1) при частоте f1 от 40 до 70 Гц |
от 0° до 360° |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими напряжения в канале напряжения и напряжения в канале тока одной фазы (ф1) при частоте f1 от 40 до 70 Гц |
±0,01° |
Диапазон измерений среднеквадратического значения основной гармонической составляющей напряжения (Uc1) с частотой f1 от 40 до 70 Гц, В |
от 0,1- Uuh до 1,2- Uuh |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения (Uc1) с частотой f1 от 40 до 70 Гц, % При иин в диапазоне свыше 2 В При иин в диапазоне от 0,01 В до 2 В При иин =10 мВ |
±[0,01+0,002-(1,2-Uh/U-1)] ±[0,015+0,003-(1,2-Uh/U-1)] ±[0,03+0,003-(1,2- Uuh/U-1)] |
Диапазон измерений среднеквадратического значения основной гармонической составляющей напряжения сигнала тока (Uic1) с частотой f1 от 40 до 70 Гц, В |
от 0,1- UiH до 1,2- UiH |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения сигнала тока, % При UiH из ряда: 0,1; 1; 10 В При UiH = 10 мВ |
±[0,01+0,005-(1,2- UiH / UiC1-1)] ±[0,02+0,005-(1,2- UiH / UiC1-1)] |
Наименование характеристики |
Значение |
Диапазон измерений активной электрической мощности основной гармонической составляющей (P1) с частотой f1 от 40 до 70 Гц, Вт |
от 0,01\Ph до 1,44-Ph |
Пределы допускаемой относительной погрешности измерений активной электрической мощности основной гармонической составляющей (P1), % При |cos ф| в диапазоне от 0,5 до 1,0 |
±[0,015+0,01-(1,44-Ph/P1-1)] |
Диапазон измерений реактивной электрической мощности основной гармонической составляющей (Q1) с частотой fi от 40 до 70 Гц, Вар |
От 0,01-Qh до 1,44-Qh |
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности основной гармонической составляющей (Q1), % При |sin ф| в диапазоне от 0,9 до 1 При |sin ф| в диапазоне от 0,2 до 0,9 |
±[0,03+0,01-(1,44-Qh/Q1-1)] ±[0,05+0,01-(1,44-Qh/Q1-1)] |
Диапазон измерений суммарного коэффициента гармонических составляющих напряжения (THDu) при U от 0,2^Uuh до 1,2-Uuh с частотой f1 от 40 до 70 Гц |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu < 1,0 |
±0,01 |
Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu > 1,0 |
±1,0 |
Диапазон измерений суммарного коэффициента гармонических составляющих напряжения сигнала тока (THDi) при при частоте f1 от 40 до 70 Гц |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности суммарного коэффициента гармонических составляющих напряжения сигнала тока (THDi), % THDi < 1,0 |
±0,01 |
Пределы допускаемой относительной погрешности суммарного коэффициента гармонических составляющих напряжения сигнала тока (THDi), % THDi > 1,0 |
±1,0 |
Диапазон измерений напряжения прямой последовательности основной частоты (U1) с частотой f1 от 40 до 70 Гц , В |
от 0 до иин |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений напряжения прямой последовательности основной частоты (U1), В При Uuh 100 мВ и более |
±(0,0002-UuitV3) |
Диапазон измерений напряжения нулевой последовательности основной частоты (U0) с частотой f1 от 40 до 70 Гц, В |
от 0 до иин |
Пределы допускаемой абсолютной погрешности измерений напряжения нулевой последовательности основной частоты (U0), В При Uuh 100 мВ и более U от 0,5-Uuh до 1,2-Uuh K0U<15 % |
±0,0005^иин |
Диапазон измерений напряжения обратной последовательности основной частоты (U2) с частотой f1 от 40 до 70 Гц, В |
от 0 до иин |
Пределы допускаемой абсолютной погрешности измерений напряжения обратной последовательности основной частоты (U2), В При Uuh 100 мВ и более U от 0,5-Uuh до 1,2-Uuh K2U<15 % |
±(0,0003^иин -л/3) |
Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности (Юи) и по нулевой последовательности (К0и) с частотой f1 от 40 до 70 Гц |
от 0 до 50 |
Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности (Юи) и по нулевой последовательности (Ки), % При Uuh 100 мВ и более U от 0,5- Uuh до 1,2- Uuh |
±0,05 |
Диапазон измерений напряжения сигнала тока прямой последовательности основной частоты (Ui1) с частотой f1 от 40 до 70 Гц, В |
от 0 до UiH |
Пределы допускаемой абсолютной погрешности измерений напряжения сигнала тока прямой последовательности основной частоты (Ui1), В |
±0,0002-UiH |
Диапазон измерений напряжения сигнала тока нулевой последовательности основной частоты (Ui0) с частотой f1 от 40 до 70 Гц, В |
от 0 до UiH |
Пределы допускаемой абсолютной погрешности измерений напряжения сигнала тока нулевой последовательности основной частоты (Ui0), В |
±0,0005^ UiH |
Наименование характеристики |
Значение |
Диапазон измерений напряжения сигнала тока обратной последовательности основной частоты (Ui2) с частотой f1 от 40 до 70 Гц, В |
от 0 до UiH |
Пределы допускаемой абсолютной погрешности измерений напряжения сигнала тока обратной последовательности основной частоты (Ui2), В |
±0,0003^ UiH |
Метрологические характеристики приборов для модификаций"Энергомонитор-3.1КМ-Э х-02-ХЕ-3-6-50" соответствуют требованиям, пр едъявляемыми:
измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2-109 Гц, утвержденной Приказом Росстандарта № 1942 от 03 сентября 2021 г.;
|
1 разряд 1 разряд |
Примечания.
2550 Гц;
амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и 1н, соответственно;
|
Таблица 4 - Метрологические характеристики приборов для модификаций "Энергомонитор-
3.1КМ-Э Х-05-ТХ-2-5-50/400" при прямом подключении
Наименование характеристики |
Значение |
Диапазон измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока, В при Uh из ряда: 1, 2, 5, 10, 30, 60, 120, 240, 480, 800 В |
от 0,1-Uh до 1,2-Uh |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока с частотой fi от 40 до 450 Гц, %: При Uh в диапазоне свыше 2 В При Uh в диапазоне от 0,1 В до 2 В |
±[0,02+0,005^ (1,2-Uh/U-1)] ±[0,03+0,006^ (1,2-Uh/U-1)] |
Диапазон измерений напряжения постоянного тока (U), В При Uh в диапазоне до 480 В При Uh = 800 В |
от 0,1-Uh до 1,7-Uh от 0,1-Uh до 1,25-Uh |
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока (U), % При Uh в диапазоне до 480 В При Uh = 800 В |
±[0,02+0,005^ (1,7-Uh/U-1)] ±[0,02+0,005^ (1,25-Uh/U-1)] |
Диапазон измерений среднеквадратического значения силы переменного тока (I), А |
от 0,1-Ih до 1,2-Ih |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения силы переменного тока (I) с частотой fi от 40 до 450 Гц при Ih из ряда: 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100 А, % При частоте f1 от 40 до 70 Гц При частоте f1 от 70 до 450 Гц |
±[0,02+0,005-(1,2-Ih/I-1)] ±[0,04+0,005-(1,2-Ih/I-1)] |
Диапазон измерений активной электрической мощности (Р), Вт |
от 0,0 !• Ph до 1,44Th Ph = Uh • Ih U от 0,1-Uh до 1,2-Uh I от 0,1-Ih до 1,2-Ih |
Пределы допускаемой относительной погрешности измерений активной электрической мощности (Р), % При частоте f1 от 40 до 70 Гц При частоте f1 от 70 до 450 Гц |
±[0,05+0,01- (1,44-Ph/P-1)] ±[0,07+0,01- (1,44-Ph/P-1)] |
Диапазон измерений активной и реактивной электрической энергии на частоте f1 от 40 до 70 Гц, кВт^ч |
от 0,000001 до 10000 при времени измерений от 4 до 99996 с |
Пределы допускаемой относительной погрешности измерений активной и реактивной электрической энергии, % при времени измерения не менее 1000 с. и cos ф = 1,0 |
±0,05 |
Диапазон измерений реактивной электрической мощности (Q), вар |
от 0,01-Qh до 1,44-Qh Qh = Uh • Ih |
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности (Q) с частотой f1 от 40 до 450 Гц |
±[0,1+0,02- (1,44-Qh/Q-1)] |
Наименование характеристики |
Значение |
Диапазон измерений полной электрической мощности (S), В • А |
от ('),01'Sh до 1,44^Sh Sh = Uh • Ih U от 0,1-Uh до 1,2-Uh I от 0,1-Ih до 1,2-Ih |
Пределы допускаемой относительной погрешности измерений полной электрической мощности (S) с частотой f1 от 40 до 450 Гц, % |
±[0,05+0,01-(1,2- Uh/U +1,2- Ih/I-2)] |
Диапазон измерений коэффициента мощности (Кp=P/S) с частотой fi от 40 до 70 Гц |
от 0,1 до 1,0 I от 0,2-Ih до 1,2-Ih U от 0,2^Uh до 1,2-Uh |
Пределы допускаемой абсолютной погрешности измерений коэффициента мощности (Кp=P/S) |
±0,005 |
Диапазон измерений частоты переменного тока (fi), Гц |
от 40 до 70 U от 'Шт до 1,2-Uh I от 0,2-Ih до 1,2-Ih |
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока (при f1 от 40 до 450 Гц), Гц |
±0,001-(f/50) |
Диапазон измерений угла фазового сдвига между основными гармоническими составляющими входных напряжений разных фаз при частоте f1 от 40 до 70 Гц |
от 0° до 360° |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими входных напряжений разных фаз при частоте f1 от 40 до 70 Гц, |
±0,03° |
Диапазон измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (ф1) при частоте f1 от 40 до 70 Гц |
от 0° до 360° |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (ф1) при частоте f1 от 40 до 70 Гц |
±0,03° |
Диапазон измерений среднеквадратического значения основной гармонической составляющей напряжения (Uci) с частотой f1 от 40 до 70 Гц, В |
от 0,1-Uh до 1,2-Uh |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения (Uc1) с частотой f1 от 40 до 70 Гц, % При Uh из ряда: 1, 2, 5, 10, 30, 60, 120, 240, 480, 800 В |
±[0,02+0,005^(1,2/Uh/Uci-1)] |
Наименование характеристики |
Значение |
Диапазон измерений среднеквадратического значения гармонической составляющей напряжения порядка n (Uen) с частотой fi от 40 до 70 Гц, В |
от 0 до 0,6^ Uh |
Пределы допускаемой погрешности измерений среднеквадратического значения гармонической составляющей напряжения порядка n (Uen), В При Uen в диапазоне до 0,01 • Uh от 2 до 20 гармоники от 21 до 50 гармоники |
±[0,1+((Uн/U)-2)•0,001]; ±[0,2+((Uн/U)-2)•0,01] |
Диапазон измерений среднеквадратического значения интергармонической составляющей напряжения порядка m (Uem) с частотой fi от 40 до 70 Гц, В |
от 0 до 0,15^Uh |
Пределы допускаемой погрешности измерений среднеквадратического значения интергармонической составляющей напряжения порядка m (Uem) , В Для m от 0,5 до 50,5 с дискретностью 1,0 При Uem в диапазоне до 0,01 • Uh При Uem в диапазоне свыше 0,0 TUh |
Д: ±0,00015^; 6: ±1.5 |
Диапазон измерений среднеквадратического значения гармонической составляющей силы тока (Iei) с частотой fi от 40 до 70 Гц, А |
от 0,1-1н до 1,2-1н |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей силы тока (Iei), % |
±[0,02+0,005-(1,2-1н/Ь-1)] |
Диапазон измерений среднеквадратического значения гармонической составляющей тока порядка n (Ien) с частотой fi от 40 до 70 Гц, А |
от 0 до 0,6^н |
Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения гармонической составляющей тока порядка n (Ien), А При Ien в диапазоне до 0,01 • Ih от 2 до 20 гармоники от 21 до 50 гармоники |
±[0,1+((1н/1)-2)-0,001]; ±[0,2+((1н/1)-2)-0,01] |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения гармонической составляющей тока порядка n (Ien) , % Для n от 2 до 50 При Ien в диапазоне свыше 0,0Г1н |
±0,1 |
Диапазон измерений среднеквадратического значения интергармонической составляющей тока порядка m (I em) с частотой fi от 40 до 70 Гц, А |
от 0 до 0,154н |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения интергармонической составляющей тока порядка m (I Cm) , А m от 0,5 до 50,5 с дискретностью 1,0 При Icm в диапазоне до 0,01 - 1н При Icm в диапазоне свыше 0,01-Ih |
Д: ±0,000'15-^; 6: ±1,5 |
Диапазон измерений угла фазового сдвига между гармониками порядка n напряжения и тока одной фазы с частотой fi от 40 до 70 Гц |
от 0° до 360° |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками порядка n напряжения и тока одной фазы U от 0,2-Uh до 1,2-Uh I от 0,2 •Ih до 1,2-Ih Ki(n) и Ки(п) от 2 до 15 % для n от 2 до 10 для n от 11 до 50 |
О о erf |
Диапазон измерений коэффициента гармонической составляющей напряжения порядка n [Ku(n)] с частотой f1 от 40 до 70 Гц, В |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности измерений коэффициента гармонической составляющей напряжения порядка n [Ku(n)] , % U от 0,2-U до 1,2-Uh При Ku(n) в диапазоне до 1,0 от 2 до 20 гармоники от 21 до 50 гармоники |
±0,005 ±0,015 |
Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей напряжения порядка n [Ku(n)] , % U от 0,2-U до 1,2-Uh При KU(n) в диапазоне свыше 1,0 от 2 до 20 гармоники от 21 до 50 гармоники |
± ± о |
Диапазон измерений коэффициента гармонической составляющей тока порядка n [KI(n)] с частотой f1 от 40 до 70 Гц, А |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности измерений коэффициента гармонической составляющей тока порядка n [KI(n)], % Для n от 2 до 50 I от 0,2-Ih до 1,2-Ih При KI(n) в диапазоне до 1,0 |
±0,05 |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей тока порядка n [K(n)], % Для n от 2 до 50 I от 0,2-Ih до 1,2-Ih При Ki(n) в диапазоне свыше 1,0 |
±5 |
Диапазон измерений активной электрической мощности основной гармонической составляющей (Pi) с частотой fi от 40 до 70 Гц, Вт |
от 0,01\Ph до 1,44-Ph U от 0,1-Uh до 1,2-Uh I от о,1-1н до 1,2-Ih |
Пределы допускаемой относительной погрешности измерений активной электрической мощности основной гармонической составляющей (Pi), % При |cos ф| в диапазоне от 0,5 до 1,0 |
±[0,05+0,01- (1,44-Ph/P-1)] |
Диапазон измерений реактивной электрической мощности основной гармонической составляющей (Qi)p с частотой fi от 40 до 70 Гц, Вар |
от 0,01-Qh до 1,44-Qh U от 0,1-Uh до 1,2-Uh I от о,1-1н до 1,2-Ih |
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности основной гармонической составляющей (Qi)p , % |
±[0,1+0,02 • (1,44-Qh/Qi-1)] |
Диапазон измерений суммарного коэффициента гармонических составляющих напряжения (THDU) при U от 0,2^Uh до 1,2-Uh с частотой fi от 40 до 70 Гц |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu < 1,0 |
±0,05 |
Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu > 1,0 |
±5 |
Диапазон измерений суммарного коэффициента гармонических составляющих силы тока (THDi) при I от 0,2'Ih до 1,2-Ih с частотой fi от 40 до 70 Гц |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности суммарного коэффициента гармонических составляющих силы тока (THDi), % THDi < 1,0 |
±0,05 |
Пределы допускаемой относительной погрешности суммарного коэффициента гармонических составляющих силы тока (THDi), % THDi > 1,0 |
±5 |
Наименование характеристики |
Значение |
Диапазон измерений напряжения прямой последовательности основной частоты (U1) с частотой f1 от 40 до 70 Гц , В |
от 0 до Uh |
Пределы допускаемой абсолютной погрешности измерений напряжения прямой последовательности основной частоты (U1), В |
±(0,0004-Uh -^3) |
Диапазон измерений напряжения нулевой последовательности основной частоты (U0) с частотой f1 от 40 до 70 Гц, В |
от 0 до Uh |
Пределы допускаемой абсолютной погрешности измерений напряжения нулевой последовательности основной частоты (U0), В U от 0,5 •Uh до 1,2-Uh K0U<15 % |
±0,001-Uh |
Диапазон измерений напряжения обратной последовательности основной частоты (U2) с частотой f1 от 40 до 70 Гц, В |
от 0 до Uh |
Пределы допускаемой абсолютной погрешности измерений напряжения обратной последовательности основной частоты (U2), В U от 0,5 •Uh до 1,2-Uh K2U<15 % |
±(0,0006-Uh -^3) |
Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности (К2и) и по нулевой последовательности (К0и) с частотой f1 от 40 до 70 Гц |
от 0 до 50 |
Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности (К2и) и по нулевой последовательности (Ки), % U от 0,5-Uh до 1,2-Uh |
±0,2 |
Диапазон измерений тока прямой последовательности основной частоты (I1) с частотой f1 от 40 до 70 Гц, А |
от 0 до Ih |
Пределы допускаемой абсолютной погрешности измерений тока прямой последовательности основной частоты (I1), А |
±0,0004-Ih |
Диапазон измерений тока нулевой последовательности основной частоты (I0) с частотой f1 от 40 до 70 Гц, А |
от 0 до Ih |
Пределы допускаемой абсолютной погрешности измерений тока нулевой последовательности основной частоты (I0), А |
±0,001-Ih |
Диапазон измерений тока обратной последовательности основной частоты (I2) с частотой f1 от 40 до 70 Гц, А |
от 0 до Ih |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений тока обратной последовательности основной частоты (I2), А |
±0,0006-1н |
Диапазон измерений кратковременной дозы фликера с частотой f1 от 40 до 70 Гц |
от 0,2 до 10 |
Пределы допускаемой относительной погрешности измерений кратковременной дозы фликера, % f = (Гном ±1) Гц ; AU/U < 20 % при колебаниях напряжения, имеющих форму меандра |
±5,0 |
Диапазон измерений тангенса угла фазового сдвига между напряжением и током [tg(p )] с частотой f1 от 40 до 70 Гц |
от 0 до 8 |
Пределы допускаемой абсолютной погрешности измерений тангенса угла фазового сдвига между напряжением и током [tg( р )] От 0 до 2 не включ От 2 до 8 |
±0,003 ±0,035 |
Метрологические характеристики приборов для модификаций "Энергомонитор-3.1КМ-Э х-05-ТХ-2-5-50/400" соответствуют требованиям, предъявляемыми:
|
2 разряд при измерении силы тока в диапазоне от 0,05 до 100 А 2 разряд 2 разряд |
Наименование характеристики |
Значение |
Примечания.
2550 Гц.
амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и 1н, соответственно.
|
Таблица.5 - Метрологические характеристики для приборов модификаций "Энергомонитор-
3.1КМ-Э х-05-ХЕ-3-6-50" при включении через блок УН-6.1 в дополнение к таблице 4
Наименование характеристики |
Значение |
Диапазон измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока, В при иин из ряда: 10, 100 мВ; 1, 10 В |
от 0,1- Шн до 1,2- Uue |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока с частотой f1 от 40 до 70 Гц, %: При Uue в диапазоне свыше 2 В При Uue в диапазоне от 0,01 В до 2 В При Uue =10 мВ |
±[0,02+0,005- (1,2-Uh/U-1)] ±[0,03+0,006- (1,2-Uh/U-1)] ±[0,04+0,01- (1,2-Uh/U-1)] |
Диапазон измерений среднеквадратического значения напряжения сигнала переменного тока (Ui), В при UiH из ряда: 10, 100; 1000, 10000 мВ с частотой f1 от 40 до 70 Гц |
от 0,1-Uih до 1,2-UiH |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения напряжения сигнала переменного тока (Ui) с частотой f1 от 40 до 70 Гц, % При Ui в диапазоне:
При UiH = 10 мВ |
±[0,02+0,005-(1,2-UiH / Ui -1)] ±[0,03+0,006-(1,2-UiH / Ui -1)] ±[0,04+0,01-(1,2-UiH / Ui -1)] |
Диапазон измерений активной электрической мощности (Р), Вт |
от 0,01-Ph до 1,44-Ph Ph = KaH-UUi! • Kgr-Um , где: Uu от 0,1- Uue до 1,2 •Шн Ui от 0,1- U« до 1,2- U« и размерность Кдт - (А/В) |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений активной электрической мощности (Р) с частотой f1 от 40 до 70 Гц, % |
±[0,05+0,01- (1,44-Ph/P-1)] |
Диапазон измерений активной и реактивной электрической энергии на частоте f1 от 40 до 70 Гц, кВт-ч |
от 0,000001 до 10000 при времени измерений от 4 до 99996 с |
Пределы допускаемой относительной погрешности измерений активной и реактивной электрической энергии, % при времени измерения не менее 1000 с. и cos ф = 1,0 |
±0,05 |
Диапазон измерений реактивной электрической мощности (Q) при частоте f1 от 40 до 70 Гц, вар |
от 0,01-Qh до 1,44-Qh Qh = K,i.irUun - КдгШ , где: Uu от 0,1- иин до 1,2 •иин Ui от 0,1- Ш до 1,2- Ш и размерность Кдт - (А/В) |
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности (Q) при частоте fi от 40 до 70 Гц, % |
±[0,1+0,02- (1,44-Qh/Q-1)] |
Диапазон измерений полной электрической мощности (S) при частоте f1 от 40 до 70 Гц, В-А |
от 0,01-Sh до 1,44-Sh Sh = Кдн^иин • KgT-Um , где: Uu от 0,1- иин до 1,2 •иин Ui от 0,1- Ш до 1,2- Ш и размерность Кдт - (А/В) |
Пределы допускаемой относительной погрешности измерений полной электрической мощности (S), % |
±[0,05+0,01-(1,2-Uh/U +1,2-Uin /Ui - 2)] |
Диапазон измерений среднеквадратического значения гармонической составляющей напряжения (Uc1) с частотой f1 от 40 до 70 Гц, В |
от 0,1- Uuh до 1,2- Uuh |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения (Uc1) с частотой f1 от 40 до 70 Гц, % При Uuh из ряда: 0,1; 1; 10 В При Uuh =10 мВ |
±[0,02+0,005- (1,2-Uuh/U-1)] ±[0,04+0,01- (1,2-Uuh/U-1)] |
Диапазон измерений среднеквадратического значения гармонической составляющей напряжения сигнала тока (Uic1) с частотой f1 от 40 до 70 Гц, В |
от 0,1- UiH до 1,2- UiH |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения сигнала тока, % При UiH из ряда: 0,1; 1; 10 В При UiH = 10 мВ |
±[0,02+0,005-(1,2- UiH / UiC1-1)] ±[0,04+0,01-(1,2- UiH / UiC1-1)] |
Наименование характеристики |
Значение |
Диапазон измерений активной электрической мощности гармонической составляющей (Pi) с частотой f1 от 40 до 70 Гц, Вт |
от 0,0ГРн до 1,44-Ph |
Пределы допускаемой относительной погрешности измерений активной электрической мощности основной гармонической составляющей (Pi), % При |cos ф| в диапазоне от 0,5 до 1,0 |
±[0,05+0,01- (1,32-Рн/Р1-1)] |
Диапазон измерений реактивной электрической мощности гармонической составляющей (Qi) с частотой fi от 40 до 70 Гц, Вар |
от 0,01-Qh до 1,44-Qh |
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности основной гармонической составляющей (Qi), % |
±[0,1+0,02 • (1,44-Qh/Qi-1)] |
Диапазон измерений суммарного коэффициента гармонических составляющих напряжения (THDU) при U от 0,2^Uuh до 1,2^Uuh с частотой fi от 40 до 70 Гц |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu < 1,0 |
±0,05 |
Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu > 1,0 |
±5 |
Диапазон измерений суммарного коэффициента гармонических составляющих напряжения сигнала тока (THDi) при частоте fi от 40 до 70 Гц |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности суммарного коэффициента гармонических составляющих напряжения сигнала тока (THDi), % THDi < 1,0 |
±0,05 |
Пределы допускаемой относительной погрешности суммарного коэффициента гармонических составляющих напряжения сигнала тока (THDi), % THDi > 1,0 |
±5 |
Диапазон измерений напряжения прямой последовательности основной частоты (U1) с частотой fi от 40 до 70 Гц , В |
от 0 доиин |
Пределы допускаемой абсолютной погрешности измерений напряжения прямой последовательности основной частоты (Ui), В При Uuh 100 мВ и более |
±(0,0004^иин^3) |
Наименование характеристики |
Значение |
Диапазон измерений напряжения нулевой последовательности основной частоты (U0) с частотой f1 от 40 до 70 Гц, В |
от 0 до Цин |
Пределы допускаемой абсолютной погрешности измерений напряжения нулевой последовательности основной частоты (U0), В При Uuh 100 мВ и более U от 0,5-Uuh до 1,2-Uuh K0U<15 % |
±0,001-Uue |
Диапазон измерений напряжения обратной последовательности основной частоты (U2) с частотой fi от 40 до 70 Гц, В |
от 0 до Цин |
Пределы допускаемой абсолютной погрешности измерений напряжения обратной последовательности основной частоты (U2), В При Uuh 100 мВ и более U от 0,5-Uuh до 1,2-Uuh K2U<15 % |
±(0,0006^Цин ^3) |
Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности (К2ц) и по нулевой последовательности (К0Ц) с частотой fi от 40 до 70 Гц |
от 0 до 50 |
Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности (К2и) и по нулевой последовательности (К0и), % При Uuh 100 мВ и более U от 0,5- Uuh до 1,2- Uuh |
±0,2 |
Диапазон измерений напряжения сигнала тока прямой последовательности основной частоты (Uii) с частотой fi от 40 до 70 Гц, В |
от 0 до UiH |
Пределы допускаемой абсолютной погрешности измерений напряжения сигнала тока прямой последовательности основной частоты (Uii), В |
±0,0004-Uffl |
Диапазон измерений напряжения сигнала тока нулевой последовательности основной частоты (Ui0) с частотой fi от 40 до 70 Гц, В |
от 0 до UiH |
Пределы допускаемой абсолютной погрешности измерений напряжения сигнала тока нулевой последовательности основной частоты (Цю), В |
±0,001- UiH |
Диапазон измерений напряжения сигнала тока обратной последовательности основной частоты (Ui2) с частотой fi от 40 до 70 Гц, В |
от 0 до UiH |
Пределы допускаемой абсолютной погрешности измерений напряжения сигнала тока обратной последовательности основной частоты (Ui2), В |
±0,0006^ UiH |
Наименование характеристики |
Значение |
Метрологические характеристики приборов для модификаций"Энергомонитор-3.1КМ-Э х-05-ХЕ-3-6-50" соответствуют требованиям, предъявляемыми:
измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 24 09 Гц, утвержденной Приказом Росстандарта № 1942 от 03 сентября 2021 г.;
|
2 разряд 2 разряд |
Примечания.
2550 Гц.
амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и 1н, соответственно.
|
Таблица 6 - Метрологические характеристики приборов для модификаций "Энергомонитор-3.1КМ-Э x-02-Тх" при поверке трансформаторов напряжения (ТН) и трансформаторов тока
(ТТ)
Наименование характеристики |
Значение |
Диапазон измерений погрешности напряжения ТН, % |
±0,1999 |
U от 0,2^Uhom до 1,2-Uhom |
±1,999 |
f = (fHoM ± 1) Гц |
±19,99 |
Пределы допускаемой абсолютной погрешности измерений погрешности напряжения ТН, % ±0,1999 % |
±0,002 |
±1,999 % |
±0,02 |
±19,99 % |
±0,2 |
Диапазон измерений угловой погрешности ТН U от 0,2^Uhom до 1,2-Uhom |
±600' |
f = (fHOM ± 1) Гц |
±180° |
Пределы допускаемой абсолютной погрешности измерений угловой погрешности ТН, минута ±600' |
±0,1 |
±180° |
±1,0 |
Наименование характеристики |
Значение |
Диапазон измерений токовой погрешности ТТ, % |
±0,1999 |
I от 0,01-Ihom до 1,2-Ihom |
±1,999 |
f = (fHoM ± 1) Гц |
±19,99 |
Пределы допускаемой абсолютной погрешности измерений токовой погрешности ТТ, % ±0,1999 % |
±0,002 |
±1,999 % |
±0,02 |
±19,99 % |
±0,2 |
Диапазон измерений угловой погрешности ТТ I от 0,01-Ihom до 1,2-Ihom |
±600' |
f = (fHOM ± 1) Гц |
±180о |
Пределы допускаемой абсолютной погрешности измерений угловой погрешности ТТ, минута ±600' |
±0,1 |
±180о |
±1,0 |
Uhom — номинальное вторичное напряжение поверяемого ТН; IHOM — номинальный вторичный ток поверяемого ТТ; fHOM - номинальная частота поверяемого ТТ или ТН (50 или 60 Гц). |
Таблица 7 - Метрологические характеристики приборов для модификаций "Энергомонитор-
3.1КМ-Э х-05-Тх" при поверке трансформаторов напряжения (ТН) и трансформаторов тока
(ТТ)
Наименование характеристики |
Значение |
Диапазон измерений погрешности напряжения ТН, % |
±0,1999 |
U от 0,2^Uhom до 1,2-Uhom |
±1,999 |
f = (fHOM ± 1) Гц |
±19,99 |
Пределы допускаемой абсолютной погрешности измерений погрешности напряжения ТН, % ±0,1999 % |
±0,005 |
±1,999 % |
±0,05 |
±19,99 % |
±0,5 |
Диапазон измерений угловой погрешности ТН U от 0,2^Uhom до 1,2-Uhom |
±600' |
f = (fHOM ± 1) Гц |
±180о |
Пределы допускаемой абсолютной погрешности измерений угловой погрешности ТН, минута ±600' |
±0,2 |
±180о |
±2,0 |
Диапазон измерений токовой погрешности ТТ, % |
±0,1999 |
I от 0,01-Ihom до 1,2-Ihom |
±1,999 |
f = (fHOM ± 1) Гц |
±19,99 |
Пределы допускаемой абсолютной погрешности измерений токовой погрешности ТТ, % ±0,1999 % |
±0,005 |
±1,999 % |
±0,05 |
±19,99 % |
±0,5 |
Наименование характеристики |
Значение |
Диапазон измерений угловой погрешности ТТ I от 0,01-1ном до 1,2-1ном |
±600' |
f = (fHoM ± 1) Гц |
±180о |
Пределы допускаемой абсолютной погрешности измерений угловой погрешности ТТ, минута ±600' |
±0,2 |
±180о |
±2,0 |
Uhom — номинальное вторичное напряжение поверяемого ТН; Ihom — номинальный вторичный ток поверяемого ТТ; fHoM - номинальная частота поверяемого ТТ или ТН (50 или 60 Гц). |
Таблица 8 - Метрологические характеристики приборов при измерении показателей качества
Наименование характеристики |
Значение |
Диапазон измерений длительности провала (прерывания) напряжения (Afc), с |
от 0,02 до 60 |
Пределы допускаемой абсолютной погрешности измерений длительности провала (прерывания) напряжения (Afc) , с |
±0,02 |
Диапазон измерений глубины провала напряжения (5Ип), % |
от 10 до 100 |
Пределы допускаемой относительной погрешности измерений глубины провала напряжения (5Ип), % |
±10,0 |
Диапазон измерений коэффициента временного перенапряжения (Кпер и) |
от 1,10 до 7,99 |
Пределы допускаемой относительной погрешности измерений коэффициента временного перенапряжения (Кпер и ), % |
±2,0 |
Диапазон измерений длительности временного перенапряжения (А1пер), с |
от 0,02 до 60 |
Пределы допускаемой абсолютной погрешности измерений длительности временного перенапряжения (А^ер), с |
±0,02 |
f = (fHoM ± 1) Гц |
Таблица 9 - Технические характеристики приборов
Наименование характеристики |
Значение |
Параметры электрического питания:
|
от 200 до 260 от 47 до 63 |
Полная мощность, потребляемая прибором, В^А, не более |
100 |
Полная мощность, потребляемая каждой входной измерительной цепью тока Прибора при номинальном токе, В^А, не более |
15 |
Полная мощность, потребляемая каждой входной цепью напряжения Прибора при номинальном входном напряжении, В^А, не более |
1 |
Полная мощность, потребляемая каждой входной цепью тока УПТТ при номинальном токе, В^А, не более |
1 |
Наименование характеристики |
Значение |
Габаритные размеры средства измерений, мм, не более «Энергомонитор-3.1КМ-Э С» |
485x470x140 |
«Энергомонитор-3.1КМ-Э П» |
480x390x194 |
УПТТ |
295x225x100 |
УН-6.1 П |
335x290x155 |
УН-6.1 С |
485x356x45 |
Масса, кг, не более: «Энергомонитор-3.1КМ-Э С» |
8 |
«Энергомонитор-3.1КМ-Э П» |
10 |
УПТТ |
2,5 |
УН-6.1 П |
5 |
УН-6.1 С |
2 |
Условия эксплуатации для приборов модификации «Энергомонитор 3.1КМ-Э Х-02»: | |
- температура окружающей среды, оС |
23 ± 5 |
- относительная влажность, не более % |
80 при 25 оС |
- атмосферное давление, кПа Условия эксплуатации для приборов модификации «Энергомонитор 3.1КМ-Э Х-05»: |
от 70 до 106,7 |
- температура окружающей среды, оС |
от +10 до +35 |
- относительная влажность, не более % |
80 при 25 оС |
- атмосферное давление, кПа |
от 70 до 106,7 |
Время установления рабочего режима, мин, не менее |
30 |
Степень защиты корпуса, обеспечиваемая оболочками по ГОСТ 14254 |
IP20 |
Средняя наработка до отказа, ч, не менее |
20000 |
Средний срок службы, лет |
10 |
на корпус прибора в виде наклейки или другим способом, не ухудшающим качества, и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации НФЦР.411113.001 РЭ «Приборы электроизмерительные многофункциональные Энергомонитор-3.1КМ-Э» п.2.4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436;
Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 10-8 А до 100 А в диапазоне частот от 1-10’1 Гц до 1^106 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 Гц до 2П09 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942;
ТУ НФЦР.411113.001ТУ. Приборы электроизмерительные многофункциональные Энергомонитор-3.1КМ-Э. Технические условия.
ПравообладательОбщество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго")
ИНН 7826694683
Телефон: (812) 309-03-56
Факс: 327-21-11
E-mail: mail@mars-energo.ru
Изготовитель
Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго")ИНН 7826694683
Юридический адрес:
199034, г. Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. A, пом. 40Н
Адреса осуществления деятельности:
199034, г. Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. A, пом. 40Н
199106, г. Санкт-Петербург, Кожевенная линия, д. 29, корп. 5, литер В
Телефон: (812) 309-03-56
Факс: 327-21-11
E-mail: mail@mars-energo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19.
Телефон: (812) 251-76-01,
Факс: (812) 713-01-14.
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго")ИНН 7826694683
Телефон: (812) 309-03-56
Факс: 327-21-11
E-mail: mail@mars-energo.ru
Принцип работы прибора основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения и тока в цифровые коды, из которых формируются массивы оцифрованных выборок, с последующим вычислением значений измеряемых величин из полученного массива данных.
Прибор содержат следующие основные узлы и блоки:
-
• многодиапазонные входные преобразователи тока (ВПТ);
-
• многодиапазонные входные преобразователи напряжения (ВПН);
-
• шестиканальный модуль АЦП (МАЦП);
-
• модуль центрального процессора на базе цифрового сигнального процессора и программируемой логической интегральной схемы (МЦП);
-
• коммутатор диапазонов измерения (КДИ);
-
• блок питания (БП);
-
• графический ЖК-дисплей;
-
• клавиатура.
ВПТ построены на базе компенсированных измерительных трансформаторов тока и обеспечивают преобразование входных сигналов тока в пропорциональные им сигналы напряжения.
ВПН построен на базе трех прецизионных инвертирующих операционных усилителей с коммутируемым коэффициентом усиления и обеспечивает масштабное преобразование входных сигналов.
МАЦП построен на базе шести микросхем АЦП, обеспечивающих преобразование выходных сигналов ВПН, ВПТ и УПТТ в 18-разрядные коды (1 разряд - знаковый). Связь
Лист № 2 Всего листов 35 АЦП с МЦП производится через схему гальванической развязки.
МЦП построен на базе сигнального процессора и программируемой логической интегральной схемы ПЛИС. МЦП обеспечивает управление работой прибора в соответствии с ВПО, которая хранится в энергонезависимой памяти EEPROM, проведение расчетов по массивам оцифрованных выборок от модуля АЦП, сохранение результатов в энергонезависимой памяти EEPROM, счет времени, вывод результатов на ЖК-дисплей, прием команд и данных от клавиатуры, прием и обработку сигнала с частотного выхода поверяемого средства измерений, формирование на импульсном выходе прибора сигнала с частотой, пропорциональной измеренному значению мощности, обмен по последовательным интерфейсам RS-232 и USB с ПК. Вычисленные результаты измерений, полученные с помощью программных модулей, сохраняются в памяти, отображаются на графическом ЖК-дисплее и при необходимости выводятся на ПК.
КДИ построен на базе программируемой логической интегральной схемы ПЛИС и обеспечивает формирование сигналов управления ВПТ, ВПН.
БП обеспечивает питание всех узлов и блоков прибора.
Дисплей и клавиатура установлены на передней панели прибора.
Приборы выпускаются в различных модификациях, отличающихся:
-
- по погрешности измерения величин;
-
- по конструктивному исполнению;
-
- по номинальной частоте.
Условное обозначение модификации Приборов при заказе и в документации другой продукции, в которой они могут быть применены, должно состоять из обозначения типа прибора и условного обозначения модификации:
Энергомонитор 3.1КМ-Э Х-ХХ-ХХ-Х-Х- ХХ
-
1 2 3 4 5 6
-
1 - обозначение модификации по конструктивному исполнению:
"С" - стационарный прибор для встраивания в стойку стандарта 19", "П" - переносной прибор, смонтированный в кейсе;
-
2 - обозначение модификации по значениям погрешностей измерения:
"02" - с метрологическими характеристиками, приведенными в таблицах 2, 3, 6 и 8; "05" - с метрологическими характеристиками, приведенными в таблицах 4, 5, 7 и 8;
-
3 - обозначение модификации по наличию дополнительных функций и устройств (приборы обеспечивают возможность выполнения нескольких дополнительных функций):
"00 - без дополнительных функций,
"ТХ" - с функцией прибора сравнения для поверки традиционных измерительных трансформаторов тока ИТТ с использованием Устройства для поверки трансформаторов тока УПТТ, входящего в комплект поставки данных модификаций прибора,
"ХЕ" - с функцией для поверки ЭлТА-счётчиков с использованием Усилителя напряжения шестиканального УН-6.1, входящего в комплект поставки данных модификаций прибора;
-
4 - обозначение модификации по диапазону измерения напряжения:
"1" - от 3 до 960 В [поддиапазоны измерения напряжения с номинальными значениями (Uh), равными 30, 60, 120, 240, 480 и 800 В],
"2" - от 0,1 до 960 В [поддиапазоны измерения с номинальными значениями (Uh),
Лист № 3 Всего листов 35 равными 1, 2, 5, 10, 30, 60, 120, 240, 480 и 800 В];
"3" - от 1 мВ до 960 В [поддиапазоны измерения с номинальными значениями (Uh), равными 10 мВ; 100 мВ; 1 В; 2 В, 5 В, 10 В, 30 В, 60 В, 120 В, 240 В, 480 В и 800 В] с использованием Усилителя напряжения шестиканального УН-6.1, входящего в комплект поставки данных модификаций прибора;
-
5 - обозначение модификации по диапазону измерения силы тока:
"5" - от 0,001 до 120 А [поддиапазоны измерения с номинальными значениями Ih, равными 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50 и 100 А],
"6" - от 0,001 до 120 А и дополнительно измеряются величины напряжения сигналов тока Ui в поддиапазонах измерения с номинальными значениями Uni: 10 мВ; 100 мВ; 1 В; 2 В, 5 В, 10 В;
-
6 - обозначение модификации по номинальной частоте (Гном):
"50" — с Гном 50 Гц и областью значений влияющей величины от 42,5 до 57,5 Гц; "60" - с Гном = 60 Гц и областью значений влияющей величины от 51 до 69 Гц; "50/400" - с Гном = 50 и 400 Гц и областью значений влияющей величины от 42,5 до 57,5 Гц и от 350 до 450 Гц.
Усилитель напряжения шестиканальный УН-6.1 входит в комплект приборов модификации «Энергомонитор 3.1КМ-Э Х-ХХ-ХЕ». УН-6.1 повышает входные напряжения с коэффициентами 1; 10; 100; 1000, которые устанавливаются в настройках прибора. УН-6.1 подключается к прибору измерительными кабелями (2 шт.) и кабелем управления. В зависимости от модификации прибора «С» или «П» УН-6.1 имеет соответствующее исполнение корпуса и обозначение «УН-6.1 С» или «УН-6.1 П». Заводской номер УН-6.1 должен соответствовать заводскому номеру прибора. В комплект поставки приборов модификаций «Энергомонитор-3.1КМ-Э Х-ХХ-ТХ» входит устройство для поверки трансформаторов тока УПТТ. УПТТ состоит из двух компенсированных измерительных трансформаторов тока и блока питания. Выход УПТТ подключается к специальному входу «ТОК» прибора.
Приборы в зависимости от модификаций применяются при поверке:
-
- электронных и индукционных одно- и трехфазных счетчиков электрической энергии;
-
- одно- и трехфазных средств измерений электрической мощности;
-
- одно- и трехфазных источников напряжения, силы тока, электрической мощности;
-
- средств измерений напряжения, силы тока, угла сдвига фазы, коэффициента электрической мощности, частоты, показателей качества электроэнергии;
-
- традиционных измерительных трансформаторов тока ИТТ с использованием устройства для поверки трансформаторов тока (УПТТ) и традиционных измерительных трансформаторов напряжения ИТН;
-
- поверки ЭлТА-счётчиков с использованием Усилителя напряжения шестиканального УН-6.1.
Приборы применяются автономно, совместно с источниками испытательных сигналов или в составе поверочных установок для калибровки и поверки эталонных и рабочих средств измерений электроэнергетических величин.
Приборы имеют возможность передачи информации на персональный компьютер с целью хранения и отображения.
Приборы обеспечивают обмен с внешним персональным компьютером по совместимому USB или RS-232.
Общий вид приборов с указанием мест пломбировки, места нанесения знака утверждения типа, заводского номера приведены на рисунках 1- 6.
Знак утверждения типа наносится в левом нижнем углу на лицевой панели, указанном на рисунке 1 и 5. Заводской номер, состоящий из арабских цифр, наносится на табличку в месте, указанном на рисунке 2, 4, 5, 6. Ограничение доступа к местам настройки (регулировки), расположенным на центральной плате прибора, осуществляется путем нанесения свинцовых или мастичных пломб с изображением знака поверки на специально оборудованных площадках на винтах крепления, указанных на рисунках 1 и 5.
Место для нанесения пломбы в виде свинцовой или
мастичной пломбы
ЭНЕРГОМОНИТОР-3.1 км-э
VI «.»■ 11 ■«
Место нанесения
знака утверждения
типа
Рисунок 1 - Общий вид стационарных приборов Энергомонитор-3.1КМ-Э С с указанием мест пломбировки (для свинцовой пломбы или мастичной пломбы), мест нанесения знака утверждения типа.
Рисунок 2 - Задняя панель приборов Энергомонитор-3.1КМ-Э С с указанием места нанесения заводского номера
Рисунок 3 - Передняя панель стационарных блоков усилителя напряжения УН-6.1 прибора
Энергомонитор 3.1КМ-Э С
Место нанесения заводског о номера
Рисунок 4 - Задняя панель стационарных блоков усилителя напряжения УН-6.1 прибора
Энергомонитор 3.1КМ-Э С
Место для нанесения пломбы в виде мастичной пломбы
Место нанесения заводского номера
Рисунок 5 - Общий вид переносных приборов Энергомонитор-3.1КМ-Э П
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 6 - Общий вид переносных блоков усилителя напряжения УН-6.1 приборов Энергомонитор 3.1КМ-Э П
Таблица 10 - Комплектность приборов электроизмерительных многофункциональных Энергомонитор-3.1КМ-Э
Наименование |
Обозначение |
Количество |
Прибор электроизмерительный многофункциональный Энергомонитор-3.1КМ-Э |
1 шт.* | |
Комплект принадлежностей |
1 комплект * | |
Руководство по эксплуатации |
НФЦР.411113.001 РЭ |
1 экз. |
Формуляр |
НФЦР.411113.001ФО |
1 экз. |
Методика поверки |
- |
1 экз. |
*Комплектация в соответствии с договором поставки |
Таблица 2 - Метрологические характеристики приборов для модификаций "Энергомонитор-3.1КМ-Э Х-02-ТХ-2-5-50/400" при прямом подключении
Наименование характеристики |
Значение |
Диапазон измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока, В |
от 0,1-Uh до 1,2-Uh |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока с частотой fi от 40 до 450 Гц, %: При Uh в диапазоне свыше 2 В При Uh в диапазоне от 0,1 В до 2 В |
±[0,01+0,002-(1,2-Uh/U-1)] ±[0,015+0,003-(1,2-Uh/U-1)] |
Диапазон измерений напряжения постоянного тока (U), В |
от 0,1-Uh до 1,7-Uh При Uh = 800 В - от 0,1-Uh до 1,25-Uh |
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока (U), % При Uh в диапазоне от 5 В до 480 В При Uh в диапазоне от 1 В до 2 В При Uh = 800 В |
±[0,01+0,005-(1,7-Uh/U-1)] ±[0,015+0,005-(1,7-Uh/U-1)] ±[0,015+0,005-(1,25-Uh/U-1)] |
Диапазон измерений среднеквадратического значения силы переменного тока (I), А |
от 0,1-Ih до 1,2-Ih |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения силы переменного тока (I) с частотой fi от 40 до 450 Гц, % При частоте fi от 40 до 70 Гц При частоте fi от 70 до 450 Гц |
±[0,01+0,002-(1,2-Ih/I-1)] ±[0,02+0,002-(1,2-Ih/I-1)] |
Диапазон измерений активной электрической мощности (Р), Вт |
от 0,01\Ph до 1,44-Ph Ph = Uh • Ih U от 0,1-Uh до 1,2-Uh I от 0,1-Ih до 1,2-Ih |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений активной электрической мощности (Р), % Для частоты f1 от 40 до 70 Гц: 0,9 < |cos ф| < 1,0 При Uh в диапазоне свыше 2 В При Uh равном 1 и 2 В 0,2 < |cos ф| < 0,9 При Uh в диапазоне свыше 2 В При Uh равном 1 и 2 В Для частоты fi от 70 до 450 Гц: 0,9 < |cos ф| < 1,0 При Uh в диапазоне свыше 2 В При Uh равном 1 и 2 В 0,2 < |cos ф| < 0,9 При Uh в диапазоне свыше 2 В При Uh равном 1 и 2 В |
±[0,01+0,004-(1,44-Ph/P-1)] ±[0,02+0,004 -(1,44- Ph/P- 1)] ±[0,015+0,004-(1,44-Ph/P-1)] ±[0,025+0,004-(1,44-Ph/P-1)] ±[2-(O,O1+O,OO4-(1,44- Ph/P- 1))] ±[2 • (0,02+0,004 -(1,44- Ph/P- 1))] ±[2-(0,015+0,004 -(1,44- Ph/P- 1))] ±[2 • (0,025+0,004 -(1,44- Ph/P- 1))] |
Диапазон измерений активной и реактивной электрической энергии на частоте f1 от 40 до 70 Гц, кВт^ч |
от 0,000001 до 10000 при времени измерений от 4 до 99996 с |
Пределы допускаемой относительной погрешности измерений активной (реактивной) электрической энергии, % при времени измерения не менее 1000 с. и Kp (sin ф) = 1,0 |
±0,03 |
Диапазон измерений реактивной электрической мощности (Q), вар |
от 0,01-Qh до 1,44-Qh Qh = Uh • Ih |
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности (Q) с частотой f1 от 40 до 450 Гц, вар При |sin ф| в диапазоне от 0,9 до 1,0 При |sin ф| в диапазоне от 0,2 до 0,9 |
±[0,03+0,01-(1,44-Qh/Q-1)] ±[0,05+0,01-(1,44-Qh/Q-1) |
Диапазон измерений полной электрической мощности (S), В-А |
от 0,01^Sh до 1,44^Sh Sh = Uh • Ih U от 0,1-Uh до 1,2-Uh I от 0,1-Ih до 1,2-Ih |
Пределы допускаемой относительной погрешности измерений полной электрической мощности (S) с частотой f1 от 40 до 70 Гц, % При Uh в диапазоне свыше 2 В При Uh в диапазоне от 0,1 В до 2 В с частотой f1 от 70 до 450 Гц, % При Uh в диапазоне свыше 2 В При Uh в диапазоне от 0,1 В до 2 В |
±[0,02+0,005-(1,2-Uh/U+1,2-Ih/I-2)] ±[0,025+0,01-(1,2-Uh/U+1,2-Ih/I-2)] ±[2-(0,02+0,005-(1,2-Uh/U+1,2-Ih/I-2))] ±[2-(0,025+0,01-(1,2-Uh/U+1,2-Ih/I-2))] |
Наименование характеристики |
Значение |
Диапазон измерений коэффициента мощности (Kp=P/S) с частотой fi от 40 до 70 Гц |
от 0,1 до 1,0 I от 0,2•Ih до 1,2-1н U от 0,2-Uh до 1,2-Uh |
Пределы допускаемой абсолютной погрешности измерений коэффициента мощности (Kp=P/S) |
±0,001 |
Диапазон измерений частоты переменного тока (fi), Гц |
от 40 до 450 |
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Г ц |
±0,0004-(f/50) |
Диапазон измерений угла фазового сдвига между основными гармоническими составляющими входных напряжений разных фаз при частоте fi от 40 до 70 Гц |
от 0° до 360° |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими входных напряжений разных фаз при частоте fi от 40 до 70 Гц |
±0,01° |
Диапазон измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (ф1) при частоте fi от 40 до 70 Гц |
от 0° до 360° |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (ф1) при частоте fi от 40 до 70 Гц |
±0,01° |
Диапазон измерений среднеквадратического значения основной гармонической составляющей напряжения (Uci) с частотой fi от 40 до 70 Гц, В |
от 0,1-Uh до 1,2-Uh |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения (Uci) с частотой fi от 40 до 70 Гц, % |
±[0,01+0,005-(1,2-Uh/Uci-1)] |
Диапазон измерений среднеквадратического значения гармонической составляющей напряжения порядка n (Ucn) с частотой fi от 40 до 70 Гц, В |
от 0 до 0,6-Uh |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения гармонической составляющей напряжения порядка n (Ucn) , % от 2 до 20 гармоники от 21 до 50 гармоники |
±[0,05+((Ub/U)-2)-0,001]; ±[0,i+((Uн/U)-2)•0,0i] |
Диапазон измерений среднеквадратического значения интергармонической составляющей напряжения порядка m (Ucm) с частотой fi от 40 до 70 Гц, В |
от 0 до 0,15-Uh |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной и относительной погрешности измерений среднеквадратического значения интергармонической составляющей напряжения порядка m (Uem) , В,% Для m от 0,5 до 50,5 с дискретностью 1,0 При Ucm в диапазоне до 0,01 • Uh При Ucm в диапазоне свыше 0,0 TUh |
Д: ±0,0001^; 6: ±1 |
Диапазон измерений среднеквадратического значения основной гармонической составляющей силы тока (Iei) с частотой fi от 40 до 70 Гц, А |
от 0,1-Ih до 1,2-Ih |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей силы тока (Iei), % |
±[0,0i+0,005-(i,2-IH/b-i)i |
Диапазон измерений среднеквадратического значения гармонической составляющей тока порядка n (Ien) с частотой fi от 40 до 70 Гц, А |
от 0 до 0,64н |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения гармонической составляющей тока порядка n (Ien) , % от 2 до 20 гармоники от 21 до 50 гармоники |
±[0,05+((IK/I)-2)-0,00il; ±[0,1+((IH/I)-2)-0,01l |
Диапазон измерений среднеквадратического значения интергармонической составляющей тока порядка m (I em) с частотой fi от 40 до 70 Гц, А |
от 0 до 0,15^н |
Пределы допускаемой абсолютной и относительной погрешности измерений среднеквадратического значения интергармонической составляющей тока порядка m (I em) , А m от 0,5 до 50,5 с дискретностью 1,0 При Icm в диапазоне до 0,01 • Ih При Icm в диапазоне свыше 0,0 Ын |
Д: ±0,0001/[н; 6: ±1 |
Диапазон измерений угла фазового сдвига между гармониками порядка n напряжения и тока одной фазы с частотой fi от 40 до 70 Гц |
от 0° до 360° |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками порядка n напряжения и тока одной фазы U от 0,2^Uh до 1,2-Uh I от 0,2-Ih до 1,2-Ih K(n) и KU(n) от 2 до i5 % для n от 2 до 10 для n от 11 до 50 |
±0,3° ±1,0° |
Диапазон измерений коэффициента гармонической составляющей напряжения порядка n [KU(n)] с частотой fi от 40 до 70 Гц, В |
от 0 до 49,9 |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений коэффициента гармонической составляющей напряжения порядка n | I<i'(n)| , % U от 0,2-U до 1,2-Uh При Ки(п) в диапазоне до 1,0 для п от 2 до 40 для п от 41 до 50 |
±0,003 ±0,01 |
Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей напряжения порядка п [Ки(п)] , % U от 0,2-U до 1,2-Uh При <U(n) в диапазоне свыше 1,0 для п от 2 до 40 для п от 41 до 50 |
±0,3 ±1,0 |
Диапазон измерений коэффициента гармонической составляющей тока порядка п [К[(п)] с частотой fi от 40 до 70 Гц, А |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности измерений коэффициента гармонической составляющей тока порядка п [Ю(п)], % I от 0,2-Ih до 1,2-Ih При К|(п) в диапазоне до 1,0 для п от 2 до 40 для п от 41 до 50 |
±0,003 ±0,01 |
Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей тока порядка п [Ю(п)], % I от 0,2-Ih до 1,2-Ih При К|(п) в диапазоне свыше 1,0 для п от 2 до 40 для п от 41 до 50 |
О 1 -н -н |
Диапазон измерений активной электрической мощности основной гармонической составляющей (Pi) с частотой fi от 40 до 70 Гц, Вт |
от 0,0ГРн до 1,44-Ph |
Пределы допускаемой относительной погрешности измерений активной электрической мощности основной гармонической составляющей (Pi), % При |cos ф| в диапазоне от 0,5 до 1,0 |
±[0,015+0,01- (1,44-Ph/Pi-1)] |
Диапазон измерений реактивной электрической мощности основной гармонической составляющей (Qi)p с частотой fi от 40 до 70 Гц, Вар |
от 0,01-Qh до 1,44-Qh |
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности основной гармонической составляющей (Qi)p , % При |srn ф| в диапазоне от 0,9 до 1 При |srn ф| в диапазоне от 0,2 до 0,9 |
±[0,03+0,01^(1,44^Qh/Qi-1)] ±[0,05+0,01-(1,44-Qh/Qi-1)] |
Наименование характеристики |
Значение |
Диапазон измерений суммарного коэффициента гармонических составляющих напряжения (THDu) при U от 0,2^Uh до 1,2-Uh с частотой fi от 40 до 70 Гц |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu < 1,0 |
±0,003 |
Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu > 1,0 |
±0,3 |
Диапазон измерений суммарного коэффициента гармонических составляющих силы тока (THDi) при I от 0,2'Ih до 1,2-Ih с частотой fi от 40 до 70 Гц |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности суммарного коэффициента гармонических составляющих силы тока (THDi), % THDi < 1,0 |
±0,01 |
Пределы допускаемой относительной погрешности суммарного коэффициента гармонических составляющих силы тока (THDi), % THDi > 1,0 |
±1,0 |
Диапазон измерений напряжения прямой последовательности основной частоты (Ui) с частотой fi от 40 до 70 Гц , В |
от 0 до Uh |
Пределы допускаемой абсолютной погрешности измерений напряжения прямой последовательности основной частоты (Ui), В |
±(0,0002^Uh -V3) |
Диапазон измерений напряжения нулевой последовательности основной частоты (U0) с частотой fi от 40 до 70 Гц, В |
от 0 до Uh |
Пределы допускаемой абсолютной погрешности измерений напряжения нулевой последовательности основной частоты (U0), В U от 0,5-Uh до 1,2-Uh K0U<15 % |
±0,0005^Uh |
Диапазон измерений напряжения обратной последовательности основной частоты (U2) с частотой fi от 40 до 70 Гц, В |
от 0 до Uh |
Пределы допускаемой абсолютной погрешности измерений напряжения обратной последовательности основной частоты (U2), В U от 0,5-Uh до 1,2-Uh K2U<15 % |
±(0,0003^Uh -л/3) |
Наименование характеристики |
Значение |
Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности (К2и) и по нулевой последовательности (K0u) с частотой f1 от 40 до 70 Гц |
от 0 до 50 |
Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности (K2u) и по нулевой последовательности (Ku), % U от ОДИн до 1,2-Uh |
±0,05 |
Диапазон измерений тока прямой последовательности основной частоты (Ii) с частотой fi от 40 до 70 Гц, А |
от 0 до 1н |
Пределы допускаемой абсолютной погрешности измерений тока прямой последовательности основной частоты (Ii), А |
±0,00024н |
Диапазон измерений тока нулевой последовательности основной частоты (I0) с частотой fi от 40 до 70 Гц, А |
от 0 до 1н |
Пределы допускаемой абсолютной погрешности измерений тока нулевой последовательности основной частоты (I0), А |
±0,00054н |
Диапазон измерений тока обратной последовательности основной частоты (I2) с частотой fi от 40 до 70 Гц, А |
от 0 до 1н |
Пределы допускаемой абсолютной погрешности измерений тока обратной последовательности основной частоты (I2), А |
±0,00034н |
Диапазон измерений кратковременной дозы фликера с частотой fi от 40 до 70 Гц |
от 0,2 до 10 |
Пределы допускаемой относительной погрешности измерений кратковременной дозы фликера, % f = (fHoM ±1) Гц ; AU/U < 20 % при колебаниях напряжения, имеющих форму меандра |
±5,0 |
Диапазон измерений тангенса угла фазового сдвига между напряжением и током [tg^)] с частотой fi от 40 до 70 Гц |
от 0 до 8 |
Пределы допускаемой абсолютной погрешности измерений тангенса угла фазового сдвига между напряжением и током [tg^)] с частотой fi от 40 до 70 Гц От 0 до 2 От 2 до 8 |
±0,001 ±0,01 |
Наименование характеристики |
Значение |
Метрологические характеристики приборов для модификаций "Энергомонитор-3.1КМ-Э х-02-ТХ-2-5-50/400" соответствуют требованиям, предъявляемыми:
№ 1942 от 03 сентября 2021 г.;
|
при измерении силы тока в диапазоне от 0,05 до 100 А
1 разряд |
Примечания.
2550 Гц.
значения сигналов напряжения и тока не превышают 170 % от Uh и 1н, соответственно.
|
Таблица 3 - Метрологические характеристики приборов для модификаций "Энергомонитор-
3.1КМ-Э х-02-ХЕ-3-6-50" при включении через блок УН-6.1.в дополнение к таблице 2
Наименование характеристики |
Значение |
Диапазон измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока, В при иин из ряда: 10, 100 мВ; 1, 10 В |
от 0,1- иин до 1,2- иин |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока на частоте f1 от 40 до 70 Гц, %: При Uu в диапазоне свыше 2 В При иин в диапазоне от 0,01 В до 2 В При иин =10 мВ |
±[0,01+0,002-(1,2-Uh/U-1)] ±[0,015+0,003-(1,2-Uh/U-1)] ±[0,03+0,003-(1,2- Uuh/U-1)] |
Наименование характеристики |
Значение |
Диапазон измерений среднеквадратического значения напряжения сигнала переменного тока (Ui), В при UiH из ряда: 10, 100; 1000, 10000 мВ на частоте f1 от 40 до 70 Гц |
от 0,1-UiH до 1,2-UiH |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения напряжения сигнала переменного тока (Ui) с частотой f1 от 40 до 70 Гц, % При Ui в диапазоне:
При Lin = 10 мВ |
±[0,01+0,002-(1,2-UiH / Ui-1)] ±[0,015+0,003-(1,2-UiH/Ui -1) ±[0,03+0,003-(1,2-UiH /Ui -1)] |
Диапазон измерений активной электрической мощности (Р), Вт |
от 0,0LPh до 1,44-Ph Ph = Кдн-Uu • КДТ-Ui , где коэффициент приведения по току Кдт - (А/В); коэффициент приведения по напряжению Кдн - (В/В) Uu от 0,1- Uuk до 1,2 •иин Ui от 0,1- Ш до 1,2- U« |
Пределы допускаемой относительной погрешности измерений активной электрической мощности (Р) с частотой f1 от 40 до 70 Гц, % 0,9 < |cos ф| < 1,0 при Uu и Ui свыше 2 В Uu и Ui в диапазоне от 0,01 В до 2 В |
±[0,01+0,004-(1,44-Ph/P-1)] ±[0,02+0,004 -(1,44- Ph/P- 1)] |
0,2 < |cos ф| < 0,9 При Uu и Ui свыше 2 В Uu и Ui в диапазоне от 0,01 В до 2 В |
±[0,015+0,004 -(1,44- Ph/P- 1)] ±[0,025+0,004 -(1,44- Ph/P- 1)] |
Диапазон измерений активной и реактивной электрической энергии на частоте f1 от 40 до 70 Гц, кВт-ч |
от 0,000001 до 10000 при времени измерений от 4 до 99996 с |
Пределы допускаемой относительной погрешности измерений активной (реактивной) электрической энергии, % при времени измерения не менее 1000 с. и Kp (sin ф) = 1,0 |
±0,03 |
Диапазон измерений реактивной электрической мощности (Q) при частоте f1 от 40 до 70 Гц, вар |
от 0,01-Qh до 1,44-Qh Qh = Кдн^иин • KgrUrn , где: Uu от 0,1- иин до 1,2 •иин Ui от 0,1- Ш до 1,2- U« и коэффициент приведения по току Кдт - (А/В); коэффициент приведения по напряжению Кдн - (В/В) |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности (Q) при частоте f1 от 40 до 70 Гц, % При Uue и U« не менее 0,01 В; При |sin ф| в диапазоне от 0,9 до 1,0; При иин и U« не менее 0,01 В; При |sin ф| в диапазоне от 0,2 до 0,9. |
±[0,03+0,01-(1,44-Qh/Q-1)] ±[0,05+0,01-(1,44-Qh/Q-1)] |
Диапазон измерений полной электрической мощности (S) при частоте fi от 40 до 70 Гц, В-А |
от 0,01-Sh до 1,44-Sh Sh = Кцн-иин • KgrUta , где: Uu от 0,1- иин до 1,2 •иин Ui от 0,1- Ш до 1,2- U« и размерность Кцт - (А/В) |
Пределы допускаемой относительной погрешности измерений полной электрической мощности (S), % При Uu и Ui в диапазоне свыше 2 В При Uu и Ui в диапазоне от 0,01 В вкл. до 2 В |
±[0,02+0,005 -(1,2- Uh/U+1,2 • Uih/I-2)] ±[0,025+0,01-(1,2-Uh/U+1,2- UiH /1-2)] |
Диапазон измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (ф1) при частоте f1 от 40 до 70 Гц |
от 0° до 360° |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими напряжения в канале напряжения и напряжения в канале тока одной фазы (ф1) при частоте f1 от 40 до 70 Гц |
±0,01° |
Диапазон измерений среднеквадратического значения основной гармонической составляющей напряжения (Uc1) с частотой f1 от 40 до 70 Гц, В |
от 0,1- Uuh до 1,2- Uuh |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения (Uc1) с частотой f1 от 40 до 70 Гц, % При иин в диапазоне свыше 2 В При иин в диапазоне от 0,01 В до 2 В При иин =10 мВ |
±[0,01+0,002-(1,2-Uh/U-1)] ±[0,015+0,003-(1,2-Uh/U-1)] ±[0,03+0,003-(1,2- Uuh/U-1)] |
Диапазон измерений среднеквадратического значения основной гармонической составляющей напряжения сигнала тока (Uic1) с частотой f1 от 40 до 70 Гц, В |
от 0,1- UiH до 1,2- UiH |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения сигнала тока, % При UiH из ряда: 0,1; 1; 10 В При UiH = 10 мВ |
±[0,01+0,005-(1,2- UiH / UiC1-1)] ±[0,02+0,005-(1,2- UiH / UiC1-1)] |
Наименование характеристики |
Значение |
Диапазон измерений активной электрической мощности основной гармонической составляющей (P1) с частотой f1 от 40 до 70 Гц, Вт |
от 0,01\Ph до 1,44-Ph |
Пределы допускаемой относительной погрешности измерений активной электрической мощности основной гармонической составляющей (P1), % При |cos ф| в диапазоне от 0,5 до 1,0 |
±[0,015+0,01-(1,44-Ph/P1-1)] |
Диапазон измерений реактивной электрической мощности основной гармонической составляющей (Q1) с частотой fi от 40 до 70 Гц, Вар |
От 0,01-Qh до 1,44-Qh |
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности основной гармонической составляющей (Q1), % При |sin ф| в диапазоне от 0,9 до 1 При |sin ф| в диапазоне от 0,2 до 0,9 |
±[0,03+0,01-(1,44-Qh/Q1-1)] ±[0,05+0,01-(1,44-Qh/Q1-1)] |
Диапазон измерений суммарного коэффициента гармонических составляющих напряжения (THDu) при U от 0,2^Uuh до 1,2-Uuh с частотой f1 от 40 до 70 Гц |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu < 1,0 |
±0,01 |
Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu > 1,0 |
±1,0 |
Диапазон измерений суммарного коэффициента гармонических составляющих напряжения сигнала тока (THDi) при при частоте f1 от 40 до 70 Гц |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности суммарного коэффициента гармонических составляющих напряжения сигнала тока (THDi), % THDi < 1,0 |
±0,01 |
Пределы допускаемой относительной погрешности суммарного коэффициента гармонических составляющих напряжения сигнала тока (THDi), % THDi > 1,0 |
±1,0 |
Диапазон измерений напряжения прямой последовательности основной частоты (U1) с частотой f1 от 40 до 70 Гц , В |
от 0 до иин |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений напряжения прямой последовательности основной частоты (U1), В При Uuh 100 мВ и более |
±(0,0002-UuitV3) |
Диапазон измерений напряжения нулевой последовательности основной частоты (U0) с частотой f1 от 40 до 70 Гц, В |
от 0 до иин |
Пределы допускаемой абсолютной погрешности измерений напряжения нулевой последовательности основной частоты (U0), В При Uuh 100 мВ и более U от 0,5-Uuh до 1,2-Uuh K0U<15 % |
±0,0005^иин |
Диапазон измерений напряжения обратной последовательности основной частоты (U2) с частотой f1 от 40 до 70 Гц, В |
от 0 до иин |
Пределы допускаемой абсолютной погрешности измерений напряжения обратной последовательности основной частоты (U2), В При Uuh 100 мВ и более U от 0,5-Uuh до 1,2-Uuh K2U<15 % |
±(0,0003^иин -л/3) |
Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности (Юи) и по нулевой последовательности (К0и) с частотой f1 от 40 до 70 Гц |
от 0 до 50 |
Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности (Юи) и по нулевой последовательности (Ки), % При Uuh 100 мВ и более U от 0,5- Uuh до 1,2- Uuh |
±0,05 |
Диапазон измерений напряжения сигнала тока прямой последовательности основной частоты (Ui1) с частотой f1 от 40 до 70 Гц, В |
от 0 до UiH |
Пределы допускаемой абсолютной погрешности измерений напряжения сигнала тока прямой последовательности основной частоты (Ui1), В |
±0,0002-UiH |
Диапазон измерений напряжения сигнала тока нулевой последовательности основной частоты (Ui0) с частотой f1 от 40 до 70 Гц, В |
от 0 до UiH |
Пределы допускаемой абсолютной погрешности измерений напряжения сигнала тока нулевой последовательности основной частоты (Ui0), В |
±0,0005^ UiH |
Наименование характеристики |
Значение |
Диапазон измерений напряжения сигнала тока обратной последовательности основной частоты (Ui2) с частотой f1 от 40 до 70 Гц, В |
от 0 до UiH |
Пределы допускаемой абсолютной погрешности измерений напряжения сигнала тока обратной последовательности основной частоты (Ui2), В |
±0,0003^ UiH |
Метрологические характеристики приборов для модификаций"Энергомонитор-3.1КМ-Э х-02-ХЕ-3-6-50" соответствуют требованиям, пр едъявляемыми:
измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2-109 Гц, утвержденной Приказом Росстандарта № 1942 от 03 сентября 2021 г.;
|
1 разряд 1 разряд |
Примечания.
2550 Гц;
амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и 1н, соответственно;
|
Таблица 4 - Метрологические характеристики приборов для модификаций "Энергомонитор-
3.1КМ-Э Х-05-ТХ-2-5-50/400" при прямом подключении
Наименование характеристики |
Значение |
Диапазон измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока, В при Uh из ряда: 1, 2, 5, 10, 30, 60, 120, 240, 480, 800 В |
от 0,1-Uh до 1,2-Uh |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока с частотой fi от 40 до 450 Гц, %: При Uh в диапазоне свыше 2 В При Uh в диапазоне от 0,1 В до 2 В |
±[0,02+0,005^ (1,2-Uh/U-1)] ±[0,03+0,006^ (1,2-Uh/U-1)] |
Диапазон измерений напряжения постоянного тока (U), В При Uh в диапазоне до 480 В При Uh = 800 В |
от 0,1-Uh до 1,7-Uh от 0,1-Uh до 1,25-Uh |
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока (U), % При Uh в диапазоне до 480 В При Uh = 800 В |
±[0,02+0,005^ (1,7-Uh/U-1)] ±[0,02+0,005^ (1,25-Uh/U-1)] |
Диапазон измерений среднеквадратического значения силы переменного тока (I), А |
от 0,1-Ih до 1,2-Ih |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения силы переменного тока (I) с частотой fi от 40 до 450 Гц при Ih из ряда: 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100 А, % При частоте f1 от 40 до 70 Гц При частоте f1 от 70 до 450 Гц |
±[0,02+0,005-(1,2-Ih/I-1)] ±[0,04+0,005-(1,2-Ih/I-1)] |
Диапазон измерений активной электрической мощности (Р), Вт |
от 0,0 !• Ph до 1,44Th Ph = Uh • Ih U от 0,1-Uh до 1,2-Uh I от 0,1-Ih до 1,2-Ih |
Пределы допускаемой относительной погрешности измерений активной электрической мощности (Р), % При частоте f1 от 40 до 70 Гц При частоте f1 от 70 до 450 Гц |
±[0,05+0,01- (1,44-Ph/P-1)] ±[0,07+0,01- (1,44-Ph/P-1)] |
Диапазон измерений активной и реактивной электрической энергии на частоте f1 от 40 до 70 Гц, кВт^ч |
от 0,000001 до 10000 при времени измерений от 4 до 99996 с |
Пределы допускаемой относительной погрешности измерений активной и реактивной электрической энергии, % при времени измерения не менее 1000 с. и cos ф = 1,0 |
±0,05 |
Диапазон измерений реактивной электрической мощности (Q), вар |
от 0,01-Qh до 1,44-Qh Qh = Uh • Ih |
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности (Q) с частотой f1 от 40 до 450 Гц |
±[0,1+0,02- (1,44-Qh/Q-1)] |
Наименование характеристики |
Значение |
Диапазон измерений полной электрической мощности (S), В • А |
от ('),01'Sh до 1,44^Sh Sh = Uh • Ih U от 0,1-Uh до 1,2-Uh I от 0,1-Ih до 1,2-Ih |
Пределы допускаемой относительной погрешности измерений полной электрической мощности (S) с частотой f1 от 40 до 450 Гц, % |
±[0,05+0,01-(1,2- Uh/U +1,2- Ih/I-2)] |
Диапазон измерений коэффициента мощности (Кp=P/S) с частотой fi от 40 до 70 Гц |
от 0,1 до 1,0 I от 0,2-Ih до 1,2-Ih U от 0,2^Uh до 1,2-Uh |
Пределы допускаемой абсолютной погрешности измерений коэффициента мощности (Кp=P/S) |
±0,005 |
Диапазон измерений частоты переменного тока (fi), Гц |
от 40 до 70 U от 'Шт до 1,2-Uh I от 0,2-Ih до 1,2-Ih |
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока (при f1 от 40 до 450 Гц), Гц |
±0,001-(f/50) |
Диапазон измерений угла фазового сдвига между основными гармоническими составляющими входных напряжений разных фаз при частоте f1 от 40 до 70 Гц |
от 0° до 360° |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими входных напряжений разных фаз при частоте f1 от 40 до 70 Гц, |
±0,03° |
Диапазон измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (ф1) при частоте f1 от 40 до 70 Гц |
от 0° до 360° |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (ф1) при частоте f1 от 40 до 70 Гц |
±0,03° |
Диапазон измерений среднеквадратического значения основной гармонической составляющей напряжения (Uci) с частотой f1 от 40 до 70 Гц, В |
от 0,1-Uh до 1,2-Uh |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения (Uc1) с частотой f1 от 40 до 70 Гц, % При Uh из ряда: 1, 2, 5, 10, 30, 60, 120, 240, 480, 800 В |
±[0,02+0,005^(1,2/Uh/Uci-1)] |
Наименование характеристики |
Значение |
Диапазон измерений среднеквадратического значения гармонической составляющей напряжения порядка n (Uen) с частотой fi от 40 до 70 Гц, В |
от 0 до 0,6^ Uh |
Пределы допускаемой погрешности измерений среднеквадратического значения гармонической составляющей напряжения порядка n (Uen), В При Uen в диапазоне до 0,01 • Uh от 2 до 20 гармоники от 21 до 50 гармоники |
±[0,1+((Uн/U)-2)•0,001]; ±[0,2+((Uн/U)-2)•0,01] |
Диапазон измерений среднеквадратического значения интергармонической составляющей напряжения порядка m (Uem) с частотой fi от 40 до 70 Гц, В |
от 0 до 0,15^Uh |
Пределы допускаемой погрешности измерений среднеквадратического значения интергармонической составляющей напряжения порядка m (Uem) , В Для m от 0,5 до 50,5 с дискретностью 1,0 При Uem в диапазоне до 0,01 • Uh При Uem в диапазоне свыше 0,0 TUh |
Д: ±0,00015^; 6: ±1.5 |
Диапазон измерений среднеквадратического значения гармонической составляющей силы тока (Iei) с частотой fi от 40 до 70 Гц, А |
от 0,1-1н до 1,2-1н |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей силы тока (Iei), % |
±[0,02+0,005-(1,2-1н/Ь-1)] |
Диапазон измерений среднеквадратического значения гармонической составляющей тока порядка n (Ien) с частотой fi от 40 до 70 Гц, А |
от 0 до 0,6^н |
Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения гармонической составляющей тока порядка n (Ien), А При Ien в диапазоне до 0,01 • Ih от 2 до 20 гармоники от 21 до 50 гармоники |
±[0,1+((1н/1)-2)-0,001]; ±[0,2+((1н/1)-2)-0,01] |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения гармонической составляющей тока порядка n (Ien) , % Для n от 2 до 50 При Ien в диапазоне свыше 0,0Г1н |
±0,1 |
Диапазон измерений среднеквадратического значения интергармонической составляющей тока порядка m (I em) с частотой fi от 40 до 70 Гц, А |
от 0 до 0,154н |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения интергармонической составляющей тока порядка m (I Cm) , А m от 0,5 до 50,5 с дискретностью 1,0 При Icm в диапазоне до 0,01 - 1н При Icm в диапазоне свыше 0,01-Ih |
Д: ±0,000'15-^; 6: ±1,5 |
Диапазон измерений угла фазового сдвига между гармониками порядка n напряжения и тока одной фазы с частотой fi от 40 до 70 Гц |
от 0° до 360° |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками порядка n напряжения и тока одной фазы U от 0,2-Uh до 1,2-Uh I от 0,2 •Ih до 1,2-Ih Ki(n) и Ки(п) от 2 до 15 % для n от 2 до 10 для n от 11 до 50 |
О о erf |
Диапазон измерений коэффициента гармонической составляющей напряжения порядка n [Ku(n)] с частотой f1 от 40 до 70 Гц, В |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности измерений коэффициента гармонической составляющей напряжения порядка n [Ku(n)] , % U от 0,2-U до 1,2-Uh При Ku(n) в диапазоне до 1,0 от 2 до 20 гармоники от 21 до 50 гармоники |
±0,005 ±0,015 |
Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей напряжения порядка n [Ku(n)] , % U от 0,2-U до 1,2-Uh При KU(n) в диапазоне свыше 1,0 от 2 до 20 гармоники от 21 до 50 гармоники |
± ± о |
Диапазон измерений коэффициента гармонической составляющей тока порядка n [KI(n)] с частотой f1 от 40 до 70 Гц, А |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности измерений коэффициента гармонической составляющей тока порядка n [KI(n)], % Для n от 2 до 50 I от 0,2-Ih до 1,2-Ih При KI(n) в диапазоне до 1,0 |
±0,05 |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей тока порядка n [K(n)], % Для n от 2 до 50 I от 0,2-Ih до 1,2-Ih При Ki(n) в диапазоне свыше 1,0 |
±5 |
Диапазон измерений активной электрической мощности основной гармонической составляющей (Pi) с частотой fi от 40 до 70 Гц, Вт |
от 0,01\Ph до 1,44-Ph U от 0,1-Uh до 1,2-Uh I от о,1-1н до 1,2-Ih |
Пределы допускаемой относительной погрешности измерений активной электрической мощности основной гармонической составляющей (Pi), % При |cos ф| в диапазоне от 0,5 до 1,0 |
±[0,05+0,01- (1,44-Ph/P-1)] |
Диапазон измерений реактивной электрической мощности основной гармонической составляющей (Qi)p с частотой fi от 40 до 70 Гц, Вар |
от 0,01-Qh до 1,44-Qh U от 0,1-Uh до 1,2-Uh I от о,1-1н до 1,2-Ih |
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности основной гармонической составляющей (Qi)p , % |
±[0,1+0,02 • (1,44-Qh/Qi-1)] |
Диапазон измерений суммарного коэффициента гармонических составляющих напряжения (THDU) при U от 0,2^Uh до 1,2-Uh с частотой fi от 40 до 70 Гц |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu < 1,0 |
±0,05 |
Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu > 1,0 |
±5 |
Диапазон измерений суммарного коэффициента гармонических составляющих силы тока (THDi) при I от 0,2'Ih до 1,2-Ih с частотой fi от 40 до 70 Гц |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности суммарного коэффициента гармонических составляющих силы тока (THDi), % THDi < 1,0 |
±0,05 |
Пределы допускаемой относительной погрешности суммарного коэффициента гармонических составляющих силы тока (THDi), % THDi > 1,0 |
±5 |
Наименование характеристики |
Значение |
Диапазон измерений напряжения прямой последовательности основной частоты (U1) с частотой f1 от 40 до 70 Гц , В |
от 0 до Uh |
Пределы допускаемой абсолютной погрешности измерений напряжения прямой последовательности основной частоты (U1), В |
±(0,0004-Uh -^3) |
Диапазон измерений напряжения нулевой последовательности основной частоты (U0) с частотой f1 от 40 до 70 Гц, В |
от 0 до Uh |
Пределы допускаемой абсолютной погрешности измерений напряжения нулевой последовательности основной частоты (U0), В U от 0,5 •Uh до 1,2-Uh K0U<15 % |
±0,001-Uh |
Диапазон измерений напряжения обратной последовательности основной частоты (U2) с частотой f1 от 40 до 70 Гц, В |
от 0 до Uh |
Пределы допускаемой абсолютной погрешности измерений напряжения обратной последовательности основной частоты (U2), В U от 0,5 •Uh до 1,2-Uh K2U<15 % |
±(0,0006-Uh -^3) |
Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности (К2и) и по нулевой последовательности (К0и) с частотой f1 от 40 до 70 Гц |
от 0 до 50 |
Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности (К2и) и по нулевой последовательности (Ки), % U от 0,5-Uh до 1,2-Uh |
±0,2 |
Диапазон измерений тока прямой последовательности основной частоты (I1) с частотой f1 от 40 до 70 Гц, А |
от 0 до Ih |
Пределы допускаемой абсолютной погрешности измерений тока прямой последовательности основной частоты (I1), А |
±0,0004-Ih |
Диапазон измерений тока нулевой последовательности основной частоты (I0) с частотой f1 от 40 до 70 Гц, А |
от 0 до Ih |
Пределы допускаемой абсолютной погрешности измерений тока нулевой последовательности основной частоты (I0), А |
±0,001-Ih |
Диапазон измерений тока обратной последовательности основной частоты (I2) с частотой f1 от 40 до 70 Гц, А |
от 0 до Ih |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений тока обратной последовательности основной частоты (I2), А |
±0,0006-1н |
Диапазон измерений кратковременной дозы фликера с частотой f1 от 40 до 70 Гц |
от 0,2 до 10 |
Пределы допускаемой относительной погрешности измерений кратковременной дозы фликера, % f = (Гном ±1) Гц ; AU/U < 20 % при колебаниях напряжения, имеющих форму меандра |
±5,0 |
Диапазон измерений тангенса угла фазового сдвига между напряжением и током [tg(p )] с частотой f1 от 40 до 70 Гц |
от 0 до 8 |
Пределы допускаемой абсолютной погрешности измерений тангенса угла фазового сдвига между напряжением и током [tg( р )] От 0 до 2 не включ От 2 до 8 |
±0,003 ±0,035 |
Метрологические характеристики приборов для модификаций "Энергомонитор-3.1КМ-Э х-05-ТХ-2-5-50/400" соответствуют требованиям, предъявляемыми:
|
2 разряд при измерении силы тока в диапазоне от 0,05 до 100 А 2 разряд 2 разряд |
Наименование характеристики |
Значение |
Примечания.
2550 Гц.
амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и 1н, соответственно.
|
Таблица.5 - Метрологические характеристики для приборов модификаций "Энергомонитор-
3.1КМ-Э х-05-ХЕ-3-6-50" при включении через блок УН-6.1 в дополнение к таблице 4
Наименование характеристики |
Значение |
Диапазон измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока, В при иин из ряда: 10, 100 мВ; 1, 10 В |
от 0,1- Шн до 1,2- Uue |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения фазного (U) и междуфазного (U-^3) напряжения переменного тока с частотой f1 от 40 до 70 Гц, %: При Uue в диапазоне свыше 2 В При Uue в диапазоне от 0,01 В до 2 В При Uue =10 мВ |
±[0,02+0,005- (1,2-Uh/U-1)] ±[0,03+0,006- (1,2-Uh/U-1)] ±[0,04+0,01- (1,2-Uh/U-1)] |
Диапазон измерений среднеквадратического значения напряжения сигнала переменного тока (Ui), В при UiH из ряда: 10, 100; 1000, 10000 мВ с частотой f1 от 40 до 70 Гц |
от 0,1-Uih до 1,2-UiH |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения напряжения сигнала переменного тока (Ui) с частотой f1 от 40 до 70 Гц, % При Ui в диапазоне:
При UiH = 10 мВ |
±[0,02+0,005-(1,2-UiH / Ui -1)] ±[0,03+0,006-(1,2-UiH / Ui -1)] ±[0,04+0,01-(1,2-UiH / Ui -1)] |
Диапазон измерений активной электрической мощности (Р), Вт |
от 0,01-Ph до 1,44-Ph Ph = KaH-UUi! • Kgr-Um , где: Uu от 0,1- Uue до 1,2 •Шн Ui от 0,1- U« до 1,2- U« и размерность Кдт - (А/В) |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений активной электрической мощности (Р) с частотой f1 от 40 до 70 Гц, % |
±[0,05+0,01- (1,44-Ph/P-1)] |
Диапазон измерений активной и реактивной электрической энергии на частоте f1 от 40 до 70 Гц, кВт-ч |
от 0,000001 до 10000 при времени измерений от 4 до 99996 с |
Пределы допускаемой относительной погрешности измерений активной и реактивной электрической энергии, % при времени измерения не менее 1000 с. и cos ф = 1,0 |
±0,05 |
Диапазон измерений реактивной электрической мощности (Q) при частоте f1 от 40 до 70 Гц, вар |
от 0,01-Qh до 1,44-Qh Qh = K,i.irUun - КдгШ , где: Uu от 0,1- иин до 1,2 •иин Ui от 0,1- Ш до 1,2- Ш и размерность Кдт - (А/В) |
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности (Q) при частоте fi от 40 до 70 Гц, % |
±[0,1+0,02- (1,44-Qh/Q-1)] |
Диапазон измерений полной электрической мощности (S) при частоте f1 от 40 до 70 Гц, В-А |
от 0,01-Sh до 1,44-Sh Sh = Кдн^иин • KgT-Um , где: Uu от 0,1- иин до 1,2 •иин Ui от 0,1- Ш до 1,2- Ш и размерность Кдт - (А/В) |
Пределы допускаемой относительной погрешности измерений полной электрической мощности (S), % |
±[0,05+0,01-(1,2-Uh/U +1,2-Uin /Ui - 2)] |
Диапазон измерений среднеквадратического значения гармонической составляющей напряжения (Uc1) с частотой f1 от 40 до 70 Гц, В |
от 0,1- Uuh до 1,2- Uuh |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения (Uc1) с частотой f1 от 40 до 70 Гц, % При Uuh из ряда: 0,1; 1; 10 В При Uuh =10 мВ |
±[0,02+0,005- (1,2-Uuh/U-1)] ±[0,04+0,01- (1,2-Uuh/U-1)] |
Диапазон измерений среднеквадратического значения гармонической составляющей напряжения сигнала тока (Uic1) с частотой f1 от 40 до 70 Гц, В |
от 0,1- UiH до 1,2- UiH |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения сигнала тока, % При UiH из ряда: 0,1; 1; 10 В При UiH = 10 мВ |
±[0,02+0,005-(1,2- UiH / UiC1-1)] ±[0,04+0,01-(1,2- UiH / UiC1-1)] |
Наименование характеристики |
Значение |
Диапазон измерений активной электрической мощности гармонической составляющей (Pi) с частотой f1 от 40 до 70 Гц, Вт |
от 0,0ГРн до 1,44-Ph |
Пределы допускаемой относительной погрешности измерений активной электрической мощности основной гармонической составляющей (Pi), % При |cos ф| в диапазоне от 0,5 до 1,0 |
±[0,05+0,01- (1,32-Рн/Р1-1)] |
Диапазон измерений реактивной электрической мощности гармонической составляющей (Qi) с частотой fi от 40 до 70 Гц, Вар |
от 0,01-Qh до 1,44-Qh |
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности основной гармонической составляющей (Qi), % |
±[0,1+0,02 • (1,44-Qh/Qi-1)] |
Диапазон измерений суммарного коэффициента гармонических составляющих напряжения (THDU) при U от 0,2^Uuh до 1,2^Uuh с частотой fi от 40 до 70 Гц |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu < 1,0 |
±0,05 |
Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu), % THDu > 1,0 |
±5 |
Диапазон измерений суммарного коэффициента гармонических составляющих напряжения сигнала тока (THDi) при частоте fi от 40 до 70 Гц |
от 0 до 49,9 |
Пределы допускаемой абсолютной погрешности суммарного коэффициента гармонических составляющих напряжения сигнала тока (THDi), % THDi < 1,0 |
±0,05 |
Пределы допускаемой относительной погрешности суммарного коэффициента гармонических составляющих напряжения сигнала тока (THDi), % THDi > 1,0 |
±5 |
Диапазон измерений напряжения прямой последовательности основной частоты (U1) с частотой fi от 40 до 70 Гц , В |
от 0 доиин |
Пределы допускаемой абсолютной погрешности измерений напряжения прямой последовательности основной частоты (Ui), В При Uuh 100 мВ и более |
±(0,0004^иин^3) |
Наименование характеристики |
Значение |
Диапазон измерений напряжения нулевой последовательности основной частоты (U0) с частотой f1 от 40 до 70 Гц, В |
от 0 до Цин |
Пределы допускаемой абсолютной погрешности измерений напряжения нулевой последовательности основной частоты (U0), В При Uuh 100 мВ и более U от 0,5-Uuh до 1,2-Uuh K0U<15 % |
±0,001-Uue |
Диапазон измерений напряжения обратной последовательности основной частоты (U2) с частотой fi от 40 до 70 Гц, В |
от 0 до Цин |
Пределы допускаемой абсолютной погрешности измерений напряжения обратной последовательности основной частоты (U2), В При Uuh 100 мВ и более U от 0,5-Uuh до 1,2-Uuh K2U<15 % |
±(0,0006^Цин ^3) |
Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности (К2ц) и по нулевой последовательности (К0Ц) с частотой fi от 40 до 70 Гц |
от 0 до 50 |
Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности (К2и) и по нулевой последовательности (К0и), % При Uuh 100 мВ и более U от 0,5- Uuh до 1,2- Uuh |
±0,2 |
Диапазон измерений напряжения сигнала тока прямой последовательности основной частоты (Uii) с частотой fi от 40 до 70 Гц, В |
от 0 до UiH |
Пределы допускаемой абсолютной погрешности измерений напряжения сигнала тока прямой последовательности основной частоты (Uii), В |
±0,0004-Uffl |
Диапазон измерений напряжения сигнала тока нулевой последовательности основной частоты (Ui0) с частотой fi от 40 до 70 Гц, В |
от 0 до UiH |
Пределы допускаемой абсолютной погрешности измерений напряжения сигнала тока нулевой последовательности основной частоты (Цю), В |
±0,001- UiH |
Диапазон измерений напряжения сигнала тока обратной последовательности основной частоты (Ui2) с частотой fi от 40 до 70 Гц, В |
от 0 до UiH |
Пределы допускаемой абсолютной погрешности измерений напряжения сигнала тока обратной последовательности основной частоты (Ui2), В |
±0,0006^ UiH |
Наименование характеристики |
Значение |
Метрологические характеристики приборов для модификаций"Энергомонитор-3.1КМ-Э х-05-ХЕ-3-6-50" соответствуют требованиям, предъявляемыми:
измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 24 09 Гц, утвержденной Приказом Росстандарта № 1942 от 03 сентября 2021 г.;
|
2 разряд 2 разряд |
Примечания.
2550 Гц.
амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и 1н, соответственно.
|
Таблица 6 - Метрологические характеристики приборов для модификаций "Энергомонитор-3.1КМ-Э x-02-Тх" при поверке трансформаторов напряжения (ТН) и трансформаторов тока
(ТТ)
Наименование характеристики |
Значение |
Диапазон измерений погрешности напряжения ТН, % |
±0,1999 |
U от 0,2^Uhom до 1,2-Uhom |
±1,999 |
f = (fHoM ± 1) Гц |
±19,99 |
Пределы допускаемой абсолютной погрешности измерений погрешности напряжения ТН, % ±0,1999 % |
±0,002 |
±1,999 % |
±0,02 |
±19,99 % |
±0,2 |
Диапазон измерений угловой погрешности ТН U от 0,2^Uhom до 1,2-Uhom |
±600' |
f = (fHOM ± 1) Гц |
±180° |
Пределы допускаемой абсолютной погрешности измерений угловой погрешности ТН, минута ±600' |
±0,1 |
±180° |
±1,0 |
Наименование характеристики |
Значение |
Диапазон измерений токовой погрешности ТТ, % |
±0,1999 |
I от 0,01-Ihom до 1,2-Ihom |
±1,999 |
f = (fHoM ± 1) Гц |
±19,99 |
Пределы допускаемой абсолютной погрешности измерений токовой погрешности ТТ, % ±0,1999 % |
±0,002 |
±1,999 % |
±0,02 |
±19,99 % |
±0,2 |
Диапазон измерений угловой погрешности ТТ I от 0,01-Ihom до 1,2-Ihom |
±600' |
f = (fHOM ± 1) Гц |
±180о |
Пределы допускаемой абсолютной погрешности измерений угловой погрешности ТТ, минута ±600' |
±0,1 |
±180о |
±1,0 |
Uhom — номинальное вторичное напряжение поверяемого ТН; IHOM — номинальный вторичный ток поверяемого ТТ; fHOM - номинальная частота поверяемого ТТ или ТН (50 или 60 Гц). |
Таблица 7 - Метрологические характеристики приборов для модификаций "Энергомонитор-
3.1КМ-Э х-05-Тх" при поверке трансформаторов напряжения (ТН) и трансформаторов тока
(ТТ)
Наименование характеристики |
Значение |
Диапазон измерений погрешности напряжения ТН, % |
±0,1999 |
U от 0,2^Uhom до 1,2-Uhom |
±1,999 |
f = (fHOM ± 1) Гц |
±19,99 |
Пределы допускаемой абсолютной погрешности измерений погрешности напряжения ТН, % ±0,1999 % |
±0,005 |
±1,999 % |
±0,05 |
±19,99 % |
±0,5 |
Диапазон измерений угловой погрешности ТН U от 0,2^Uhom до 1,2-Uhom |
±600' |
f = (fHOM ± 1) Гц |
±180о |
Пределы допускаемой абсолютной погрешности измерений угловой погрешности ТН, минута ±600' |
±0,2 |
±180о |
±2,0 |
Диапазон измерений токовой погрешности ТТ, % |
±0,1999 |
I от 0,01-Ihom до 1,2-Ihom |
±1,999 |
f = (fHOM ± 1) Гц |
±19,99 |
Пределы допускаемой абсолютной погрешности измерений токовой погрешности ТТ, % ±0,1999 % |
±0,005 |
±1,999 % |
±0,05 |
±19,99 % |
±0,5 |
Наименование характеристики |
Значение |
Диапазон измерений угловой погрешности ТТ I от 0,01-1ном до 1,2-1ном |
±600' |
f = (fHoM ± 1) Гц |
±180о |
Пределы допускаемой абсолютной погрешности измерений угловой погрешности ТТ, минута ±600' |
±0,2 |
±180о |
±2,0 |
Uhom — номинальное вторичное напряжение поверяемого ТН; Ihom — номинальный вторичный ток поверяемого ТТ; fHoM - номинальная частота поверяемого ТТ или ТН (50 или 60 Гц). |
Таблица 8 - Метрологические характеристики приборов при измерении показателей качества
Наименование характеристики |
Значение |
Диапазон измерений длительности провала (прерывания) напряжения (Afc), с |
от 0,02 до 60 |
Пределы допускаемой абсолютной погрешности измерений длительности провала (прерывания) напряжения (Afc) , с |
±0,02 |
Диапазон измерений глубины провала напряжения (5Ип), % |
от 10 до 100 |
Пределы допускаемой относительной погрешности измерений глубины провала напряжения (5Ип), % |
±10,0 |
Диапазон измерений коэффициента временного перенапряжения (Кпер и) |
от 1,10 до 7,99 |
Пределы допускаемой относительной погрешности измерений коэффициента временного перенапряжения (Кпер и ), % |
±2,0 |
Диапазон измерений длительности временного перенапряжения (А1пер), с |
от 0,02 до 60 |
Пределы допускаемой абсолютной погрешности измерений длительности временного перенапряжения (А^ер), с |
±0,02 |
f = (fHoM ± 1) Гц |
Таблица 9 - Технические характеристики приборов
Наименование характеристики |
Значение |
Параметры электрического питания:
|
от 200 до 260 от 47 до 63 |
Полная мощность, потребляемая прибором, В^А, не более |
100 |
Полная мощность, потребляемая каждой входной измерительной цепью тока Прибора при номинальном токе, В^А, не более |
15 |
Полная мощность, потребляемая каждой входной цепью напряжения Прибора при номинальном входном напряжении, В^А, не более |
1 |
Полная мощность, потребляемая каждой входной цепью тока УПТТ при номинальном токе, В^А, не более |
1 |
Наименование характеристики |
Значение |
Габаритные размеры средства измерений, мм, не более «Энергомонитор-3.1КМ-Э С» |
485x470x140 |
«Энергомонитор-3.1КМ-Э П» |
480x390x194 |
УПТТ |
295x225x100 |
УН-6.1 П |
335x290x155 |
УН-6.1 С |
485x356x45 |
Масса, кг, не более: «Энергомонитор-3.1КМ-Э С» |
8 |
«Энергомонитор-3.1КМ-Э П» |
10 |
УПТТ |
2,5 |
УН-6.1 П |
5 |
УН-6.1 С |
2 |
Условия эксплуатации для приборов модификации «Энергомонитор 3.1КМ-Э Х-02»: | |
- температура окружающей среды, оС |
23 ± 5 |
- относительная влажность, не более % |
80 при 25 оС |
- атмосферное давление, кПа Условия эксплуатации для приборов модификации «Энергомонитор 3.1КМ-Э Х-05»: |
от 70 до 106,7 |
- температура окружающей среды, оС |
от +10 до +35 |
- относительная влажность, не более % |
80 при 25 оС |
- атмосферное давление, кПа |
от 70 до 106,7 |
Время установления рабочего режима, мин, не менее |
30 |
Степень защиты корпуса, обеспечиваемая оболочками по ГОСТ 14254 |
IP20 |
Средняя наработка до отказа, ч, не менее |
20000 |
Средний срок службы, лет |
10 |
