Номер по Госреестру СИ: 70870-18
70870-18 Регуляторы температуры
(E5)
Назначение средства измерений:
Регуляторы температуры серии E5 (далее - регуляторы) предназначены для измерений выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного тока, сигналов термопар, термопреобразователей сопротивления и на основе получаемой измерительной информации выработки сигналов пропорционально-интегрально-дифференциального (ПИД) или дискретного регулирования параметров технологического процесса, выдачи сигналов сигнализации.
Внешний вид.
Регуляторы температуры
Рисунок № 1
Внешний вид.
Регуляторы температуры
Рисунок № 2
Внешний вид.
Регуляторы температуры
Рисунок № 3
Внешний вид.
Регуляторы температуры
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) регуляторов функционально разделено на две группы: встроенное системное программное обеспечение (ВСПО) и сервисное ПО, устанавливаемое на персональный компьютер.
ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память измерительных модулей регуляторов в производственном цикле на заводе-изготовителе. После записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Любые изменения возможны только с помощью специализированных программаторов и программ в условиях завода-изготовителя. (уровень защиты «высокий» в соответствии с п.4.5 рекомендации Р 50.2.077-2014).
Сервисное ПО - «CX-Thermo» - не является метрологически значимым, так как его функциями является конфигурирование регуляторов. В процессе эксплуатации изменение конфигурации ПЛК посредством сервисного ПО пользователем может быть защищено паролём (уровень защиты «средний» в соответствии с Р 50.2.077-2014).
Идентификационные данные сервисного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные сервисного ПО
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
(системная программа) |
CX-Thermo |
Номер версии (идентификационный номер ПО) |
Ver.1.1 и выше |
4.62 и выше |
Цифровой идентификатор ПО |
отсутствует |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к регуляторам температуры серии E5ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля . Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Поверка
Поверкаосуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки: калибратор универсальный Н4-7, регистрационный номер в Федеральном информационном фонде № 22125-01;
магазин сопротивлений МСР-60М, регистрационный номер в Федеральном информационном фонде № 2751-71.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «ОМРОН Электроникс» (ООО «ОМРОН Электроникс»)Адрес: 125040, Россия, г. Москва, ул. Правды, д. 26
Телефон: +7 (495) 648-94-50; Факс: +7 (495) 648-94-51
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, Россия, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77; Факс: +7 (495) 430-57-25
Web-сайт: http://www.vniims.ru
E-mail: office@vniims.ru
Регуляторы применяются для управления технологическим оборудованием: электрическими и газовыми печами, технологическими линиями и т.п.
Принцип действия регуляторов заключается в преобразовании входного электрического сигнала напряжения или силы постоянного тока, сигнала от термопары или от термопреобразователя сопротивления аналого-цифровым преобразователем (АЦП), который формирует двоичный код, пропорциональный входному сигналу. Процессор на основании номинальной статической характеристики преобразования (зависимости выходного сигнала от входного), занесённых в память, формирует код измеренного значения физической величины, который индицируется на дисплее и подаётся на цифро-аналоговый преобразователь (ЦАП). Сигнал с ЦАП подаётся на преобразователь напряжение-ток и на устройство сравнения с уставкой.
Регуляторы Е5 выпускаются следующих модификаций: E5xD, E5xC (-T), E5CB.
На лицевой панели регуляторов расположены два или три цифровых табло (в зависимости от модификации), отображающие измеряемую величину и технологические параметры, а так же набор функциональных клавиш для управления и настройки режимов работы регулятора. В зависимости от модификации регулятора возможно расположение разъема для подключения к ПК на лицевой или на верхней поверхности регулятора.
Значение измеряемой величины выводится на табло регулятора и/или передается в ведущее устройство. Отображение информации осуществляется либо в инженерных единицах (от минус 1999 до плюс 9999 с плавающей десятичной точкой), либо в абсолютных единицах температуры.
Возможность установки десятичной точки для изображения на дисплее (без десятичного знака или с одним десятичным знаком) зависит от модели регулятора и типа входа. В зависимости от модели регулятора есть поддержка интерфейса связи RS-485 (2-проводный, полудуплекс).
Конфигурация регуляторов возможна с помощью функциональных клавиш на лицевой панели или с персонального компьютера.
Фотографии общего вида регуляторов представлены на рисунках 1 - 4.

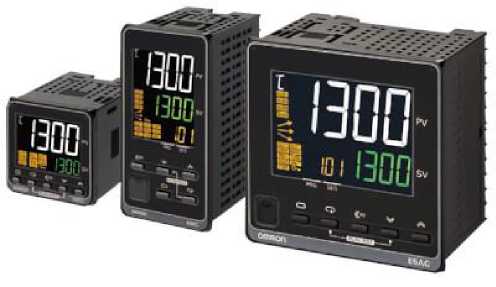

Рисунок 2 - Общий вид регуляторов E5xC-T

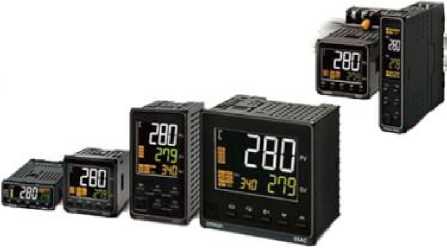

Рисунок 1 - Общий вид регуляторов E5xC

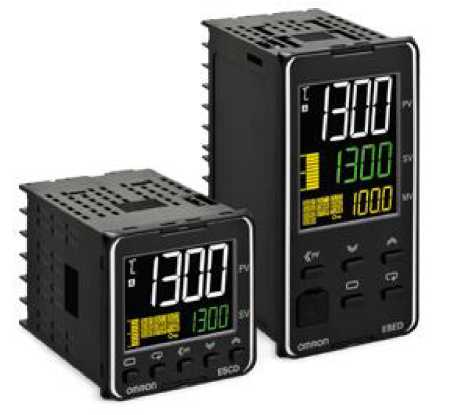

Рисунок 3 - Общий вид регуляторов E5xD

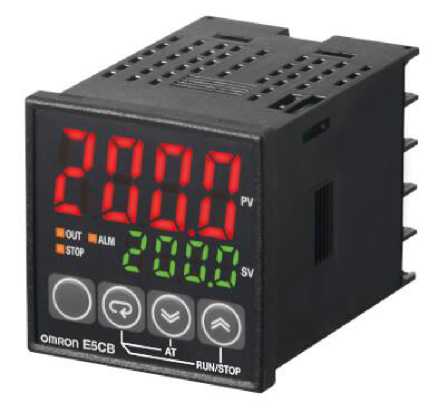

Рисунок 4 - Общий вид регуляторов E5CB
Таблица 2 - Метрологические характеристики регуляторов E5xD, E5xC (-T)
Диапазон измерений |
Пределы допускаемой основной погрешности |
Пределы допускаемой погрешности в рабочих условиях применения | |
1 |
2 |
3 | |
Сигналы от термопар ( в соответствии с ГОСТ Р 8.585-2001) | |||
Тип К: |
от -200 до +1300°С |
±(2 °С+ 1 е. м. р.) |
±10 °С |
от -20 до +500 °С |
±(0,003 •t (или 1 °С, в зависимости от того, что больше) + 1 е. м. р.) | ||
Тип J: от -100 до +850 °С от -20 до +400 °С |
±(0,003 •t (или 1 °С, в зависимости от того, что больше) + 1 е. м. р.) |
±(0,014 (или 4 °С, в зависимости от того, что больше) + 1 е. м. р.) | |
Тип T: от -200 до +400 °С от -199,9 до +400 °С |
±(2 °С+ 1 е. м. р.) в диапазоне измерения от -200 до -100 °С ±(0,003 •t (или 1 °С, в зависимости от того, что больше) + 1 е. м. р.) в диапазоне от -100 до +400 °С | ||
Тип Е: от -200 до +600 °С |
±(0,003 •t (или 1 °С, в зависимости от того, что больше) + 1 е.м.р.) | ||
Тип L: от -100 до +850 °С |
±(2 °С+ 1 е. м. р.) | ||
Тип N: от -200 до +1300 °С |
±(2 °С+ 1 е. м. р.) в диапазоне измерения от -200 до -100 °С ±(0,003 •t (или 1 °С, в зависимости от того, что больше) + 1 е.м.р.) в диапазоне от -100 до +1300°С | ||
Тип R: от 0 до +1700 °С Тип S: от 0 до +1700 °С |
±(3 °С+ 1 е. м. р.) в диапазоне измерения от 0 до +200 °С ±(0,003 •t (или 1 °С, в зависимости от того, что больше) + 1 е.м.р.) в диапазоне от +200 до +1700 °С |
±(0,011 (или 10 °С, в зависимости от того, что больше) + 1 е. м. р.) | |
Тип B: от 0 до +1800 °С |
не нормируется в диапазоне измерения от 0 до +400 °С ±3 °С в диапазоне измерения от +400 до +800 °С ±(0,0031 (или 1 °С, в зависимости от того, что больше) + 1 е.м.р.) в диапазоне от +800 до +1800 °С | ||
Сигналы от термопреобразователей сопротивления ( в соответствии с ГОСТ 6651-2009) | |||
Pt100: от -200 до +850 °С от -199,9 до +500 °С от 0 до +100 °С |
±(0,0021 (или 0,8 °С, в зависимости от того, что больше) + 1 е.м.р.) |
±(0,014 (или 2 °С, в зависимости от того, что больше) + 1 е. м. р.) |
Продолжение таблицы 2
1 |
2 |
3 |
Сигналы силы и напряжения постоянного электрического тока | ||
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В |
±(0,0020 + 1 е.м.р.) |
±(0,010 + 1 е.м.р.) |
Примечания
|
Таблица 3 - Метрологические характеристики регуляторов E5CB
Диапазон измерений |
Пределы допускаемой основной погрешности |
Пределы допускаемой погрешности в рабочих условиях применения |
1 |
2 |
3 |
Сигналы от термопар ( в соответствии с ГОСТ Р 8.585-2001) | ||
Тип J: от -100 до +850 °С от -20 до +400 °С |
±(0,005П (или 1 °С, в зависимости от того, что больше) + 1 е. м. р.) |
±(0,01П (или 4 °С, в зависимости от того, что больше) + 1 е. м. р.) |
Тип К: от -200 до +1300 °С от -20 до +500 °С Тип T: от -200 до +400 °С от -199,9 до +400 °С |
±(2 °С+ 1 е. м. р.) в диапазоне измерения от -200 до -100 °С ±(0,005П (или 1 °С, в зависимости от того, что больше) + 1 е.м.р.) в диапазоне от -100 до +400 °С | |
Тип R: от 0 до +1700 °С Тип S: от 0 до +1700 °С |
±(3 °С+ 1 е. м. р.) в диапазоне измерения от 0 до +200 °С ±(0,005П (или 1 °С, в зависимости от того, что больше) + 1 е.м.р.) в диапазоне от -+200 до +1700 °С |
±(0,01П (или 10 °С, в зависимости от того, что больше) + 1 е. м. р.) |
Сигналы от термопреобразователей сопротивления ( в соответствии с ГОСТ 6651-2009) | ||
Pt100: от -200 до +850 °С от -199,9 до +500 °С |
±(0,005П (или 1 °С, в зависимости от того, что больше) + 1 е. м. р.) |
±(0,01П (или 2 °С, в зависимости от того, что больше) + 1 е. м. р.) |
Примечания
|
Таблица 4 - Технические характеристики регуляторов
Наименование характеристики |
Значение |
Нормальные условия применения: -температура окружающей среды, °С
|
от +21 до +25 от 25 до 85 от 86 до 106,7 |
Рабочие условия применения:
|
от -10 до +55 от 25 до 85 от 86 до 106,7 |
Параметры электрического питания:
|
от 100 до 240 В или 24±3 50/60 |
- напряжение постоянного тока, В |
24±3 |
Потребляемая мощность, габаритные размеры и масса зависят от модификации регуляторов и приведены в таблице 5. |
Таблица 5 - Потребляемая мощность, габаритные размеры, масса регуляторов
Модель |
Потребляемая мощность |
Г абаритные размеры, мм, не более |
Масса, кг, не более | ||||
При напряжении питания от 100 до 240 В переменного тока, В •А, не более |
При напряжении питания 24 В переменного тока, В •А, не более |
При напряжени и питания 24 В постоянног о тока, Вт, не более |
Ширина |
Высота |
Длина | ||
E5CD |
6,5 |
4,1 |
2,3 |
48 |
48 |
66 |
0,120 |
E5ED |
8,3 |
5,5 |
3,2 |
48 |
96 |
66 |
0,210 |
E5DC |
4,9 |
2,8 |
1,5 |
22,5 |
96 |
85 |
0,080 |
E5GC |
5,9 |
3,2 |
1,8 |
48 |
24 |
90 |
0,080 |
E5AC |
9,0 |
5,6 |
3,4 |
96 |
96 |
64 |
0,250 |
E5AC-T |
9,0 |
5,6 |
3,4 |
96 |
96 |
64 |
0,250 |
E5CC-T |
7,5 |
4,1 |
2,3 |
48 |
48 |
64 |
0,120 |
E5EC-T |
8,7 |
5,5 |
3,2 |
48 |
96 |
64 |
0,210 |
E5CB |
3,5 |
3,5 |
2,5 |
48 |
48 |
65 |
0,100 |
