Номер по Госреестру СИ: 86794-22
86794-22 Комплекты мер моделей дефектов
(КМУБ-2020)
Назначение средства измерений:
Комплекты мер моделей дефектов КМУБ-2020 (далее - комплекты мер) предназначены для воспроизведения и (или) хранения значений физических величин заданных геометрических размеров искусственных дефектов (эталонных плоскодонных отражателей), используемых для проведения поверки, настройки, проверки чувствительности аппаратуры при выполнении ультразвукового контроля черновых бандажей.
Внешний вид.
Комплекты мер моделей дефектов
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе 003.14-20.00.00.00 РЭ «Комплект мер моделей дефектов КМУБ-2020.
Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплекту мер моделей дефектов КМУБ-2020Комплект мер моделей дефектов КМУБ-2020. Технические условия.
ТУ 26.51.66-314-20872624-2021.
ПравообладательАкционерное общество «Научно-Производственное Объединение «ИНТРОТЕСТ»
(АО «НПО «ИНТРОТЕСТ»)
ИНН 6661010721
Адрес: 620078 Свердловская обл., г. Екатеринбург, ул. Студенческая, 55
Телефон (факс): (343) 227-05-71, 227-12-46
Web-сайт: www.introtest.com
E-mail: introtest@introtest.com
Изготовитель
Акционерное общество «Научно-Производственное Объединение «ИНТРОТЕСТ»(АО «НПО «ИНТРОТЕСТ»)
ИНН 6661010721
Адрес: 620078 Свердловская обл., г. Екатеринбург, ул. Студенческая, 55
Телефон (факс): (343) 227-05-71, 227-12-46
Web-сайт: www.introtest.com
E-mail: introtest@introtest.com
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)ИНН 5044000102
Адрес: 141570, Московская область, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Правообладатель
Акционерное общество «Научно-Производственное Объединение «ИНТРОТЕСТ»(АО «НПО «ИНТРОТЕСТ»)
ИНН 6661010721
Адрес: 620078 Свердловская обл., г. Екатеринбург, ул. Студенческая, 55
Телефон (факс): (343) 227-05-71, 227-12-46
Web-сайт: www.introtest.com
E-mail: introtest@introtest.com
Принцип действия мер основан на воспроизведении заданных геометрических размеров искусственных дефектов (плоскодонных отражателей) на фрагментах чернового бандажа для локомотивов железных дорог широкой колеи.
Конструктивно комплект мер состоит из семи мер (М 203, М 215, М 217, М 219, М 221, М 223, М 225), изготовленных из чернового бандажа для локомотивов железных дорог широкой колеи, без маркировки, с размерами по ГОСТ Р 52366-2005:
На каждой мере нанесены искусственные модели дефектов (плоскодонные отражатели) с заданными геометрическими размерами.
Модели дефектов (далее - МД) защищены герметизирующими пробками, обеспечивающими антикоррозионную защиту и защиту от постороннего доступа.
На каждой мере нанесена маркировка: обозначение меры и заводской номер комплекта мер (Для первого комплекта мер порядковый номер не указывается). Маркировка наносится клеймением ударным способом.
Нанесение знака поверки на меру не предусмотрено.
Общий вид и место маркировки мер представлены на рисунке 1.
Пломбирование комплекта мер не предусмотрено.

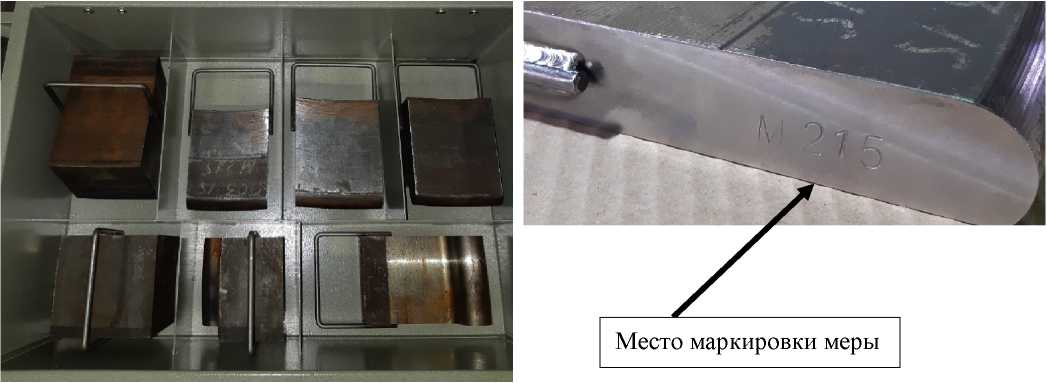

Рисунок 1 - Общий вид и места маркировки комплекта мер
Таблица 1 - Метрологические характеристики
Таблица 3 - Комплектность комплекта мер
Наименование |
Обозначение |
Количество |
1 Комплект мер моделей дефектов |
КМУБ-2020 |
1 комплект |
в составе: | ||
- мера М 203 |
_ |
1 шт. |
- мера М 215 |
1 шт. | |
- мера М 217 |
_ |
1 шт. |
- мера М 219 |
_ |
1 шт. |
- мера М 221 |
1 шт. | |
- мера М 223 |
— |
1 шт. |
- мера М 225 |
_ |
1 шт. |
2 Методика поверки |
651-22-030 МП |
1 экз. |
3 Паспорт |
003.14-20.00.00.00 ПС |
1 экз. |
4 Руководство по эксплуатации |
003.14-20.00.00.00 РЭ |
1 экз. |
Наименование характеристики |
Значение |
Номинальное значение диаметра МД и его допустимое отклонение, мм |
3 ±0,1 |
Пределы допускаемой абсолютной погрешности воспроизведения диаметра МД, мм |
±0,05 |
Номинальное значение глубины МД и его допустимое отклонение, мм: - мера М203 |
10 ±0,5 |
- мера М217 |
20 ±0,5 |
- мера М221 |
5 ±0,5 |
- мера М225 |
10 ±0,5 |
Пределы допускаемой абсолютной погрешности воспроизведения глубины МД |
±0,2 |
Номинальное значение глубины залегания МД и его допустимое отклонение, мм: - мера М215 |
10 ±0,5 |
- мера М219 |
10 ±0,5 |
- мера М223 |
49 ±0,5 |
Пределы допускаемой абсолютной погрешности воспроизведения глубины залегания МД |
±0,2 |
Номинальное значение угла наклона МД и его допустимое отклонение на мере М221, градус |
50 ±1 |
Пределы допускаемой абсолютной погрешности воспроизведения угла наклона МД на мере М221, градус |
±1 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Отклонение от перпендикулярности МД, мм |
0,2 |
Масса комплекта мер, кг, не более |
50,3 |
Рабочие условия эксплуатации:
|
от +15 до +35 от 30 до 80 от 84,0 до 106,7 |
