Номер по Госреестру СИ: 85757-22
85757-22 Измерители перемещений (деформаций)
(ИДК)

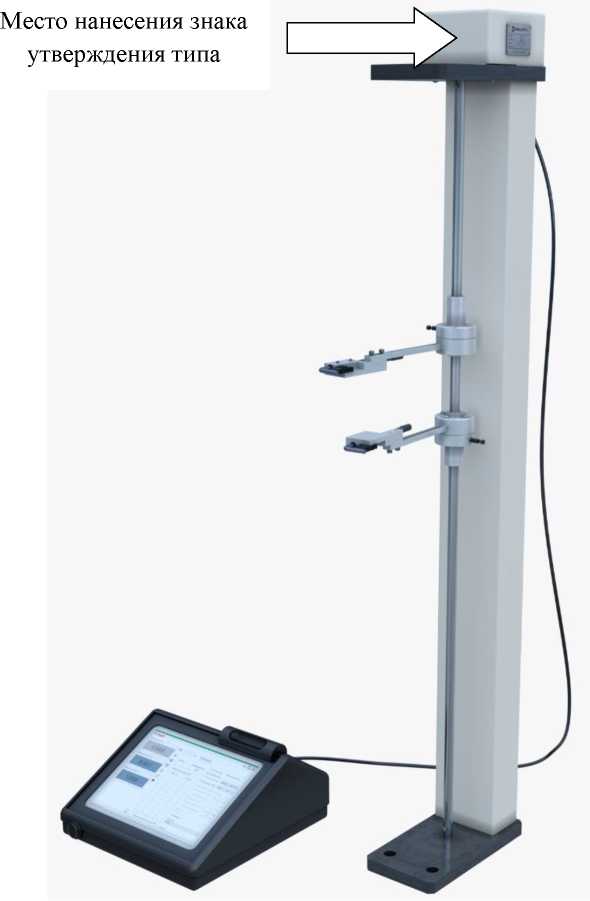

Внешний вид.
Измерители перемещений (деформаций)
Рисунок № 1
Общие сведения
Дата публикации - 06.06.2022
Срок свидетельства - 02.06.2027
Номер записи - 187707
ID в реестре СИ - 1399971
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. ИДК.Н.50.10, мод. ИДК Н.50.10, мод. ИДК Н.12,5.10, мод. ИДК Н.10.10, мод. ИДК Д.10.700, мод. ИДК Д.10.1000, ИДК.Н.50.10, ИДК.10.700, ИДК-Д.100.700, ИДК-Д.10.700, ИДК Н.50.10, ИДК Н.25.10, ИДК Н.100.25, ИДК Дю10ю1000, ИДК Д.100.700, ИДК Д.100.1000, ИДК Д.10.700, ИДК Д.10.1000, ИДК Д.10-100.700, ИДК Д 10.700,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Эталон-Профит" (ООО "Эталон-Профит")
Страна - РОССИЯ
Населенный пункт - г. Иваново
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 87
Выдано извещений - 0
Кол-во периодических поверок - 22
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Измерители перемещений (деформаций) (ИДК)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Эталон-Профит" (ООО "Эталон-Профит")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85757-22 02.06.2027 |
Измерители перемещений (деформаций), ИДК Общество с ограниченной ответственностью "Эталон-Профит" (ООО "Эталон-Профит") (РОССИЯ г. Иваново) |
ОТ МП |
1 год |
|
88306-23 28.02.2028 |
Измерители перемещений (деформаций) автоматические, ИДК-А Общество с ограниченной ответственностью "Эталон-Профит" (ООО "Эталон-Профит") (РОССИЯ г. Иваново) |
ОТ МП |
1 год |
|
91439-24 |
Машины настольные испытательные универсальные, НИМ Общество с ограниченной ответственностью "Эталон-Профит" (ООО "Эталон-Профит") (РОССИЯ г. Иваново) |
ОТ МП |
1 год |
|
91997-24 27.04.2029 |
Машины испытательные универсальные электромеханические, X-Pro Общество с ограниченной ответственностью "Эталон-Профит" (ООО "Эталон-Профит") (РОССИЯ г. Иваново) |
ОТ МП |
1 год |
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Кто поверяет Измерители перемещений (деформаций) (ИДК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 82 | 18 | 65 | 17 | 0 | 82 | 65 | 17 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители перемещений (деформаций) (ИДК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Владимирский ЦСМ Владимирская область |
205 | 3895 |
|
ФБУ Владимирский ЦСМ Владимирская область |
7585 | 3895 |
Программное обеспечение
Предназначено для обработки, хранения, отображения результатов измерений перемещений (деформаций) измерителей на дисплее устройства ввода-вывода и передачи информации на внешние устройства.
Конструктивно измерители имеют защиту встроенного программного обеспечения от преднамеренных изменений, реализованную путем установки режима защиты микропроцессорных контроллеров от чтения и записи исполняемого кода. Доступ к программному обеспечению ограничен паролями.
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения измерителей представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование |
Prof IT.2020 |
|
Номер версии (идентификационный номер) |
3.0.0.V |
|
Цифровой идентификатор |
0Z2135CD |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
*3.0.0. - метрологически значимая часть ПО; V - метрологически незначимая часть ПО | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и методом офсетной печати на табличку, прикрепляемую к корпусу измерителя.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в паспорте и руководстве по эксплуатации, раздел 11 «Порядок работы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям перемещений (деформаций) ИДКГосударственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840
ТУ 26.51.66-003-06941442-2020 Измерители перемещений (деформаций) серии ИДК. Технические условия
ПравообладательОбщество с ограниченной ответственностью «Эталон-Профит» (ООО «Эталон-Профит»)
ИНН 3702173112
Адрес: 153023, г. Иваново, ул. Революционная д. 81А
Тел.: (4932) 57-43-34
E-mail: office@etalon-profit.ru
Web-сайт: etalon-profit.ru
Изготовитель
Общество с ограниченной ответственностью «Эталон-Профит» (ООО «Эталон-Профит»)ИНН 3702173112
Адрес: 153023, г. Иваново, ул. Революционная д. 81А
Тел.: (4932) 57-43-34
E-mail: office@etalon-profit.ru
Web-сайт: etalon-profit.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ивановской области» (ФБУ «Ивановский ЦСМ»)Адрес: 153000, г. Иваново, ул. Почтовая, д. 31/42
Тел.: (4932) 32-84-85, факс: (4932) 41-60-79
Е-mail: post@csm.ivanovo.ru
Правообладатель
Общество с ограниченной ответственностью «Эталон-Профит» (ООО «Эталон-Профит»)ИНН 3702173112
Адрес: 153023, г. Иваново, ул. Революционная д. 81А
Тел.: (4932) 57-43-34
E-mail: office@etalon-profit.ru
Web-сайт: etalon-profit.ru
Принцип действия измерителей перемещений (деформаций) ИДК (далее по тексту -измерителей) основан на преобразовании изменения длины испытываемого образца или изделия в процессе нагружения в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается в микропроцессорном контроллере, а результаты измерений перемещений (деформаций) выводятся на устройство ввода-вывода.
Измеритель состоит из следующих составных частей:
-
- модуль измерений перемещений (деформаций);
-
- цифровой микропроцессорный измерительный модуль;
-
- устройство ввода-вывода.
Цифровой микропроцессорный измерительный модуль состоит из следующих составных частей:
-
- микропроцессорный контроллер;
-
- блок питания;
-
- кабель соединительный;
-
- кабель питающий.
В качестве устройства ввода-вывода результатов измерений перемещений (деформаций) используются персональный компьютер (ПК) или пульт оператора (пульт).
Измерители могут иметь вариант исполнения, в котором прием, обработка и визуализация измерительной информации от преобразователей перемещений (деформаций) осуществляются с помощью цифрового микропроцессорного измерительного модуля и устройства ввода-вывода испытательной машины.
Измерители оснащены специальными зажимными подвижными элементами для надежного крепления на испытываемом образце или изделии.
Измерители выпускаются в пяти модификациях, отличающихся диапазоном измерений перемещений (деформаций), длиной измерительной базы, допускаемой относительной погрешностью измерений перемещений (деформаций), габаритными размерами, массой.
Измерители имеют обозначение ИДК A.B.C УХЛ 4.2, ТУ 26.51.66-003-06941442-2020, где:
-
- параметр ИДК - аббревиатура Изготовителя измерителя;
-
- параметр A - исполнение измерителя (Н - навесной, Д - длинноходовой);
-
- параметр B - база образца от 5 до 1000 мм;
-
- параметр C - верхний предел измерений перемещений (деформаций) 5, 10, 25, 700, 1000 мм.
Внешний вид измерителей с указанием места нанесения знака утверждения типа заводского номера измерителя представлен на рисунках 1-2. Заводской номер цифрового формата измерителя наносятся на шильдик методом офсетной печати.
Знак поверки наносится на свидетельство о поверке.
Место нанесения знака утверждения типа
Рисунок 1 - Измерители перемещений (деформации) навесные ИДК исполнений ИДК Н.В.С
Рисунок 2 - Измерители перемещений (деформации) длинноходовые ИДК исполнений ИДК Д.В.С
Таблица 4 -
|
Наименование |
Кол-во |
|
Измеритель перемещений (деформаций) ИДК A.B.C в составе: | |
|
Модуль измерений перемещений (деформаций) |
1 шт. |
|
Цифровой микропроцессорный измерительный модуль * |
1 шт. |
|
Устройство ввода-вывода* |
1 шт. |
|
Эксплуатационная документация | |
|
«Длинноходовой измеритель перемещений (деформаций) серии ИДК. Паспорт и руководство по эксплуатации» ИДК Д.В.С РЭ или «Навесной измеритель перемещений (деформаций) серии ИДК. Паспорт и руководство по эксплуатации» ИДК Н.В.С РЭ |
1 экз. |
|
«Программное обеспечение Prof IT.2020. Руководство по эксплуатации ИДК А.В.С РЭ» |
1 экз. |
|
«Измерители перемещений (деформаций) ИДК. Методика поверки» |
1 экз. |
|
Примечание* - могут быть в отдельных или едином корпусах | |
Таблица 2 - Метрологические характеристики измерителей
|
Исполнение измерителя |
Диапазон измерений перемещений (деформаций), мм |
База образца, мм |
Пределы допускаемой погрешности измерений перемещений (деформаций) |
Пределы допускаемого отклонения установки базы образца, мм |
|
ИДК Д.В.С |
От 0 до 700 включ. |
От 10 до 1000 |
±(0,019+0,0019<L) мм, где L - измеренное перемещение (деформация), мм |
±0,4 |
|
От 0 до 1000 включ. | ||||
|
ИДК Н.В.С |
От 0 до 5 включ. |
От 5 до 100 |
±0,48 % (±0,0048 мм)* |
— |
|
От 0 до 10 включ. | ||||
|
От 0 до 25 включ. |
От 50 до 500 | |||
|
Примечание* - принимается наибольшее из значений. | ||||
Таблица 3 - Технические характеристики длинноходовых измерителей
|
Исполнение измерителя |
ИДК Д.В.700 |
ИДК Д.В.1000 |
|
Габаритные размеры (длинахширинахвысота) модуля измерений перемещений (деформаций), мм, не более |
400x200x1600 | |
|
Габаритные размеры (длинахширинахвысота) цифрового микропроцессорного измерительного модуля, мм, не более |
200x150x100 | |
|
Масса модуля измерений перемещений (деформаций), кг, не более |
14 | |
|
Масса цифрового микропроцессорного измерительного модуля, кг, не более |
1,5 | |
|
Условия эксплуатации:
|
От +15 до +25 От 40 до 80 От 84 до 106,7 | |
|
Параметры электропитания:
|
От 198 до 242 От 49 до 51 5 | |
|
Вероятность безотказной работы за 1000 часов |
0,96 | |
|
Полный средний срок службы, лет |
15 | |
Таблица 3 - Технические характеристики навесных измерителей
|
Исполнение измерителя |
ИДК Н.В.5 |
ИДК Н.В.10 |
ИДК Н.В.25 |
|
Габаритные размеры (длинахширинахвысота) модуля измерений перемещений (деформаций), мм, не более |
200х40х80 |
200х40х550 | |
|
Габаритные размеры (длинахширинахвысота) цифрового микропроцессорного измерительного модуля, мм, не более |
200х150х100 | ||
|
Масса модуля измерений перемещений (деформаций), кг, не более |
0,5 |
1,5 | |
|
Масса цифрового микропроцессорного измерительного модуля, кг, не более |
1,5 | ||
|
Условия эксплуатации:
|
От +15 до +25 От 40 до 80 От 84 до 106,7 | ||
|
Параметры электропитания:
|
От 198 до 242 От 49 до 51 5 | ||
|
Вероятность безотказной работы за 1000 часов |
0,94 | ||
|
Полный средний срок службы, лет |
15 | ||
