Номер по Госреестру СИ: 85678-22
85678-22 Копры маятниковые
(HIT750P)
Назначение средства измерений:
Копры маятниковые HIT750P (далее - копры) предназначены для измерений энергии, требуемой для разрушения образцов, при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение и для определения ударной вязкости металлов, пластмасс и других материалов.
Внешний вид.
Копры маятниковые
Рисунок № 1
Внешний вид.
Копры маятниковые
Рисунок № 2
Внешний вид.
Копры маятниковые
Рисунок № 3
Внешний вид.
Копры маятниковые
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Использование по назначению» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к копрам маятниковым HIT750PТехническая документация «ZwickRoell GmbH & Co. KG», Германия.
Правообладатель«ZwickRoell GmbH & Co. KG», Германия
Адрес: August-Nagel Str/ 11 D-89079 Ulm, Germany
Телефон (факс): +49 (0) 73 10 0, +49 (0) 73 10 200
Web-сайт: www.zwickroell.com
E-mail: info@zwickroell.com
Изготовитель
«ZwickRoell GmbH & Co. KG», ГерманияАдрес: August-Nagel Str/ 11 D-89079 Ulm, Germany
Телефон (факс): +49 (0) 73 10 0, +49 (0) 73 10 200
Web-сайт: www.zwickroell.com
E-mail: info@zwickroell.com
Испытательный центр
Общество с ограниченной ответственностью «ТестИнТех» (ООО «ТестИнТех») Адрес: 123308, Москва, ул. Мневники, д. 1Тел.: +7 (499) 944-40-40
Web-сайт: http://testinteh.ru
Правообладатель
«ZwickRoell GmbH & Co. KG», ГерманияАдрес: August-Nagel Str/ 11 D-89079 Ulm, Germany
Телефон (факс): +49 (0) 73 10 0, +49 (0) 73 10 200
Web-сайт: www.zwickroell.com
E-mail: info@zwickroell.com
Принцип действия копров заключается в ударном воздействии маятника, свободно качающегося в поле силы тяжести, на испытываемый образец. При этом разность потенциальных энергий маятника в начале его движения и в точке взлёта определяет энергию разрушения образца.
Конструктивно копры состоят из станины с вертикальной стойкой, маятника, механизма спуска и торможения маятника, аналогового индикатора и защитного кожуха. В верхней части вертикальной стойки в шарикоподшипниках закреплена ось, на которой подвешен маятник. Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца.
Маятник представляет собой штангу, в нижней части которой находится боёк для проведения соответствующего испытания.
Для задания требуемого значения потенциальной энергии предусмотрена установка одного из маятников, входящих в комплект поставки. Значение номинальной потенциальной энергии маятника (Дж) указана на самом маятнике в его маркировке (см. рисунок 3). С маятником связана стрелка аналогового индикатора.
Копёр оборудован защитным ограждением, которое предотвращает любой непредусмотренный доступ в рабочую зону копра.
Опционально копер может быть оснащен блоком обработки данных со встроенным ПО «HIT». Также опционально копер может быть оснащен ПК с ПО testXpert I, II, III для обеспечения хранения и передачи результатов измерений и обработки измеренных данных. В этих случаях информация с аналогового индикатора обрабатывается и отображается на индикаторе или в программном обеспечении.
Обозначение модификации, заводского номера в цифровом формате и года выпуска наносится на информационную табличку типографическим способом в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, закреплённую на задней части копра на электрическом шкафу.
Пломбирование копров маятниковых HIT750P не предусмотрено.
Нанесение знака поверки на копры маятниковые HIT750P не предусмотрено.

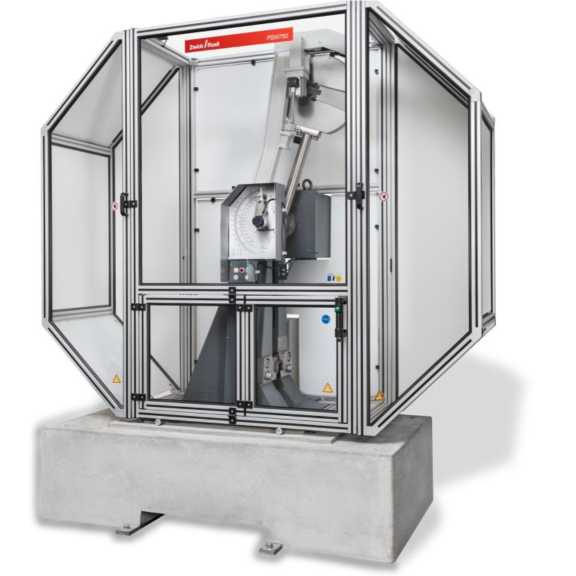

Рисунок 1 - Общий вид копров маятниковых HIT750P
Type
Serial no. Order no. Power
HITXXXP
000000 / 0000
оооооо-----
OOO-OOOV - OO/OOHz
Wnom
Модификация копра
Заводской номер / год выпуска
Ns заказа, по которому копер был изготовлен
Параметры электропитания
Максимальное номинальное значение потенциальной энергии копра
Рисунок 2 - Общий вид типовой маркировки (заводской таблички) копров

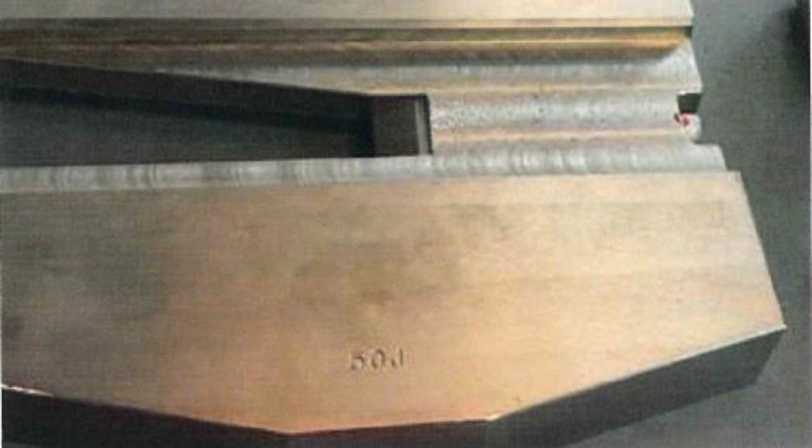

Рисунок 3 - Типовая маркировка маятников
Программное обеспечение отсутствует.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Копёр маятниковый HIT750P |
1 шт. | |
Персональный компьютер |
по заказу | |
Комплект кабелей соединительных |
1 шт. | |
Маятник |
по заказу | |
Опциональные приспособления |
по заказу | |
Блок обработки данных со встроенным ПО «HIT» |
по заказу | |
Программное обеспечение testXpert I, II, III |
по заказу | |
Руководство по эксплуатации |
«Руководство по эксплуатации. Копры маятниковые HIT750P» |
1 экз. |
Методика поверки |
- |
1 экз. |
Таблица 1 -Метрологические характеристики
Наименование характеристики |
Значение | |||
Номинальное значение потенциальной энергии маятника, ДжХ) |
300 |
450 |
600 |
750 |
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | |||
Потеря энергии при свободном качании маятника за половину полного колебания, %, не более |
0,5 | |||
Диапазон измерения энергии, Дж |
от 30 до 240 |
от 45 до 360 |
от 60 до 480 |
от 75 до 600 |
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±3,0 |
±4,5 |
±6,0 |
±7,5 |
Скорость движения маятника в момент удара, м/с |
5,0±0,5 | |||
Х) - в зависимости от маятников, входящих в комплект поставки |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, с цоколем (ДхШхВ), мм, не более |
2600x1200x2800 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Масса, кг, не более |
3200 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +35 |
- относительная влажность, % |
от 20 до 90 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
380:38 |
- частота переменного тока, Гц |
50±1 |
Мощность, Вт |
1000 |
