Номер по Госреестру СИ: 86141-22
86141-22 Резервуары вертикальные стальные цилиндрические с понтоном
(РВСП)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические с понтоном РВСП предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

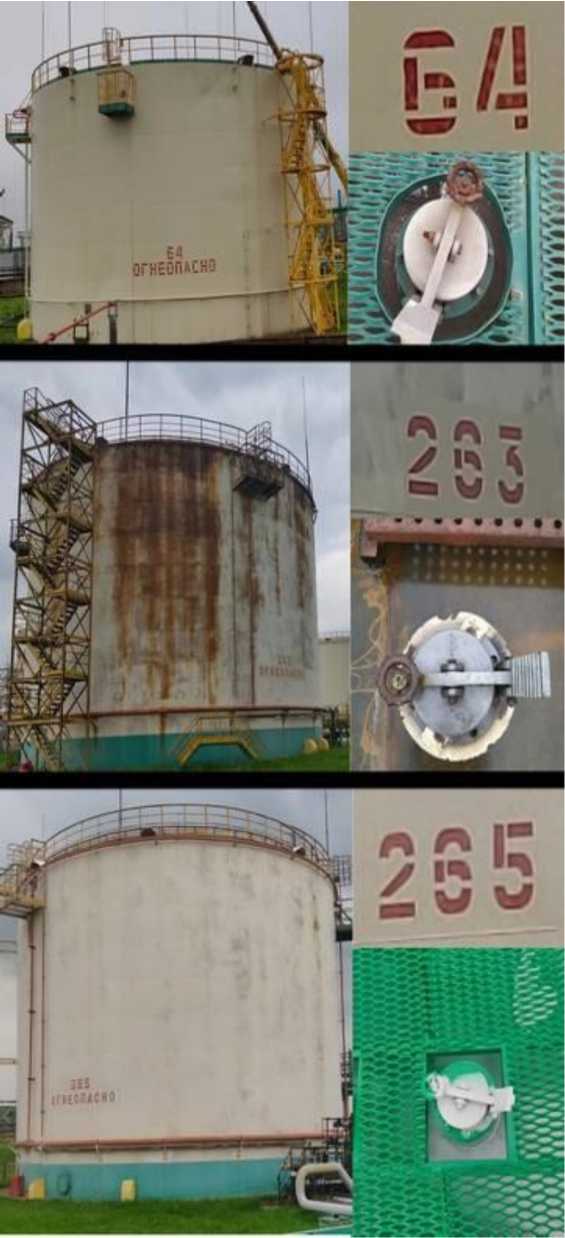

Внешний вид.
Резервуары вертикальные стальные цилиндрические с понтоном
Рисунок № 1

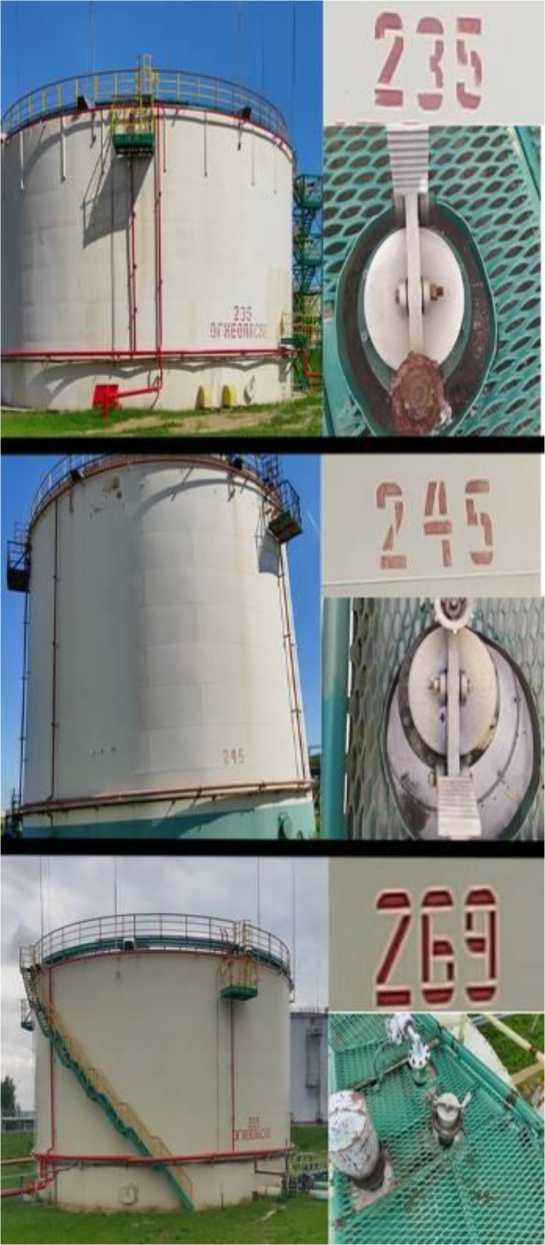

Внешний вид.
Резервуары вертикальные стальные цилиндрические с понтоном
Рисунок № 2

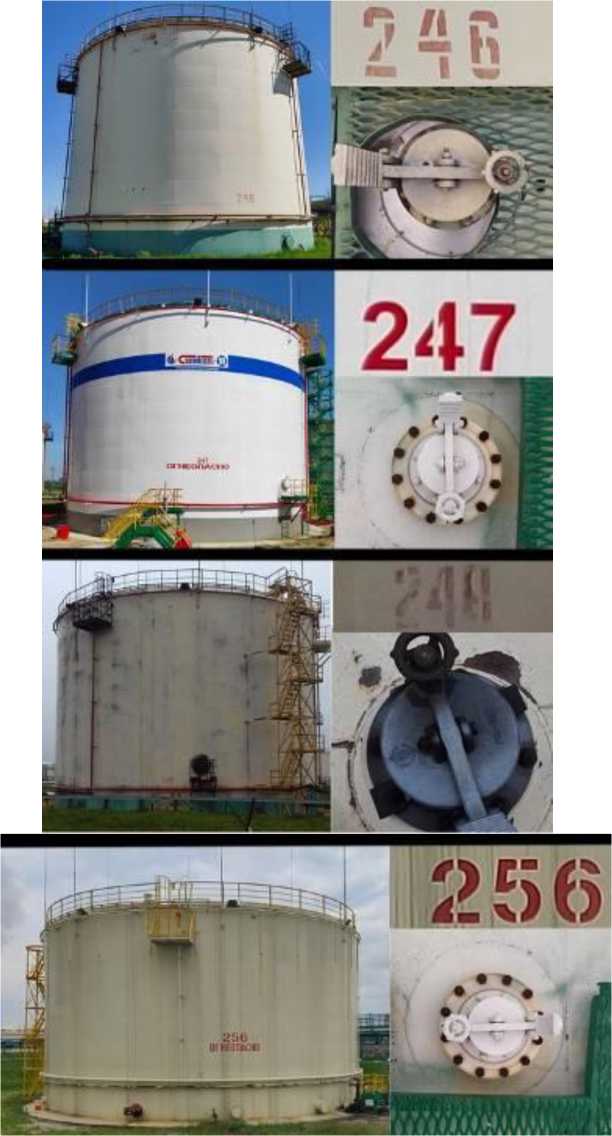

Внешний вид.
Резервуары вертикальные стальные цилиндрические с понтоном
Рисунок № 3

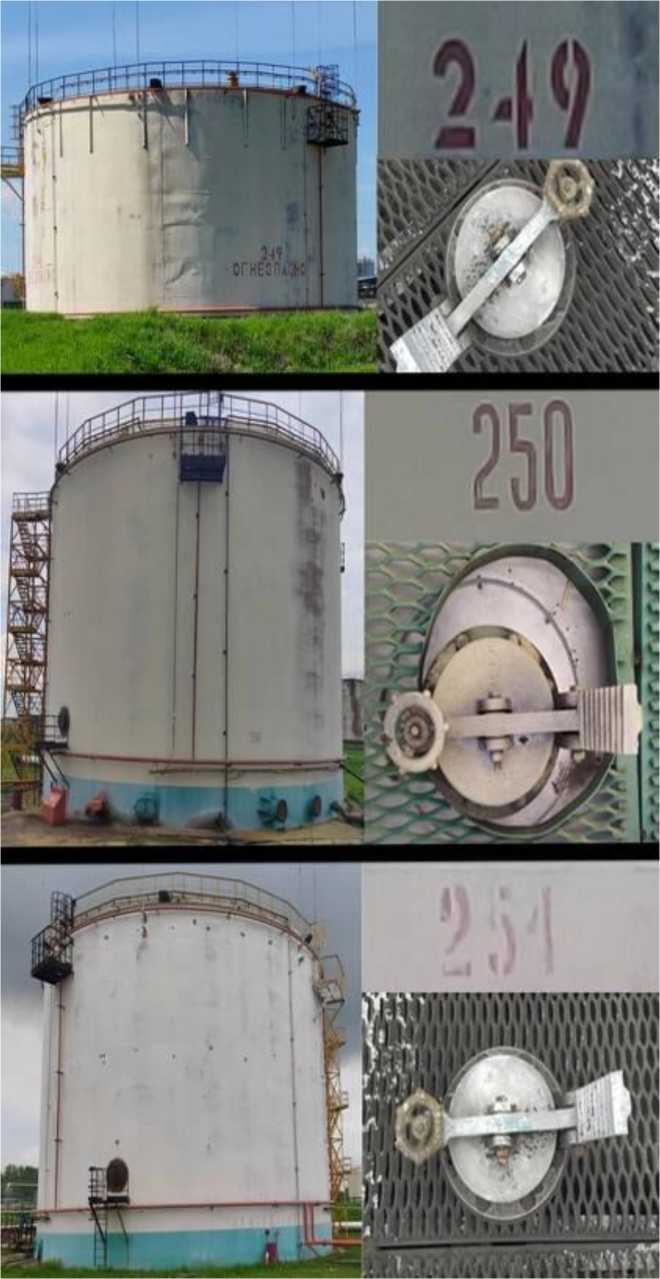

Внешний вид.
Резервуары вертикальные стальные цилиндрические с понтоном
Рисунок № 4
Внешний вид.
Резервуары вертикальные стальные цилиндрические с понтоном
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического паспорта резервуара методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийУказаны в п.4 технического паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательПубличное акционерное общество «Славнефть-Ярославнефтеоргсинтез»
(ПАО «Славнефть-ЯНОС»)
ИНН 7601001107
Адрес: Российская Федерация, 150023, город Ярославль, Московский проспект, дом 130.
Телефон: +7 (4852) 44-03-57
E-mail: post@yanos.slavneft.ru
Изготовитель
Публичное акционерное общество «Славнефть-Ярославнефтеоргсинтез»(ПАО «Славнефть-ЯНОС»)
ИНН 7601001107
Адрес: Российская Федерация, 150023, город Ярославль, Московский проспект, дом 130.
Телефон: +7 (4852) 44-03-57
E-mail: post@yanos.slavneft.ru
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог»)Адрес: Российская Федерация, 443125, Самарская обл., г. Самара, ул. Губанова, дом 20а, офис 13
Почтовый адрес: 443076, г. Самара ул. Партизанская, 173
Телефон: +7 (846) 279-11-66
E-mail: prot@metrolog-samara.ru
Правообладатель
Публичное акционерное общество «Славнефть-Ярославнефтеоргсинтез»(ПАО «Славнефть-ЯНОС»)
ИНН 7601001107
Адрес: Российская Федерация, 150023, город Ярославль, Московский проспект, дом 130.
Телефон: +7 (4852) 44-03-57
E-mail: post@yanos.slavneft.ru
Резервуары изготовлены в следующих модификациях: РВСП-3000, РВСП-5000, РВСП-10000.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-3000, РВСП-5000, РВСП-10000 представляют собой вертикальные сварные сосуды с плоским днищем, стационарной крышей и понтоном. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары оснащены люками-лазами, штуцерами и лестницей для доступа на крышу, а также необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическими дыхательными клапанами; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний.
Заводские номера нанесены аэрографическим способом на стенки резервуаров и типографским способом в технические паспорта резервуаров.
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-3000 с заводским номером 64; РВСП-5000 с заводскими номерами 263, 265, 269, 235, 245, 246, 247, 248, 249, 250, 251, 256; РВСП-10000 с заводскими номерами 252, 255, 257, 258 распложены на территории Публичного акционерного общества «Славнефть-Ярославнефтеоргсинтез».
Общий вид резервуаров вертикальных цилиндрических с понтоном РВСП (РВСП-3000, РВСП-5000, РВСП-10000), их горловин и заводских номеров представлен на рисунках 1, 2, 3, 4, 5.

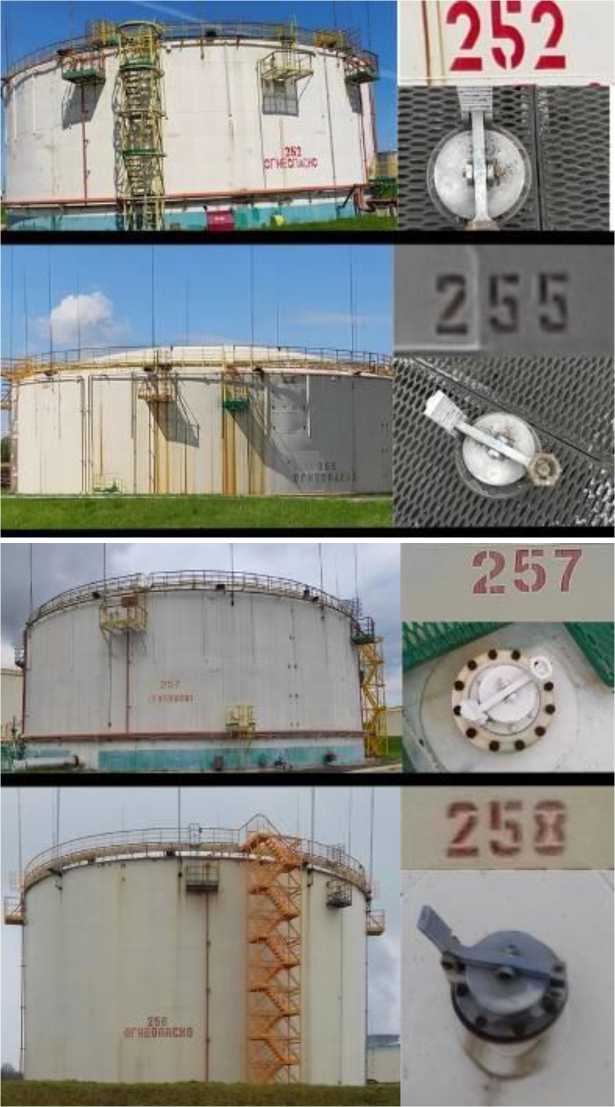

Рисунок 5 - Общий вид резервуаров стальных вертикальных цилиндрических с понтоном
РВСП-10000 №№252, 255, 257, 258 их горловин и заводских номеров
Пломбирование резервуаров стальных вертикальных цилиндрических с понтоном РВСП (РВСП-3000, РВСП-5000, РВСП-10000) не предусмотрено.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Таблица 3 - Комплектность резервуара
Наименование |
Обозначение |
Количество |
Резервуар стальной вертикальный цилиндрический с понтоном |
РВСП-3000 |
1 шт. |
Технический паспорт |
1 экз. | |
Градуировочная таблица |
1 экз. | |
Резервуар стальной вертикальный цилиндрический с понтоном |
РВСП-5000 |
1 шт. |
Технический паспорт |
1 экз. | |
Градуировочная таблица |
1 экз. | |
Резервуар стальной вертикальный цилиндрический с понтоном |
РВСП-10000 |
1 шт. |
Технический паспорт |
1 экз. | |
Градуировочная таблица |
1 экз. |
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||
РВСП-3000 |
РВСП-5000 |
РВСП-10000 | |
Номинальная вместимость, м3 |
3000 |
5000 |
10000 |
Пределы допускаемой относительной погрешности определения вместимости, % |
± 0,20 |
± 0,10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающего воздуха, °C |
от - 40 до + 50 |
Средний срок службы, лет, не менее |
30 |
