Номер по Госреестру СИ: 85197-22
85197-22 Анализаторы паров этанола в выдыхаемом воздухе
(Dräger Alcotest)
Назначение средства измерений:
Анализаторы паров этанола в выдыхаемом воздухе Drager Alcotest (далее по тексту -анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.
Внешний вид.
Анализаторы паров этанола в выдыхаемом воздухе
Рисунок № 1
Внешний вид.
Анализаторы паров этанола в выдыхаемом воздухе
Рисунок № 2
Внешний вид.
Анализаторы паров этанола в выдыхаемом воздухе
Рисунок № 3
Внешний вид.
Анализаторы паров этанола в выдыхаемом воздухе
Рисунок № 4
Внешний вид.
Анализаторы паров этанола в выдыхаемом воздухе
Рисунок № 5
Программное обеспечение
Анализаторы имеют встроенное, программное обеспечение (ПО), предназначенное для обработки измерительной информации. Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части анализатора;
- проведение настройки анализатора;
- отображения результатов измерений на дисплее.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения анализаторов
Идентификационные данные (признаки) |
Drager Alcotest 4000 |
Drager Alcotest 6000 |
Значение | ||
Идентификационное наименование ПО |
8329130-03 |
8329142 |
Номер версии (идентификационный номер) ПО, не ниже |
1.9.0 b4 |
1.10.1 b101 |
Цифровой идентификатор ПО |
80DE0835 |
569C337F |
Алгоритм получения цифрового идентификатора |
CRC32 | |
Примечание - Номер версии ПО анализаторов должен быть не ниже указанного в таблице. Значение цифрового идентификатора ПО, указанное в таблице, относится только к файлу встроенного ПО указанной версий. |
Влияние встроенного программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации, п. 3.2.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам паров этанола в выдыхаемом воздухе Alcotest
Приказ Федерального агентства по техническому регулированию и метрологии от «30» декабря 2019 г. № 3452 «Об утверждении Государственной поверочной схемы для средств измерений содержания этанола в газовых средах»
Постановление Правительства РФ от 16.11.2020 N 1847 "Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений" п.1 (1.11), п.12 (12.2)
ГОСТ Р 54794-2011 Анализаторы паров этанола. Общие технические условия
Техническая документация Drager Safety AG & Co. KGaA.
Изготовитель
Drager Safety AG & Co. KGaA, ГерманияАдрес: Revalstr. 1, 23560 Lubeck, Germany (Ревальштр. 1, 23560 Любек, Германия) Тел.: +49 451 882 14 74
Факс: +49 451 882 33 47
E-mail: info@draeger.com
Web-сайт: www.draeger.com
Испытательный центр
Общество с ограниченной ответственностью «ИНЭКС СЕРТ»(ООО «ИНЭКС СЕРТ»)
Адрес: 121471, г. Москва, ул. Маршала Неделина, д. 34, корп. 2, пом. I, комн. 6 Телефон: +7 (495) 664-23-42
E-mail: info@inexcert.ru
Анализаторы являются портативными автоматическими приборами циклического действия. Работа анализаторов полностью автоматизирована, этапы подготовки и проведения измерений сопровождаются текстовыми сообщениями и звуковыми сигналами.
Принцип действия анализаторов основан на применении электрохимического датчика для измерения массовой концентрации паров этанола в анализируемом воздухе.
Анализаторы выпускаются в следующих исполнениях: Drager Alcotest 4000 и Drager Alcotest 6000, отличающихся массогабаритными параметрами, количеством кнопок управления и типом применяемых для продувания мундштуков. Кроме того, анализаторы отличаются по объему внутренней памяти и возможности получить распечатку результатов:
-
- Drager Alcotest 4000 имеет внутреннюю память на 400 результатов измерений, без возможности распечатки на принтере
-
- Drager Alcotest 6000 имеет внутреннюю память на 500 результатов измерений, которые могут быть распечатаны с использованием специального принтера Drager Mobile printer BT. Соединение с принтером осуществляется по беспроводному интерфейсу Bluetooth.
Управление работой анализаторов производится с помощью кнопок на лицевой панели и системы меню. Питание анализаторов осуществляется от литий-ионной батарейки.
Конструктивно анализаторы выполнены в виде моноблока. В верхней части прибора расположен порт для отбора пробы и гнездо для мундштука. На лицевой панели располагаются дисплей и кнопки управления, на заднюю панель клеится маркировочная этикетка с информацией об анализаторе. При включении подается напряжение на схему анализаторов, при этом начинается процедура автотестирования. На дисплее отображаются результаты измерений, сообщения о режимах работы анализатора, о состоянии заряда батареек и вспомогательная информация.
Микропроцессор анализаторов управляет всеми режимами работы и преобразует выходные сигналы измерительного датчика в показания. Микропроцессор полностью контролирует все этапы выполнения измерения, и любое нарушение процедуры отображается на дисплее в виде соответствующего предупреждения.
Доступ в режим корректировки показаний анализаторов защищен программным способом. В анализаторах механические узлы регулировки отсутствуют, пломбирование не предусмотрено.
Внешний вид анализаторов представлен на рисунках 1-2.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт анализаторов. Анализаторы имеют заводские номера, обеспечивающие идентификацию каждого экземпляра, номер наносится на маркировочную этикетку типографским способом в виде буквенно-цифрового обозначения (рисунки 3 и 4).

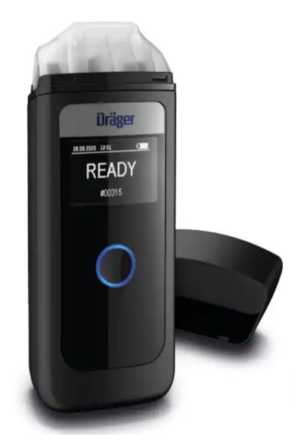

Рисунок 1 - общий вид анализаторов паров этанола в выдыхаемом воздухе Drager Alcotest, исполнения Drager Alcotest 6000

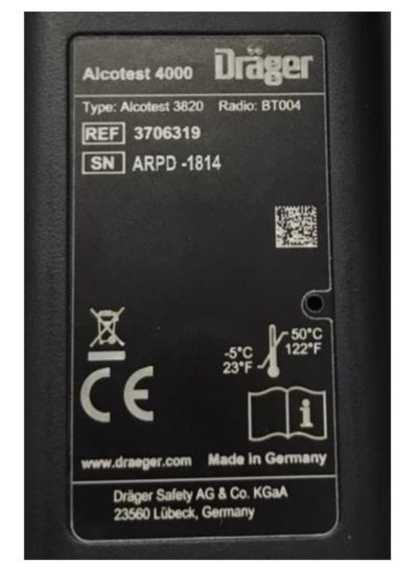

Рисунок 3 - образец маркировочной этикетки для Drager Alcotest 4000

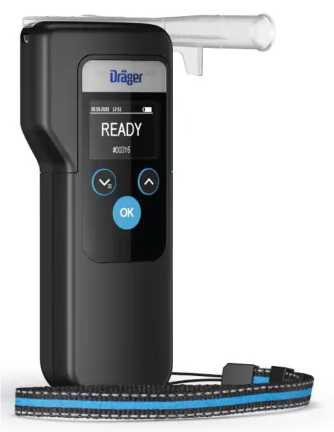

Рисунок 2 - общий вид анализаторов паров этанола в выдыхаемом воздухе Drager Alcotest, исполнения Drager Alcotest 4000

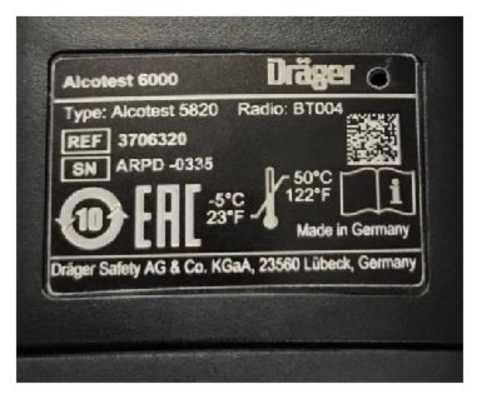

Рисунок 4 - образец маркировочной этикетки для Drager Alcotest 6000
Внешний вид специального принтера и пример распечатанного протокола измерения представлены на рисунках 5 - 6.
Drager
Drager Mobile Printer ВТ
Место проверки | |
Al cotest 6000 | |
Номер устройства: : |
ARPD-0332 |
Номер принтера: : |
ARNK-0035 |
Номер пробы.: : |
00028 |
Дата калибр. : |
26.04.2021 |
ДДММГГГГ |
ччммсс |
24.08.2021 |
17:53:03 |
Фамилия: | |
Имя (ена): | |
Дата рождения: | |
жжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжж | |
* Проверяемый |
ж |
ж |
ж |
ж |
ж |
ж 0.00mg/L |
ж |
ж |
ж |
жжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжж | |
Оператор: |
Подпись

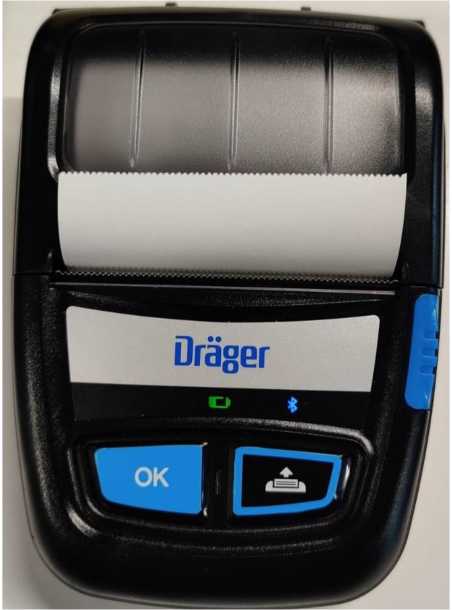

Рисунок 5 - Специальный принтер Drager
Mobile Printer BT
Рисунок 6 - Пример распечатанного протокола проверки
Таблица 1
№№ строк |
Надпись в протоколе |
Содержание протокола |
1 |
Drager |
Наименование фирмы-изготовителя |
2 |
Drager Mobile Printer ВТ |
Наименование принтера |
3 |
Место проверки |
Данные о месте проведения измерения |
4 |
ALCOTEST 6000 |
Наименование анализатора |
5 |
Номер устройства |
Заводской номер анализатора |
6 |
Номер принтера |
Заводской номер принтера |
7 |
Номер пробы |
Номер измерения (по внутренней нумерации анализатора) |
8 |
Дата калибр.: ХХ.ХХ.ХХХХ |
Дата проведения последней корректировки показаний анализатора (число/месяц/ год) |
9 |
ДД.ММ.ГГГГ ЧЧ.ММ.СС |
Формат представления даты и времени |
10 |
ХХ.ХХ.ХХХХ ХХ.ХХ.ХХ |
Дата и время выполнения измерения |
11 |
Фамилия |
Фамилия обследуемого лица |
12 |
Имя(ена) |
Имя обследуемого лица |
№№ строк |
Надпись в протоколе |
Содержание протокола |
13 |
Дата рождения: |
Дата рождения обследуемого лица |
14 |
Проверяемый |
Результат измерения и поле для подписи обследуемого лица |
15 |
Оператор |
Фамилия и инициалы инспектора |
16 |
Подпись: |
Подпись инспектора |
Примечания:
|
представлена в таблице 5.
Таблица 5 -
Наименование |
Обозначение |
Количество | |
Alcotest 4000 |
Alcotest 6000 | ||
Анализатор паров этанола в выдыхаемом воздухе |
Drager Alcotest |
1 шт. |
1 шт. |
Мундштук одноразовый для анализатора Drager Alcotest 40001) |
3 шт. | ||
Мундштук одноразовый Drager стандартный1) |
3 шт. | ||
Ремешок на руку |
- |
1 шт. | |
Чехол |
1 шт. |
- | |
Батарейка питания литиевая |
1 шт. |
1 шт. | |
Руководство по эксплуатации |
1 шт. |
1 шт. | |
Принадлежности 2) : | |||
Мундштук одноразовый для анализатора Drager Alcotest 4000 |
не более 1000 шт. | ||
Мундштук одноразовый Drager стандартный |
- |
не более 1000 шт. | |
Мундштук одноразовый Drager с обратным клапаном |
- |
не более 1000 шт. | |
Мундштук-воронка Drager для анализатора Drager Alcotest 6000 |
- |
не более 1000 шт. | |
Сумка для хранения (размер S) |
1 шт. |
1 шт. | |
Сумка для хранения (размер M) |
- |
1 шт. | |
USB-кабель для подключения анализатора Alcotest 4000 / Alcotest 6000 к ПК |
1 шт. |
1 шт. | |
Чехол защитный для ношения на ремне |
- |
1шт. | |
Кейс для переноски |
- |
1 шт. | |
Портативный принтер Drager Mobile printer BT |
- |
1шт. | |
Зарядное устройство для принтера Drager Mobile printer BT |
- |
1шт. | |
Бумага для принтера (рулон) |
- |
1шт. | |
Батарея аккумуляторная литий-ионная для принтера Drager Mobile printer BT |
- |
1шт. | |
Паспорт |
- |
1 шт. |
1 шт. |
Примечания:
|
анализаторов приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики анализаторов
Наименование характеристики |
Значение |
Диапазон измерений массовой концентрации этанола, мг/л 1) |
от 0,00 до 2,00 |
Диапазон показаний массовой концентрации этанола, мг/л |
от 0,00 до 2,50 |
Пределы допускаемой погрешности при изменении температуры окружающего воздуха в диапазоне условий эксплуатации: - абсолютной (в поддиапазоне измерений от 0,00 до 0,30 мг/л включ.), мг/л |
±0,03 |
- относительной (в поддиапазоне измерений св. 0,30 до 2,00 мг/л), % |
±10 |
Цена младшего разряда шкалы при выводе показаний, мг/л |
0,01 |
Дополнительная погрешность от влияния не измеряемых компонентов |
отсутствует |
1) В анализаторах программным способом установлен минимальный интервал показаний, которые выводятся на дисплей анализатора в виде нулевых показаний: от 0,00 до 0,03 мг/л |
Таблица 4 -Основные технические характеристики анализаторов
Наименование характеристики |
Значение |
Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов (автоматический режим отбора пробы): - расход анализируемой газовой смеси, л/мин, не менее |
10 |
- объем пробы анализируемой газовой смеси, л, не менее |
1,2 |
Время измерения после отбора пробы, с, не более - для пробы без содержания этанола |
5 |
- для пробы с массовой концентрацией этанола 1,00 мг/л |
80 |
Время готовности к работе после измерения, с, не более -для пробы с массовой концентрацией этанола 0,25 мг/л |
20 |
-для пробы с массовой концентрацией этанола 0,50 мг/л |
40 |
- для пробы с массовой концентрацией этанола 1,00 мг/л |
80 |
-для пробы с массовой концентрацией этанола св. 1,50 мг/л |
120 |
Время подготовки к работе после включения, с, не более |
3 |
- с включенной функцией автоматического контроля отсутствия этанола в окружающем воздухе |
20 |
Интервал времени работы анализаторов без корректировки показаний1^ месяцев, не менее |
12 |
Электрическое питание анализаторов осуществляется от одной сменной батареи типа CR123A номинальным напряжением, В |
3,0 |
Число измерений на анализаторах без замены элемента питания, до |
1500 |
Габаритные размеры анализаторов (Д*Ш*В), мм, не более: - Drager Alcotest 4000 |
133x50x29 |
- Drager Alcotest 6000 |
141x60x31 |
Масса анализаторов, г, не более - Drager Alcotest 4000 |
130 |
- Drager Alcotest 6000 |
150 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от -5 до 50 |
- относительная влажность окружающего воздуха2), % |
от 10 до 100 |
- диапазон атмосферного давления, кПа |
от 60 до 130 |
Срок службы электрохимического датчика, установленного в анализаторах, лет, не менее |
2 |
Средний срок службы анализаторов, лет |
6 |
Средняя наработка до отказа, ч |
20 000 |
|
