Номер по Госреестру СИ: 84928-22
84928-22 Анализаторы спектра
(СК-4 НОВО АС-12)
Назначение средства измерений:
Анализаторы спектра СК-4 НОВО АС-12 (далее - анализаторы) предназначены для измерений параметров спектра высокочастотных радиотехнических сигналов в диапазоне частот от 9 кГц до 14,5 ГГц.
Внешний вид.
Анализаторы спектра
Рисунок № 1
Внешний вид.
Анализаторы спектра
Рисунок № 2
Внешний вид.
Анализаторы спектра
Рисунок № 3
Внешний вид.
Анализаторы спектра
Рисунок № 4
Программное обеспечение
Анализаторы работают под управлением внешнего ПК, на котором устанавливается программное обеспечение (далее - ПО) «Анализатор АС-12», которое управляет аппаратной частью, обрабатывает измерительную информацию, обрабатывает поступающие команды и выдает результат их исполнения, обеспечивает отображение результатов измерений и их запись в память ПК. ПО размещается на оптическом/электронном носителе, входящем в комплект поставки анализатора
ПО реализовано с выделением метрологически значимой части. Метрологически значимая часть ПО установлена в анализаторе. Уровень защиты метрологически значимой части ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Конструкция анализатора исключает возможность несанкционированного влияния на метрологически значимую часть ПО и измерительную информацию (отсутствие доступа к внутренним интерфейсам, механическое опечатывание).
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Наименование ПО |
Анализатор АС-12 |
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.2 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации НДАЕ.411168.007РЭ в правом верхнем углу и на верхнюю панель анализатора в верхней левой части методом наклейки в соответствии с рисунком 1.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа НДАЕ.411168.007РЭ «Анализатор спектра СК-4 НОВО АС-12. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам спектра СК-4 НОВО АС-12Приказ Росстандарта от 31.07.2018. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
НДАЕ.411168.007ТУ Анализатор спектра СК-4 НОВО АС-12. Технические условия
Изготовитель
Общество с ограниченной ответственностью «НОВО» (ООО «НОВО»)Адрес: 141002, Московская область, г. Мытищи, ул. Колпакова, д. 2, пом. 319 ИНН 5029196725, КПП 502901001
Телефон: (495)135-8012/13/14
Web-сайт: www.novocom.ru
E-mail: novo@novocom.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
Е-mail: office@vniiftri.ru
Анализаторы представляют собой автоматически перестраиваемые супергетеродинные приемники, которые производят предварительную фильтрацию и усиление входного радиосигнала, его перенос на промежуточную частоту (далее - ПЧ), фильтрацию на ПЧ, детектирование, аналого-цифровое преобразование, цифровую сигнальную обработку и последующее отображение амплитуд спектральных компонент в зависимости от частоты в виде спектрограмм.
Конструктивно анализатор выполнен в виде моноблока в металлическом корпусе. На корпусе анализатора расположены:
-
- на передней панели коаксиальные SMA разъемы входа EXT REF и выхода REF опорного сигнала 10 МГц; два коаксиальных SMA разъема входов высокочастотного сигнала RF1 и RF2 (входы RF1 и RF2 равнозначны);
-
- на задней панели коаксиальный SMA разъем - вход низкочастотного сигнала в диапазоне от 0 Гц до 20 кГц;
-
- розетка интерфейса USB B;
-
- вилка соединителя для подключения блока питания 6 В постоянного тока.
Управление анализатором обеспечивается с помощью устройства управления и отображения, в качестве которого (в комплект поставки генераторов не входит) используется персональный компьютер (далее - ПК). Установленные характеристики обеспечиваются по основным входам анализатора. На экран ПК выводится отображение спектра сигнала в реальном масштабе времени.
Системные требования к ПК:
-
- процессор Intel Core 2 DUO или более поздней версии с поддержкой SSE2, AMD Athlon x2 и выше; 2 ядра и выше; 1,8 ГГц и выше;
-
- 4 Гб и более оперативной памяти;
-
- 500 Мб свободного места на жестком диске;
-
- операционная система Windows™ 7, Windows™ 8 или Windows™ 10;
-
- наличие свободного USB порта.
Общий вид анализаторов приведен на рисунках 1 и 2. Вид передней и задней панелей анализаторов приведены на рисунках 3 и 4.
место нанесения знака утверждения типа
место нанесения знака поверки
место пломбирования от несанкционированного доступа

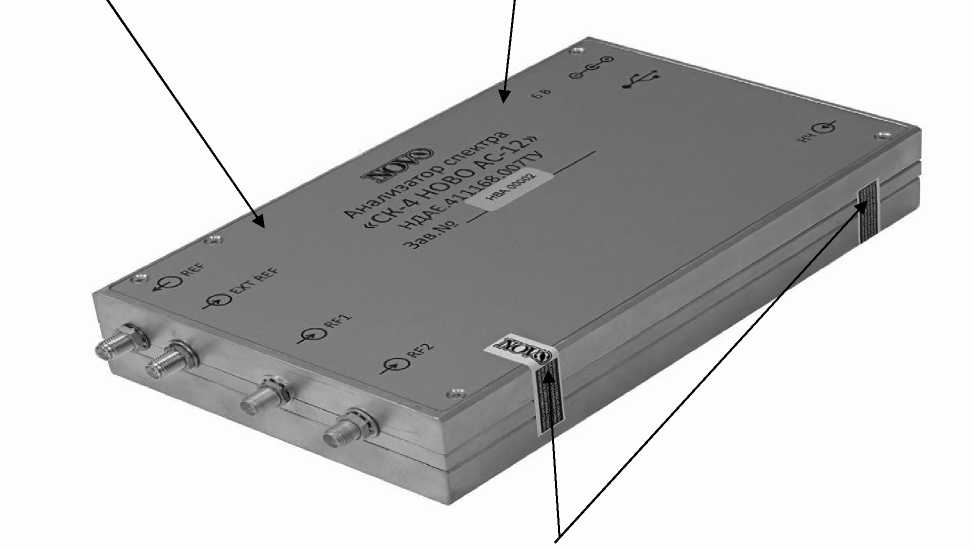

Рисунок 1 - Общий вид анализатора без защитной рамки

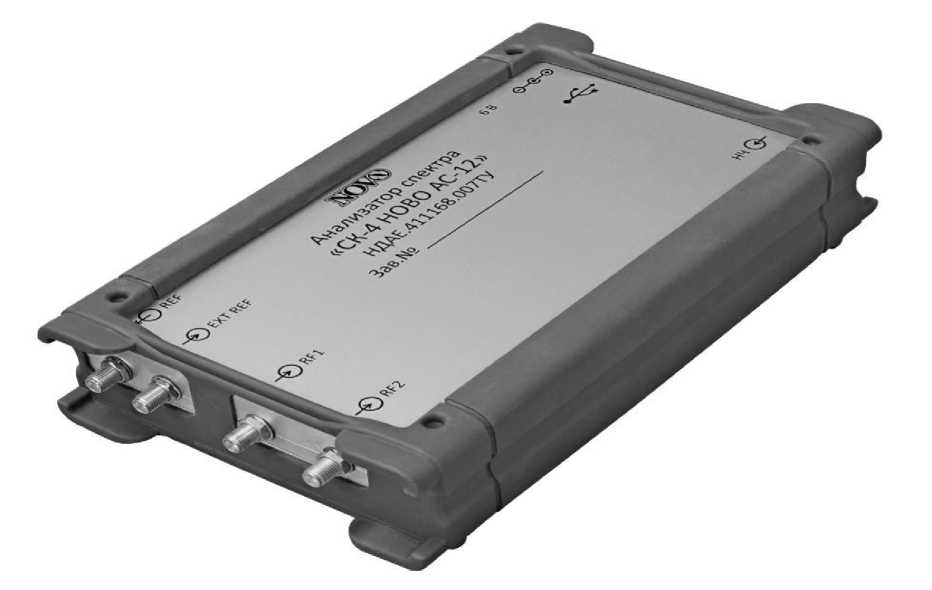

Рисунок 2 - Общий вид анализатора в защитной рамке

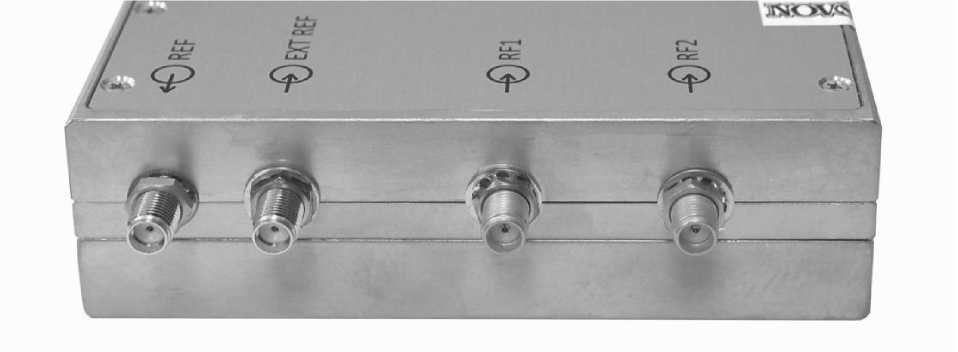

Рисунок 3 - Вид передней панели

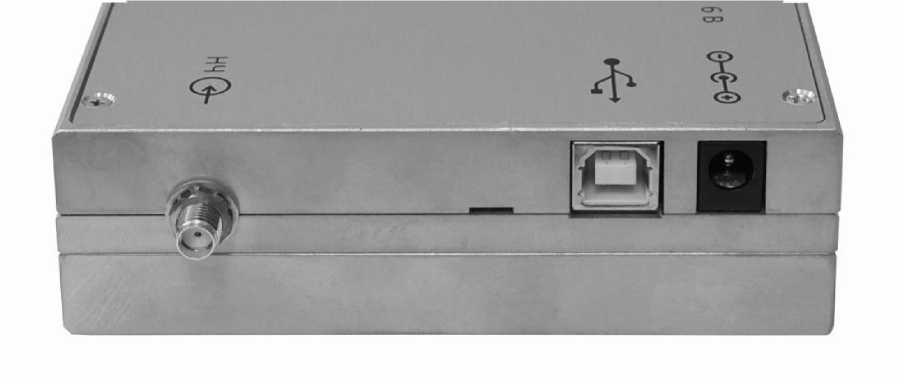

Рисунок 4 - Вид задней панели
На верхней панели анализатора методом гравировки указаны: логотип компании изготовителя (NOVO), полное наименование изделия Анализатор спектра СК-4 НОВО АС-12, номер технических условий, заводской номер, приведены обозначения входов и выходов прибора расположенных на передней и задней панелях.
Таблица 4 - Комплектность анализатора
Наименование |
Обозначение |
Количество |
Анализаторы спектра СК-4 НОВО АС-12 в составе: |
НДАЕ.411168.007 |
1 |
- блок анализатора |
НДАЕ.468166.003 |
1 |
- блок питания |
- |
1 |
Рамка защитная резиновая |
НДАЕ.305225.002 |
1 |
Кабель USB A(m) - USB B(m) |
- |
1 |
Транспортная упаковка |
НДАЕ.323378.023 |
1 |
ПО на оптическом электронном носителе |
RU.НДАE.00013-01 |
1 |
Паспорт |
НДАЕ.411168.007ПС |
1 |
Руководство по эксплуатации |
НДАЕ.411168.007РЭ |
1 |
Таблица 2- Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон частот входного сигнала, МГ ц |
от 0,009 до 14500 |
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора |
±Г10"6 |
Максимальный измеряемый уровень входного сигнала (уровень компрессии 1 дБ), дБм*, не менее |
5 |
Пределы допускаемой погрешности измерений уровня входного сигнала (в диапазоне частот от 10 кГц до 10000 МГц, в диапазоне уровней входного сигнала от минус 60 до 0 дБм), дБ не более |
±1 |
Средний отображаемый уровень собственных шумов, дБм/Гц**, не более: - в диапазоне частот от 10 кГц до 100 МГ ц |
-155 |
- в диапазоне частот от 100 до 6000 МГц |
-160 |
- в диапазоне частот от 6000 до 10000 МГц |
-155 |
Спектральная плотность мощности фазовых шумов (частота 100 МГц, отстройка 1 кГц), дБн/Гц***, не более |
-120 |
Минимальная частотная полоса пропускания измерительного фильтра, Гц |
1,5 |
* Здесь и далее «дБм» означает уровень мощности сигнала в децибелах относительно | |
мощности 1 мВт. ** «дБм/Гц» означает уровень мощности в децибелах относительно мощности 1 мВт в | |
полосе 1 Гц. *** «дБн/Гц» означает уровень мощности в децибелах относительно уровня мощности | |
сигнала на центральной (несущей) частоте в полосе 1 Гц. |
Таблица 3 - Общие технические характеристики
Наименование характеристики |
Значение |
Время установления рабочего режима, ч, не менее |
1 |
Масса, г, не более |
750 |
Габаритные размеры, мм, не более: | |
- ширина |
110 |
- высота |
33 |
- длина |
203 |
Напряжение питания постоянного тока, В |
от 6 до 6,5 |
Сила тока потребления, А, не более |
1,5 |
Потребляемая мощность, Вт, не более |
15 |
Рабочие условия применения: | |
- температура окружающего воздуха, °C |
от +5 до +40 |
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
