Номер по Госреестру СИ: 84883-22
84883-22 Трансформаторы напряжения
(SUD 126/H79)
Назначение средства измерений:
Трансформаторы напряжения SUD 126/H79 (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийТрансформатор напряжения SUD 126/H79. Паспорт. Заводской номер 09/093 466;
Трансформатор напряжения SUD 126/H79. Паспорт. Заводской номер 09/093 467.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения SUD 126/H79ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия.
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6 Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерений, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы представляют собой масштабные преобразователи индуктивного типа, размещенные в баке, заполненном элегазом.
Трансформаторы состоят из следующих основных частей: корпуса трансформатора, активной части и разъединяющего устройства. Корпус состоит из кожуха и крышки. Клеммная коробка с паспортной табличкой прикручена болтами к крышке. Клеммная коробка состоит из клемм вторичной обмотки. Активная часть прикручена болтами к крышке корпуса. Она состоит из сердечников, первичной и вторичной обмоток с высоковольтными электродами. Вторичные обмотки подсоединены к клеммам в клеммной коробке с помощью газонепроницаемого многопроводного переходника. Низковольтная сторона первичных обмоток подсоединены к клеммам и заземлена в клеммной коробке. Разъединяющее устройство состоит из изолирующей пластины, приводимой в действие штифтами на корпусе.
К трансформаторам данного типа относятся трансформаторы напряжения SUD 126/H79 с заводскими номерами 09/093 466, 09/093 467.
Заводские номера, состоящие из арабских цифр, нанесены на паспортную табличку трансформаторов лазерным методом.
Знак поверки наносится на свидетельство о поверке и(или) паспорт в соответствии с действующим законодательством.

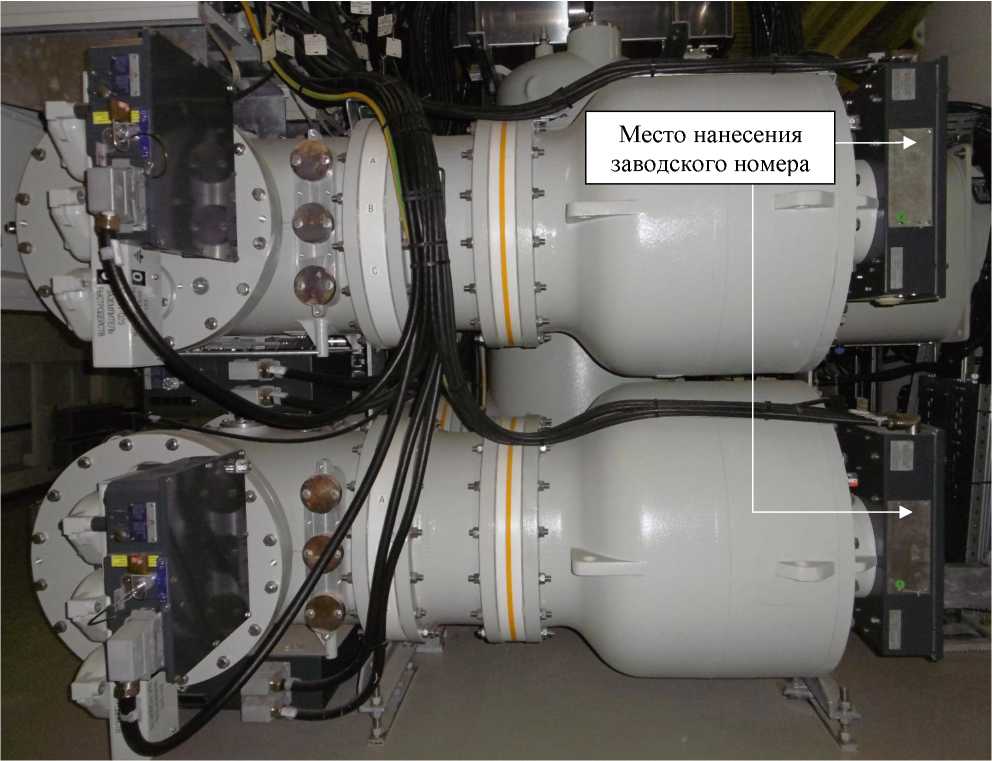

Общий вид трансформаторов представлен на рисунках 1. Пломбирование трансформаторов не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение первичной обмотки Unmi, кВ |
110/\3 |
Наибольшее рабочее напряжение ин.р., кВ |
126/^3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
Номинальная частота, Гц |
50 |
Классы точности вторичных обмоток по ГОСТ 1983-2015: - для измерений |
0,2; 1 |
- для защиты |
3Р |
Номинальная мощность вторичных обмоток, В •А: - для класса точности 0,2 |
50 |
- для класса точности 1 |
100 |
- для класса точности 3Р |
100 |
Предельная мощность, В • А |
250 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -25 до +40 |
