Номер по Госреестру СИ: 82536-21
82536-21 Трансформаторы напряжения
(SVS 170)
Назначение средства измерений:
Трансформаторы напряжения SVS 170 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

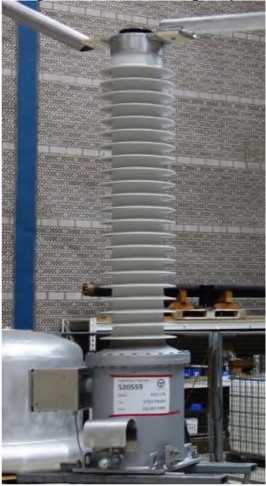

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 31.08.2021
Срок свидетельства - 09.08.2026
Номер записи - 183949
ID в реестре СИ - 1392395
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SVS 170,
Производитель
Изготовитель - TRENCH Germany GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В разработке
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№1696 от 2021.08.09 Об утверждении типов средств измерений
№1331 от 2022.06.01 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Трансформаторы напряжения (SVS 170)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений TRENCH Germany GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82536-21 09.08.2026 |
Трансформаторы напряжения, SVS 170 TRENCH Germany GmbH (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
84883-22 |
Трансформаторы напряжения, SUD 126/H79 TRENCH Germany GmbH (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Кто поверяет Трансформаторы напряжения (SVS 170)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРОФОТЕК" (RA.RU.312456) | 3 | 3 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы напряжения (SVS 170)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом, а также на маркировочную табличку трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3 «Методы испытаний» в паспорте.
Нормативные и технические документы
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными, заземляемыми, с литой изоляцией.
Трансформаторы имеют одну первичную обмотку и до пяти вторичных обмоток -измерительных и/или защитных. Высоковольтная изоляция внутри трансформатора напряжения обеспечивается за счет заполнения элегазом или смесью элегаз-азот.
Трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям.
На лицевой стороне трансформаторов расположена маркировочная табличка с
техническими данными.
Заводской номер наносится на маркировочную
табличку типографским
методом/методом штамповки в виде цифрового кода.
Общий вид
Рисунок 1 - Общий вид трансформаторов
Пломбирование трансформаторов не предусмотрено.
Нанесение знака поверки на трансформаторы не предусмотрено.
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения SVS 170 |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Протокол приёмо-сдаточных испытаний* |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* по требованию | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольшее рабочее напряжение, кВ |
172/\3 |
|
Номинальное напряжение первичной обмотки, кВ |
150/^3 |
|
100/\3; 100/3; 100 110/\3; 110/3; 110 | |
|
Номинальное напряжение основных и |
120/\3; 120/3; 120 |
|
дополнительных вторичных обмоток, В |
200/\3; 200/3; 200 220/\3; 220/3; 220 230/\3; 230/3; 230 |
|
Классы точности основных вторичных обмоток для измерений по ГОСТ 1983-2015, при максимальной одновременной (предельной) нагрузке всех вторичных обмоток трансформатора*: - 200 1Ь\ |
0,2 |
|
- 400 1Ь\ |
0,5 |
|
- 800 1Ь\ |
1,0 |
|
- 1200 1Ь\ |
3,0 |
|
Классы точности дополнительных вторичных обмоток для защиты по ГОСТ 1983-2015, при максимальной одновременной (предельной) нагрузке трансформатора 2000 В^А* |
3Р; 6Р |
|
Номинальные мощности основных и дополнительных вторичных обмоток при |
от 1,0 до 20,0 |
|
коэффициенте мощности (cosp) от 0,5 до 1 активно-индуктивной нагрузки типа I , В^А |
с шагом 1,0 В^А |
|
Номинальные мощности основных и дополнительных вторичных обмоток при |
от 10 до 2000 |
|
коэффициенте мощности (cosp) 0,8 активноиндуктивной нагрузки типа II, В^А |
с шагом 5,0 В^А |
|
Номинальная частота напряжения сети, Гц |
50; 60 |
|
* конкретные значения классов точности |
, номинального напряжения основных и |
|
дополнительных вторичных обмоток, номинальной мощности основных и дополнительных | |
|
вторичных обмоток, а также количество обмоток табличке на корпусе трансформатора |
указываются в паспорте и на паспортной |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- длина |
860 |
|
- ширина |
690 |
|
- высота |
2543 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
350 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У1, УХЛ1 |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
160000 |
