Номер по Госреестру СИ: 84627-22
84627-22 Калибраторы коэффициента гармоник
(СК6-23)
Назначение средства измерений:
Калибраторы коэффициента гармоник СК6-23 (далее по тексту - калибраторы) предназначены для воспроизведения сигналов с нормированными значениями, коэффициента гармоник (КГ) и напряжения переменного тока.

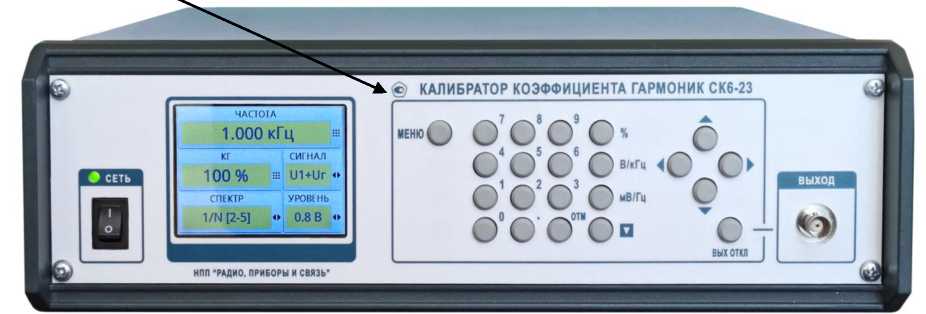

Внешний вид.
Калибраторы коэффициента гармоник
Рисунок № 1

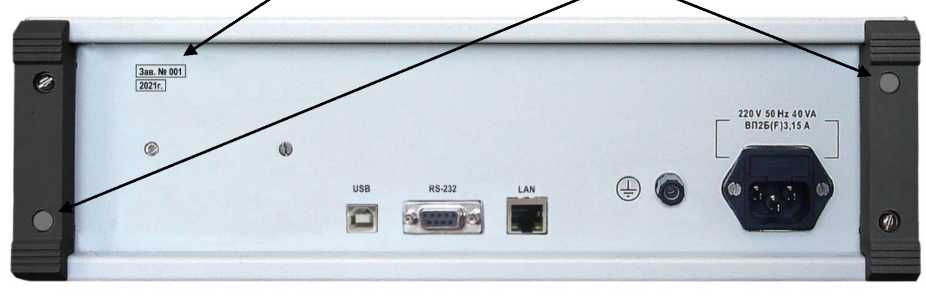

Внешний вид.
Калибраторы коэффициента гармоник
Рисунок № 2
Программное обеспечение
Калибраторы имеют встроенное программное обеспечение (далее по тексту - ПО) с идентификационными данными, приведенными в таблице 1.
Конструкция калибраторов исключает возможность несанкционированного влияния на встроенное ПО калибратора и измерительную информацию. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
THDCalibrator SK6-23 |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
Знак утверждения типа
Знак утверждения типаРисунок 1 - Общий вид калибратора и место нанесения знака утверждения типа
Места нанесения заводского номера калибратора и даты выпуска
Места пломбировки
с нанесением знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки.
Калибраторы имеют встроенное программное обеспечение (далее по тексту - ПО) с идентификационными данными, приведенными в таблице 1.
Конструкция калибраторов исключает возможность несанкционированного влияния на встроенное ПО калибратора и измерительную информацию. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
THDCalibrator SK6-23 |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики калибратора
Наименование характеристики |
Значение |
Диапазон установки коэффициента гармоник на фиксированных частотах, % | |
- 10; 20; 200 Гц; 1; 10; 20 кГц; |
от 0,003 до 100 |
- 100 кГц и 200 кГц |
от 0,01 до 100 |
Диапазон установки коэффициента гармоник в непрерывном диапазоне частот, % | |
- от 10 Гц до 20 кГц |
от 0,01 до 100 |
- св.20 до 60 кГц |
от 0,02 до 100 |
- св. 60 кГц до 100 кГц |
от 0,03 до 100 |
- св. 100 кГц до 200 кГц |
от 0,05 до 100 |
Пределы допускаемой абсолютной погрешности воспроизведения коэффициента гармоник на фиксированных частотах и в непрерывном диапазоне частот, % |
приведены в таблицах 3 и 4 |
Количество воспроизводимых структур (видов) спектра, имеющихся в ПО калибратора, штук |
8 |
Выходное напряжение первой гармоники (среднеквадратическое значение) на выходе калибратора, В |
(0,1 ± 0,01); (0,4 ± 0,04); (0,8 ± 0,08) и (1,6 ± 0,16) |
Дискретность установки значений коэффициента гармоник, % | |
- в диапазоне от 10 % до 100 %; |
0,1 |
- в диапазоне от 1 % до 10 %; |
0,01 |
- в диапазоне от 0,1 % до 0,999 %; |
0,001 |
- в диапазоне от 0,003 % до 0,0999 %. |
0,0001 |
Диапазон частот в режиме калибратора напряжения переменного тока, кГ ц |
от 0,01 до 1000 |
Диапазон устанавливаемых значений напряжения, В |
от Г10’5до 10 |
- в диапазоне частот от 0,01 до 200 кГц | |
- в диапазоне частот от свыше 200 до 1000 кГц |
от Г10’4до 10 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения
|
AU1 = ± (0,005 Uk + 10 мкВ) *1 AU2 = ± (0,01 Uk + 20 мкВ) *1 |
Дискретность установки выходного напряжения, мВ
|
0,1 0,01 0,001 |
Пределы допускаемой абсолютной погрешности установки частоты, Гц |
± (10-5 F + 0,1 Гц) *2 |
Дискретность установки частоты, Гц |
1 |
Пределы допускаемой дополнительной погрешности воспроизведения коэффициента гармоник и напряжения переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур в долях от пределов допускаемой основной погрешности |
0,5 |
*1 - где Uk - установленное в калибраторе значение напряжения. *2 - где F - установленное значение частоты, Гц |
Таблица 3 - Пределы допускаемой погрешности воспроизведения коэффициента гармоник (Кг) на фиксированных частотах
Частота первой гармоники |
Пределы допускаемой абсолютной погрешности, % |
10 Гц; 20 Гц |
± (0,015 Кг + 0,0015) |
200 Гц; 1 кГц; 10 кГц; 20 кГц |
± (0,01 Кг + 0,0015) |
100 кГц; 200 кГц |
± (0,015 Кг + 0,005) |
Таблица 4 - Пределы допускаемой погрешности воспроизведения коэффициента гармоник в непрерывном диапазоне частот
Диапазон частот |
Пределы допускаемой абсолютной погрешности, % |
от 10 Гц до 20 Гц включ. |
± (0,015 Кг + 0,006) |
св. 20 Гц до 60 кГц включ. |
± (0,01 Кг + 0,01) |
св. 60 кГц до 100 кГц включ. |
± (0,015 Кг + 0,015) |
св. 100 кГц до 200 кГц включ. |
± (0,015 Кг + 0,025) |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 198 до 242 |
- частота переменного тока, Гц |
от 49,5 до 50,5 |
Потребляемая мощность, В^А, не более |
40 |
Габаритные размеры, мм, не более | |
- высота |
125 |
- ширина |
375 |
- длина |
390 |
Масса, кг, не более |
6 |
Нормальные условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность окружающего воздуха, %, не более |
80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +10 до +35 |
- относительная влажность окружающего воздуха, %, не более |
80 |
- атмосферное давление, кПа |
от 70,0 до 106,7 |
Средний срок службы, лет |
15 |
Средняя наработка на отказ, ч |
15000 |
наносится на переднюю панель калибратора методом офсетной печати и в эксплуатационной документации на титульных листах типографским способом.
Комплектность средства измеренияТаблица 6 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе РПИС.411166.031 РЭ «Калибратор коэффициента гармоник СК6-23», раздел 6 «Порядок работы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам коэффициента гармоник СК6-23ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.762-2011 Государственная поверочная схема для средств измерений коэффициента гармоник
РПИС.411166.031 ТУ Калибратор коэффициента гармоник СК6-23. Технические условия
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»)ИНН 5261004288
Адрес: 603009, г. Нижний Новгород, пр. Гагарина, д.168, офис 310
Телефон (факс): (831) 4 661-777
Web-сайт: rpis.ru
E-mail: rpis@mail.ru
Испытательный центр
: Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон 8-800-200-22-14
Web-сайт: www.nncsm.ru
Принцип действия калибраторов при воспроизведении КГ основан на формировании синусоидального сигнала первой гармоники и высших гармоник этого сигнала двумя независимыми каналами с использованием цифро-аналоговых преобразователей способом прямого цифрового синтеза. Синусоидальный сигнал первой гармоники подается на вход сумматора сигналов. На второй вход сумматора сигналов через управляемый образцовый делитель напряжения подается сигнала высших гармоник, который в процессе калибровки уравнивается по уровню с сигналом первой гармоники по детектору среднеквадратических значений. Для установки коэффициента гармоник используется образцовый делитель напряжения. С выхода сумматора через масштабный усилитель сигнал с гармониками выводится на выход калибратора. Для обеспечения сверх малых значений коэффициента гармоник при работе на фиксированных частотах сигнал первой гармоники дополнительно фильтруется узкополосными активными фильтрами.
В режиме калибратора напряжения для воспроизведения сигнала используется цифровой канал формирования синусоидального напряжения, образцовый делитель и масштабный усилитель.
Конструктивно калибраторы выполнены в металлическом корпусе настольного типа.
На лицевой панели калибраторов размещены органы управления, подключения и цветной дисплей.
Управление калибраторами выполняется встроенным контроллером. Для дистанционного управления калибраторами имеются встроенные интерфейсы USB, RS-232 и LAN.
Общий вид калибратора и место нанесения знака утверждения типа приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, заводского номера и даты выпуска представлена на рисунке 2.
Заводской номер, обеспечивающий идентификацию каждого экземпляра калибратора, наносится на маркировочную наклейку типографским методом в виде буквенноцифрового кода.
Знак утверждения типа
Рисунок 1 - Общий вид калибратора и место нанесения знака утверждения типа
Места нанесения заводского номера калибратора и даты выпуска
Места пломбировки
с нанесением знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки.
Таблица 2 - Метрологические характеристики калибратора
Наименование характеристики |
Значение |
Диапазон установки коэффициента гармоник на фиксированных частотах, % | |
- 10; 20; 200 Гц; 1; 10; 20 кГц; |
от 0,003 до 100 |
- 100 кГц и 200 кГц |
от 0,01 до 100 |
Диапазон установки коэффициента гармоник в непрерывном диапазоне частот, % | |
- от 10 Гц до 20 кГц |
от 0,01 до 100 |
- св.20 до 60 кГц |
от 0,02 до 100 |
- св. 60 кГц до 100 кГц |
от 0,03 до 100 |
- св. 100 кГц до 200 кГц |
от 0,05 до 100 |
Пределы допускаемой абсолютной погрешности воспроизведения коэффициента гармоник на фиксированных частотах и в непрерывном диапазоне частот, % |
приведены в таблицах 3 и 4 |
Количество воспроизводимых структур (видов) спектра, имеющихся в ПО калибратора, штук |
8 |
Выходное напряжение первой гармоники (среднеквадратическое значение) на выходе калибратора, В |
(0,1 ± 0,01); (0,4 ± 0,04); (0,8 ± 0,08) и (1,6 ± 0,16) |
Дискретность установки значений коэффициента гармоник, % | |
- в диапазоне от 10 % до 100 %; |
0,1 |
- в диапазоне от 1 % до 10 %; |
0,01 |
- в диапазоне от 0,1 % до 0,999 %; |
0,001 |
- в диапазоне от 0,003 % до 0,0999 %. |
0,0001 |
Диапазон частот в режиме калибратора напряжения переменного тока, кГ ц |
от 0,01 до 1000 |
Диапазон устанавливаемых значений напряжения, В |
от Г10’5до 10 |
- в диапазоне частот от 0,01 до 200 кГц | |
- в диапазоне частот от свыше 200 до 1000 кГц |
от Г10’4до 10 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения
|
AU1 = ± (0,005 Uk + 10 мкВ) *1 AU2 = ± (0,01 Uk + 20 мкВ) *1 |
Дискретность установки выходного напряжения, мВ
|
0,1 0,01 0,001 |
Пределы допускаемой абсолютной погрешности установки частоты, Гц |
± (10-5 F + 0,1 Гц) *2 |
Дискретность установки частоты, Гц |
1 |
Пределы допускаемой дополнительной погрешности воспроизведения коэффициента гармоник и напряжения переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур в долях от пределов допускаемой основной погрешности |
0,5 |
*1 - где Uk - установленное в калибраторе значение напряжения. *2 - где F - установленное значение частоты, Гц |
Таблица 3 - Пределы допускаемой погрешности воспроизведения коэффициента гармоник (Кг) на фиксированных частотах
Частота первой гармоники |
Пределы допускаемой абсолютной погрешности, % |
10 Гц; 20 Гц |
± (0,015 Кг + 0,0015) |
200 Гц; 1 кГц; 10 кГц; 20 кГц |
± (0,01 Кг + 0,0015) |
100 кГц; 200 кГц |
± (0,015 Кг + 0,005) |
Таблица 4 - Пределы допускаемой погрешности воспроизведения коэффициента гармоник в непрерывном диапазоне частот
Диапазон частот |
Пределы допускаемой абсолютной погрешности, % |
от 10 Гц до 20 Гц включ. |
± (0,015 Кг + 0,006) |
св. 20 Гц до 60 кГц включ. |
± (0,01 Кг + 0,01) |
св. 60 кГц до 100 кГц включ. |
± (0,015 Кг + 0,015) |
св. 100 кГц до 200 кГц включ. |
± (0,015 Кг + 0,025) |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 198 до 242 |
- частота переменного тока, Гц |
от 49,5 до 50,5 |
Потребляемая мощность, В^А, не более |
40 |
Габаритные размеры, мм, не более | |
- высота |
125 |
- ширина |
375 |
- длина |
390 |
Масса, кг, не более |
6 |
Нормальные условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность окружающего воздуха, %, не более |
80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +10 до +35 |
- относительная влажность окружающего воздуха, %, не более |
80 |
- атмосферное давление, кПа |
от 70,0 до 106,7 |
Средний срок службы, лет |
15 |
Средняя наработка на отказ, ч |
15000 |
