Номер по Госреестру СИ: 83335-21
83335-21 Аппаратура геодезическая спутниковая
(GS18)
Назначение средства измерений:
Аппаратура геодезическая спутниковая GS18 (далее - аппаратура) предназначена для измерений длин базисов.
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Программное обеспечение
Аппаратура поставляется со встроенным программным обеспечением (далее - ПО) «Leica ME_fw». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях. Для управления процессом измерения используется программа: «Leica Captivate», которое устанавливается на контроллер и приемник. В комплекте с приемниками (по заказу) поставляется также одна из программ постобработки: «Leica Geo Office» или «Leica Infinity». Эти программы предназначены для высокоточной обработки геодезических измерений, выполненных в режимах относительных и дифференциальных измерений. С помощью программного обеспечения производится обработка поступающих спутниковых сигналов, настройка и управление аппаратурой, хранение и передача данных, постобработка полученных измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и
преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |||
Идентификационное наименование ПО |
Leica ME fw |
Leica Captivate |
Leica Geo Office |
Leica Infinity |
Номер версии (идентификационный номер ПО), не ниже |
7.710 |
6.00 |
8.40 |
3.4.3 |
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на титульный лист руководства по эксплуатации
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Работа с инструментом» документа «Аппаратура геодезическая спутниковая GS18. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой GS18Техническая документация «Leica Geosystems AG», Швейцария;
Государственная поверочная схема для координатно-временных средств измерений, утверждённая Приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831.
Изготовитель
«Leica Geosystems AG», ШвейцарияАдрес: CH-9435 Heerbrugg, Switzerland
Тел.: +41 71 727 31 31, факс: +41 71 727 46 74
E-mail: info@leica-geosystems.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1Тел.: +7 (495) 120-0350
E-mail: info@autoprogress-m.ru
Аппаратура геодезическая спутниковая GS18 - геодезические приборы, принцип действия которых основан на измерении расстояний от приёмной антенны аппаратуры до спутников глобальной навигационной спутниковой системы (ГНСС), положение которых известно с большой точностью. Зная расстояние до нескольких спутников системы вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой пластиковый прорезиненный корпус, вмещающий внутреннюю микрополосковую антенну и приёмник. Управление аппаратурой осуществляется при помощи контроллера или web-интерфейса через персональный ПК. Принимаемая со спутников информация записывается во внутреннюю память контроллера или на съемное запоминающее устройство (microSD-карту) объемом до 8 Гбайт. Аппаратура спроектирована для применения в качестве базовой (база) или подвижной станции (ровер).
На боковой панели аппаратура имеет 2 функциональных клавиши включения/выключения питания и выбора режима, а также 8 светодиодных индикаторов для отображения информации об уровне заряда аккумулятора, индикатор позиционирования, индикатор наклона, индикатор RTK Базы, индикатор RTK Ровера, индикатор соединения, индикатор памяти, индикатор состояния аккумулятора и уровня заряда внешнего источника питания.
На нижней панели аппаратуры расположен LEMO-порт с восьмиштырьковым разъёмом для связи с персональным компьютером, контроллером Leica CS20, или внешним радиомодемом, порт для подключения внешней радиоантенны (типа QN), а также отсек для внутренней аккумуляторной батареи.
Аппаратура может принимать следующие типы спутниковых сигналов: GPS: L1, L2, L2C, L5; ГЛОНАСС: L1, L2, L2C, L3; GALILEO: E1, E5a, E5b, AltBOC, E6; BeiDou: B1I, B2I, B2a, B3I; SBAS: EGNOS/QZSS, SmartLink (L-band).
Аппаратура выпускается в двух модификациях: T и I, которые отличаются техническими характеристиками. Аппаратура модификации I может определять планово-высотное положение объектов в заданной системе координат по полученным в процессе фотографирования облакам точек.
Заводской номер аппаратуры указывается на маркировочной наклейке, расположенной на нижней части корпуса.
Нанесение знаков утверждения типа и поверки на средство измерений не предусмотрено.
Общий вид аппаратуры представлен на рисунке 1. Место расположения маркировочной таблички представлено на рисунке 2.

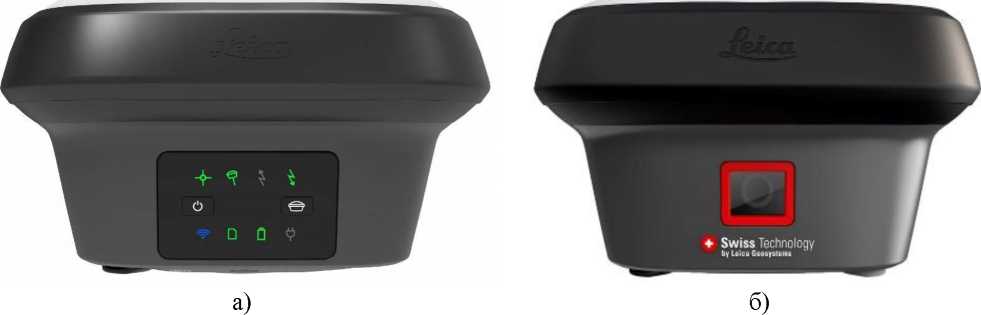

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой GS18: а) модификация Т; б) модификация I (вид со стороны фотокамеры)

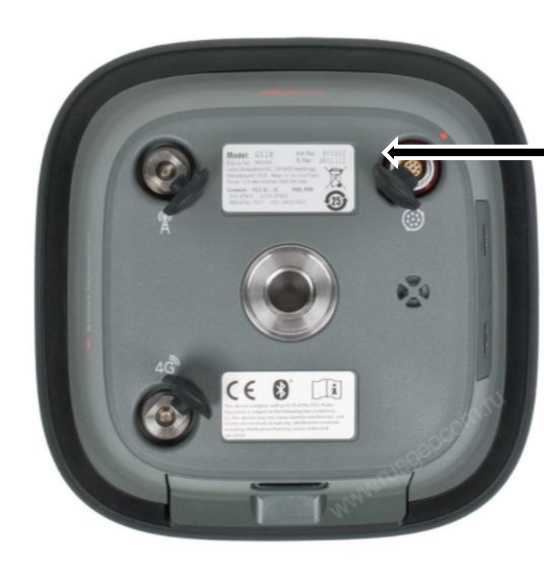

Рисунок 2 - Место расположения маркировочной таблички
Место нанесения заводского номера
Пломбирование корпуса аппаратуры не производится.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Аппаратура геодезическая спутниковая GS18 |
1 шт. | |
Полевой контроллер Leica CS20 |
По заказу | |
Транспортировочный кейс |
1 шт. | |
Измеритель высоты антенны |
1 шт. | |
Комплект интерфейсных кабелей |
1 шт. | |
Крепление на штатив для контроллера |
По заказу | |
Аккумуляторная батарея |
1 шт. | |
Зарядное устройство для АКБ |
1 шт. | |
Резервная аккумуляторная батарея для контроллера |
По заказу | |
Адаптер питания контроллера |
По заказу | |
Руководство по эксплуатации на русском языке |
1 экз. | |
Методика поверки |
МП АПМ 24-21 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
Модификация |
T |
I |
Диапазон измерений длины базиса, м |
от 0 до 30 000 | |
Диапазон определения планово-высотного положения объектов в заданной системе координат по полученному в процессе фотографирования облаку точек относительно положения ровера в режиме измерений «Кинематика в реальном времени (RTK)», м |
- |
от 2 до 10 |
Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах, мм:
|
±2<3,0+0,540’6<D) ±2<5,0+0,540’6<d) ±2-(8,0+1-10'6<D) ±2-(15,0+1-10'6<D) ±2<250+140’6<D) ±2<250+140’6<D), где D - измеряемое расстояние в мм | |
Пределы допускаемой абсолютной погрешности определения планово-высотного положения объектов в заданной системе координат по полученному в процессе фотографирования облаку точек относительно положения ровера в режиме измерений «Кинематика в реальном времени (RTK)» *, мм:
|
± 20 ± 30 | |
* - только для модификации I |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
Модификация |
T |
I |
Тип приёмника |
Многочастотный, многосистемный | |
Количество каналов |
555 | |
Тип антенны |
Встроенная | |
Режимы измерений длины базиса |
«Статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (DGPS)», определения планово-высотного положения объектов в заданной системе координат по полученному в процессе фотографирования облаку точек относительно положения ровера в режиме измерений «Кинематика в реальном времени (RTK)»* | |
Диапазон рабочих температур, °С |
от -40 до +65 |
от -30 до +50 |
Напряжение источника питания постоянного тока, В:
|
11,1 от 10,5 до 24,0 | |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
173х173х109 | |
Масса (без аккумулятора), кг, не более |
1,23 |
1,25 |
* - только для модификации I |
