Номер по Госреестру СИ: 82896-21
82896-21 Анализаторы взвешенных частиц
(TTurb1000)
Назначение средства измерений:
Анализаторы взвешенных частиц TTurb1000 (далее - анализаторы) предназначены для измерений мутности водной среды.
Внешний вид.
Анализаторы взвешенных частиц
Рисунок № 1
Внешний вид.
Анализаторы взвешенных частиц
Рисунок № 2
Внешний вид.
Анализаторы взвешенных частиц
Рисунок № 3
Внешний вид.
Анализаторы взвешенных частиц
Рисунок № 4
Внешний вид.
Анализаторы взвешенных частиц
Рисунок № 5
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО). Встроенное ПО используется для обеспечения функционирования анализаторов и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. Уровень защиты в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Встроенное ПО | |
Номер версии (идентификационный номер) ПО, не ниже |
1.0.Х |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации, п. 4 «Применение»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам взвешенных частиц TTurb 1000Техническая документация изготовителя
Изготовитель
TriOS Mess-und Datentechnik GmbH, ГерманияАдрес: Burgermeister-Brotje-Str. 25, D-26180 Rastede, Germany
Телефон: +49 (0) 4402-69670-0
Факс: +49 (0) 4402-69670-20
Web-сайт: www.trios.de
E-mail: info@trios. de
Испытательный центр
Федеральные государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологии им. Д. И. Менделеева»Адрес: 190005, РФ, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия анализаторов - оптический. Луч, формируемый источником излучения (полупроводниковый лазерный диод, длина волны 860 нм), попадает в анализируемую водную среду, где рассеивается взвешенными в ней частицами и регистрируется с помощью фотодетектора под углом 90°. Изменение интегральной интенсивности зарегистрированного излучения пропорционально концентрации взвешенных частиц.
Конструктивно анализаторы выполнены в виде герметичного погружного зонда, в котором размещены оптико-аналитическая система и электронные компоненты. Для выполнения измерений в магистральных линиях анализатор помещается в проточную камеру.
Управление анализаторами осуществляется с помощью контроллеров TriBox 3 и TriBox mini, имеющих сенсорный дисплей и позволяющих одновременно подключать соответственно до 4-х и до 2-х анализаторов. Предусмотрено управление с помощью персонального компьютера через веб-интерфейс посредством коммутационных блоков G2 и HS100 (монтаж на DIN-рейку), либо функционирование по проколу Modbus RTU. Электрическое питание осуществляется от внешней сети постоянного тока или через контроллеры и коммутационные блоки.
Результаты измерений представляются в единицах мутности по формазиновой шкале. Предусмотрена индикация в единицах массовой концентрации взвешенных в жидкости частиц.
Общий вид анализаторов, контроллеров и коммутационных блоков изображён на рисунках 1 - 3. Нанесение знака поверки на корпус анализаторов не предусмотрено. Пломбировка не предусмотрена. Идентификация анализаторов, контроллеров и коммутационных блоков осуществляется с помощью этикеток, расположенных на их корпусах. На этикетках указывается наименование и заводской номер.

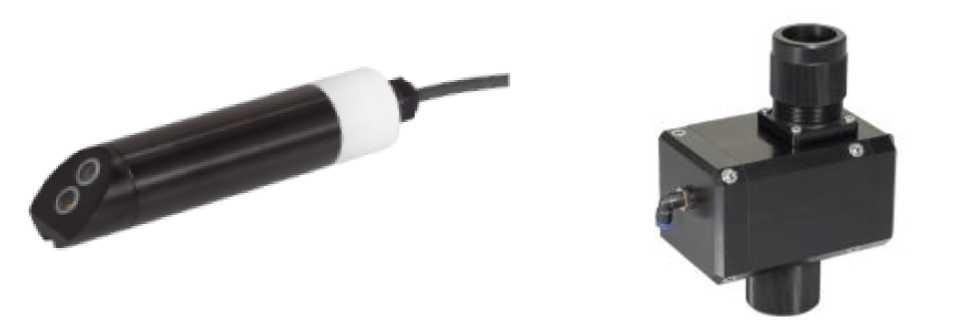

а) анализатор б) проточная камера
Рисунок 1 - Общий вид анализатора и проточной камеры

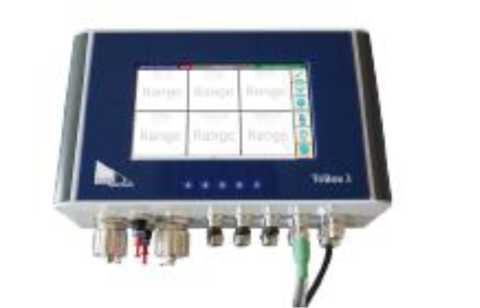

а) контроллер TriBox3

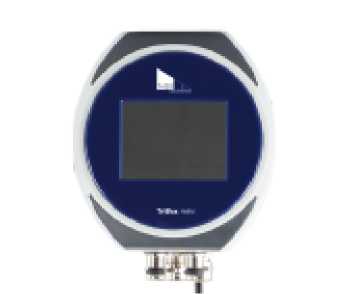

б) контроллер TriBox Mini
Рисунок 2 - Общий вид контроллеров
а) коммутационный блок G2
б) коммутационный блок HS100
Рисунок 3 - Общий вид коммутационных блоков
Таблица 4 - Комплектность анализаторов
Наименование |
Обозначение |
Количество |
Анализатор взвешенных частиц TTurb1000 1) |
- |
1 шт. |
Комплект принадлежностей 2) |
- |
1 комп. |
Комплект эксплуатационной документации 2) |
- |
1 комп. |
Методика поверки |
МП 242-2433-2021 |
1 экз. |
1) Анализатор может поставляться в комплекте с дополнительными устройствами. | ||
2) Комплекты принадлежностей и эксплуатационной документации согласовываются | ||
при заказе. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Диапазон измерений мутности, ЕМФ |
от 5 до 1000 |
Поддиапазоны измерений мутности, ЕМФ |
от 5 до 100 включ. св. 100 до 1000 |
Пределы допускаемой основной приведённой погрешности (к верхней границе поддиапазона измерений) измерений мутности в поддиапазоне от 5 до 100 включ. ЕМФ, % |
±5 |
Продолжение таблицы 2
1 |
2 |
Пределы допускаемой основной относительной погрешности измерений мутности в поддиапазоне св. 100 до 1000 ЕМФ, % |
±5 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды (анализируемой пробы) в диапазоне рабочих температур, на каждые 5 °С, в долях от пределов допускаемой основной погрешности |
±0,5 |
Нормальные условия измерений:
|
от +15 до +25 от +15 до +25 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение сети постоянного тока, В |
от 12 до 24 |
Потребляемая мощность, В-А, не более |
1,5 |
Габаритные размеры, мм, не более
|
36 170 |
Масса, кг, не более |
0,3 |
Условия эксплуатации:
|
0,1 от +3 до +40 от +3 до +40 90 от 84,0 до 106,7 |
Средний срок службы, лет |
7 |
Средняя наработка на отказ, ч |
18000 |
