Номер по Госреестру СИ: 82753-21
82753-21 Трансформаторы напряжения
(НОМ-10-66У2)
Назначение средства измерений:
Трансформаторы напряжения НОМ-10-66У2 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения НОМ-10-66У2Техническая документация изготовителя
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из магнитопровода и двух обмоток, которые помещаются в бак, заполненный маслом. Магнитопровод — однофазный, броневого типа. Обмотки слоевые, намотанные на цилиндр из электрокартона одна на другую. Первичная обмотка состоит из двух катушек, соединенных последовательно, и имеет два электростатистических экрана для защиты от перенапряжений. На крышке смонтированы вводы первичной и вторичной обмоток, размещена пробка для доливки трансформаторного масла.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НОМ-10-66У2 зав. № 1841, 1914.

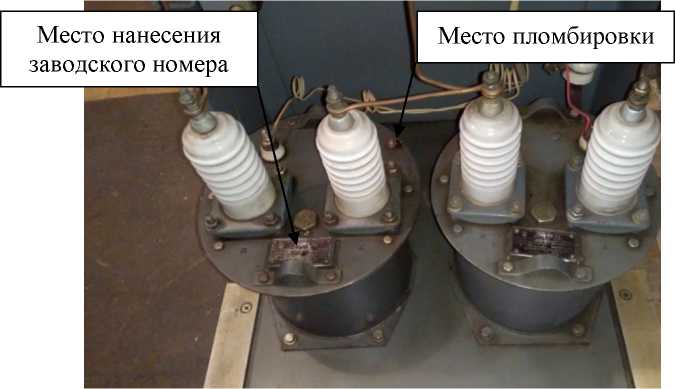

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров |
1841, 1914 | |
Номинальное напряжение первичной обмотки Unmi, кВ |
10 |
Номинальное напряжение вторичной обмотки и2ном, В |
100 |
Номинальная частота Гном, Гц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
Номинальная мощность основной вторичной обмотки, В^А |
75 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
