Номер по Госреестру СИ: 76797-19
76797-19 Трансформаторы напряжения
(НТМИ-6-66, НТМИ-10-66У3)
Назначение средства измерений:
Трансформаторы напряжения НТМИ-6-66, НТМИ-10-66У3 (далее по тексту -
трансформаторы напряжения), изготовленные в период с 1970 по 1987 гг., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения НТМИ-6-66, НТМИ-10-66У3ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
Трансформаторный завод, Таджикистан
Адрес: 735140, Таджикистан, г. Курган-Тюбе, ул. Б.Гафурова, 1
Заявитель
Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-сайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-caftr: www.rostest.ru
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильных треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.
Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.
Трансформаторы напряжения изготовлены в модификациях НТМИ-6-66 и НТМИ-10-66У3, отличающихся друг от друга значениями номинального напряжения первичной обмотки и номинальной мощности основной вторичной обмотки.

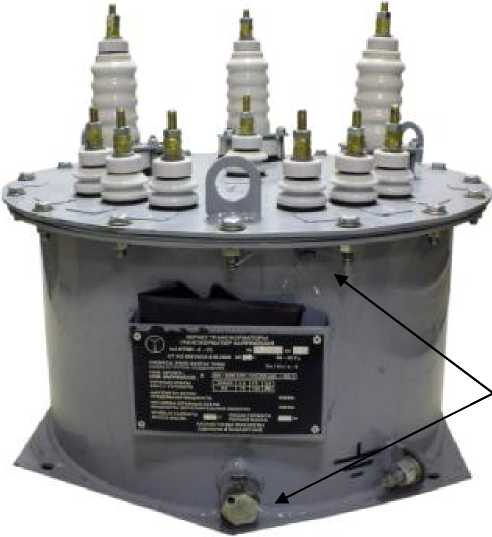

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Трансформатор напряжения (заводские номера: 1008, 3511) |
НТМИ-6-66 |
2 шт. |
Трансформатор напряжения (заводские номера: 279, 271, ТВЕ, 1163, 1593, 998, 3486, 1108, 1113, 409, НКУС, 261) |
НТМИ-10-66У3 |
12 шт. |
Паспорт |
НТМИ-6-66 |
2 экз. |
Паспорт |
НТМИ-10-66У3 |
12 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
Модификация трансформатора |
НТМИ-6-66 |
НТМИ-10-66У3 |
Номинальное напряжение первичной обмотки и1ном, кВ |
6 |
10 |
Номинальное напряжение вторичной обмотки и2ном, В |
100 |
100 |
Номинальная частота £ном, Гц |
50 |
50 |
Класс точности основной вторичной обмотки |
0,5 |
0,5 |
Номинальная мощность основной вторичной обмотки, В^А |
50 |
120 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
