82543-21 Переносчик частоты
(РЧ5-29М)
Назначение средства измерений:
Переносчики частоты РЧ5-29М (далее - РЧ5-29М, прибор) предназначены для переноса измеряемых сигналов СВЧ диапазона от 37,5 до 178,4 ГГц в диапазон частот от 10 МГц до 2,5 ГГц и автоматического измерения частоты непрерывных входных синусоидальных сигналов, а при работе совместно с анализатором спектра, работающем в диапазоне частот от 0,001 до 3,0 ГГц, для исследования спектра непрерывных и периодически повторяющихся импульсных сигналов в диапазоне частот от 37,5 до 178,4 ГГц.
Внешний вид.
Переносчик частоты
Рисунок № 1
Внешний вид.
Переносчик частоты
Рисунок № 2
Общие сведения
Дата публикации - 31.08.2021
Срок свидетельства - 09.08.2026
Номер записи - 183956
ID в реестре СИ - 1392388
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика")
Страна - РОССИЯ
Населенный пункт - г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 17
Выдано извещений - 1
Кол-во периодических поверок - 17
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1696 от 2021.08.09 Об утверждении типов средств измерений
Наличие аналогов СИ: Переносчик частоты (РЧ5-29М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79909-20 02.12.2025 |
Панорамные измерители КСВН и ослабления , Р2-67М Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград) |
ОТ МП |
1 год |
|
82763-21 26.08.2026 |
Комплекты мер КСВН волноводные поверочные, МП-12, МП-06, МП-04, МП-03, МП-02 Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград) |
ОТ МП |
1 год |
|
82543-21 09.08.2026 |
Переносчик частоты, РЧ5-29М Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград) |
ОТ МП |
1 год |
|
88188-23 07.02.2028 |
Аттенюаторы поляризационные, АП Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград) |
ОТ МП |
1 год |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Переносчик частоты (РЧ5-29М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 17 | 0 | 17 | 1 | 17 | 0 | 17 |
Стоимость поверки Переносчик частоты (РЧ5-29М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Таблица 1 - Идентификационные данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CHARA 1 5 4.hex |
|
Номер версии (идентификационный номер) ПО |
4 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
FFE4E8B9 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.77-2014.
Лист № 3 Всего листов 5
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 9 документа ИРВМ.411143.001 РЭ «Переносчик частоты РЧ5-29М. Руководство по эксплуатации».
Лист № 5
Всего листов 5
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к переносчикам частоты РЧ5-29МГОСТ РВ 51914-2002 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры
Принцип действия РЧ5-29М основан на гетеродинном преобразовании частоты входного СВЧ сигнала в диапазоне частот от 37,5 до 178,4 ГГц с помощью гармоник встроенного гетеродина, работающего в диапазоне частот от 16,5 до 31,0 ГГц, синхронизируемых системой фазовой автоподстройки частоты.
Конструктивно РЧ5-29М выполнен в металлическом корпусе с расположенными на лицевой панели цифровым табло (индикатором), кнопочной клавиатурой и коаксиальными фланцами для подключения смесителей прибора.
Работа РЧ5-29М в составе с анализатором спектра основана на принципе использования его в качестве переносчика частоты, при этом выход промежуточной частоты РЧ5-29М подключается ко входу анализатора спектра, а перестройка частоты сигнала гетеродина осуществляется в ручном режиме с устройства ввода-вывода до тех пор, пока разность частот между частотой входного СВЧ сигнала и частотой рабочей гармоники сигнала гетеродина не окажется в рабочей полосе частот анализатора спектра. Частота сигнала гетеродина синхронизируется сигналом термостабилизированного кварцевого генератора опорной частоты и информация о спектральных характеристиках входного СВЧ сигнала переносится на разностный сигнал промежуточной частоты, который выводится на экран анализатора спектра.
Наличие встроенного синтезатора частоты позволяет использовать прибор, как высокочастотный измерительный генератор мощностью не менее 10 мВт в диапазоне частот от 16,5 до 31,0 ГГц.
Общий вид РЧ5-29М с указанием мест нанесения знака утверждения типа, знака поверки, места нанесения наклейки с заводским номером, мест маркировки и защиты от несанкционированного доступа в виде пломбирования представлен на рисунках 1 и 2.
Лист № 2 Всего листов 5
Место нанесения знака поверки Место нанесения знака утверждения типа

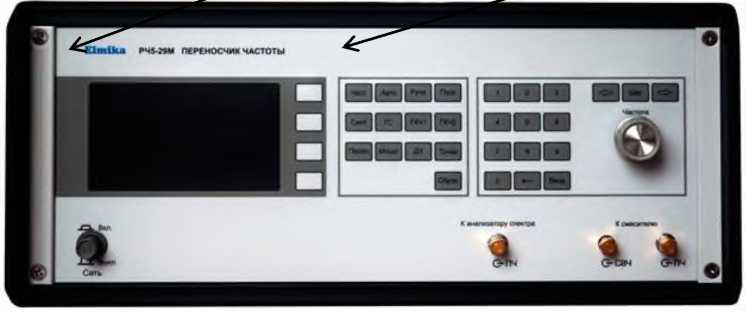

Рисунок 1 - Общий вид РЧ5-29М. Лицевая панель
Место наклейки с заводским номером

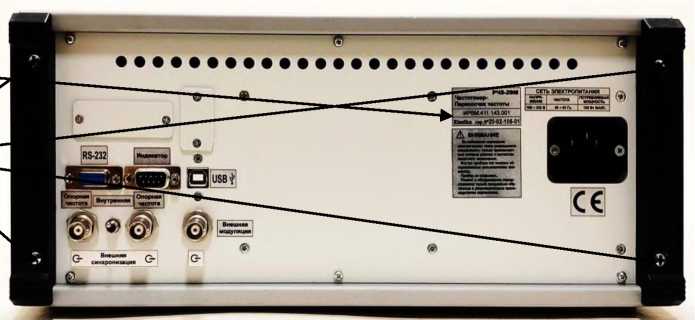

Рисунок 2 - Общий вид РЧ5-29М. Задняя панель
