Номер по Госреестру СИ: 79909-20
79909-20 Панорамные измерители КСВН и ослабления
(Р2-67М)
Назначение средства измерений:
Панорамные измерители КСВН и ослабления Р2-67М (далее - измерители Р2-67М) предназначены для измерений ослабления и отражения (КСВН) волноводных устройств и элементов СВЧ.
Внешний вид.
Панорамные измерители КСВН и ослабления
Рисунок № 1
Внешний вид.
Панорамные измерители КСВН и ослабления
Рисунок № 2
Внешний вид.
Панорамные измерители КСВН и ослабления
Рисунок № 3
Внешний вид.
Панорамные измерители КСВН и ослабления
Рисунок № 4
Внешний вид.
Панорамные измерители КСВН и ослабления
Рисунок № 5
Внешний вид.
Панорамные измерители КСВН и ослабления
Рисунок № 6
Общие сведения
Дата публикации - 26.12.2020
Срок свидетельства - 02.12.2025
Номер записи - 179147
ID в реестре СИ - 1384463
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Р2-67М, Р2-67,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика")
Страна - РОССИЯ
Населенный пункт - г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да
Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.
Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.
Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.
В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.
Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1962 от 2020.12.02 об утверждении типа средств измерений
Наличие аналогов СИ: Панорамные измерители КСВН и ослабления (Р2-67М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79909-20 02.12.2025 |
Панорамные измерители КСВН и ослабления , Р2-67М Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград) |
ОТ МП |
1 год |
|
82763-21 26.08.2026 |
Комплекты мер КСВН волноводные поверочные, МП-12, МП-06, МП-04, МП-03, МП-02 Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград) |
ОТ МП |
1 год |
|
82543-21 09.08.2026 |
Переносчик частоты, РЧ5-29М Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград) |
ОТ МП |
1 год |
|
88188-23 07.02.2028 |
Аттенюаторы поляризационные, АП Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград) |
ОТ МП |
1 год |
Кто поверяет Панорамные измерители КСВН и ослабления (Р2-67М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НПП "ИСТОК" ИМ. ШОКИНА" (RA.RU.312635) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Панорамные измерители КСВН и ослабления (Р2-67М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО измерителя Р2-67М устанавливается на ПК.
ПО выполняет функции: управление работой измерителя Р2-67М, выбор режимов измерений и калибровки, выбор формы индикации и регистрации результатов измерений.
Влияние ПО не приводит к выходу метрологических характеристик измерителей за пределы допускаемых значений.
Метрологически значимой частью ПО является файл «Scalar_Synthesizer.exe».
Уровень защиты ПО низкий в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Scalar Synthesizer.exe |
|
Номер версии (идентификационный номер) ПО |
v.2018.01.31 |
|
Цифровой идентификатор ПО |
D631B6CB |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист документов «Панорамный измеритель КСВН и ослабления Р2-67М. Паспорт ИРВМ 411220.014 ПС», «Панорамный измеритель КСВН и ослабления Р2-67М. Руководство по эксплуатации ИРВМ 411220.014 РЭ» методом компьютерной графики и на переднюю панель корпуса измерителя Р2-67М в виде этикетки, выполненной типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к панорамным измерителям КСВН и ослабления Р2-67МГОСТ 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волноводного сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц
Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 № 1621)
ГОСТ Р 8.851-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц
Панорамный измеритель КСВН и ослабления Р2-67М. Технические условия ИРВМ.411220.014ТУ
Поверка
Поверкаосуществляется по документу ИРВМ 411220.014 МП «ГСИ. Панорамные измерители КСВН и ослабления Р2-67М. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 25 июня 2020 года.
Основные средства поверки:
- частотомер электронно-счетный 548B, регистрационный номер 35428-07 в Федеральном информационном фонде;
- аттенюатор волноводный поляризационный Д3-34А, регистрационный номер 03720-73 в Федеральном информационном фонде;
- комплекты образцовые волноводных нагрузок Э9-85, регистрационный номер 08062-80 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей Р2-67М с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса измерителя Р2-67М в виде наклейки и в свидетельство о поверке в виде оттиска клейма.
Изготовитель
Общество с ограниченной ответственностью Научно Производственное Предприятие «Элмика» (ООО НПП «Элмика»)ИНН 7735595759
Адрес: 124460, г. Москва, г. Зеленоград, проезд 4922, дом 4, строение 3, помещение 1, комната 3, 5
Телефон/факс: +7(499)733-66-20
\VelvcanT:litpp://npp-elmika.ru
E-mail: info@npp-elmika.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +8 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия измерителей Р2-67М основан на выделении посредством направленных ответвителей сигналов, пропорциональных мощностям волн СВЧ, падающим на исследуемый объект и отраженным (при измерении КСВН) или прошедшим (при измерении ослабления).
Измеритель Р2 -67М состоит из источника СВЧ-колебаний и волноводного измерительного тракта.
Источником СВЧ-колебаний является синтезатор FSM1218 с начальной частотой 12,00 ГГц и перестройкой с шагом 1 Гц.
Для обеспечения панорамного режима измерений синтезатор FSM1218 работает в режиме периодической перестройки частоты от начальной до конечной частоты диапазона перестройки.
Волноводный измерительный тракт измерителя Р2-67 состоит из:
-
- двойного волноводно-направленного ответвителя и двух детекторных головок, образующих рефлектометр;
-
- блока измерителя ослабления, состоящего из волноводно-направленного ответвителя и детекторной головки, образующих канал прошедшей волны.
С выходов детекторных головок сигналы поступают на логарифмические усилители, далее на схему АЦП для перевода сигнала в цифровую форму, затем контроллер в реальном времени считывает сигналы из буфера АЦП, предварительно обрабатывает и передает их на персональный компьютер (ПК).
Программное обеспечение (ПО) измерителя Р2-67М, установленное на ПК, реализует на экране монитора ПК виртуальную панель управления, через которую оператор манипулятором «мышь» в диалоговом режиме осуществляет управление измерителем Р2-67М и на которой отображаются результаты измерений.
Требования к ПК (приобретается Заказчиком отдельно и включает в себя: системный блок, монитор, клавиатуру, манипулятор «мышь»):
-
- процессор Intel i5 или эквивалентный;
-
- объем оперативной памяти не менее 4 ГБ;
-
- объем памяти жесткого диска не менее 500 МБ;
-
- жидкокристаллический монитор размером экрана не менее 17 дюймов с соотношением сторон 16:9 и разрешением не менее 1600х900;
-
- не менее 2 гнезд интерфейса USB-2;
-
- операционная система Windows 10, 32 бит или более поздняя.
Конструктивно измеритель Р2-67М выполнен в виде переносного моноблока.
В комплект измерителя Р2-67М входят также блок измерения ослабления, калибровочный комплект, поверочный комплект и ЗИП.
Общий вид измерителей Р2-67М представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Обозначения места нанесения знака поверки и места нанесения знака утверждения типа представлены на рисунке 1.
Общий вид комплекта калибровочного представлен на рисунке 3.
Общий вид комплекта поверочного представлен на рисунке 4.
Общий вид ЗИП представлен на рисунке 5.
утверждения
знака поверки
блок измерения ослабления

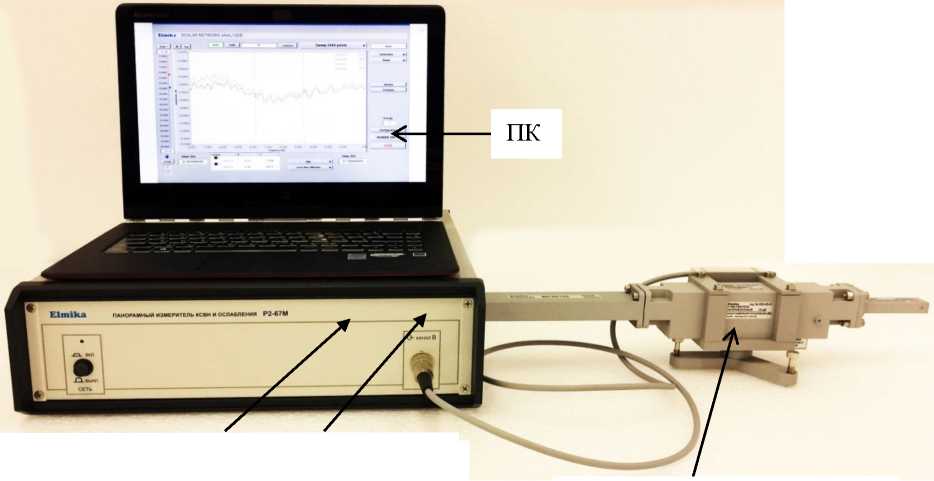

Рисунок 1 - Общий вид измерителей Р2 -67М
место нанесения знака место нанесения
несанкционированного доступа

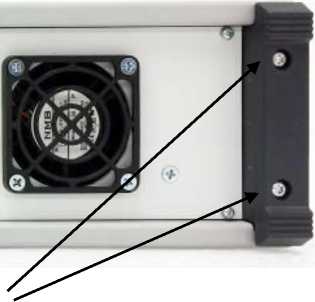

Рисунок 2 - Измеритель Р2-67М (вид сзади). Схема пломбировки от несанкционированного доступа

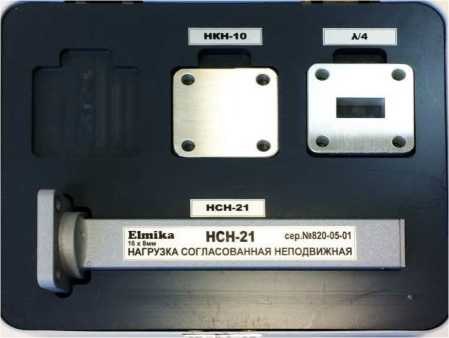

Рисунок 3 - Комплект калибровочный

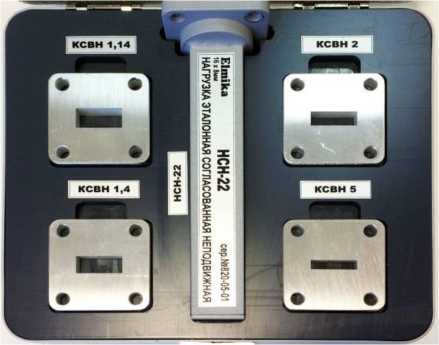

Рисунок 4 - Комплект поверочный
^6НДваи»ь1ч
Elmika
Hi комплекта ЗИП Р2-67М Винт НЕ калиброванный М4х13,8 шт.
Elmika
Иэ комплекта ЗИП Р2-67М Винт калиброванный
Винт калиброванный М4х187Гшт.
Elmika
Elmika
Из комплекта ЗИП Р247М Винт калиброванный М4х13,8 шт.
ВП-20/155 X)

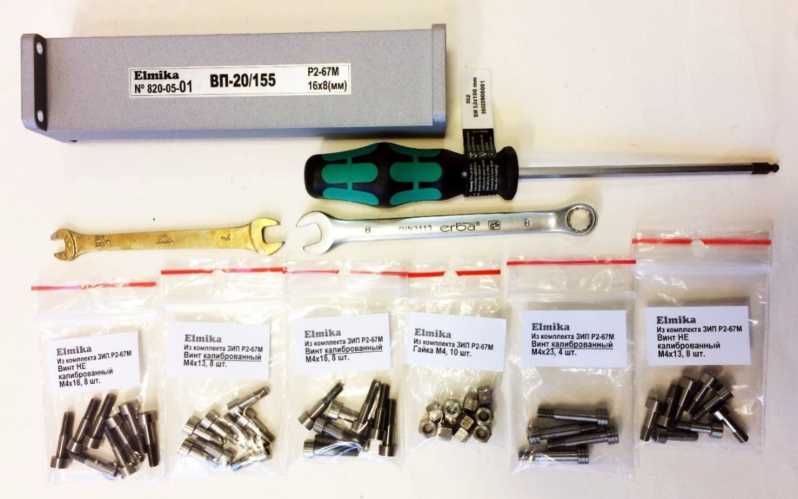

Рисунок 5 - ЗИП
Таблица 4 - Комплектность измерителя Р2 -67М
|
Наименование |
Обозначение |
Количество |
|
Ящик №1, в нем: Руководство по эксплуатации |
ИРВМ 411220.014 РЭ |
1 экз. |
|
Паспорт |
ИРВМ 411220.014 ПС |
1 экз. |
|
Методика поверки |
ИРВМ 411220.014 МП |
1 экз. |
|
Flash-memory или CD-ROM с ПО «Scalar Synthesizer» |
- |
1 шт. |
|
Коробка № 1, в ней: Панорамный измеритель КСВН и ослабления |
Р2-67М |
1 шт. |
|
Кабель сетевой |
- |
1 шт. |
|
Кабель USB |
- |
1 шт. |
|
Коробка № 2, в ней: Блок измерения ослабления |
_ |
1 шт. |
|
Коробка № 3, в ней: Нагрузка волноводная согласованная неподвижная |
Комплект калибровочный НСН-21 |
1 шт. |
|
Короткозамыкатель |
НКН-10 |
1 шт. |
|
Вставка волноводная длиной Х/4 |
- |
1 шт. |
Окончание таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Коробка № 4, в ней: Нагрузка согласованная неподвижная Нагрузка рассогласованная неподвижная Нагрузка рассогласованная неподвижная Нагрузка рассогласованная неподвижная |
Комплект поверочный НСН-22 НРН-18 НРН-20 НРН-21 |
1 шт. 1 шт. 1 шт. 1 шт. |
|
Коробка № 5, в ней: Ключ, размер 8 Ключ, размер 7 и 5,5 Ключ шестигранный, размер 3 Волновод 155 мм Калиброванные винты М4 13 Калиброванные винты М4 18 Калиброванные винты М4 23 Некалиброванные винты М4*13 Некалиброванные винты М4 18 Гайки М4 5 |
ЗИП ВП-20/155 |
1 шт. 1 шт. 1 шт. 1 шт. 8 шт. 8 шт. 4 шт. 8 шт. 8 шт. 10 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГ ц |
от 12,05 до 17,44 включ. |
|
Пределы допускаемой относительной погрешности установки частоты, % |
±0,2 |
|
Диапазон измерений КСВН |
от 1,1 до 5,0 |
|
Пределы допускаемой относительной погрешности измерений КСВН, % |
±(4^Ксти+1)* |
|
Диапазон измерений ослаблений (для пассивных четырехполюсников с КСВН входа/выхода меньше 1,2), дБ |
от 0 до минус 40 |
|
Пределы допускаемой абсолютной погрешности измерений ослаблений, дБ |
±(0,04-|А+0,4)** |
|
* где Ксти - измеряемое значение КСВН ** где A -измеряемое ослабление, дБ | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Сечение волноводного тракта по ГОСТ 13317-89, мм |
16x8 |
|
Время установления рабочего режима, мин, не более |
30 |
|
Время непрерывной работы, ч, не менее |
16 |
|
Параметры электрического питания:
|
от 198 до 242 от 49,5 до 50,5 |
Окончание таблицы 3
|
Наименование характеристики |
Значение |
|
Потребляемая мощность (без учета ПК), ВА, не более |
70 |
|
Масса измерителя Р2-67М, кг, не более: |
9,0 |
|
Масса блока измерения ослабления, кг, не более: |
1,3 |
|
Габаритные размеры измерителя Р2-67М, мм, не более | |
|
- длина |
376 |
|
- ширина |
386 |
|
- высота |
116 |
|
Габаритные размеры блока измерения ослабления, мм, не более - длина |
242,0 |
|
- ширина |
95,0 |
|
- высота |
91,5 (85,0-105,0) |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от 5 до 40 |
|
- относительная влажность воздуха при температуре +25°С, % |
до 80 |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 84,0 до 106,7 |
|
(от 630 до 800) |
