Сведения о средстве измерений: 82637-21 Комплексы дозирующие автоматизированные

Номер по Госреестру СИ: 82637-21
82637-21 Комплексы дозирующие автоматизированные
(АДК)

Назначение средства измерений:
Комплексы дозирующие автоматизированные АДК (далее - комплексы) предназначены для измерения массы и/или объёма нефти, нефтепродуктов, химических, нефтехимических продуктов и других жидкостей (далее - продуктов) при наливе (сливе) в (из) суда(ов), танкеры(ов), автомобильные(ых) или железнодорожные(ых) цистерны(рн), при перекачке жидкостей между резервуарами, трубопроводным транспортом, а также выдачи в топливные баки транспортных средств или другую тару потребителей.

сертификация программного обеспечения

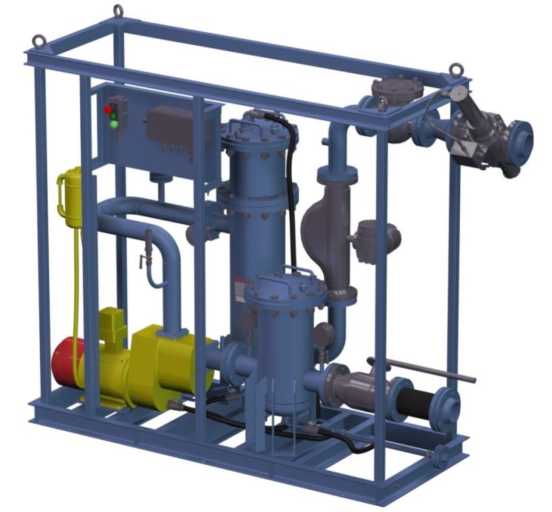

Внешний вид. Комплексы дозирующие автоматизированные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплексы дозирующие автоматизированные
Рисунок № 1

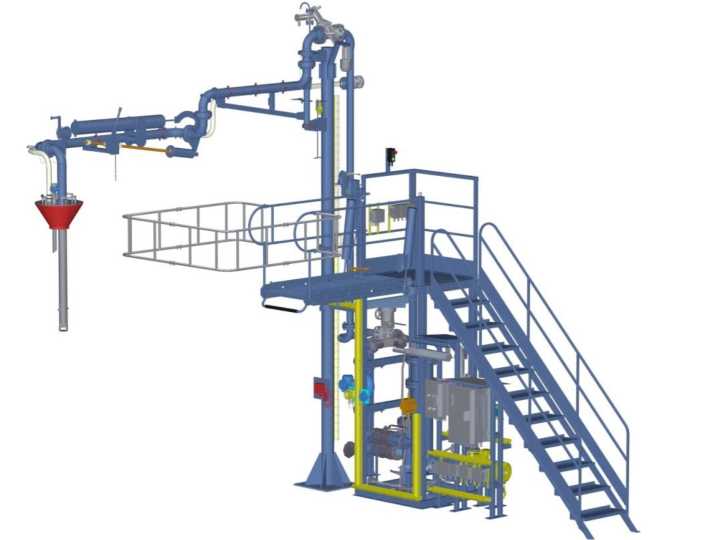

Внешний вид. Комплексы дозирующие автоматизированные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплексы дозирующие автоматизированные
Рисунок № 2
Внешний вид. Комплексы дозирующие автоматизированные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Комплексы дозирующие автоматизированные
Рисунок № 3
Внешний вид. Комплексы дозирующие автоматизированные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Комплексы дозирующие автоматизированные
Рисунок № 4

Общие сведения

Дата публикации - 25.08.2021
Срок свидетельства - 13.08.2026
Номер записи - 183867
ID в реестре СИ - 1392251
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

АДК80/50арм-04ЖДВГМ-01-0,25-У2, АДК50/50арм-04АНГМ-01-0,25-У2, АДК100арм-АВГО-01-0,25, АДК100арм-АВГМ-01-0,25-У1, АДК100арм-АВГМ-01-0,25, АДК100арм-АВГМ-01-0,1-У1, АДК100арм-07АВГМ-01-0,15-Т2, АДК100арм-06ЖДВГМ-01-0,25, АДК100арм-04АВГМЭ-01-0,25, АДК100арм-03АВМЭ-01-0,25-УХЛ1, АДК100арм-03АВГМ-01-0,25-УХЛ1, АДК100арм-02АНГМЭ-01-0,25-ХЛ1, АДК100арм-01ЖДВГМ-01-0,25, АДК100арм-01АНГМ-Э-01-0,25-УХЛ2, АДК100арм-01АВГМЭ-01-0,25-ХЛ1, АДК100арм-01АВГМЭ-01-0,25, АДК100арм-01АВГМ-Э-0,1-0,25-УХЛ1, АДК100-АВГО-01-0,25-УХЛ1, АДК-100арм-02АВГМ-01-0.25-ХЛ1, АДК-100арм-01АНГМ-01-0.25-ХЛ1,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Технология" (ООО "Технология")
Страна - РОССИЯ
Населенный пункт - г. Новосибирск
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 132
Выдано извещений - 1
Кол-во периодических поверок - 8
Кол-во средств измерений - 73
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Комплексы дозирующие автоматизированные (АДК)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Технология" (ООО "Технология")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82637-21
13.08.2026
Комплексы дозирующие автоматизированные, АДК
Общество с ограниченной ответственностью "Технология" (ООО "Технология") (РОССИЯ г. Новосибирск)
ОТ
МП
2 года
89711-23
08.08.2028
Контроллеры программируемые логические, Т10
Общество с ограниченной ответственностью "Технология" (ООО "Технология") (РОССИЯ г. Новосибирск)
ОТ
МП
4 года

Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки

Стоимость 200 руб. или по подписке

Кто поверяет Комплексы дозирующие автоматизированные (АДК)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
Западно-Сибирский филиал ФГУП "ВНИИФТРИ"
(RA.RU.311579)
РСТ
  • АДК80арм-02АВГМЭ-01-0.25-У1
  • АДК-100арм-02АВГМ-01-0.25-ХЛ1
  • АДК-100арм-01АНГМ-01-0.25-ХЛ1
  • АДК100арм-01АВГМЭ-01-0,25-ХЛ1
  • АДК100арм-01АВГМЭ-01-0,25
  • АДК100арм-01ЖДВГМ-01-0,25
  • АДК80арм-02АВГМЭ-01-0,25
  • АДК80арм-01АВГМЭ-01-0,25
  • АДК85/65-1АНМ-0,25
  • АДК100арм-04АВГМЭ-01-0,25
  • АДК100арм-АВГМ-01-0,25
  • АДК100арм-06ЖДВГМ-01-0,25
  • АДК80арм-02АВГМ-01-0,25
  • АДК80арм-02АНГМ-01-0,25
  • АДК80арм-04АНГМ-01-0,25
  • АДК80/50арм-04ЖДВГМ-01-0,25-У2
  • АДК50/50арм-04АНГМ-01-0,25-У2
  • АДК100арм-АВГО-01-0,25
  • АДК100арм-03АВМЭ-01-0,25-УХЛ1
  • АДК100арм-01АНГМ-Э-01-0,25-УХЛ2
  • АДК80арм-03АВНГМ-Э-01-0,25-УХЛ2
  • АДК100-АВГО-01-0,25-УХЛ1
  • АДК80арм-01АНГМЭ-01-0,25-УХЛ2
  • Нет модификации
  • АДК100арм-07АВГМ-01-0,15-Т2
  • АДК100арм-03АВГМ-01-0,25-УХЛ1
  • АДК100арм-01АВГМ-Э-0,1-0,25-УХЛ1
  • АДК100арм-АВГМ-01-0,25-У1
  • АДК100арм-02АНГМЭ-01-0,25-ХЛ1
  • АДК100арм-АВГМ-01-0,1-У1
  • АДК100арм-02АВГМ-Э-0,1-0,25-УХЛ1
  • 124 10 122 2 0 124 122 2
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • Без модификации
  • 5 0 5 1 5 0 5
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • Нет модификации
  • 3 2 1 0 3 2 1

    Стоимость поверки Комплексы дозирующие автоматизированные (АДК)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) комплекса представлено встроенным ПО управляющих программируемых контроллеров, типы которых приведены в таблице 4 и автономным ПО SCADA/HMI-системы, исполняемым на внешней ЭВМ автоматизированного рабочего места (АРМ) или панели оператора.

    Автономное ПО SCADA/HMI-системы функционирует на внешней ЭВМ под управлением ОС семейства Microsoft Windows. Автономное ПО осуществляет отображение информации об отгрузке и информации о состоянии оборудования, выдачу сигналов управления этапами процесса налива.

    Метрологически значимым является встроенное ПО управляющих программируемых контроллеров, реализующее управление процессом налива, преобразование аналоговых сигналов с узлов учета и дозирования, прием и передачу цифровых сигналов с результатами измерений. Доступ к встроенному ПО ограничен пломбированием крышки в шкафу управления, предотвращающей доступ к программируемому контроллеру.

    Информационный обмен встроенного ПО управляющего контроллера с внешними устройствами осуществляется посредством проводного интерфейса IEEE 802.3 (Ethernet), RS485 или беспроводного интерфейса IEEE 802.11 (Wi-Fi).

    ПО управляющего контроллера взаимодействует с компонентами установки:

    • - модулями ввода-вывода;

    • - коммуникационными модулями;

    • - пускорегулирующей аппаратурой.

    Взаимодействие с приемопередающим устройством интерфейса Wi-Fi осуществляется специализированным коммуникационным модулем шкафа управления посредством интерфейса Ethernet, при этом приемопередатчик интерфейса Wi-Fi является устройством, не вносящим в транслируемые информационные пакеты никаких изменений, кроме формирования необходимых адресов и служебных заголовков уровня передачи. Дополнительной функцией приёмопередатчика является ограничение программного доступа к программируемому контроллеру путем использования одноуровневого пароля сети.

    Информационное взаимодействие между управляющим контроллером и автономным ПО SCADA/HMI-системы, выполняющимся на внешней ЭВМ или панели оператора, осуществляется по протоколам информационного обмена с разграничением доступа и ограничением прав пользователей-операторов.

    Идентификационные признаки ПО управляющих контроллеров комплекса указаны в таблицах 6 и 7.

    Таблица 6 - Идентификационные данные ПО контроллеров программируемых SIMATIC S7-1500, SIMATIC S7-1200, SIMATIC S7-400, SIMATIC S7-300

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Flowmeter.scl

    Номер версии (идентификационный номер) ПО

    1.0

    Цифровой идентификатор ПО

    72d6daec

    Алгоритм вычисления цифрового идентификатора ПО

    CRC32

    Таблица 7 - Идентификационные данные ПО контроллеров логических программируемых ПЛК63, ПЛК73, ПЛК154, ПЛК160

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    FLOWMETER.EXP

    Номер версии (идентификационный номер) ПО

    1.0

    Алгоритм вычисления цифрового идентификатора ПО

    fc86f26e

    Цифровой идентификатор ПО

    CRC32

    Уровень защиты ПО комплекса от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

    Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на маркировочную табличку, закрепленную на локальном шкафу управления блока управления.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе 1021-RA.RU.311735-2021 «Масса и объем нефтепродуктов. Методика измерений с использованием комплексов дозирующих автоматизированных АДК», аттестованной Западно-Сибирским филиалом ФГУП «ВНИИФТРИ», аттестат аккредитации № RA.RU.311735 от 27.06.2016 г. Свидетельство об аттестации № 1021-RA.RU.311735-2020.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к комплексам дозирующим автоматизированным АДК

    Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Приказ Росстандарта от 01 ноября 2018 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности».

    Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

    ТУ 4213-002-30784217-2013 «Комплексы дозирующие автоматизированные АДК. Технические условия».

    Изготовитель

    Общество с ограниченной ответственностью «Технология»
    (ООО «Технология»)
    ИНН 5407471926
    Адрес: 630004, г. Новосибирск, пр. Димитрова, 4/1, офис 22Е,
    Телефон: +7 (383) 2494071, факс: +7 (383) 2494072
    Е-mail: info@ teh-rf.com

    Испытательный центр

    Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
    Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
    Юридический адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок
    Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11
    Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60
    Е-mail: director@sniim.ru

    Принцип действия комплексов основан на использовании прямого метода динамических измерений массы жидкости с применением преобразователей массового расхода (расходомеров массовых) и прямого метода динамических измерений объема жидкости с применением объемных преобразователей расхода (счетчиков жидкости).

    Комплекс включает в себя: узлы учета и дозирования; посты налива; блок управления.

    В состав узла учета и дозирования в зависимости от комплектации входят: фильтр сетчатый; фильтр-газоотделитель; электронасос; клапан регулирующий; клапан опорожнения консоли; предохранительный клапан; обратный клапан; компенсатор; пробоотборник; стабилизатор давления; трубопроводы соединительные; трубопровод дренажный; кран шаровый; расходомер массовый (счетчик жидкости), типов указанных в таблице 1; датчик температуры, типов указанных в таблице 2; датчик давления, типов указанных в таблице 3.

    Таблица 1 - Типы применяемых расходомеров (счетчиков жидкости).

    Наименование

    Регистрационный номер

    Расходомеры массовые Promass

    15201-11

    Расходомеры массовые Promass Х

    50365-12

    Расходомеры массовые Promass 100, Promass 200

    57484-14

    Расходомеры массовые Promass (модификации Promass 300, Promass 500)

    68358-17

    Расходомеры вихревые Prowirl 200

    58533-14

    Расходомеры электромагнитные Promag (модификации Promag 300, Promag 500)

    67922-17

    Счетчики-расходомеры массовые Micro Motion

    45115-16

    Счетчики-расходомеры массовые кориолисовые ROTAMASS

    27054-14

    Расходомеры-счетчики массовые OPTIMASS x400

    53804-13

    Расходомеры-счетчики ультразвуковые OPTISONIC 3400

    57762-14

    Расходомеры-счетчики вихревые OPTISWIRL 4200

    74011-19

    Счетчики жидкости СЖ

    59916-15

    Счетчики ультразвуковые Altosonic VR (мод. Altosonic VMR)

    27615-09

    Счетчики ультразвуковые Altosonic V (мод. Altosonic VM)

    18656-04

    Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак

    47266-16

    Наименование

    Регистрационный номер

    Счетчики жидкости массовые МАСК

    12182-09

    Счетчики-расходомеры массовые МИР

    68584-17

    Счетчики-расходомеры массовые ЭМИС-МАСС 260

    42953-15

    Расходомеры-счетчики массовые SITRANS F C

    52346-12

    Таблица 2 - Типы датчиков температуры

    Наименование

    Регистрационный номер

    Датчики температуры TMT142R, TMT142C, TMT162R, TMT162C

    63821-16

    Термопреобразователи сопротивления платиновые TR, TS, TST, TPR, TSM, TET

    68002-17

    Термопреобразователи сопротивления платиновые серии 65

    22257-11

    Термометры сопротивления ДТС

    28354-10

    Преобразователи термоэлектрические ДТП

    28476-16

    Термопреобразователи с унифицированным выходным сигналом УТП, УТС, УТП Exi, УТС Exi, УТП Exd, УТС Exd

    47757-11

    Таблица 3 - Типы датчиков давления

    Наименование

    Регистрационный номер

    Преобразователи давления измерительные Cerabar T/M/S (PMC, PMP), Deltabar M/S (PMD, FMD)

    41560-09

    Преобразователи давления измерительные Cerebar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71

    71892-18

    Преобразователи давления измерительные Cerabar PMP11, Cerabar PMP21, Cerabar PMP23, Cerabar PMC11, Cerabar PMC21

    69234-17

    Преобразователь (датчик) давления измерительный EJ*

    59868-15

    Преобразователи давления измерительные 3051

    14061-15

    Датчики давления Метран-75

    48186-11

    Датчики давления «ЭЛЕМЕР-100»

    39492-08

    Датчики давления малогабаритные КРОУНД

    47336-16

    Преобразователи давления измерительные СДВ-SMART

    61936-15

    Преобразователи давления измерительные ОВЕН ПД100

    47586-11

    Датчики избыточного давления МИДА-ДИ-12П и

    МИДА-ДИ-12П-Ех

    17635-03

    Датчики давления МИДА-13П

    17636-17

    Преобразователи давления измерительные FCX-AII и FCX-CII

    53147-13

    В состав поста налива в зависимости от комплектации входят: устройство налива (слива); стойка; площадка обслуживания и трап переходной.

    В состав блока управления в зависимости от комплектации входят: датчик предельного уровня; датчики гаражного положения; устройство заземления и контроля цепи заземления; пост местного управления, предназначенный для управления процессом непосредственно с поста налива; локальный шкаф управления, содержащий систему обработки информации (СОИ), предназначенную для сбора и обработки информации с устройств и средств измерений, и формирования команд для исполнительных механизмов (насосы, клапаны, устройства сигнализации).

    СОИ может быть реализована на основе программируемых логических контроллеров и модулей ввода-вывода, указанных в таблице 4.

    Связь между измерительными преобразователями и контроллером осуществляется посредством следующих интерфейсов:

    - RS-485 - протоколы передачи данных ProfiBus, Modbus RTU/ASCII;

    • - Ethernet - протоколы передачи данных Profinet, Modbus TCP, TCP/IP;

    • - 4-20 мА (HART) - протокол передачи данных HART.

    Выбор интерфейсов связи зависит от условий применения и индивидуальных требований заказчика.

    Таблица 4 - Типы применяемых программируемых логических контроллеров и модулей

    ввода/вывода

    Наименование

    Регистрационный номер

    Преобразователи серии ЕТ

    39489-11

    Модули аналогового ввода МВ110

    51291-12

    Преобразователи измерительные серии Inline

    58642-14

    Устройства распределенного ввода-вывода SIMATIC ET200

    66213-16

    Устройства распределенного ввода-вывода SIMATIC ET 200SP

    60344-15

    Модули измерительные контроллеров программируемых SIMATIC

    S7-1500

    60314-15

    Контроллеры программируемые SIMATIC S7-1200

    63339-16

    Контроллеры программируемые SIMATIC S7-400

    66697-17

    Контроллеры программируемые SIMATIC S7-300

    15772-11

    Контроллеры логические программируемые ПЛК63

    45302-10

    Контроллеры логические программируемые ПЛК73

    48600-11

    Контроллеры логические программируемые ОВЕН ПЛК150 и

    ОВЕН ПЛК154

    36612-13

    Контроллеры логические программируемые ПЛК160

    48599-11

    Комплексы выпускаются в двух модификациях (с эталонным расходомером и без него) и нескольких исполнениях, различающихся диаметрами условного прохода, количеством узлов учета и дозирования, областью применения, пределами допускаемой относительной погрешности измерений, климатическим исполнением.

    Условное обозначение комплексов:

    АДК

    Х

    Х

    -

    Х

    Х

    Х

    Х

    Х

    -

    Х

    -

    Х

    -

    Х

    -

    Х

    Х

    -

    Х

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    11

    12

    13

    14

    где:

    • 1. Сокращенное наименование продукции - АДК;

    • 2.  Диаметр условного прохода, мм;

    • 3.  Наличие автоматизированного рабочего места оператора (АРМ - в наличие автоматизированного рабочего места оператора, без автоматизированного рабочего места оператора - не обозначается);

    • 4.  Количество узлов учета и дозирования;

    • 5.  Область применения (А - автомобильные цистерны, перекачка, трубопроводный транспорт, прочее, ЖД - железнодорожные цистерны, СР - суда речные, СМ - суда морские);

    • 6.  Способ налива/слива (В - верхний, Н - нижний, ВН - комбинированный (верхний и нижний, перекачка - не обозначается);

    • 7.  Тип налива/слива (Г - при наличии крышки, другой способ - не обозначается);

    • 8.  Измерительные каналы (О - учет продукта в единицах объема, М - учет продукта в единицах массы, П - параметры продукта в единицах плотности, без преобразователя расхода -не обозначается);

    • 9.  Способ обогрева (Э - электрообогрев, ПАР - пароподогрев, Т - обогрев теплоносителем, без обогрева - не обозначается);

    • 10. Обозначение исполнения наливных (сливных) складывающихся консолей (при отсутствии в комплексе устройств налива - не обозначается).

    • 11. Предел допускаемой относительной погрешности измерений при дозировании отпускаемой жидкости (0,1; 0,15; 0,2; 0,25; 0,5; 0,75; 1; без преобразователя расхода - не обозначается);

    • 12. Материальное исполнение проточной части комплекса (НЖ - коррозионно-стойкие стали, Ф - футеровка проточной части фторопластом или другими материалами, малоуглеродистые стали - не обозначается);

    • 13. Климатическое исполнение (У- для макроклиматического района с умеренным климатом, УХЛ - для макроклиматического района с умеренным и холодным климатом, ХЛ -для макроклиматического района с холодным климатом, О - для всех макроклиматических районов на суше, кроме макроклиматического района с очень холодным климатом (общеклиматическое исполнение), ОМ - для макроклиматических районов как с умереннохолодным, так и тропическим морским климатом, в том числе для судов неограниченного района плавания, Т- для макроклиматических районов как с сухим, так и с влажным тропическимклиматом);

    • 14. Наличие эталонного расходомера (ЭР- наличие эталонного расходомера, без эталонного расходомера - не обозначается).

    Внешний вид узла учета и дозирования приведен на рисунке 1.

    Внешний вид. Комплексы дозирующие автоматизированные (АДК), http://oei-analitika.ru

    Рисунок 1 - Узел учета и дозирования

    Внешний вид поста налива приведен на рисунке 2.

    Пломбирование комплексов осуществляется с помощью свинцовых пломб и проволоки, которыми пломбируются крышка в шкафу управления, предотвращающая доступ к программируемому контроллеру со встроенным ПО (Рисунок 3) и фланцевые соединения расходомеров комплекса (рисунок 4). Знак поверки наносится на свидетельство о поверке и на пломбы в соответствии со схемой пломбировки комплекса, приведенной на рисунке 3 и рисунке 4.

    Внешний вид. Комплексы дозирующие автоматизированные (АДК), http://oei-analitika.ru

    Рисунок 2 - Пост налива

    Внешний вид. Комплексы дозирующие автоматизированные (АДК), http://oei-analitika.ru

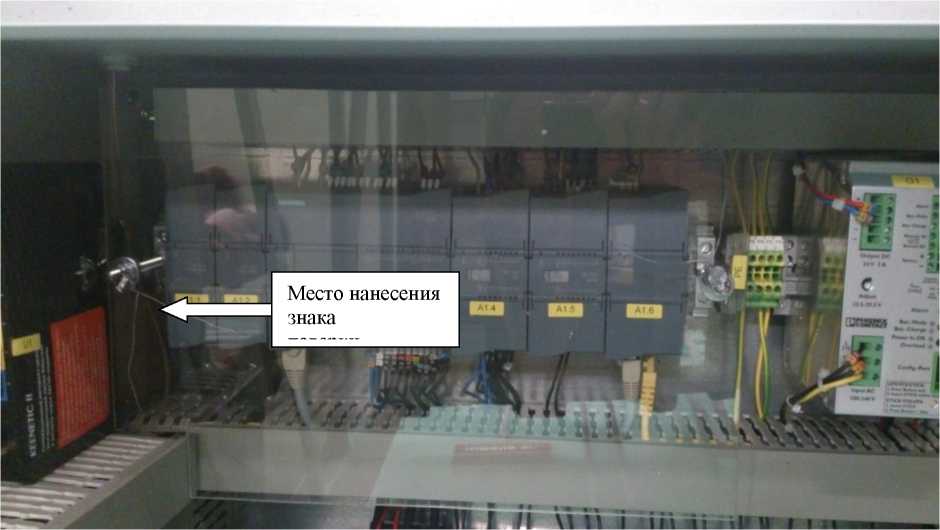

    Рисунок 3 - Место нанесения знака поверки в шкафу управления

    Внешний вид. Комплексы дозирующие автоматизированные (АДК), http://oei-analitika.ru

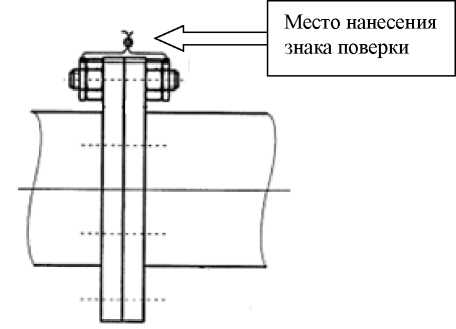

    Рисунок 4 - Место нанесения знака поверки на фланцах расходомеров


    представлена в таблице 10.

    Таблица 10 -

    Наименование

    Обозначение

    Количество

    Комплекс дозирующий автоматизированный АДК

    _

    1 шт.,

    Комплексы дозирующие автоматизированные АДК. Руководство по эксплуатации

    АДК 00.00.00.010-01 РЭ

    1 экз.

    Комплексы дозирующие автоматизированные АДК. Паспорт

    АДК 00.00.00.010-01 ПС

    1 экз.

    Комплексы дозирующие автоматизированные АДК. Методика поверки

    МП-252-RA.RU.310556-2020

    1 экз.

    Комплект эксплуатационных документов на комплектующие изделия, входящие в состав комплекса

    -

    1 комплект


    Таблица 8 - Метрологические характеристики

    Наименование

    Значение

    Максимальное значение расхода жидкости, м3/ч:(1)

    от 3 до 14000

    Минимальная доза выдачи в единицах:(1)

    • -  массы, кг

    • -  объема, дм3

    200/500/1000

    200/500/1000

    Максимальная доза выдачи в:

    • -  автоцистерны, кг (дм3)

    • -  жд/цистерны, кг (дм3)

    80000

    170000

    Количество одновременно заправляемых цистерн (постов налива), шт

    от 1 до 120

    Пределы допускаемой относительной погрешности измерений при дозировании отпускаемой жидкости, %:

    • - в единицах массы

    • - в единицах объема

    ±0,10; ±0,15; ±0,20; ±0,25; ±0,50; ±0,75; ±1,00.

    ±0,15; ±0,20; ±0,25; ±0,50;

    ±0,75; ±1,00.

    Пределы допускаемой относительной погрешности дозирования отпускаемой жидкости, %:

    • - в единицах массы

    • - в единицах объема

    ±0,20

    ±0,25

    Диапазон измерений:(2)

    • - температуры, °С

    • -  плотности, кг/м3

    от -60 до +230 от 600 до 1200

    Пределы допускаемой абсолютной погрешности измерений (±):(2)

    • - температуры, °С

    • -  плотности, кг/м3

    от 0,2 до 2,0 от 0,2 до 20,0

    Диапазон измерений избыточного давления измеряемой среды, МПа

    от 0 до 6

    Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % (2), (±)

    от 0,25 до 0,5

    Примечание:

    • 1) Определяется в зависимости от типа насоса, диаметра и материала трубопровода, а также свойств наливаемого продукта;

    • 2) Определяется в зависимости от выбранного средства измерения.

    Таблица 9 - Основные технические характеристики

    Наименование характеристики

    Значение

    Измеряемая среда

    нефть, нефтепродукты, химические, нефтехимические продукты и другие жидкости

    Диаметр условного прохода, мм

    от 15 до 450

    Высота обслуживаемых:

    • - автоцистерны, мм

    • - жд/цистерны, мм

    от 2500 до 3900

    от 4000 до 5170

    Температура отпускаемой жидкости, °С

    от -60 до +230

    Максимальное рабочее давление, МПа (кгс/см2) Вакуумметрическое давление, МПа (кгс/см2)

    16 (160) минус 0,08 (0,8)

    Диапазон температур окружающей среды в соответствии с ГОСТ 15150-69, °С

    • - для климатического исполнения У

    • - для климатического исполнения ХЛ

    • - для климатического исполнения УХЛ

    • - для климатического исполнения О

    • - для климатического исполнения ОМ

    • - для климатического исполнения Т

    от -40 до +40 от -60 до +40 от -60 до +40 от -60 до +50 от -40 до +45 от -10 до +50

    Параметры электрического питания:

    для электронасосов

    • -  напряжение переменного тока, В

    • -  частота переменного тока, Гц

    для цепей управления, пульта ДУ, контроллера, устройства заземления

    • -  напряжение переменного тока, В

    • -  частота переменного тока, Гц

    • -  напряжение постоянного тока, В

    от 361 до 418 50±1

    от 187 до 242 50±1 от 11 до 26

    Установленная мощность электродвигателя насоса на одном канале, кВт, не более

    110

    Маркировка взрывозащиты

    II Gb IIB T4

    Средний срок службы, лет, не менее

    10

    Габаритные размеры, мм

    согласно проекта

    Масса, кг

    согласно проекта


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
