Номер по Госреестру СИ: 31219-12
31219-12 Аппаратура
(МГИ-01М)
Назначение средства измерений:
Аппаратура МГИ-01М (далее - аппаратура) предназначена для измерений скорости звука и гидростатического давления в морской воде.
Внешний вид.
Аппаратура
Рисунок № 1
Внешний вид.
Аппаратура
Рисунок № 2
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) аппаратуры представляет собой программный модуль «altyns5.exe», выполненный на языке "СИ" в системе программирования LabWindows/CVI и работающий в среде операционной системы Windows 95/98.
ПО позволяет проводить измерения частоты выходных сигналов зондов измерительных, соответствующих значениям измеряемых давления или скорости звука, автоматический
Лист № 3 всего листов 5 расчет по известным линейным градуировочным зависимостям значений измеряемых величин, регистрацию и вывод результатов измерений и расчетных величин на экран жидкокристаллического дисплея, а также осуществлять необходимые настройки.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
Таблица 2
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой иденти- ' фикатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
ПО интерфейса оператора МГИ-01М |
altyns5.exe |
V.1.0 |
blec58bd969f867dl0d 5b3fbd354e86 |
MD-5 |
Влияние метрологически значимой части |
30 на метрологические характеристики |
аппаратуры не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель прибора М003.1 в виде шильдика и типографским способом на титульный лист формуляра.Сведения о методиках измерений
Сведения о методиках (методах) измеренийАппаратура МГИ-01М. Руководство по эксплуатации. ТГИЮ.416430.001РЭ.
Преобразователи бортовые измерительные (приборы М003.1). Руководство по эксплуатации. ГИЕШ.416243.001РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре МГИ-01МГОСТ РВ 20.39.304-98.
ТГИЮ.416430.001 ТУ. Аппаратура МГИ-01М. Технические условия.
ТГИЮ.416281.004ТУ. Зонды измерительные ЗИ-101. Технические условия.
ТГИЮ.416281.003ТУ. Зонды измерительные ЗИ-001. Технические условия. ГИЕШ.416243.001 ТУ. Преобразователи бортовые измерительные (приборы М003.1). Технические условия.
Поверка
Поверкаосуществляется по документу «Инструкция. Аппаратура МГИ-01М. Методика поверки. ТГИЮ.416430.001ДЗ», утвержденным руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 29 сентября 2011 г.
Основные средства поверки:
-
- измеритель скорости звука в морской воде РЭ ИСЗ-М (per. № 47459-11): диапазон измерений скорости звука в водной среде от 1407 до 1560 м/с, пределы допускаемой абсолютной погрешности измерений ± 0,25 м/с;
-осциллограф универсальный С1-96 (per. № 8256-81): полоса пропускания
от 0 до 10 МГц, диапазон коэффициентов отклонения от 2 мВ/дел. до 10 В/дел., диапазон длительности развёртки от 0,04 мкс/дел. до 0,1 с/дел., пределы допускаемой относительной погрешности измерений амплитуды ± 5 %;
-
- микровольтметр селективный В6-9 (per. № 4673-75): диапазон рабочих частот от 20 Гц до 100 кГц, диапазон измерений напряжения переменного тока в селективном режиме от 1 мкВ до 1 В;
-
- частотомер электронно-счетный вычислительный 43-63/1 (per. № 9084-90): диапазон рабочих частот от 0,1 до 1,5 109 Гц, уровень входных сигналов от 0,03 до 10 В, пределы допускаемой относительной погрешности измерений частоты ±5-10,
-
- манометр избыточного давления грузопоршневой МП-60 (per. № 44230-10): диапазон воспроизведения избыточного давления от 0 до 6 МПа, класс точности 0,05;
-
- генератор сигналов низкочастотный прецизионный ГЗ-122 (2 шт., per. № 10237-85): диапазон рабочих частот от 0,001 до 1999999,999 Гц, пределы допускаемой относительной погрешности установки частоты ± 5-10’7, выходное напряжение до 2,5 В, коэффициент гармоник выходного сигнала не более 0,5 %;
-
- вольтметр переменного тока ВЗ-60 (per. №г 9671-84): диапазон измерений напряжения переменного тока от 1-Ю'5 до 1000 В в диапазоне частот от 20 Гц до 100 кГц, пределы допускаемой относительной погрешности измерений напряжения переменного тока ± 0,25 %;
-
- вольтметр универсальный цифровой В7-43 (per. № 10283-85): диапазон измерений напряжения постоянного тока от 1-Ю’3 до 1000 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 0,5 %;
-
- измеритель нелинейных искажений С6-11 (per. № 9081-83): диапазон рабочих частот от 20 Гц до 200 кГц, диапазон измерений коэффициента гармоник (Кг) от 0,03 до 30 %, пределы допускаемой абсолютной погрешности ± (0,05-0,1 )-Кг.
Изготовитель
Открытое акционерное общество «Дальприбор»(ОАО «Дальприбор»)
Юридический (почтовый адрес): 690105, г. Владивосток, ул. Бородинская, д. 46/50. Тел.: (4232) 32-63-68
Тел/Факс: (4232) 32-63-07
E-mail: dalpribor@mail.primorye.ru
Испытательный центр
: Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»)141006, г. Мытищи, Московская область, ул. Комарова, д. 13
Телефон: (495) 583-99-23, Факс: (495) 583-99-48
Конструктивно аппаратура содержит преобразователь бортовой измерительный (прибор М003.1), зонды измерительные ЗИ-001 и ЗИ-101, устройство сбрасывающее УС-101, лебедку и источник бесперебойного питания ИБП.
Аппаратура представляет собой измерительный комплекс, обеспечивающий измерения скорости звука и гидростатического давления в морской воде при погружении зондов измерительных ЗИ-001 с надводного корабля, находящегося в дрейфе, при волнении моря до 4 баллов и измерения скорости звука в морской воде при погружении зондов измерительных ЗИ-101 с движущегося надводного корабля при его скорости до 15 узлов при волнении моря до 5 баллов.
Принцип действия аппаратуры основан на измерении с помощью первичных измерительных преобразователей, входящих в состав зондов измерительных, скорости звука в водной среде, гидростатического давления (только ЗИ-001), передаче измерительной информации в частотном виде в прибор М003.1, преобразовании входных электрических сигналов в АЦП в цифровой вид, дальнейшей обработке информации во встроенной ЭВМ, регистрации и индикации результатов измерений и расчетных величин.
ЗИ-001 представляет собой прибор многоразового использования. Для проведения измерений ЗИ-001 закрепляется на кабель-тросе и с помощью лебедки погружается в воду. Длина кабель-троса - 1200 м.
ЗИ-101 является прибором одноразового применения. Для проведения измерений ЗИ-101 с помощью устройства сбрасывающего УС-101 погружается в воду, при этом одна катушка с микрокабелем остается на устройстве сбрасывающем, а другая - на ЗИ-101. Обе катушки разматываются одновременно, а на поверхности воды в месте погружения ЗИ-101 устанавливается поплавок.
Прибор М003.1 представляет собой блок аналого-цифрового преобразования электрических сигналов, обработки, регистрации и индикации измерительной информации со встроенной IBM-совместимой промышленной ЭВМ.
Электропитание устройства сбрасывающего УС-101 и преобразователей ЗИ-001 и ЗИ-101 осуществляется по кабелям связи от прибора М003.1.
По условиям эксплуатации приборы М003.1 удовлетворяют требованиям группы 2.1.1, зонды измерительные ЗИ-001 и ЗИ-101 удовлетворяют требованиям группы 2.1.5, устройства сбрасывающие УС-101 и лебедки удовлетворяют требованиям группы 2.1.3 по ГОСТ РВ 20.39.304-98.

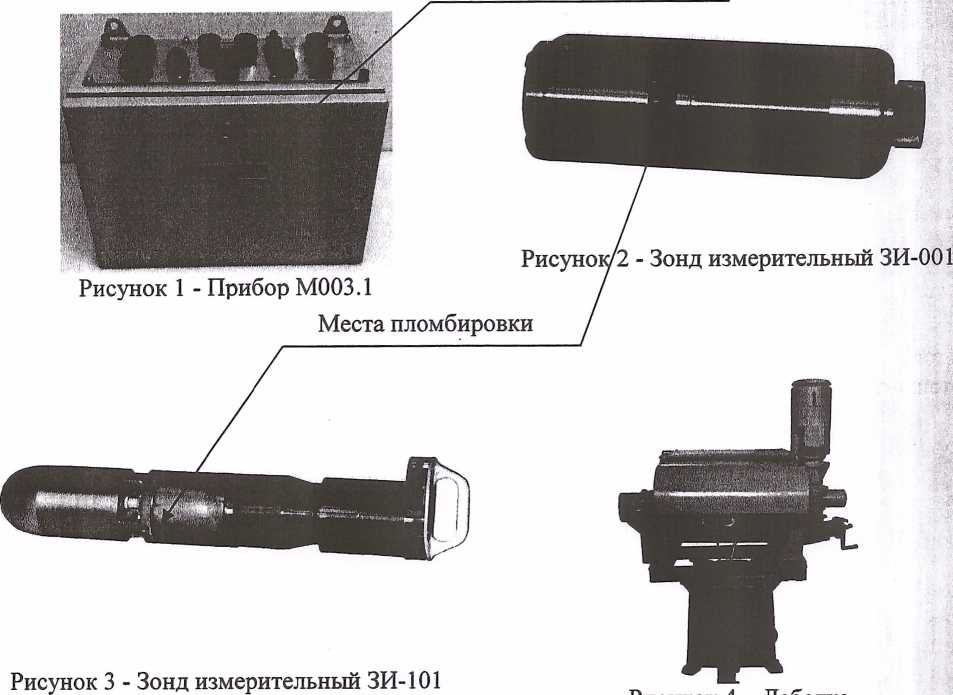

Внешний вид прибора М003.1 и место для шильдика приведены на рисунке 1.
Внешний вид зонда измерительного ЗИ-001 и место пломбировки от несанкционированного доступа приведен на рисунке 2.
Внешний вид зонда измерительного ЗИ-101 и место пломбировки от несанкционированного доступа приведен на рисунке 3.
Внешний вид лебедки приведен на рисунке 4.
Внешний вид устройства сбрасывающего УС-101 приведен на рисунке 5.
Место пломбировки прибора М003.1 от несанкционированного доступа приведено на рисунке 6.
Место для шильдика
гисунок ч - леоедка
Места пломбировки
Рисунок 6 - Прибор М003.1
Рисунок 5 - Устройство сбрасывающее
УС-101
В комплект поставки входят:
Наименование |
Обозначение |
Количество |
Прибор М003.1 |
ГИЕШ.416243.001 |
1 |
Источник бесперебойного питания ИБП 600 В-А |
ИВЛЦ.435144.002 |
1 |
Зонд измерительный ЗИ-001 |
ТГИЮ.416281.003 |
1 |
Лебедка ЛКМ-600ПМ: |
АПСИ.483111.001 |
1 |
Зонд измерительный ЗИ-101 |
ТГИЮ.416281.004 |
4 |
Устройство сбрасывающее УС-101 |
ТГИЮ.303341.004 |
1 |
Комплект монтажных частей устройства сбрасывающего |
ТГИЮ.416941.003 |
1 |
УС-101 | ||
Комплект монтажных частей источника бесперебойного |
ТГИЮ.416941.004 |
1 |
питания ИБП 600 В-А | ||
Комплект укладочных средств |
ТГИЮ.416949.004 |
1 |
Комплект запасных частей ЗИП-0 согласно ведомости |
1 | |
ТГИЮ.416430.0013И | ||
Комплект эксплуатационной документации согласно ведо- |
1 | |
мости эксплуатационных документов ТГИЮ.416430.001ВЭ | ||
Упаковка |
ТГИЮ.416945.004 |
1 |
Диапазон измерений скорости звука, м/с....................................................от 1407 до 1570.
Диапазон измерений гидростатического давления, МПа...................................от 0 до 5,1.
Пределы допускаемой абсолютной погрешности измерений скорости звука в морской воде в диапазоне от 1403 до 1570, м/с........................................................................................ ± 3,1.
Пределы допускаемой абсолютной погрешности измерений гидростатического давления, МПа................................................................................................................................... ±0,025.
Параметры электропитания:
для ЗИ-001:
напряжение постоянного тока, В.............................................................................................. 24 ± 3;
для ЗИ-101:
напряжение постоянного тока, В........................................................................................... 110 ± 3;
для прибора МООЗ. 1:
частота переменного тока, Гц...................................................................................50 ±2; 400 ±16.
для прибора МООЗ. 1:
Потребляемая мощность, В А, не более
Температура рабочей среды (морской воды), °C ......................................от минус 2 до 35.
Габаритные размеры, мм, не более:
прибор М003.1 (длинах высотах ширина)..............................................................460 х 360 х 208;
ЗИ-001 (диаметр х длина)......................................................................................................140 х 350;
ЗИ-101 (диаметр х длина).....................................................................................................110 х 505;
устройство сбрасывающее УС-101 (длина х высота х ширина).............................170 х 333 х 828;
лебедка с кабель-тросом (длина х высота х ширина)............................................. 852 х 500 х 530.
Масса, кг, не более:
ЗИ-101...............................................................................................................................................7,8;
устройство сбрасывающее УС-101
Знак утверяодения типа
