Конструктивно преобразователи ТИМОС-ДА, ТИМОС-ДИ имеют цилиндрическую форму и состоят каждый из узла измерительного с установленным на нем электронным блоком, кожуха, крышки и электрического соединителя.

Конструкция преобразователя ТИМОС-ДГ аналогична за исключением крышки и электрического соединителя, вместо которых имеются детали сальникового ввода и пневмопроводящий кабель, обеспечивающий подключение к системе контроля и связь с атмосферным давлением.

Конструкция преобразователя ТИМОС-ДД: устройство измерительное, состоящее из положительной и отрицательной камер, тензомодуля; электронный блок, установленный на узел измерительный, который закрывается кожухом, и электрический соединитель.

Конструктивные исполнения преобразователей отличаются материалом деталей конструкции - сталь 08Х18Н10Т или титановый сплав ЗМ, верхним пределом измерений и типом штуцера.

Принцип действия преобразователей основан на воздействии давления измеряемой среды на тензочувствительный элемент через разделительную мембрану и полиэтилсилоксановую жидкость, которой заполняется объем над тензочувствительным элементом через заливочную трубку основания с последующей ее опрессовкой и завариванием лазерной сваркой, в результате чего происходит изменение сопротивления тензорезисторов. Электронный блок трансформирует изменение сопротивления тензорезисторов в нормированный выходной сигнал.

По условиям эксплуатации преобразователи относятся к группам исполнения 2.1.2, 2.1.4, 2.2.1, 2.2.3, 2.3.2 - 2.3.4 по ГОСТ РВ 20.39.304-98, климатическое исполнение - «ОМ».

Внешний вид преобразователей приведен на рисунке 1.

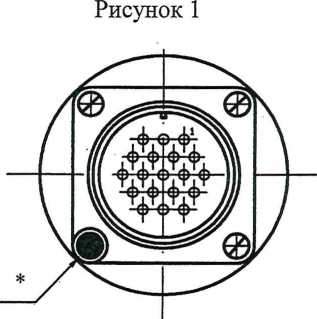

Схема пломбирования преобразователей ТИМОС-ДА, ТИМОС-ДИ, ТИМОС-ДД от несанкционированного доступа приведена на рисунке 2. Пломбирование преобразователя ТИМОС-ДГ не предусмотрено конструкцией.

а) ТИМОС-ДА, ТИМОС-ДИ     б) ТИМОС-ДД

в) ТИМОС-ДГ

Рисунок 2

Примечание * - Место пломбирования от несанкционированного доступа

Комплект поставки включает:

• - преобразователь давления ТИМОС-ДА или ТИМОС-ДИ, или ТИМОС-ДД, или ТИМОС-ДГ;

• - ответная часть электрического соединителя - 1 шт.;

• - комплект эксплуатационной документации - 1 шт.;

• - методика поверки - 1 шт.

Верхние пределы измерений, МПа (кгс/см²):

• -  0,04 (0,4); 0,06 (0,6); 0,1 (1,0); 0,16 (1,6); 0,25 (2,5); 0,4 (4,0); 0,6 (6,0); 1,0 (10); 1,6 (16); 2,5 (25); 4,0 (40); 6,0 (60); 10 (100); 16 (160); 25 (250); 40 (400); 60 (600) для преобразователей ТИМОС-ДА;

• -  0,01 (0,1); 0,016 (0,16); 0,025 (0,25); 0,04 (0,4); 0,06 (0,6); 0,1 (1,0); 0,16 (1,6); 0,25 (2,5); 0,4 (4,0); 0,6 (6,0); 1,0 (10); 1,6 (16); 2,5 (25); 4,0 (40); 6,0 (60); 10 (100); 16 (160); 25 (250); 40 (400); 60 (600) для преобразователей ТИМОС-ДИ;

• -  0,001 (0,01); 0,0016 (0,016); 0,0025 (0,025); 0,004 (0,04); 0,006 (0,06); 0,01 (0,1); 0,016 (0,16); 0,025 (0,25) для преобразователей ТИМОС-ДД при рабочем избыточном давлении 0,1 (1,0) МПа (кгс/см²);

• -  0,04 (0,4); 0,06 (0,6); 0,1 (1,0); 0,16 (1,6) для преобразователей ТИМОС-ДД при рабочем избыточном давлении 6,0 (60) МПа (кгс/см²);

• - 0,25 (2,5); 0,4 (4,0); 0,6 (6,0); 1,0 (10) для преобразователей ТИМОС-ДД при рабочем избыточном давлении 10 (100) МПа; (кгс/см²);

0,01 (0,1); 0,016 (0,16); 0,025 (0,25); 0,04 (0,4); 0,06 (0,6); 0,1 (1,0); 0,16 (1,6); 0,25 (2,5); 0,4 (4,0); 0,6 (6,0) для преобразователей ТИМОС-ДГ.

Выходной сигнал преобразователей:

а) постоянный ток с линейно изменяющейся характеристикой при сопротивлении нагрузки от 0,1 до 0,5 кОм, мА........................................................................от 4 до 20;

б) цифровой 16-ти разрядный двоичный последовательный код по интерфейсу RS-485 (кроме преобразователей ТИМОС-ДГ).

Пределы допускаемой основной приведенной погрешности от верхнего предела измерений, %:

• - для преобразователей ТИМОС-ДА, ТИМОС-ДИ, ТИМОС-ДГ......± 0,25, ± 0,5, ± 1,0;

• - для преобразователей ТИМОС-ДД с верхними пределами измерений 0,001 (0,01);

0,0016 (0,016); 0,0025 (0,025); 0,004 (0,04); 0,006 (0,06)........................................... ± 1,0;

- для преобразователей ТИМОС-ДД с верхними пределами измерений 0,01 (0,1); 0,016 (0,16); 0,025 (0,25); 0,04 (0,4); 0,06 (0,6); 0,1 (1,0); 0,16 (1,6); 0,25 (2,5); 0,4 (4,0); 0,6 (6,0);

(диаметр х длина) для ТИМОС-ДА, ТИМОС-ДИ (со сварным штуцером).............

.....................................................................................................49x196 (49x227);

(диаметр кожуха х диаметр устройства измерительного х длина х высота) для ТИМОС-ДД (со сварным штуцером).................................49x69x124x141 (49x69x124x295);

(диаметр х длина) для ТИМОС-ДГ без обечайки, с обечайкой, со штуцером.......................................................................................49x135,49x163,49x178.

Рабочие условия эксплуатации:

температура окружающей среды, °C....................................................от минус 10 до 50;

относительная влажность окружающей среды при температуре 50 °C (без выпадения росы), %...................................................................................................................................до 100;

атмосферное давление, МПа...................................................................от 0,08 до 0,5;

длительный крен, дифференты до ± 45 °;

длительный (до 3 ч) наклон до ± 30 °, килевая качка ± 15 ° с периодом от 6 до 8 с.
